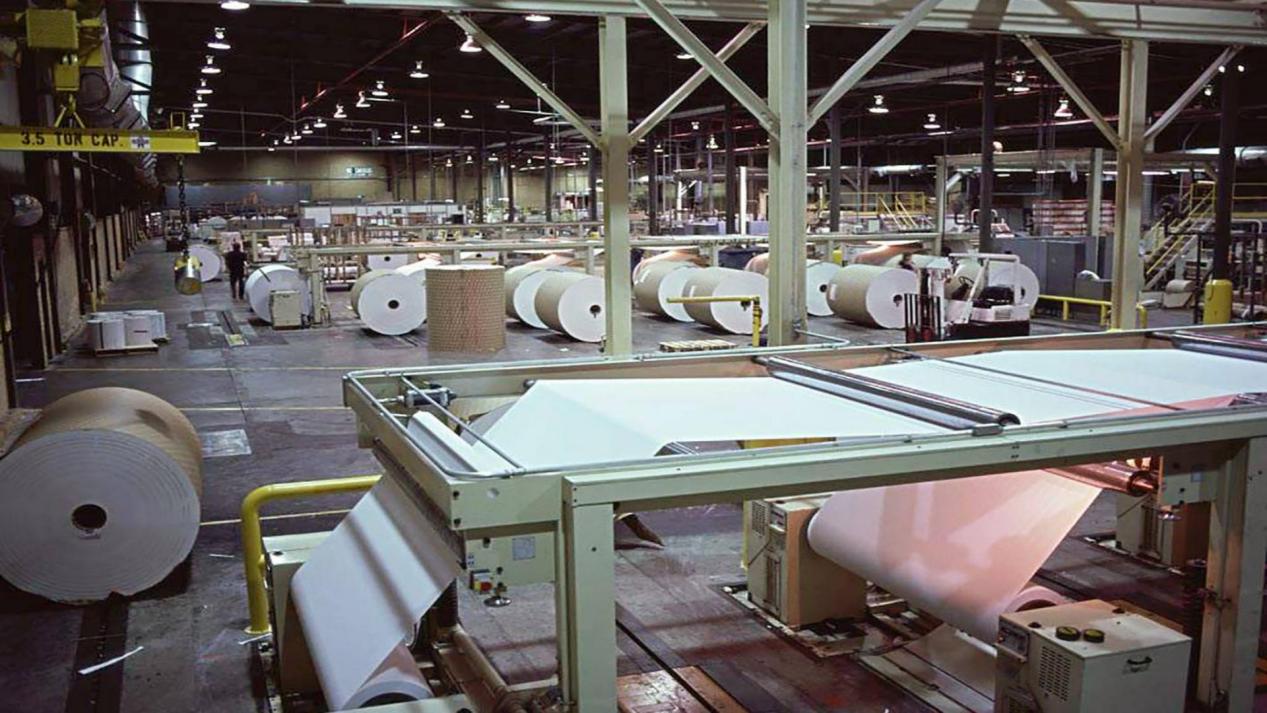

在印刷造纸行业中，多色印刷机、涂布机、分切机等卷材处理设备对控制系统的实时性、同步精度和稳定性有着极高的要求。这类设备通常涉及多个伺服轴的精密协同运动，以实现精准的套色、恒定的张力控制以及高速的卷材传送。在这一复杂控制架构中，不同工业通信协议的融合互通成为实现高效集成的关键。其中，PROFIBUS-DP主站转Modbus-RTU网关技术的应用，为解决上层监控与底层驱动间的通信问题提供了简洁而可靠的方案。

ab20f2dc4b085d5fd8713ea7e69e593c_format,webp

一、 系统架构与通信角色解析

典型的设备控制架构分为三层：上位监控层、主控制器层和现场执行层。

1. PROFIBUS-DP连接伺服驱动器（现场执行层）：PROFIBUS-DP以其高速、可靠的特性，广泛应用于设备层的实时控制。在该系统中，PLC或专用运动控制器作为PROFIBUS-DP主站，通过一根总线电缆连接多个伺服驱动器。这些伺服驱动器作为DP从站，负责驱动各单元的印刷辊、牵引辊、收放卷轴等。主站以循环同步的方式与从站交换数据，实现对伺服电机位置、速度、转矩的毫秒级精确控制，为多轴同步和张力控制奠定坚实基础。

2. Modbus RTU连接上位机（上位监控层）：Modbus RTU作为一种应用广泛的串行通信协议，常被各类人机界面、组态软件及上位机管理系统所支持。上位机通过Modbus RTU协议，主要承担工艺参数设置（如张力设定值、套色参数）、设备运行状态监控（如当前速度、张力反馈、故障信息）、生产数据记录与分析等非实时性任务。

9d5a0fe8406f78c40cf5ea4ef2b6a027_509e42ed033149b1aa4a9f1eb9732e16

二、 通信网关的核心作用与价值

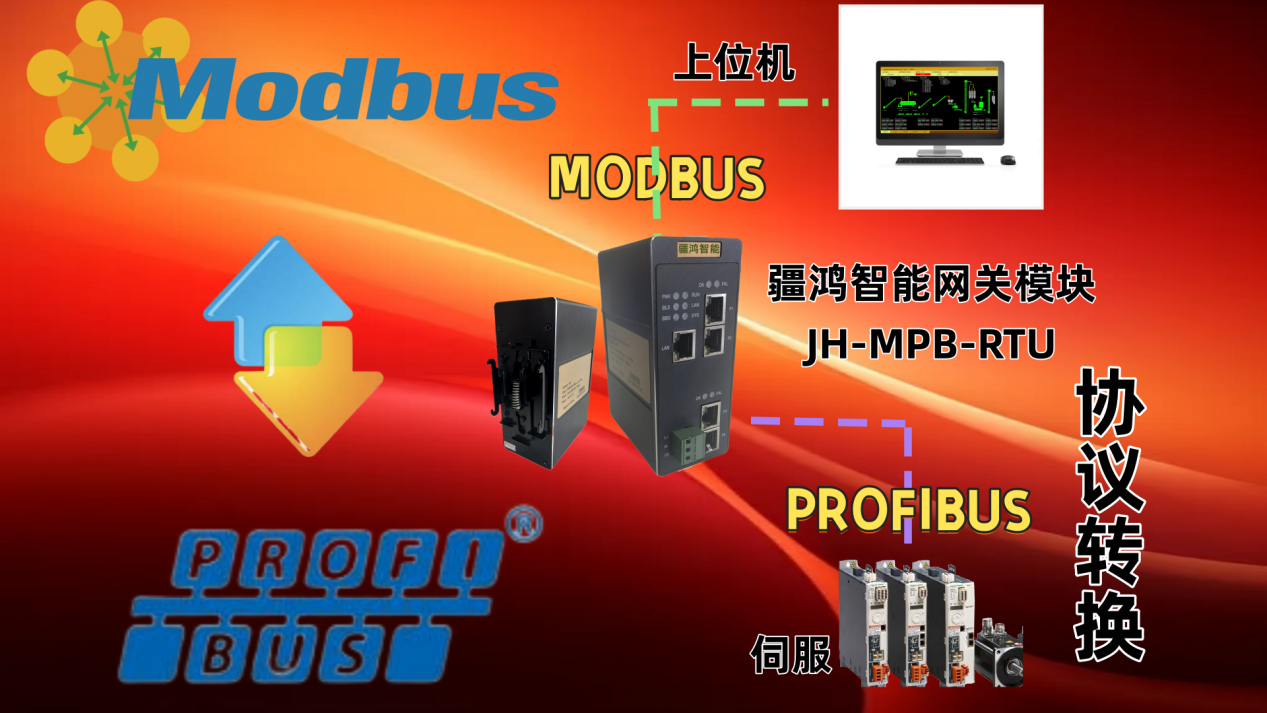

“PROFIBUS-DP主站转Modbus-RTU”网关在这一架构中扮演着“翻译官”和“数据桥梁”的角色。它本身作为一个特殊的PROFIBUS-DP从站接入DP网络，同时内部集成Modbus RTU主站或从站功能。

数据转换与映射：网关内部建立了DP数据与Modbus寄存器地址的映射关系。例如，PLC中用于存储当前张力的DP输入数据，会被网关自动映射到某个Modbus保持寄存器中。上位机只需通过Modbus RTU协议读取该寄存器地址，即可获得实时的张力数据。反之，上位机下发的速度设定值，也通过网关转换后写入PLC的相应DP输出区域。

系统集成简化：该方案的优势在于，无需主控制器（PLC）具备额外的串口通信模块或复杂的协议处理程序。对于许多以逻辑和运动控制见长的PLC而言，通过标准的PROFIBUS-DP接口与网关通信是最为高效稳定的方式。网关独立完成了协议转换工作，降低了对主控制器编程的复杂性，使系统架构更加清晰。

三、 在具体工艺中的应用体现

多色印刷机的套准同步：各印刷单元的伺服轴通过PROFIBUS-DP实现高精度同步。而上位机通过Modbus RTU经网关读取各色组的套色偏差数据，供操作员监控，并可远程微调相位补偿参数，确保印刷图案的精准对位。

卷材设备的张力控制：放卷、牵引、收卷的伺服电机在DP网络下构成一个闭环张力控制系统。上位机通过网关设定总张力值，并实时采集张力传感器的反馈信号、当前卷径等数据，实现集中监控和优化控制，保证卷材在加速、匀速、减速过程中张力恒定，避免材料拉伸或褶皱。

c88b3201c82ffca40671730776033390_6375745025437776826381786

总结

在追求高效、高质生产的印刷造纸行业，采用疆鸿智能PROFIBUS-DP主站转Modbus-RTU网关的集成方案，巧妙地兼顾了底层驱动控制的实时性要求与上层信息管理的便捷性需求。它既发挥了PROFIBUS-DP在高速多轴同步控制上的优势，又利用了Modbus RTU在 supervisory control 层面的普适性，为复杂工业设备的稳定运行和智能化管理提供了可靠保障。
