不懂电磁仿真技术原理？CST 电磁仿真软件帮你搞清楚

随着现代科技的迅猛迭代，电磁技术已深度融入社会生产生活的方方面面：小到我们日常依赖的手机、电脑，大到航空航天、通信传输、医疗设备等高端领域，电磁现象始终贯穿其中，成为推动技术发展的关键隐形力量。而电磁仿真技术，作为探索电磁规律、优化电磁系统性能的核心手段，其重要性日益凸显。在众多电磁仿真工具中，CST 电磁仿真软件凭借卓越性能脱颖而出，为工程师与科研人员搭建了强大的技术平台，助力他们高效破解各类复杂电磁难题。

IMG_257

电磁仿真技术原理

电磁仿真的核心是基于麦克斯韦方程组，这组经典的方程描述了电场、磁场以及它们之间的相互关系，是电磁学的基石。然而，麦克斯韦方程组的解析解仅在极少数简单几何形状和边界条件下可求，对于实际工程中的复杂问题，必须借助数值计算方法。

有限积分技术是对电磁场的积分形式进行离散化处理，在网格上直接求解电场和磁场的旋度方程。时域有限差分法按时间步长推进，对麦克斯韦方程组在时间和空间上进行差分近似，能够直观地模拟电磁信号随时间的传播过程。传输线矩阵法把空间划分为类似传输线网络的网格，利用传输线理论来模拟电磁波的传播和相互作用。这些数值算法各有优劣，适用于不同类型的电磁问题。

IMG_258

CST电磁仿真软件概述

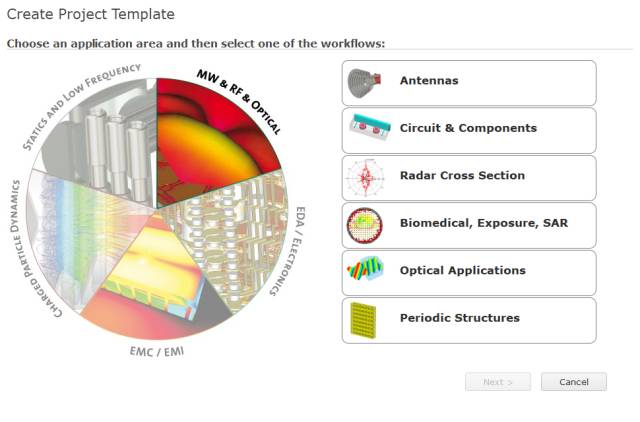

CST Studio Suite是一款高性能的三维电磁分析软件包，其显著特点在于，将适用于整个电磁频谱的多种电磁场求解器集成在一个统一的用户界面中，用户可以根据具体问题的特性轻松选择最合适的求解器，大大提高了仿真效率和准确性。

CST软件中的求解器技术​

本征模求解器​

本征模求解器是CST软件用于模拟谐振结构的强大工具，它采用了先进的Krylov子空间方法（AKS）和雅可比-戴维森方法（JDM）。该求解器在处理高Q值粒子加速器腔体、慢波结构（如行波管）以及高度谐振的滤波器结构等问题时表现出色。

频域求解器

频域求解器基于有限元方法，是一款功能强大的通用三维全波求解器，在众多类型的电磁组件仿真中表现卓越。由于它能够同时计算所有端口，在模拟多端口系统（如连接器、天线阵列）时具有极高的效率。

多层求解器

多层求解器基于矩量法（MoM）技术，采用表面积分方法，特别适用于模拟平面微波结构。在印刷电路板（PCB）设计中，多层求解器可以精确分析信号在不同层之间的传输特性、电磁干扰（EMI）和电磁兼容性（EMC）问题。

rstdiog8

CST软件的应用领域​

天线设计与优化​

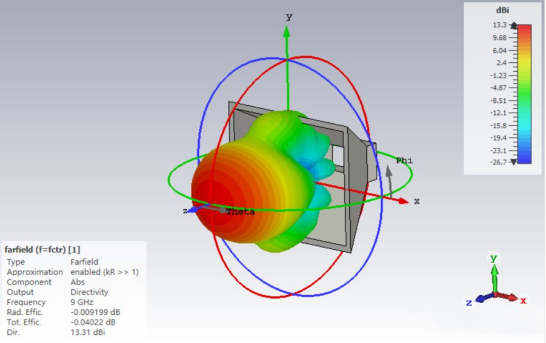

在通信领域，天线作为发射和接收电磁波的关键部件，其性能直接影响通信质量。CST软件为天线设计提供了全面的解决方案，工程师可以利用它设计从微小的印刷电路板天线到大型的阵列天线和反射面天线等各种类型的天线。在设计过程中，通过模拟天线在自由空间或实际工作环境（考虑天线外壳、安装结构等因素）中的性能，优化天线的辐射方向图、增益、带宽等参数，以满足不同应用场景的需求。例如，在手机天线设计中，借助CST软件可以在有限的空间内实现天线性能的最大化，提高手机的通信信号强度和稳定性。

电磁兼容性分析​

随着电子设备的日益普及和复杂化，电磁兼容性问题愈发突出。CST软件在电磁兼容性分析方面具有显著优势，能够帮助工程师在设计初期发现并解决潜在的电磁干扰问题，避免后期昂贵的原型修改和测试成本。在汽车电子系统设计中，众多电子部件相互靠近，容易产生电磁干扰。利用CST软件可以模拟汽车内部的电磁环境，分析不同部件之间的干扰情况，通过优化电路布局、屏蔽设计和滤波措施，确保汽车电子系统的正常运行，提高汽车的安全性和可靠性。

射频与微波电路设计

在射频与微波领域，CST软件提供了丰富的工具用于设计和评估射频/微波电路。工程师可以使用其原理图或三维建模功能，对各类射频组件（如滤波器、功分器、耦合器等）进行设计和仿真分析。在设计卫星通信系统中的微波滤波器时，借助CST软件精确控制滤波器的频率响应、插入损耗和带外抑制等关键指标，确保卫星通信链路的高质量信号传输。​

CST 电磁仿真软件依托领先的求解器技术与覆盖广泛的应用场景，为电磁领域的工程师、科研人员打造了兼具高效性与精准性的仿真平台。无论是深入掌握电磁仿真的技术原理，还是熟练驾驭 CST 软件的操作逻辑，都能帮助从业者在产品设计与研发阶段提前排查潜在问题、优化设计方案 —— 这不仅能有效缩短产品从研发到上市的周期，大幅降低研发成本，更能为电磁技术在各行业的创新突破注入动力。展望未来，随着科技持续迭代，电磁仿真技术与 CST 软件也将不断升级，为攻克更复杂、更前沿的电磁难题提供坚实技术支撑。
