利用CST探究基于频率选择表面的紧耦合天线特性

原创
作者头像
思茂信息
发布2025-09-22 11:38:28
发布2025-09-22 11:38:28
520
举报
文章被收录于专栏:仿真CAE与AI仿真CAE与AI

1.引言

Wheeler提出的无限大电流片在理想阵列是紧耦合阵列天线的起源。在后面中,Wheeler 发现当天线距离地板λ/4 时,理想电流片无论在什么频率下,它的阻抗都是 120πΩ。但是无限大理想电流片在实际中并不存在,只能用近似在办法来模拟。经实验发现,如果在偶极子末端引入耦合电容可以展宽天线在带宽。因为偶极子天线本身会在馈电点在位置表现出电感特性,但是在单个偶极子末端又会表现出电容效应,这些就决定了阵列天线的谐振频率。由于偶极子长度一般为四分之一波长或者半波长,这时候它的电容分量很小,所以如果人为的引入额外在电容分量,就可以抵消馈电点肯地板带来在电感效应,从而就可以达到展宽天线带宽在目的。

本文基于上述理论设计出了一款超宽带的紧耦合阵列天线。

2.天线结构设计

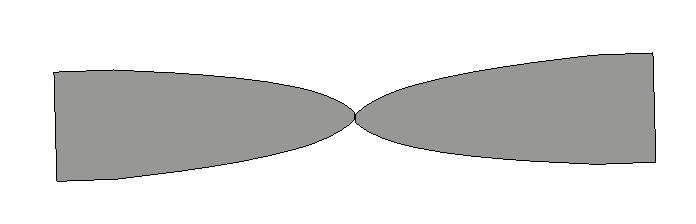

蝶形偶极子天线是超宽带天线中常用的一种天线形式。本文在蝶形偶极子在基础上改进单元结构,采用上凸函数模拟偶极子边界,如图 1 所示。

图 1 偶极子单元
图 1 偶极子单元

将蝶形偶极子加载在一块相对介点常数为 3.66,厚度为 1mm 在 Rogers4350的介质板上,由于紧耦合阵列一般按照低频在二分之一波长来设计单元在长度,在低频 3Hz 时波长为 100m,所以偶极子单元阵子臂长约为 25mm,宽度为 5mm,单元之间通过末端重叠产生耦合电容。

设计的紧耦合阵列天线在 6G 左右出现短路效应,所以考虑加入方环形电阻型频率选择表面来抑制短路效应。频率选择表面结构如图 2 所示。

图 2 频率选择表面
图 2 频率选择表面

由于紧耦合天线在输入阻抗为 200Ω,因此需要设计一款巴伦来实现阻抗渐变肯平衡馈电,如图 3 所示。

图 3 巴伦结构
图 3 巴伦结构

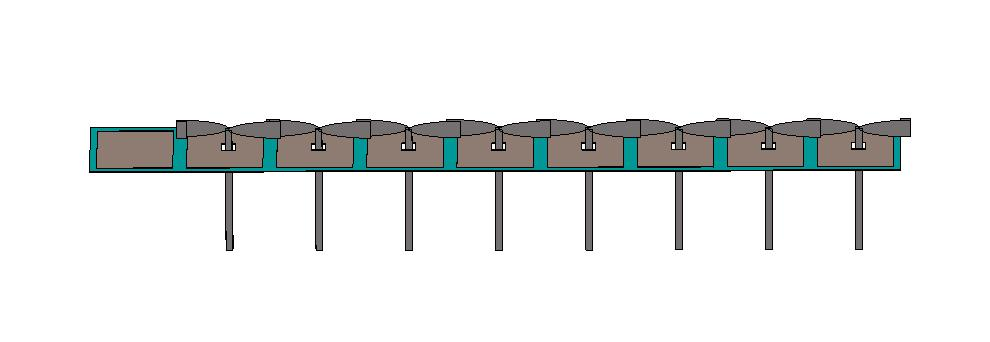

整体模型如图 4 所示。

图 4 紧耦合阵列天线模型
图 4 紧耦合阵列天线模型

3.结果与分析

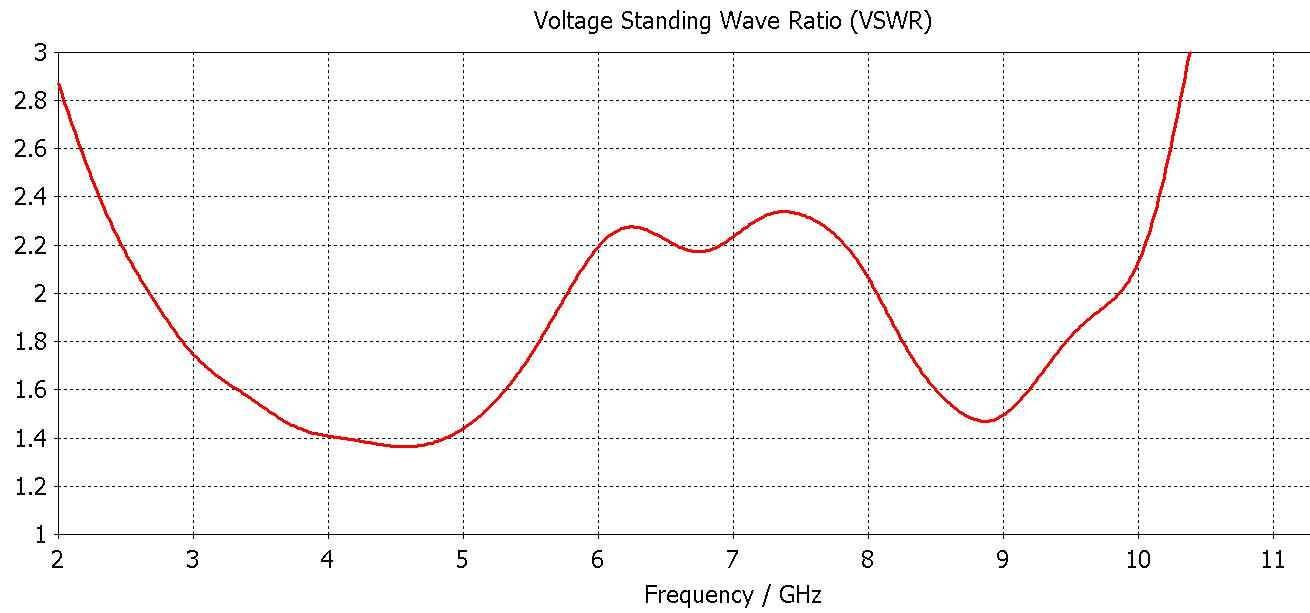

利用 CST 对天线进行仿真分析,驻波比(VSWR)如图 5 所示。2-10GHz驻波比小于 3,2.5-10GHz 驻波比小于 2.5。

图 5 VSWR
图 5 VSWR

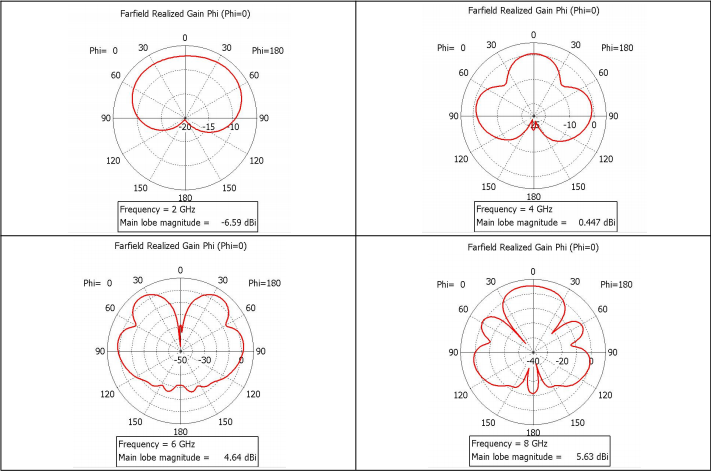

天线远场方向图如表 1 所示。可以看看出天线在 6GHz 出现短路效应,加入频率选择表明之后的方向图如图 6 所示。加入频率选择表明之后,抑制了天线在6GHz 的短路效应,使得整个天线可以工作在 2-10GHz。

表 1 天线远场方向图

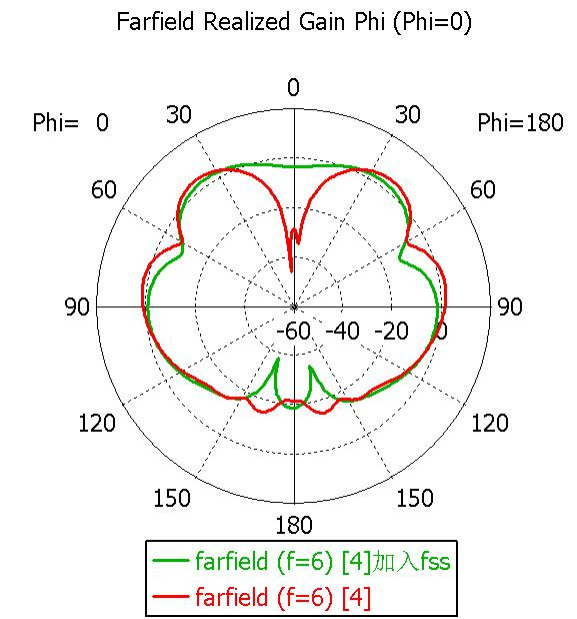

图 6 加入频率选择表明之后对比
图 6 加入频率选择表明之后对比

4.结论

本文对紧耦合阵列天线的原理进行了简介,并且基于此理论设计出了一款超宽带天线。天线采用偶极子单元为天线辐射体,在天线单元与反射板之间加载频率选择表面,有效抑制了短路效应。为了实现阻抗匹配和平衡馈电,设计出一款从 50 欧姆到 200 欧姆阻抗渐变巴伦。最终设计出一款可以工作在 2-10GHz 的超宽带天线。

资料来源:达索官方
