Modbus RTU转Profinet总线协议网关

Modbus RTU转Profinet总线协议网关

clone

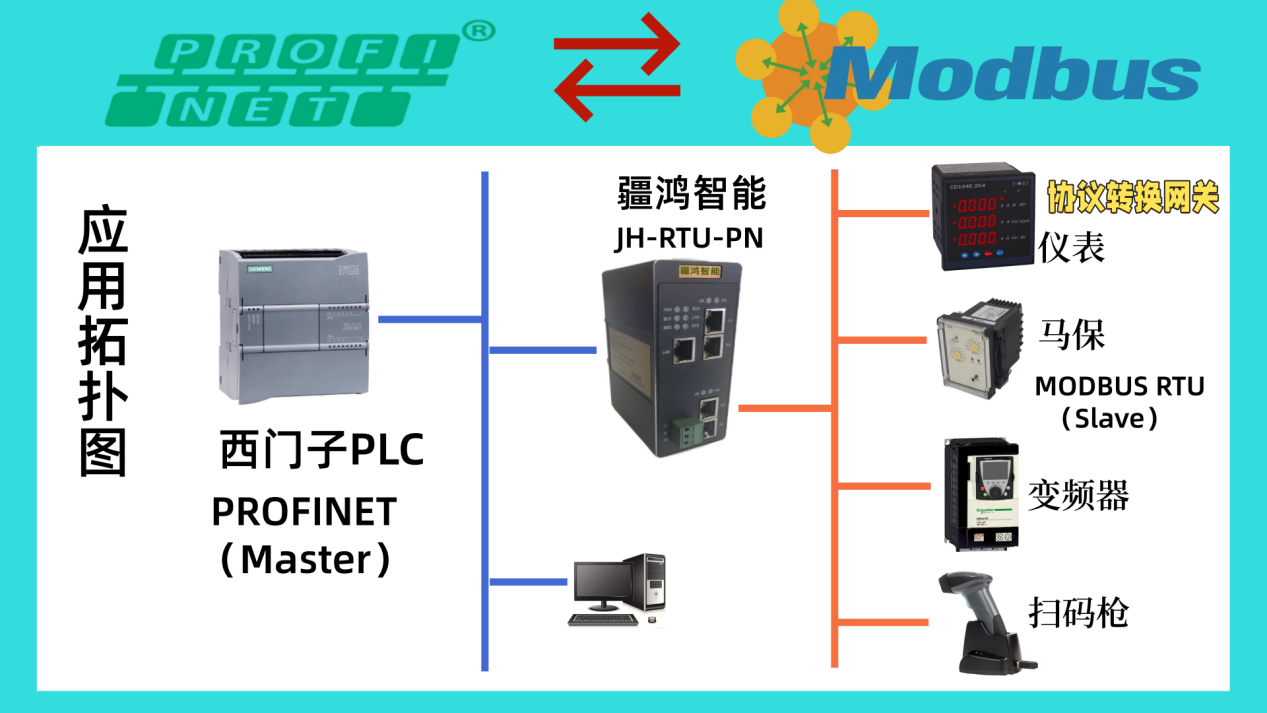

疆鸿智能JH-RTU-PN网关实现Modbus转Profinet功能，能够实现Modbus接口仪表、变频器、综保、软启动器等设备接入到S71500、S71200、CPU315-2PN/DP、S7400等PROFINET网络系统，是串口Profinet网关的一种。网关在Profinet一侧是Profinet从站，在串口一侧物理接口有RS-485或-232两种，支持Modbus RTU主站或从站。

疆鸿智能JH-RTU-PN网关MODBUS一侧做主站时可用于一对多集成MODBUS/485、或一对一集成MODBUS/232设备，形成MODBUS子网连接到PROFINET，实现PROFINET控制器监控MODBUS设备的技术要求。网关MODBUS一侧做从站时可用于将其他MODBUS主站(如PLC/DCS)以及它的从站数据传输到PROFINET控制器。

疆鸿智能JH-RTU-PN网关技术原理为存储器共享型，不需要主站PLC/DCS的编程，只需在主站配置(如STEP7)中对网关MODBUS报文配置即可实现自动网关MODBUS主站的自动发送功能。

Modbus转Profinet网关相关参数：

1、串口端支持的协议类型：MODBUS主站、MODBUS从站、自定义协议以及通用模式(接收式、问答式);

2、串口参数：

①工作方式：半双工;

②波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2Kbps可选;

③数据位：8位;

④校验位：无、奇、偶、标志、空格可选;

⑤停止位：1、2位可选;

3、MODBUS：

①功能码：01H、02H、03H、04H、05H、06H、0FH、10H号功能;

②格式：RTU格式和ASCII格式;

③功能：写命令连续输出、禁止输出或逢变输出的可选择功能;

④每个主站最多可配置60条MODBUS命令;

4、PROFINET侧的输入/输出数量在以下三种范围内可以由用户自由设定：

①Input Bytes + Output Bytes ≤ 1000 Bytes;

② Max Input Bytes ≤ 500 Bytes;

③ Max Output Bytes ≤500 Bytes。

5、供电：24VDC(11V~30V);

6、工作环境温度：-20℃~60℃;工作环境湿度：5% to 95%(无凝露);

7、内置静电防护：15KV ESD;通信端口隔离：3KV;

8、机械尺寸：40mm(宽)×110mm(高)×74mm(深);

1. 防护等级：IP20;

PROFINET转MODBUS RTU协议转换网关的介绍至此暂告一段落。若您希望进一步了解其在可靠性、性能指标等方面的详细特性，欢迎随时联系我们，我们将为您提供专业的技术解答。

在工业自动化系统中，该网关是实现多协议设备集成的关键设备，凭借优异的稳定性和可靠性，高效完成PROFINET转MODBUS RTU之间的协议转换与数据无缝传输。它有效打破了不同总线协议之间的通信壁垒，确保数据高速、稳定交互，为异构网络互联提供了可靠的底层支撑。

我们期待与您深入交流，无论是项目实践中的具体需求，还是技术方案的设计与优化，均可共同探讨。愿以此网关技术为依托，与您携手推进工业自动化系统的集成与创新，应对复杂通信挑战，赋能产业智能化升级。
