创龙 瑞芯微 RK3588 国产2.4GHz八核 工业开发板—调试工具安装

前 言

创龙科技研发的瑞芯微 RK3588 工业开发板调试需专用工具支撑。为帮助开发者快速搭建调试环境，保障串口通信、系统调试及 CAN 接口调试功能正常运行，本文针对 Windows 7 与 10 64bit 系统，分步详解 USB 转串口驱动、SecureCRT 及 GCAN Tools 的安装与关键配置要点。

USB转串口驱动安装

本章节内容是为评估板串口安装USB转串口驱动程序。驱动适用于CH340、CH341等USB转串口芯片。

适用安装环境：Windows 7 64bit、Windows 10 64bit。

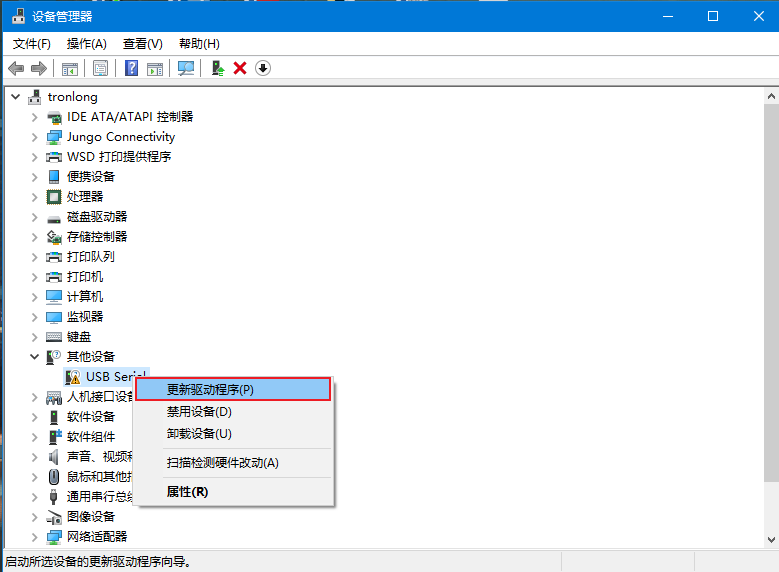

（1）请通过Type-C线将评估板的调试串口(USB TO UART2)与PC机USB接口相连，并打开PC设备管理器，找到USB Serial，右键选择“更新驱动程序(P)”，如下图所示。

图 1

（2）选择“浏览我的电脑以查找驱动程序(R)”，如下图所示。

图 2

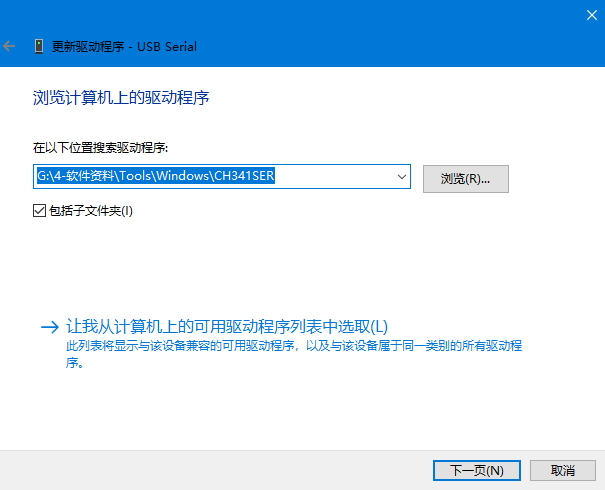

（3）选择产品资料“4-软件资料\Tools\Windows\CH341SER.zip”解压后的文件夹路径，点击“下一页(N)”，如下图所示。

图 3

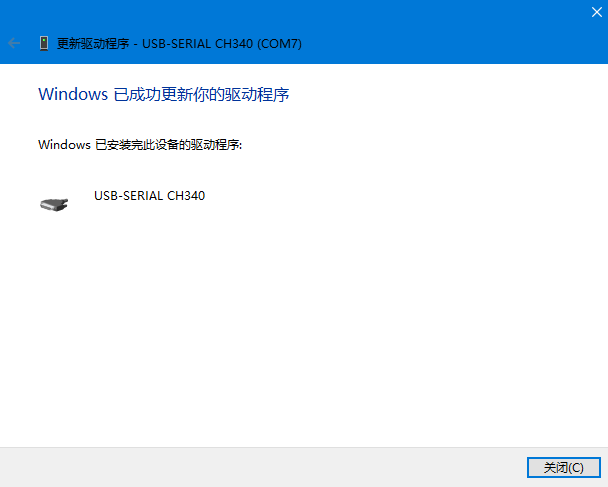

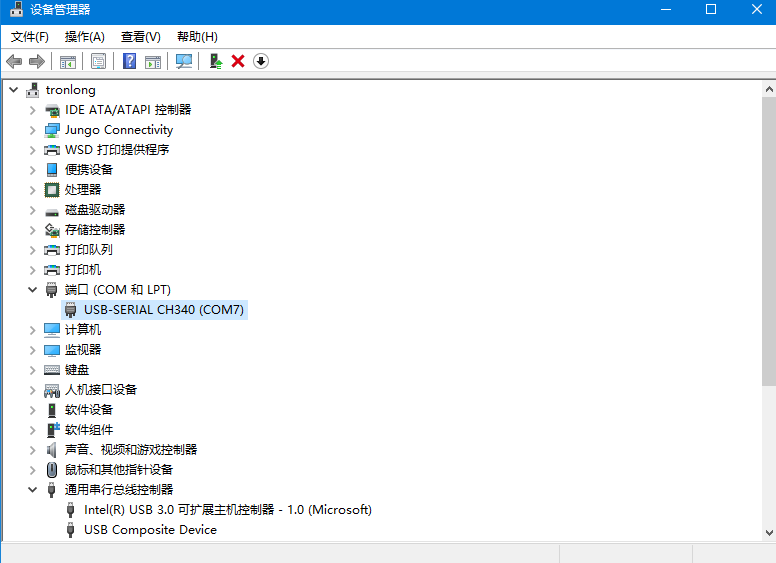

（4）提示安装成功后，可在PC设备管理器中查看到USB转串口驱动，如下图所示。

图 4

图 5

如依然无法正常安装，可使用驱动精灵、鲁大师等第三方软件联网安装USB转串口驱动。如果驱动正常但连接依然失败，请检查USB连接线是否正常。

系统调试工具SecureCRT安装

本章节内容是为评估板安装系统调试工具软件SecureCRT。SecureCRT是一款支持SSH协议的终端仿真软件，可通过串口或网口对评估板系统信息进行查看、对评估板系统进行调试等。

适用安装环境：Windows 7 64bit、Windows 10 64bit。

安装软件

（1）解压产品资料的“4-软件资料\Tools\Windows\VanDyke.SecureCRT.zip”压缩包。

64位计算机请双击安装解压目录中的"VanDyke.SecureCRT\x64\scrt725-x64_tt7z.com.exe"安装程序。

32位计算机请双击安装解压目录中的"VanDyke.SecureCRT\x86\scrt725-x86_tt7z.com.exe"安装程序。

（2）弹出如下解压进度条。

图 6

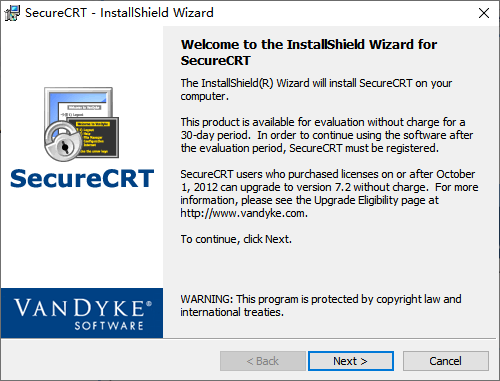

（3）解压完成后，弹出如下安装界面。

图 7

（4）点击Next，弹出如下对话框。

图 8

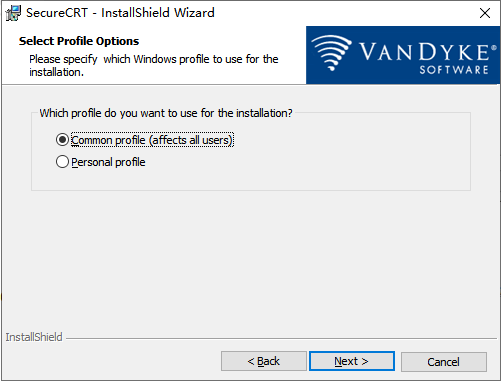

（5）点击第一个"I accept the terms in the license agreement"选项，同意安装协议，然后点击Next，弹出如下对话框。

图 9

（6）点击第一个"Common profile(affects all users)"选项，然后点击Next，弹出如下对话框。

图 10

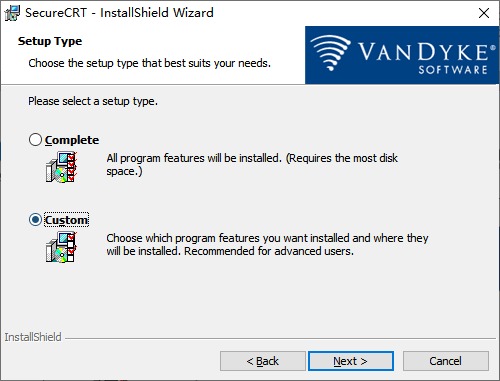

（7）点击Custom选项，然后点击Next，弹出如下安装路径。

图 11

（8）点击"Change…"选项，选择SecureCRT的安装路径（推荐使用英文安装路径），然后点击Next，弹出如下对话框。

图 12

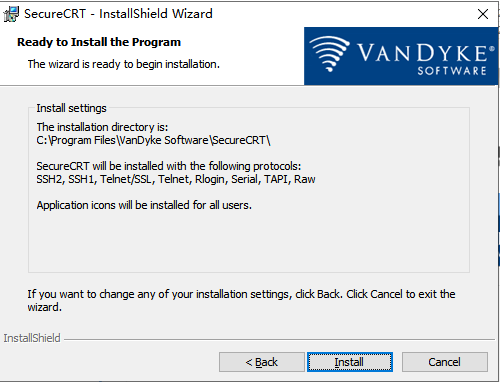

（9）勾选"Create a program group for SecureCRT"、"Add a desktop shortcut for SecureCRT"选项，然后点击Next，弹出如下界面。

图 13

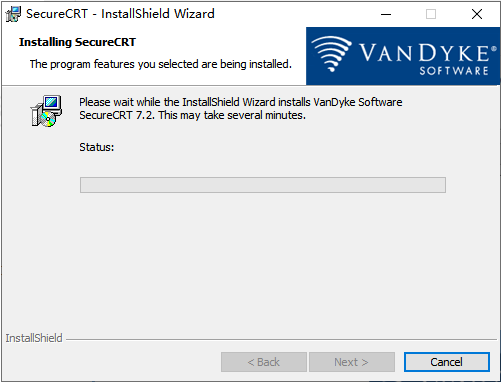

（10）点击Install，弹出如下进度条。

图 14

（11）安装过程持续约1min，安装完成后弹出界面。

图 15

（12）点击Finish即可完成安装。完成后，需输入License序列号方可正常使用，请自行购买License。

串口连接设置

如下步骤适用于串口调试方式。

（1）打开SecureCRT，点击"File -> Quick Connect…"，进入连接配置界面。或直接点击"Quick Connect"快捷按钮，如下图所示。

图 16

图 17

（2）在弹出对话框中，配置串口连接方式。Protocol选择Serial，Port选择相应COM口，波特率为115200，其他参数默认不变，最后点击Connect连接，如下图所示。

备注：COM口编号需要在Windows设备管理器“端口（COM和LPT）”处查看。

图 18

字符编码设置

为了保证系统调试工具支持中文显示，避免出现中文乱码，请进行如下字符编码设置。

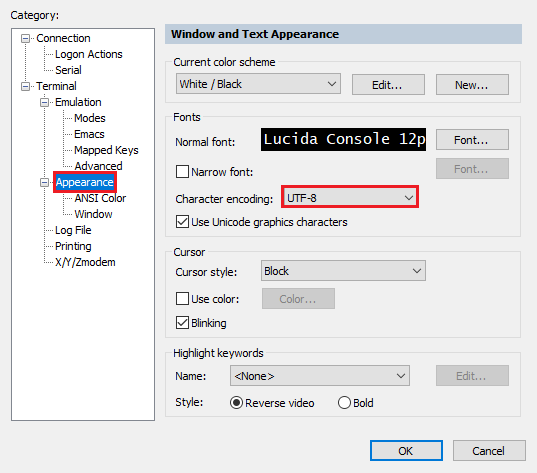

依次点击"Options -> Session Options… -> Appearance"，Character encoding选择UTF-8，点击OK保存即可。

图 19

图 20

系统启动信息(Log)保存

在调试过程中，经常需对系统启动信息(Log)进行保存。

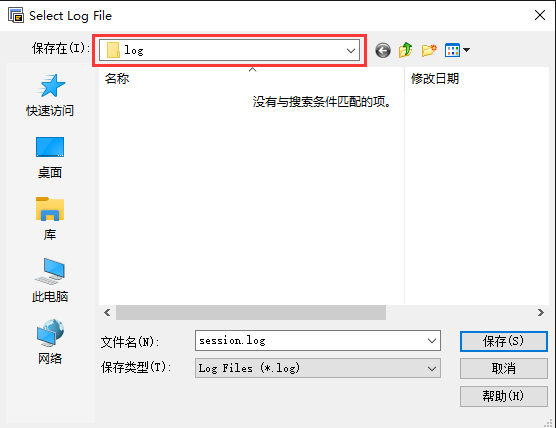

（1）系统调试工具连接设置完成后，点击"File -> Log Session"，进入Log保存配置界面，选择Log保存路径后点击“保存”，如下图所示。

图 21

图 22

（2）当系统启动完成后，Log将自动保存在对应的log文件中，内容类似下图所示。

图 23

图 24

CAN调试工具GCAN Tools安装

本章节内容是为评估板安装CAN接口调试工具GCAN Tools。GCANTools软件是基于广成科技CAN分析仪硬件的软件程序，可以运行在安装CAN分析仪硬件的计算机上，同时能够处理11位标识符模式（CAN2.0A协议）和29位标识符模式（CAN2.0B协议）的CAN报文。

GCAN Tools软件安装包已集成驱动安装程序，安装完成GCAN Tools软件后，会自动进入设备驱动程序安装。适用安装环境：Windows 7 64bit、Windows 10 64bit。

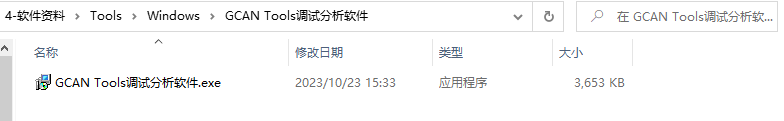

（1）双击产品资料“4-软件资料\Tools\Windows\GCAN Tools调试分析软件\GCAN Tools调试分析软件.exe”文件，安装CAN接口调试工具GCAN Tools。

图 25

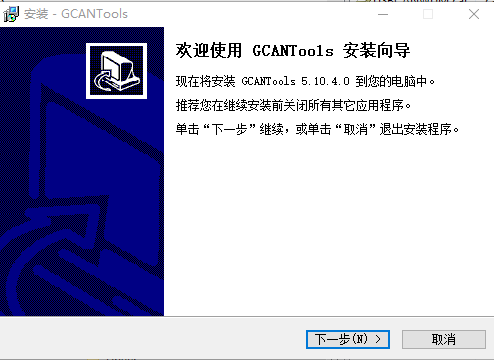

（2）弹出安装向导，如下图所示。点击“下一步(N)”继续安装程序。

图 26

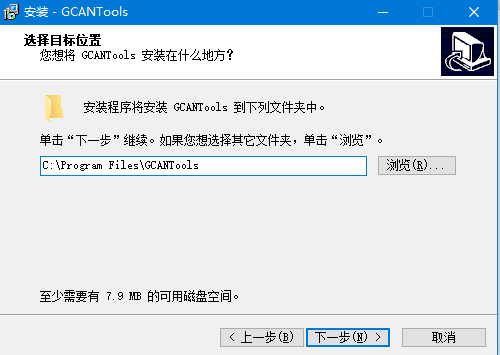

（3）在弹出对话框中选择软件安装路径，如下图所示。默认安装在C盘目录下，点击“下一步(N)”。

图 27

（4）弹出如下界面创建快捷方式，点击“下一步(N)”。

图 28

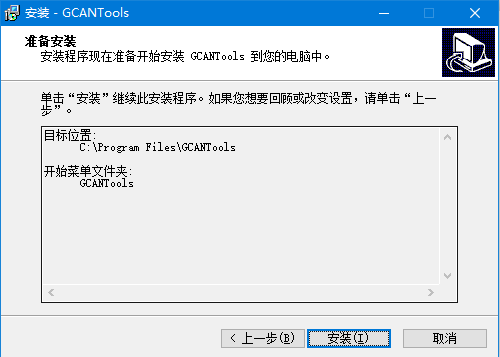

（5）进入如下安装界面，点击“安装(I)”。

图 29

（6）弹出如下软件驱动安装界面，点击“下一步(N)”开始安装，如下图所示。

图 30

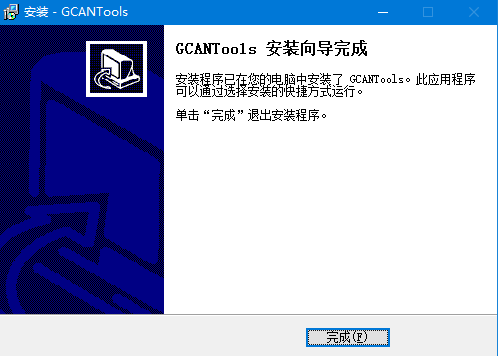

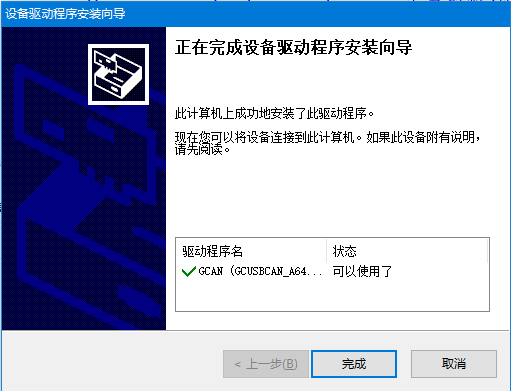

（7）弹出如下界面，点击“完成”，如下图所示。然后退出安装向导，安装完成。

图 31

图 32
