一文找到！ABAQUS 单位设置位置与详细操作教程

在使用Abaqus进行有限元分析时，单位设置的正确性直接影响仿真结果的准确性。然而，许多初学者常因忽略单位统一而导致模拟结果异常甚至失败。下面就为大家详细讲解。

dxgfj_20250313154834

一、单位设置的位置

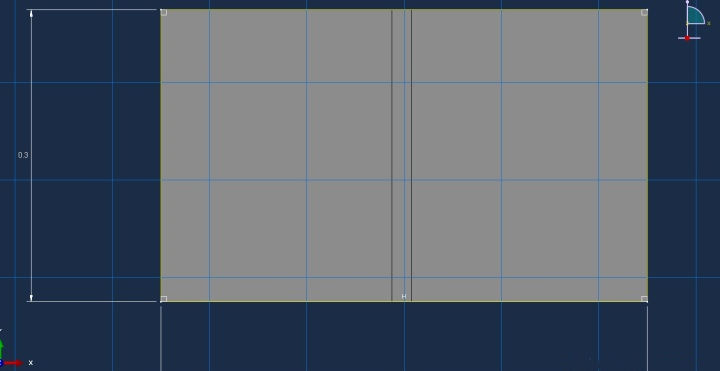

Abaqus 本身没有专门的 “单位设置” 对话框，因为它是一个相对单位制的软件。用户需要在定义模型的各种参数（如几何尺寸、材料属性、载荷等）时，确保所使用的单位是统一的。比如，在 “Part（部件）” 模块中创建几何模型时确定长度单位，在 “Property（属性）” 模块中定义材料属性（如弹性模量、密度等）时，要与长度单位相匹配。

fdzgxtfh_20250313154847

二、单位设置教程

（一）确定单位制

首先要明确你打算使用的单位制，常见的有国际单位制（SI），如米（m）、千克（kg）、秒（s）、牛顿（N）等；也可以使用毫米（mm）、吨（t）、秒（s）等单位组成的单位制。

（二）几何建模

在 “Part” 模块创建部件时，按照选定的单位制输入尺寸。例如，如果选择毫米（mm）为长度单位，那么在绘制模型时，输入的尺寸数值就要以毫米为单位。

（三）材料属性定义

进入 “Property” 模块，定义材料的弹性模量、泊松比、密度等属性。比如，若使用毫米 - 吨 - 秒单位制，弹性模量单位应为兆帕（MPa，即 N/mm² ），密度单位为 t/mm³ 。

（四）载荷与边界条件施加

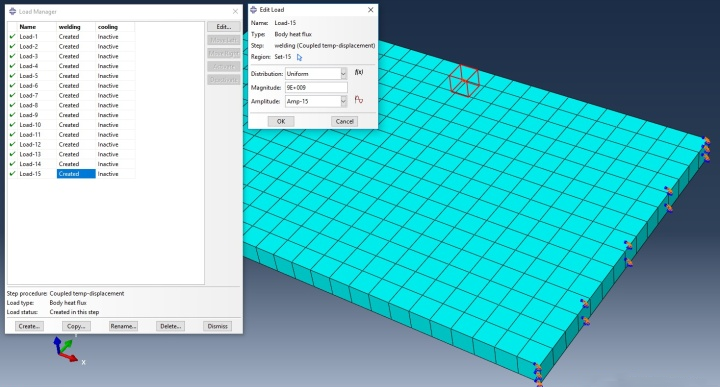

在 “Load” 模块中，施加的载荷和边界条件也要与选定单位制相符。如力的单位若在毫米 - 吨 - 秒单位制中通常是牛顿（N），压力单位为帕斯卡（Pa，1 Pa = 1 N/m² ，换算到 mm 单位制时要注意单位换算）。

sdfghxfjgyk_20250313154841

（五）检查与验证

完成模型设置后，可通过一些简单的理论计算或经验判断，检查输入的参数在单位上是否合理，避免因单位不统一导致分析结果错误。广州思茂信息科技专注工程仿真领域，是达索系统授权代理，了解更多Abaqus软件，支持复杂力学和物理问题。

通过以上步骤，相信大家对 Abaqus 的单位设置有了清晰的认识。只要在建模过程中保持单位统一，就能顺利开展有限元分析工作。
