高效稳定,宽压输入:H8012A降压开关稳压器助力高性能电源设计
在当今电子设备日益复杂的应用环境中,电源管理芯片的性能直接关系到整个系统的稳定性和可靠性。H8012A作为一款宽输入范围、高效率的2A降压开关稳压器,凭借其卓越的性能和高度集成特性,成为各类电源设计的理想选择。
宽输入范围,应对复杂电压环境
H8012A支持10V至100V的直流输入电压范围,这一特性使其能够轻松应对各种严苛的工作环境。无论是汽车启停系统中的电压波动、工业电源场景中的浪涌冲击,还是12V/24V/48V/72V电池供电系统的电压变化,H8012A都能保持稳定工作,为后续电路提供持续可靠的电能供给。
简化系统架构

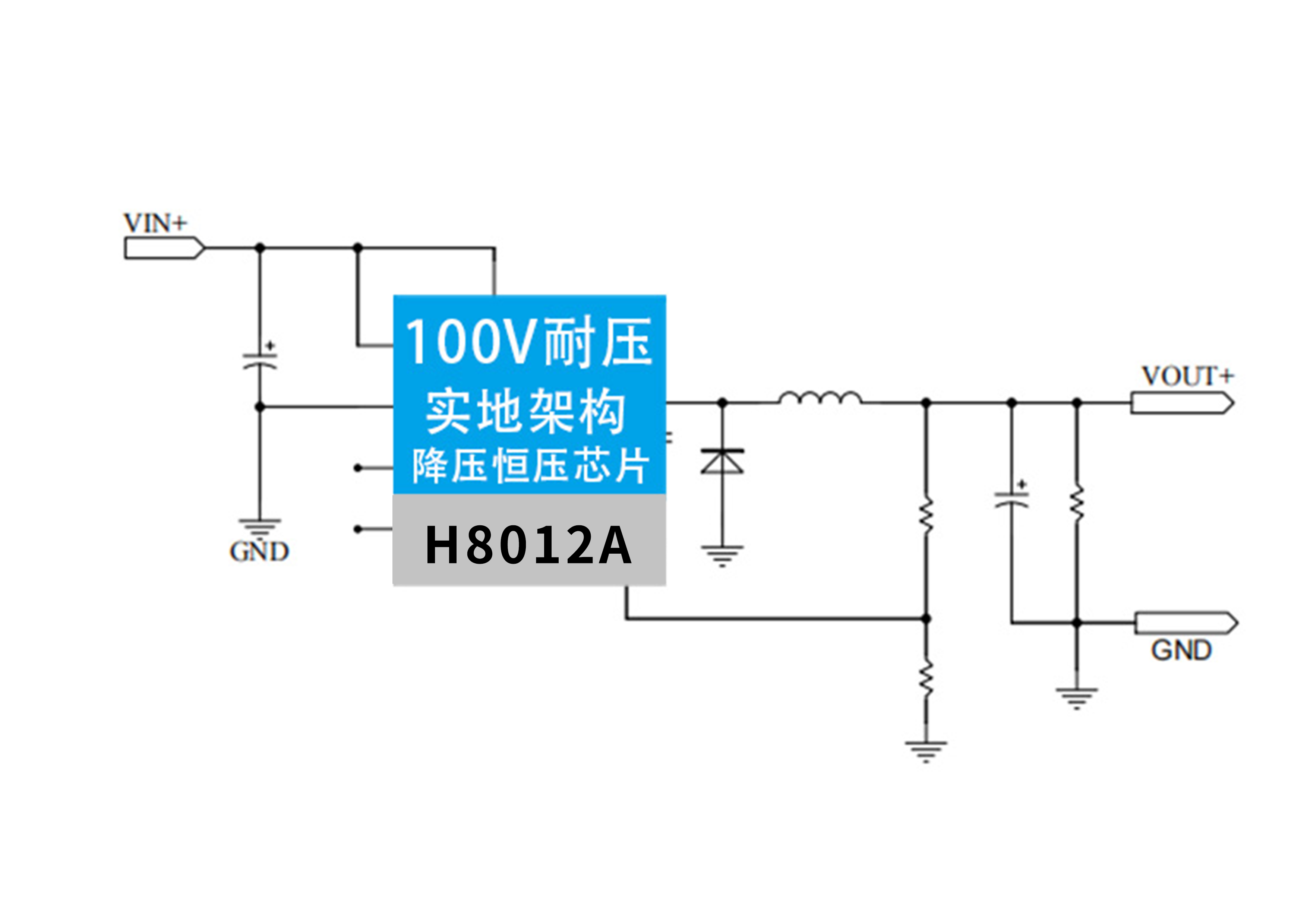

该芯片内部集成了100V N沟道功率MOSFET,显著减少了外部元件数量,简化了PCB布局难度。设计人员只需配置必要的外围元件(电感、电容、反馈电阻和可选限流电阻),即可快速构建完整的电源解决方案。采用ESOP-8封装不仅节省了宝贵的电路板空间,还提供了良好的散热性能,特别适合空间受限的应用场景。
优异性能表现,提升系统效率
H8012A在宽输入/输出电压和负载范围内都能实现超过90%的转换效率,这得益于其优化设计的同步整流架构和低导通电阻MOSFET。芯片采用固定150kHz开关频率,有助于简化EMI滤波设计并保持较低的输出纹波。输出电压可在1.25V至50V范围内精确可调(典型精度±5%),通过外部电阻分压器即可灵活设定,满足多种负载需求。
全面保护机制,确保系统安全
H8012A提供了全面的保护功能,包括逐周期峰值电流限制、过压保护、输出短路保护和过温保护。芯片内置软启动功能,能够在启动时平缓地建立输出电压,有效抑制浪涌电流,保护输入电源和输出电容。此外,通过外部电阻可灵活设定峰值输出电流限制点,为不同应用提供定制化保护。
广泛应用领域
H8012A适用于多种应用场景,包括:
汽车充电器和电池充电系统
恒压电源设计
BMS电池管理系统
电动自行车、电动车电源设计
MCU模块供电
车载仪表系统
H8012A降压开关稳压器以其宽输入电压范围、高效率、高集成度和全面的保护功能,为工程师提供了可靠的电源解决方案。无论是面对严苛的工业环境还是复杂的汽车电子应用,H8012A都能提供稳定高效的性能表现,是现代电源设计的优选器件。
