一、场景实施背景
在某工业生产园区内，一台西门子PLC 1500控制器被安装在中央控制室的室内配电箱中，它作为生产系统的核心控制单元，肩负着协调各环节设备运行、精准采集和分析生产数据以及执行复杂控制算法的重要职责，是保障生产流程顺畅高效进行的关键。
多个ET 200SP分布式远程IO模块则分布在2000米外的另一处生产车间室内，这些IO模块负责实时监测现场各类设备的运行参数，如设备的振动频率、工作电压等，同时采集温度、湿度、物料流量等多种传感器数据，并及时接收和执行PLC 1500发出的控制指令，是生产现场数据采集和指令执行的重要节点。
然而，PLC 1500与多个ET 200SP分布式远程IO模块之间的通讯面临诸多阻碍。两者相距2000米，且中间不仅有墙壁相隔，还存在一个体积为10×15×15米的隧道，导致双方无法相互可见，处于非视距状态。若采用有线通讯方式，需要跨越漫长距离，穿透多重障碍物进行布线，不仅施工难度极大，会对园区现有设施造成较大破坏，而且成本高昂，因此，寻求一种可靠的无线通讯方式成为实现两者数据传输的必然选择。
二、项目痛点
1. 距离与障碍物双重阻碍：PLC 1500与ET 200SP分布式远程IO模块之间的距离达到2000米，同时中间存在墙壁和隧道等障碍物，常规无线通讯设备在这样的环境下，信号衰减严重，难以实现稳定的数据传输。
2. 非视距传输困境：由于墙壁和隧道的遮挡，PLC 1500与ET 200SP分布式远程IO模块处于非视距状态，无线信号的直线传播路径被阻断，使得信号传输的稳定性和可靠性大幅降低，常规设备难以应对。
3. 多设备通讯挑战：项目需要实现PLC 1500与多个ET 200SP分布式远程IO模块之间的同时通讯，这就要求无线通讯设备具备较强的多设备接入和数据处理能力，否则容易出现数据拥堵、延迟等问题。
4. 工业环境抗干扰需求：工业现场存在大量的电机、变频器等设备，会产生强烈的电磁干扰，这对无线通讯设备的抗干扰性能提出了很高的要求，若设备抗干扰能力不足，将严重影响数据传输的准确性。
三、捷米特JM-Bidge01S无线网桥功能简介
捷米特JM-Bidge01S无线网桥是一款专为工业复杂环境设计的高性能无线传输设备，具有以下出色功能：
1. 远距离稳定传输：配备高增益定向天线和高效功率放大器，能够在2000米及以上的距离范围内实现稳定的无线通讯，可轻松应对本项目的距离挑战。
2. 强穿透与绕射能力：采用先进的信号调制技术，优化了信号的穿透和绕射性能，能够有效穿过墙壁、隧道等障碍物，确保在非视距环境下也能保持良好的信号传输。
3. 卓越抗干扰性能：内置专业的抗干扰电路和跳频技术，能够有效抵御工业现场的电磁干扰，保证数据传输的准确性和实时性，满足工业控制领域的严苛要求。
4. 多设备并发支持：具备强大的多用户接入能力，可同时与多个远程IO模块进行高速数据传输，且各设备之间的数据传输互不干扰，满足项目多设备通讯的需求。
5. 便捷安装与配置：设备体积小巧，安装方式灵活多样，可通过支架快速固定；拥有直观的Web配置界面，工作人员经过简单培训即可完成设备的参数配置和调试工作，降低了现场实施的难度。
四、解决方案描述

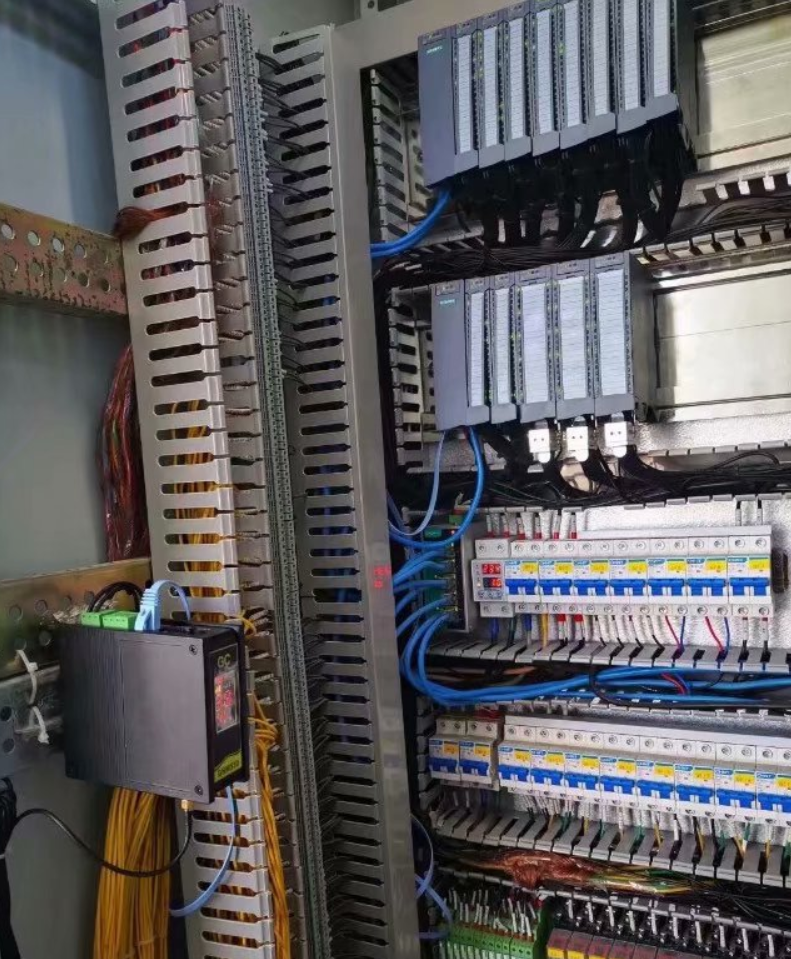

1. 设备部署方案：在PLC 1500所在的中央控制室室内，选择高处且尽可能朝向ET 200SP所在车间方向、遮挡较少的位置安装一台捷米特JM-Bidge01S无线网桥作为发射端，仔细调整天线角度，使信号能最大程度地向接收端辐射；在多个ET 200SP分布式远程IO模块所在的生产车间室内，同样选择合适的高处位置安装另一台捷米特JM-Bidge01S无线网桥作为接收端，确保接收端能最大限度地捕获发射端传来的信号。
2. 网络链路构建：使用工业级网线将发射端无线网桥与PLC 1500的以太网接口直接连接，使PLC 1500的控制指令和数据能够顺利发送至发射端；将接收端无线网桥通过网线与连接ET 200SP分布式远程IO模块的工业交换机相连，进而构建起完整的无线数据传输链路，实现数据的双向传输。
3. 参数配置要点：对发射端和接收端的无线网桥进行统一参数设置，包括相同的工作频段、网络名称（SSID）、加密方式及密码等。同时，根据现场的无线环境，合理调整传输功率和信道，以确保两者能够快速建立稳定的通讯连接，保障数据传输的高效与安全。

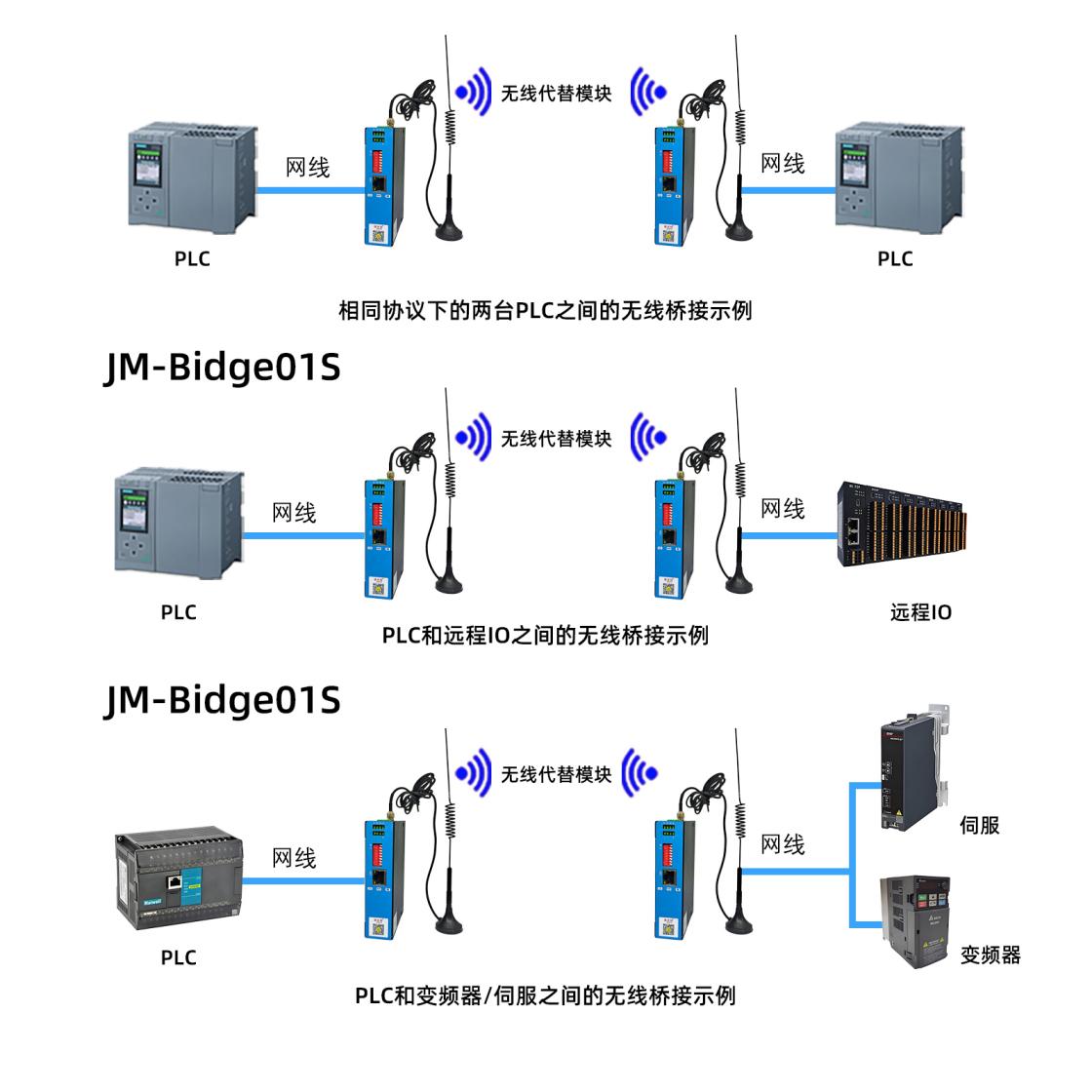

五、结构拓扑图
六、实施过程
1. 现场勘查与方案设计：组织专业技术团队对PLC 1500和ET 200SP的安装位置、中间障碍物的具体情况（如墙壁的材质、厚度，隧道的结构等）、现场电磁干扰源的分布以及无线信号的传播环境进行全面勘查。结合捷米特JM-Bidge01S无线网桥的性能参数，通过信号模拟测试，确定最佳的设备安装位置、天线角度和传输路径，制定详细的实施计划。
2. 设备安装固定：按照设计方案，使用高强度安装支架将两台捷米特JM-Bidge01S无线网桥分别牢固固定在选定位置，确保设备安装平稳，能够承受工业环境中的振动、风吹等影响。使用高质量的工业网线连接设备与PLC、IO模块或交换机，确保接口连接牢固、接触良好，并对接口进行防水、防尘处理，以适应工业现场环境。
3. 参数配置与调试：通过笔记本电脑连接到无线网桥的Web配置界面，按照预设参数进行配置，包括网络名称、加密方式、工作信道、传输功率等。配置完成后，进行点对点通讯测试，检测发射端与接收端之间的信号强度、连接稳定性和数据传输速率。若发现信号强度不足或存在干扰，及时调整天线角度、工作信道等参数，直至通讯状态达到最佳。
4. 系统联调与优化：将PLC 1500与发射端、多个ET 200SP与接收端完全连接，进行系统整体联调。测试PLC 1500对各IO模块的控制指令下达是否准确、及时，各IO模块采集的数据上传至PLC 1500是否完整、实时。模拟不同的生产工况，观察系统在各种负载下的通讯表现，针对出现的问题进行优化，如调整数据传输优先级、优化协议参数等，确保系统稳定运行。
5. 运行监测与验收：系统联调通过后，对设备进行为期一周以上的连续运行监测，记录设备的运行状态、信号强度、数据传输成功率等关键指标，确保设备在各种环境条件下都能稳定工作。监测期间无异常后，组织客户进行项目验收，提供详细的设备运行报告、操作手册和维护指南，完成项目交付。
七、应用效果
1. 稳定的远距离通讯：捷米特JM-Bidge01S无线网桥成功克服了2000米的距离以及墙壁、隧道等障碍物的影响，实现了PLC 1500与多个ET 200SP分布式远程IO模块之间稳定、实时的数据传输，数据传输准确率高达99.9%以上，完全满足工业生产对通讯实时性和可靠性的要求。
2. 高效的多设备并发通讯：该无线网桥充分发挥了其多设备并发处理能力，多个ET 200SP分布式远程IO模块与PLC 1500之间的数据传输高效有序，无拥堵、延迟现象，确保了生产现场数据的及时交互和控制指令的快速响应。
3. 经济便捷的安装维护：相比有线通讯方式，无线网桥的安装无需大规模布线，大大缩短了施工周期，节省了大量的线缆、管道及人工成本。在日常维护中，通过设备的远程监控功能和本地配置界面，可方便地对设备运行状态进行监测和参数调整，设备故障率低，维护成本显著降低。
4. 强大的抗干扰能力：在工业现场复杂的电磁环境中，捷米特JM-Bidge01S无线网桥表现出卓越的抗干扰性能，数据传输不受周边设备电磁干扰的影响，保证了数据的准确性和完整性。

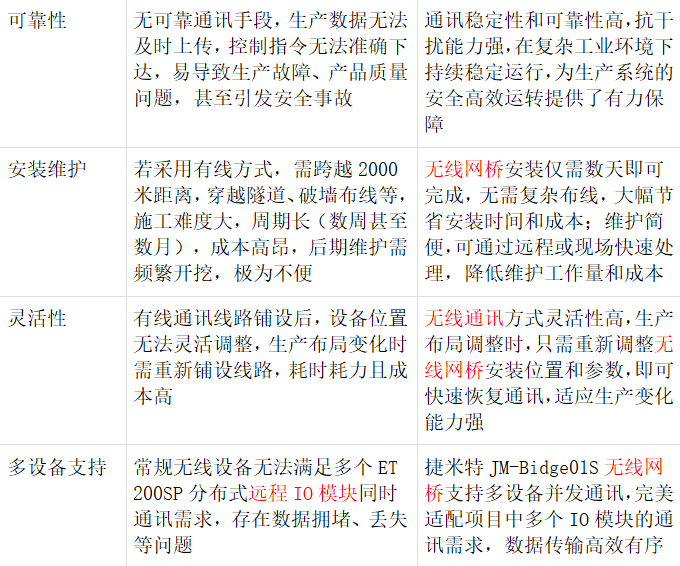

八、项目实施前后效果对比
九、总结
本项目通过采用捷米特JM-Bidge01S无线网桥，成功解决了西门子PLC 1500与2000米外多个ET 200SP分布式远程IO模块在存在墙壁和隧道阻挡、非视距情况下的无线通讯难题。
该解决方案不仅实现了远距离下稳定、实时、准确的数据传输，满足了工业生产对通讯的高标准要求，还在安装成本、施工周期、维护便捷性和系统灵活性等方面展现出显著优势。与传统有线通讯方式相比，大幅降低了项目实施的难度和成本，同时为未来生产布局的调整提供了极大便利。
捷米特JM-Bidge01S无线网桥凭借其出色的远距离传输能力、强大的障碍物穿透与绕射能力、高稳定性与抗干扰性以及对多设备并发连接的良好支持，成为解决中长距离、复杂工业环境下无线通讯问题的理想选择，为类似场景的通讯需求提供了可靠且高效的参考解决方案。
《具体内容配置过程及其他相关咨询请与武工留言交流》
