[MYSQL] 使用undrop-for-innodb和ibd2sql恢复mysql 8.0环境被drop的表

导读

日常运维中, 难免遇到某些表不小心被drop的场景, 而恰好又没有备份? 咋办呢? 当然是跑路啦

undrop-for-innodb 是一款很NB的数据恢复工具,支持在没有备份的时候恢复被drop的表; 网上教程也很多, 但是都是针对5.6/5.7环境的, 其实这款工具也是支持MySQL 8.0环境的. 本文主要就是讲如何使用undrop-for-innodb和ibd2sql恢复mysql 8.0环境被drop的表

undrop-for-innodb原理

先来看看undrop-for-innodb的原理:

1. 使用stream_parser提取ibdata1中的索引信息,
2. 使用c_parser提取上述索引信息中被删除表的tableid
3. 根据tableid使用sys_parser提取上述索引信息中的字段信息(拼接表结构),可选
4. 根据tableid使用c_parser提取上述索引信息中的indexid
5. 根据indexid使用stream_parser扫描磁盘获取相关索引页
6. 根据表结构信息使用c_parser解析第五步得到的索引页.

stream_parser是扫描磁盘提取索引页的工具,支持使用-T指定要解析的索引

看起来比较啰嗦, 总结就是:解析ibdata1获取indexid,根据indexid扫描磁盘获取数据.

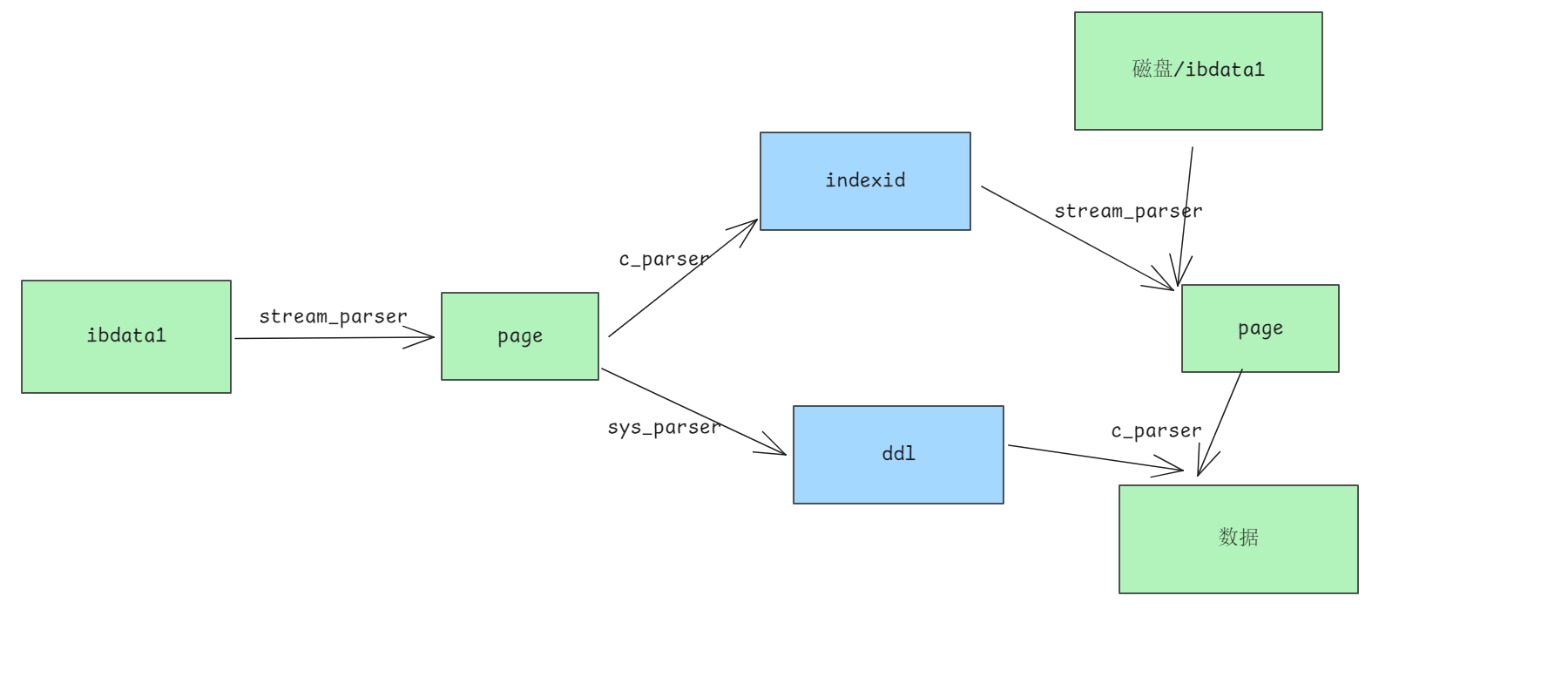

为了方便展示, 我们画个图:

而8.0里面的表/索引信息是放在mysql.ibd中的, 表结构信息还可以找开发提供, 而indexid部分就无法使用undrop-for-innodb了. 咋办呢?

ibd2sql

有一款名叫ibd2sql的工具可以解析ibd文件, mysql.ibd也是ibd文件, 那不就可以解析了么!

ibd2sql解析ibd文件的原理其实就是: 根据表结构一行行,一个个字段的读取ibd文件中的数据. 当然可以使用一些特殊选项来解析需要的数据.

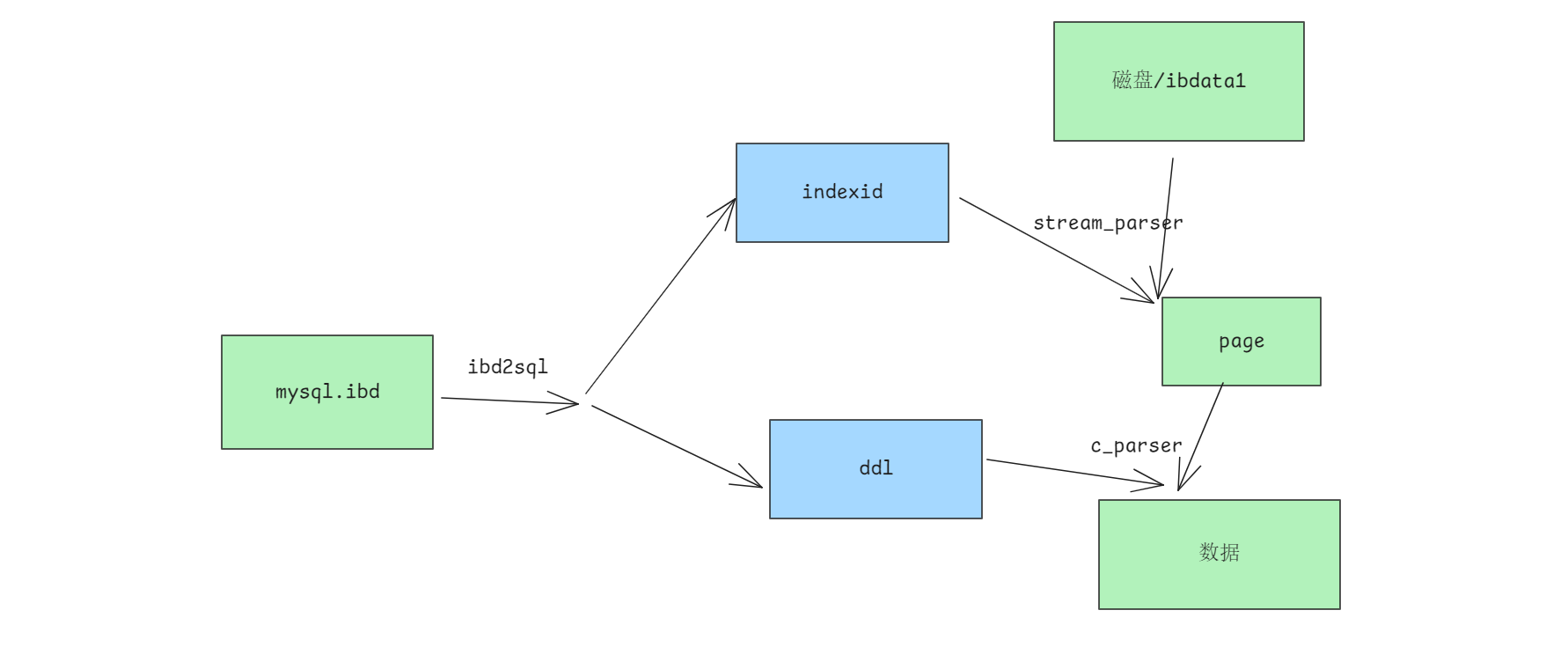

所以我们可以把获取索引id之类的信息交给ibd2sql做, 抽取索引页的步骤给undrop-for-innodb做, 解析数据部分,两个都可以做.

恢复被drop的表

目前ibd2sql不支持根据系统表(mysql.tables,mysql.columns等)来拼接DDL, 所以DDL部分我们还得找开发要. 我这里就直接给出DDL了

软件下载与安装

undrop-for-innodb的下载安装及编译(需要先安装好mysql)

# 软件下载
wget https://github.com/twindb/undrop-for-innodb/archive/refs/heads/master.zip
unzip master.zip
cd undrop-for-innodb-master

# 环境准备
yum install make gcc -y

# 编译
make
# 输出stream_parser,c_parser,innochecksum_changer 在当前目录

# 编译sys_parser (需要安装mysql, 即需要使用mysql_config)
make sys_parser
# 输出 sys_parser

# 需要libmysqlclient
ln -s /soft/mysql_3306/mysqlbase/mysql/lib/libmysqlclient.so.20 /usr/lib64/mysql/libmysqlclient.so.20
ldconfig

ibd2sql的下载

yum install python3 -y
wget https://github.com/ddcw/ibd2sql/archive/refs/heads/ibd2sql-v2.x.zip
unzip ibd2sql-v2.x.zip
cd ibd2sql-ibd2sql-v2.x/

模拟drop表

数据库的安装就省略了.

本次使用8.0.43版本模拟.

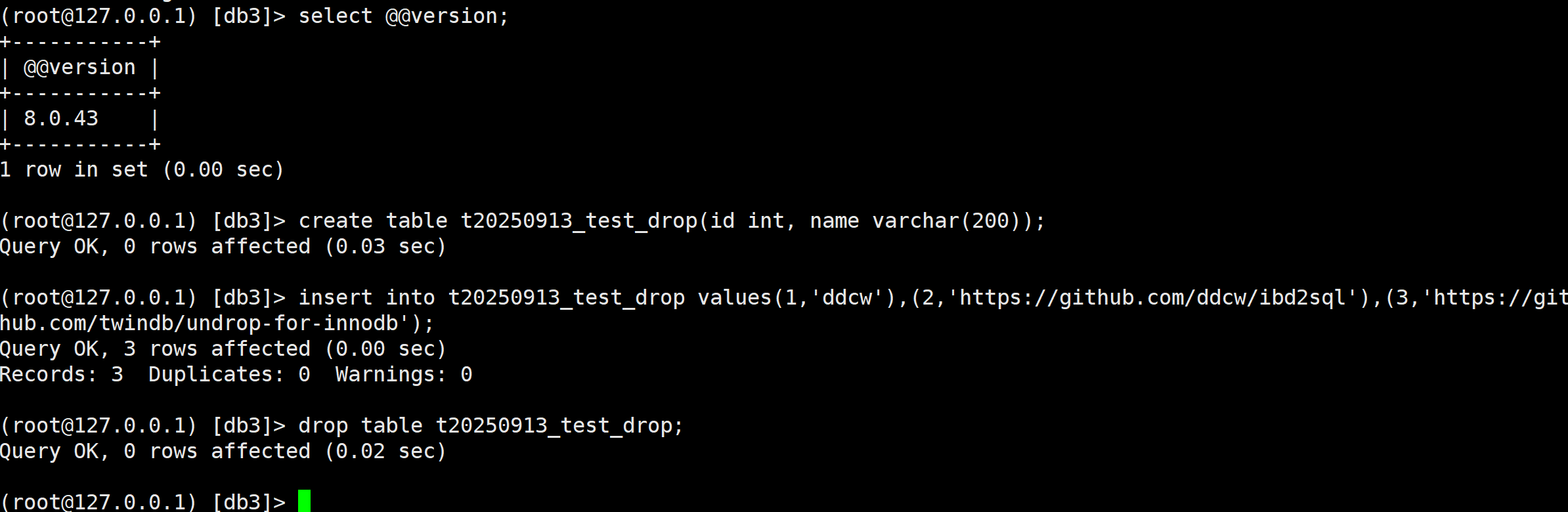

select @@version;
create table t20250913_test_drop(id int, name varchar(200));
insert into t20250913_test_drop values(1,'ddcw'),(2,'https://github.com/ddcw/ibd2sql'),(3,'https://github.com/twindb/undrop-for-innodb');
drop table t20250913_test_drop;

使用ibd2sql获取indexid

先根据表名获取tableid

python3 main.py /data/mysql_3306/mysqldata/mysql.ibd --sql --delete --complete --set table=tables | grep t20250913_test_drop

这个id字段就是tableid, 故tableid=370

根据tableid获取主键的索引id

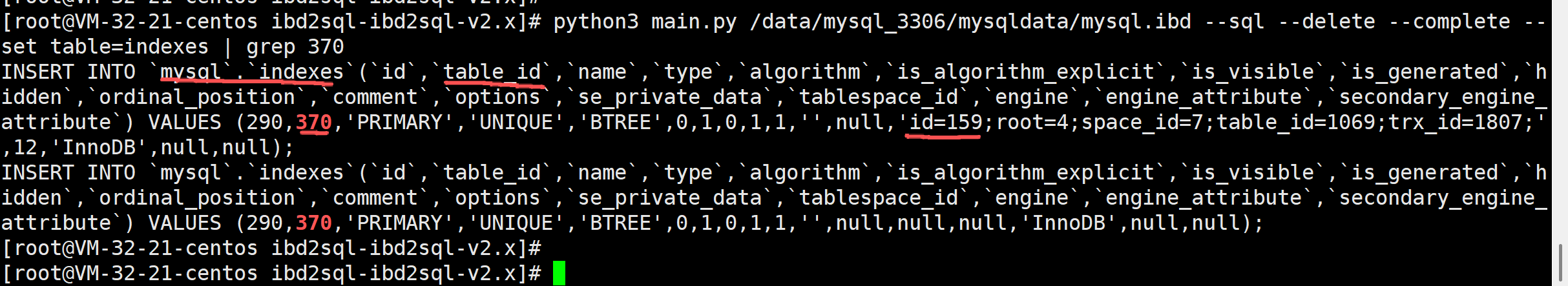

python3 main.py /data/mysql_3306/mysqldata/mysql.ibd --sql --delete --complete --set table=indexes | grep 370

table_id为370对应的数据有个 "id=159;root=4..." 中id=159的159就是indexid; root=4中的4是root pageno, 但都被drop了, 就无法根据pageno来恢复了. 所以我们只需要indexid.

根据indexid扫描磁盘

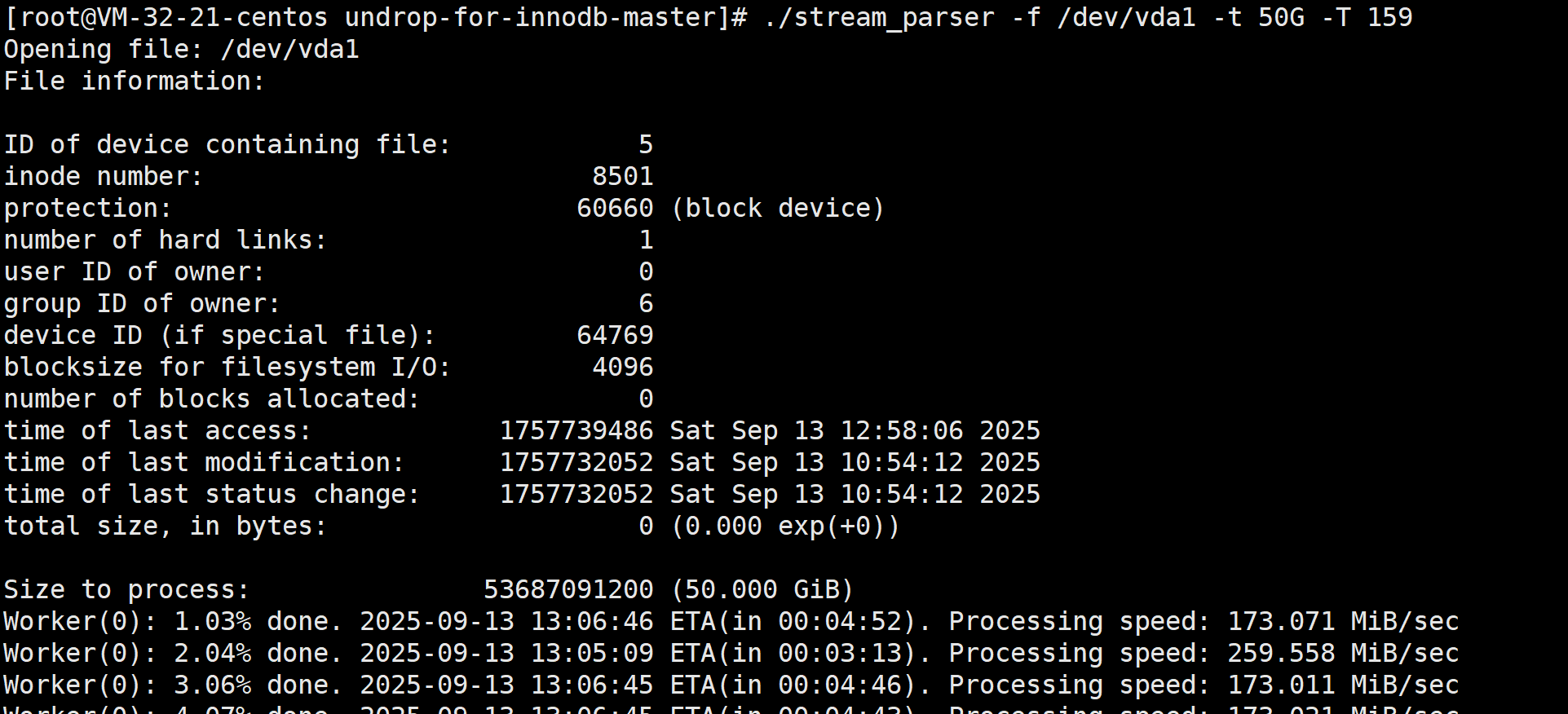

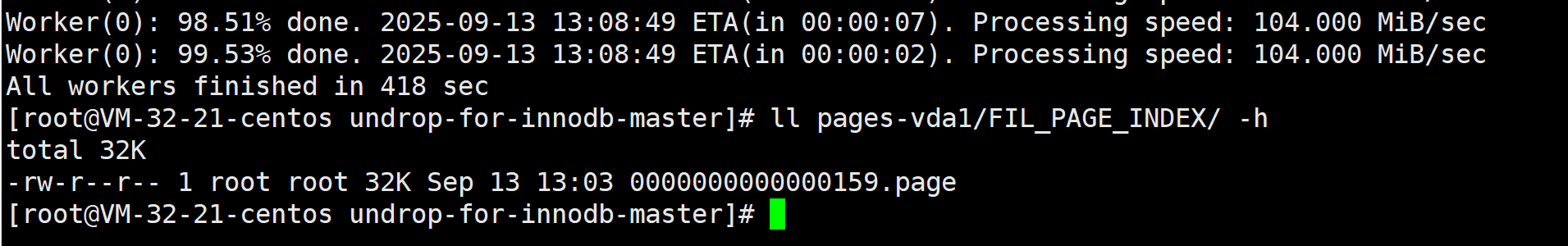

./stream_parser -f /dev/vda1 -t 50G -T 159

注意不一定能扫描出来的, 有可能被回收了, 全看运气, 所以备份是很重要的.

使用ibd2sql解析数据(二选一)

然后我们就可以使用ibd2sql解析相关数据页的数据了.

得需要相同表结构的frm/ibd文件, 且需要修改后缀.page为.ibdpython3 main.py /root/undrop-for-innodb-master/pages-vda1/FIL_PAGE_INDEX/0000000000000159.ibd --sdi /data/mysql_3306/mysqldata/db2/t20250913_test_drop.ibd --sql --set leafno=0 --set rootno=0 --force

这里解析出来数据是重复的, 是因为undrop-for-innodb扫描的页就是重复的导致的.

使用undrop-for-innodb中的c_parser解析数据(二选一)

需要构造相关的表结构

-- t20250913_test_drop.sql
create table t20250913_test_drop(
id int,
name varchar(200));

然后解析数据

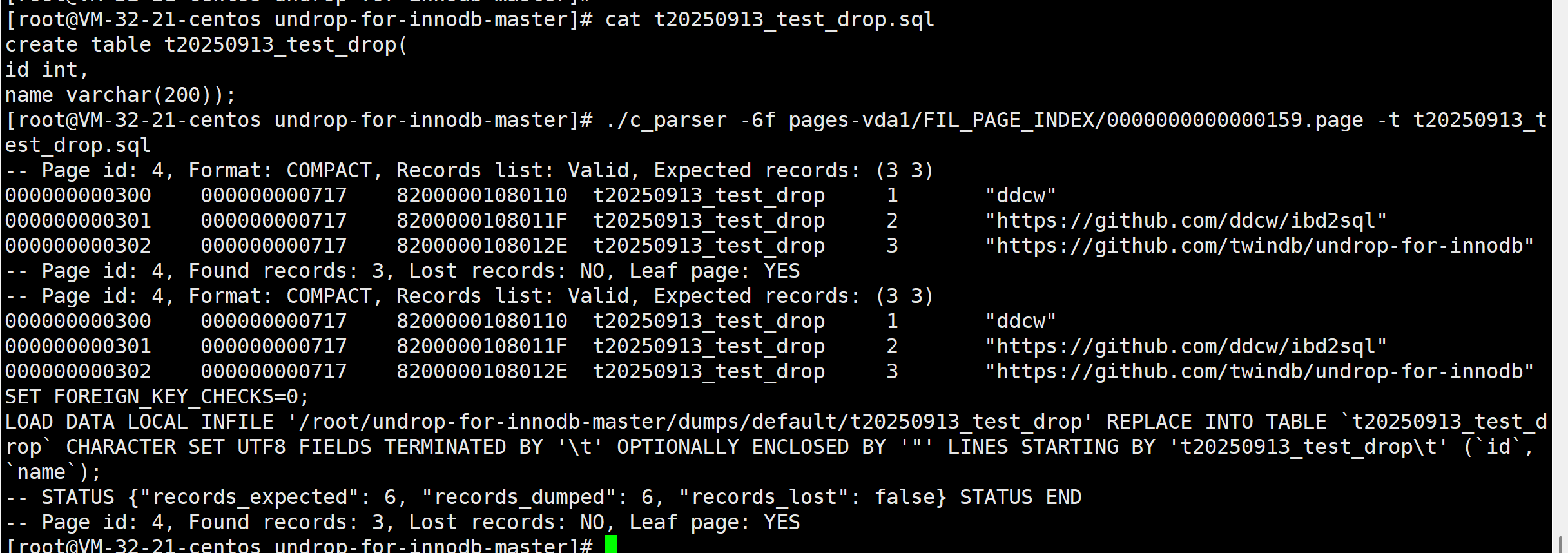

./c_parser -6f pages-vda1/FIL_PAGE_INDEX/0000000000000159.page -t t20250913_test_drop.sql

思考

思考1:

ibd2sql v1.x版本的时候也是支持恢复drop的表的,但原理是解析xfs文件系统, 根据Inode记录的信息去对应的磁盘构建完整的ibd文件. 这种设计限制太大了,如果inode被破坏了, 就无法恢复了. 所以ibd2sql v2.x后续版本也会根据indexid扫描磁盘文件然后尽可能的恢复数据.

对于drop的表的恢复, 和undrop-for-innodb的设计比起来,ibd2sql还是太'老实'了, 不够创新,不够胆大.

思考2:

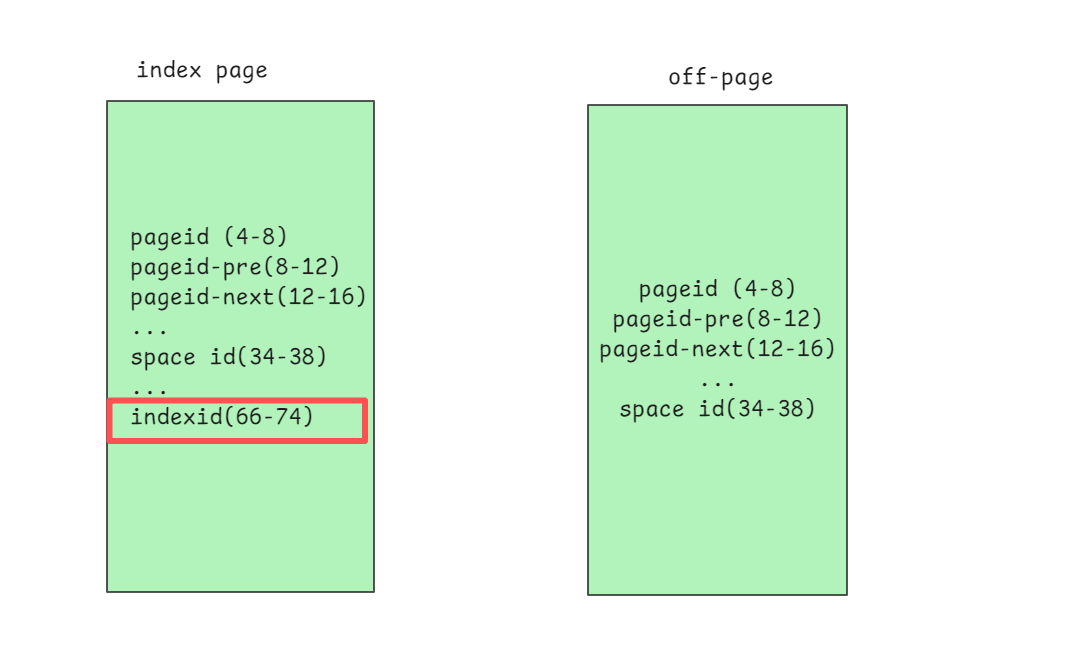

数据是放在索引页里面的, 索引页是有索引id的; 但是对于溢出数据而言是放在溢出页(off-page)的,而溢出页是不记录索引id的, 那么应该怎么解析呢?

undrop-for-innodb的做法是每个溢出页都放在pages-vda1/FIL_PAGE_TYPE_BLOB目录下面, 解析的时候需要哪个page就去读哪个page. 但如果存在相同的pageid的溢出页时会怎么样呢?

FIL_PAGE_INDEX 目录的文件是根据indexid来的, FIL_PAGE_TYPE_BLOB目录下的文件是根据pageid来的

总结

准备使ibd2sql支持解析undrop-for-innodb碎片页的时候, 看了下undrop-for-innodb的原理, 发现其还不支持8.0环境, 故尝试使其与ibd2sql结合的效果, 还不错. 后续ibd2sql也会引进该功能(不再傻兮兮的解析文件系统了...)

根据indexid,spaceid直接扫描磁盘,然后尽可能的还原为ibd文件, 可能实现起来更简单点. 但如果目标文件很大的话, 还原出来的ibd文件也可能很大了, 即使实际数据并不算多. 道阻且长.

备份很重要!

参考:

https://github.com/twindb/undrop-for-innodb

https://github.com/ddcw/ibd2sql
