Optistruct非线性分析怎么做？完整步骤指南

非线性分析概念

在工程实践中，非线性分析特指在结构响应计算过程中，纳入材料非线性、几何非线性及接触非线性等关键因素的分析方法。不同于仅基于线性假设的分析模式，非线性分析能更精准、全面地还原真实工程场景下的结构行为特征。特别是当结构处于极端工况、材料发生屈服、出现几何大变形或存在接触作用时，传统线性假设往往难以成立，此时非线性分析的优势便会充分凸显。

非线性分析主要包括以下几个方面：

1. 材料非线性：材料的应力-应变关系不再是线性的，常见于弹塑性材料、超弹性材料等。
2. 几何非线性：在大变形情况下，结构的几何形状发生变化，导致载荷和位移之间的关系变得非线性。
3. 接触非线性：接触界面的行为和相互作用会影响结构的整体性能，这种现象在零部件联接、摩擦和滑移中尤为明显。

非线性分析使用领域

非线性分析在多个领域得到广泛应用，例如在航空航天领域中，结构常常需要进行在极端载荷下的疲劳和屈服分析；在汽车工业中，非线性分析用于碰撞分析和车身结构强度评估；在土木工程中，它可用于评估桥梁和建筑物在地震、风荷载等极端情况下的响应；而在机械工程中，分析机器组件在高应力状态下的行为也依赖于非线性分析技术。这些应用展示了非线性分析在确保结构安全和性能方面的重要性。

OptiStruct 非线性分析流程

OptiStruct 是 Altair 提供的强大CAE软件，支持复杂的非线性分析。下面是进行 OptiStruct 非线性分析的基本步骤：

步骤 1：定义模型

• 创建几何模型：使用 CAD 软件创建模型，或在 OptiStruct 中使用内置的建模工具。
• 导入几何体：可以通过多种格式（如 STEP、IGES、Parasolid 等）导入几何体。

步骤 2：材料与属性定义

材料选择：为模型中的每个零件指定材料属性，非线性分析常用的材料模型包括：

• 弹塑性材料（如钢）
• 超弹性材料（如橡胶）
• 具有屈服强度的其他材料模型

定义塑性行为：如果使用弹塑性材料，需要定义应力-应变曲线，可能使用双线性、三线性或任意形式的模型。

步骤 3：创建网格

• 网格划分：为几何体生成有限元网格。对于非线性分析，需要关注网格的质量，确保在应力集中的区域网格足够细致。

步骤 4：施加边界条件与载荷

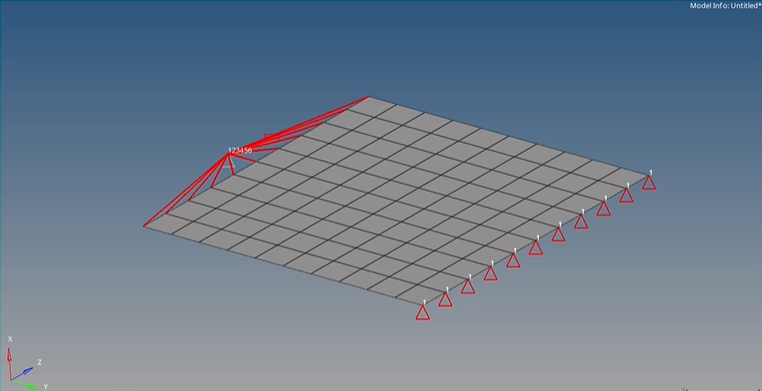

• 设置边界条件：指定固定或约束条件，以模拟真实世界中支撑和约束的效果。
• 施加载荷：根据实际情况施加静态或动态载荷，可以是集中载荷、均布载荷或时间依赖的载荷。

步骤 5：选择分析类型与求解设置

选择分析类型：在 OptiStruct 中选择适当的非线性分析选项，例如：

• 静态非线性分析
• 动态非线性分析
• 接触分析

求解设置：配置求解器的参数，包括收敛标准、时间步长等。这是确保分析成功的重要步骤。

步骤 6：运行分析

通过 OptiStruct 的求解器运行非线性分析，监控计算过程，确保其在预设的收敛标准内完成。

步骤 7：结果后处理

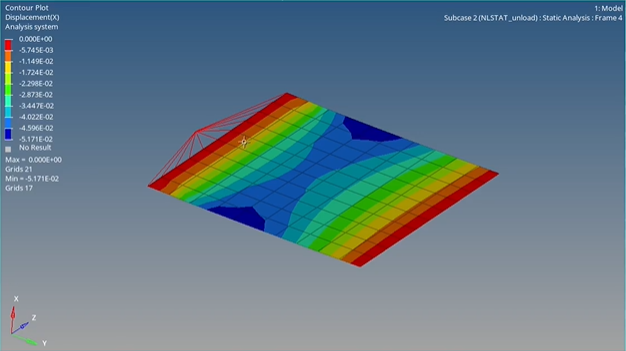

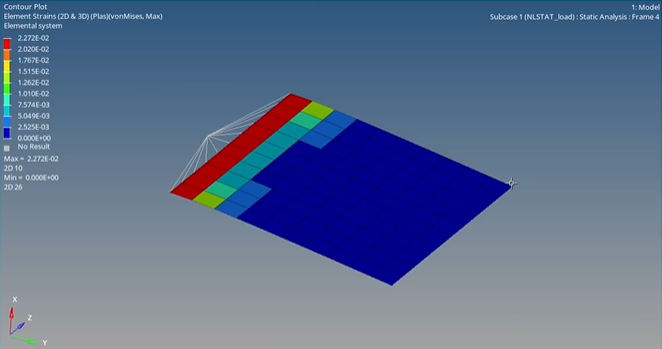

查看分析结果：使用 OptiStruct 的后处理工具查看结果，包括位移、应力、应变等。

结果评估：分析不同工况下的结构行为，验证设计是否满足需要的性能标准。

步骤 8：优化与迭代

根据分析结果，进行设计优化。在多次迭代中，调整设计参数，以达到最佳结构性能。

对于工程设计而言，非线性分析是无法替代的关键环节，其在复杂物理条件下的精准分析能力，直接影响设计方案的科学性。通过 OptiStruct 实施非线性分析，工程师可有效实现结构性能的预测与优化，确保产品满足安全性与可靠性要求。扎实掌握上述分析步骤，将助力您在实际工程中成功开展非线性分析，为产品设计提供可靠技术支撑。
