如何低成本调试FPGA-PCIE

前言

PCIe 是 FPGA 项目中常见且关键的高速接口，许多工程师都希望掌握这项技术。然而，PCIe 的学习门槛并不低，初学者常常被环境配置难题所困扰。

想要调试 PCIe，不仅要熟悉 IP 核的使用，还需要理解 PCIe 的硬件架构、协议细节，以及相关的软件驱动。这一整套体系对初学者来说复杂且琐碎，而且光是“看懂”还远远不够——真正的掌握必须依赖反复的实战调试与验证。

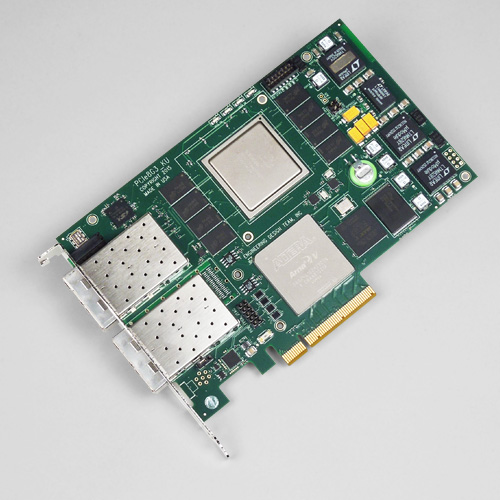

你可能手头已有一块带 PCIe 金手指的 FPGA 开发板，跃跃欲试准备动手，却发现最大的问题竟是缺乏一套合适的测试环境。例如：

• • 需要拆开主机，将开发板插入 PCIe 插槽；
• • 没有集显的 CPU 会在移除显卡后导致无显示；
• • 临时购买新主机又成本过高……

那么，有没有一种更低成本、更易上手的 PCIe 测试环境搭建方案？

本文将从实际出发，介绍一种低成本构建 PCIe 测试平台的方法，帮助你快速迈出学习 PCIe 的第一步。如果你有更好的建议或实践经验，也欢迎在评论区留言交流！

说明

要想调试 PCIe，关键是要有一个具备 PCIe 插槽的测试平台。目前主要有两种可行方案：

• • 方案一：使用雷电接口转接 PCIe 插槽成本约 500 ~ 600元；
• • 方案二：组建一台成本约 100 ~500元、能够支持 PCIe 3.0 的轻量级测试小主机。

博主在实际测试和开发过程中，更推荐方案二，性价比更高。当然，本文也将详细介绍这两种方案，供大家根据自身条件选择最适合的方式。

方案一：雷电拓展坞

什么是雷电接口

有些人可能不清楚什么是雷电接口，Thunderbolt，是一种高速数据传输接口，它同时支持数据、视频、音频和电力传输。雷电接口主要有雷电3和雷电4两种，它们都基于Type-C接口，但雷电接口在传输速度和功能上都远超普通的Type-C接口。

其实就是你电脑上类似 Type-C 的接口。在你购买电脑或主板时，厂商可能会以“支持雷电接口”作为一个噱头。特别是对于没有 PCIe 插槽的笔记本来说，雷电接口就显得尤为重要——你可以通过雷电转 PCIe 的扩展坞外接显卡。既然能插显卡，自然也就能插FPGA了。

主流的雷电3和雷电4都支持40Gbps的传输速度，是USB 3.0的四倍，USB 3.1的二倍，能够更快地传输大型文件、进行视频编辑等。

‍

雷电接口优势与劣势

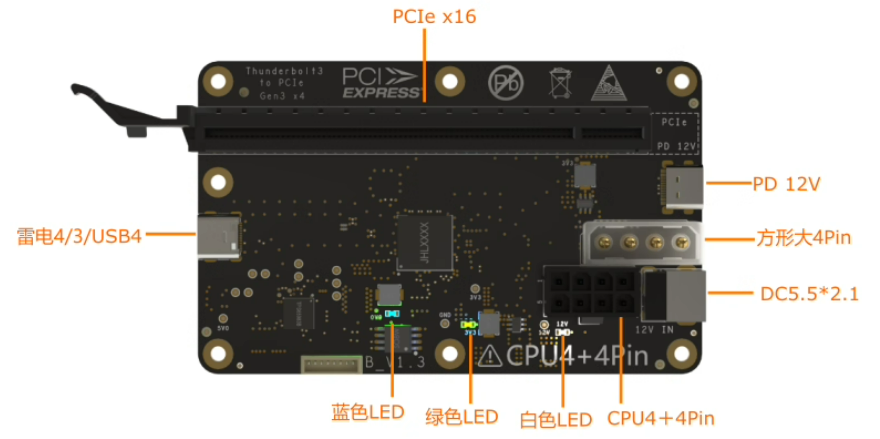

雷电接口的优势在于轻便易用：只需插上一张小巧的扩展板卡，就能在电脑上直接进行 PCIe 测试。然而，它的劣势也很明显——你必须使用支持雷电接口的电脑。

可能前面提到时你就注意到了，雷电接口的最大传输速率为 40Gbps，这恰好可以满足 PCIe Gen2 x8 的带宽需求。但实际上，这类雷电扩展坞最初是为外接显卡设计的，因此它们几乎不可能只是 Gen2 规格，通常至少支持到 Gen3。

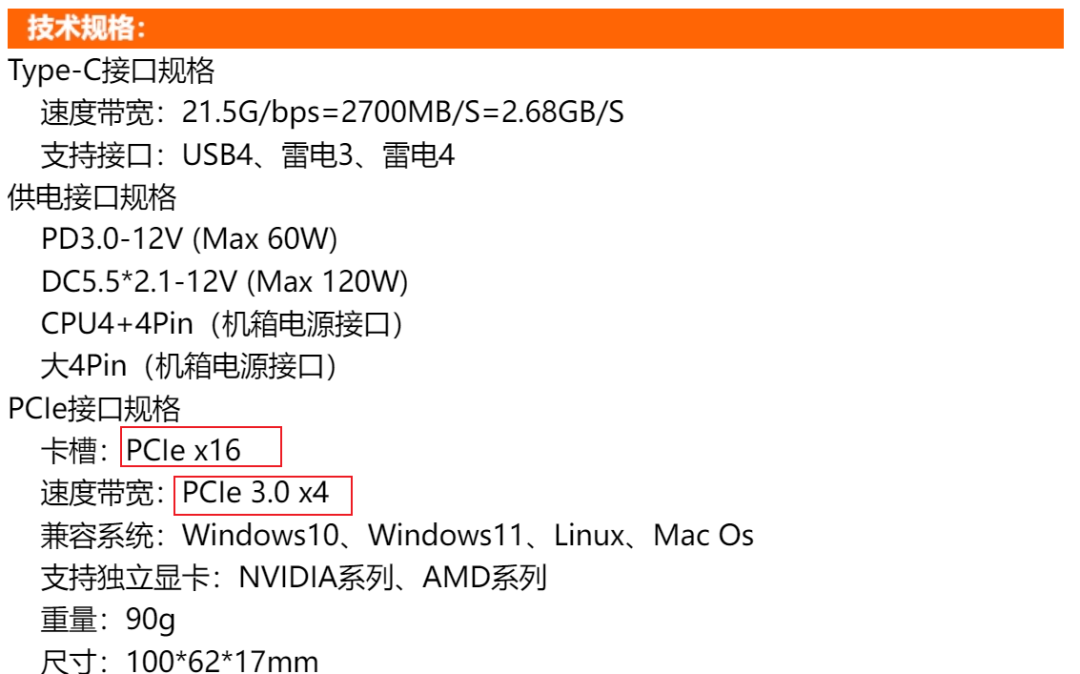

以 PCIe Gen3 为例，其单通道（lane）的理论带宽为 10Gbps，因此雷电接口最多可支持到 PCIe Gen3 x4。你在某些电商平台上搜索“雷电接口转 PCIe 扩展坞”时会发现一个现象：虽然它们的物理插槽是 x16，但实际仅支持 x4 的带宽，这是由于主流的雷电接口本身并不具备支持 PCIe Gen3 x8 甚至 x16 的能力。

方案二：小主机方案

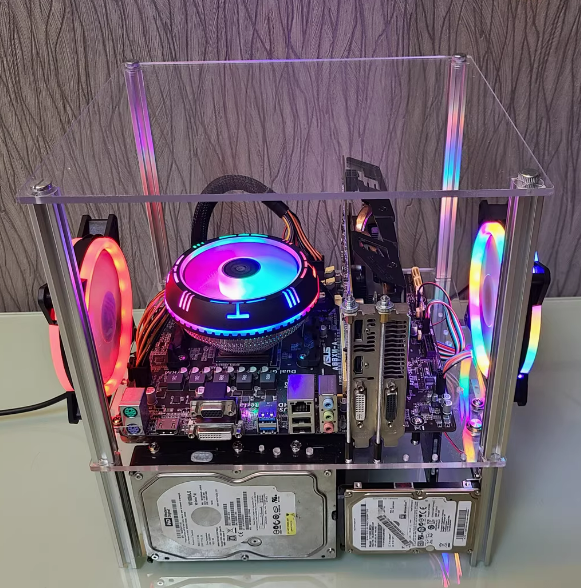

那么，我们有没有更低成本的方案呢？当然有！我们可以选择最便宜的支持 PCIe 3.0 的 CPU 和主板，再搭配一个亚克力机箱（甚至是最便宜的鞋盒都可以）再刷上Linux，来搭建这套轻量级测试主机。

在不进行 PCIe 测试的时候，这台主机还可以兼作软路由、NAS 或家庭服务器（电源买好点） ，实现一机多用，性价比极高。

CPU和主板选择

我们可以选择 i3-4130 作为处理器，目前二手价格大约 15 元左右，搭配一块 B85 主板（约 70 元），也可以选用部分支持 PCIe 3.0 的 H81 主板，价格更低，约 50 元。具体主板是否支持 PCIe 3.0，建议查阅官方资料或咨询卖家确认。

内存方面，推荐使用 8GB DDR3，价格在 40 元左右。存储可根据主板是否带 M.2 接口，选择 128GB M.2 固态硬盘 或更便宜的 64GB SATA 接口固态硬盘，约 55 元左右。散热器可以选用 二手拆机风扇（当然白萝卜也不是不行），价格约 10 元。

如果追求外观整洁，可搭配一款 小型亚克力机箱，约 35 元。电源建议使用 拆机的 300W/200W 品牌电源，大约 40 元。如果对安全更为看重，也可以选择购买全新的电源，价格在 100 元出头。

如果你觉得逐个配件购买过于麻烦，也可以直接选购 H81/B85 主板套装（含 CPU 和内存），只是价格通常会比单独购买贵 约 100 元左右。

需要注意的是，如果选用二手电源一定要购买大厂品牌电源，千万 不要贪便宜 买小作坊生产的电源，否则可能会有火灾风险。

配置清单

以上价格均为常见中间价位，实际购买中还有可能会便宜一半。可根据预算自行斟酌。

‍

使用前注意事项

建议在插入 FPGA 板卡之前，先使用万用表测量主板金手指供电引脚的电压，或者花十几二十块购买一张亮机卡，检查 PCIe 插槽的供电是否正常。 虽然整套测试主机的成本较低，但 FPGA 板卡本身价格不菲，一旦出现供电异常，可能会造成不可逆的损坏。因此，在正式使用前做好基础电压测试，是非常必要的保护措施
