Xilinx FPGA中COE文件格式详解

本篇主要讨论Xilinx FPGA中COE文件格式详解

COE（Coefficient）文件是一种纯文本文件，用于向Xilinx设计工具（如Vivado和ISE）初始化块存储器（Block RAM, BRAM） 或配置 数字信号处理器（DSP48） 的系数。它的核心作用是提供一个简单的方式，将大量初始数据或系数值预先设置到FPGA的硬件资源中。

基本结构

一个COE文件包含两个主要部分：

文件头信息（Header）： 定义数据格式的指令行。

数据部分（Data）： 实际的数据值。

文件由分号 ; 开头的注释行和有效的指令/数据行组成。注释可以帮助理解和维护文件。

语法详解

a) 文件头指令

头信息由两行关键的指令构成：

memory_initialization_radix

含义： 指定数据部分中数字的进制（基数）。

可选值： 2： 二进制 (Binary) 10： 十进制 (Decimal) - 最常用 16： 十六进制 (Hexadecimal)

示例： memory_initialization_radix = 10;

memory_initialization_vector

含义： 这是数据部分开始的标志。后面紧跟的就是实际的数据。

示例： memory_initialization_vector =

数据部分

格式： 数据紧跟在上面的 memory_initialization_vector = 之后。

表示方式： 数据必须按照 radix 指令指定的进制来书写。

radix=10： 0, 1, 255, 1024,

radix=16： 0A, 3FF, ABCD, (注意： 十六进制数字A-F不区分大小写)

radix=2： 0011, 1100, 10101010,

分隔符： 数据之间用逗号 , 分隔（建议使用逗号）。

结束符： 最后一个数据后面也必须有一个逗号，或者可以用分号 ; 表示结束（但通常使用逗号）。

一个完整的COE文件示例

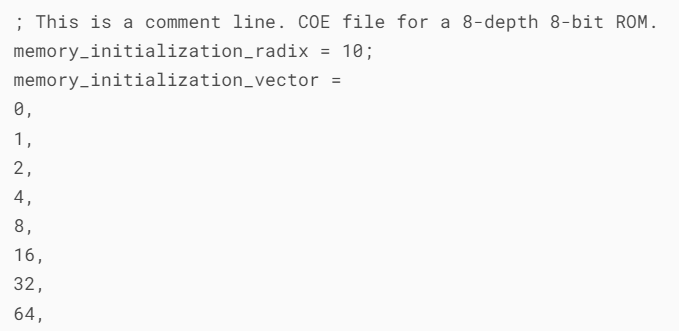

示例：

初始化一个 8x8-bit 的ROM（十进制格式） 这个ROM有8个位置，每个位置存储一个8位宽（0-255）的十进制数。

解释： 存储器的第一个地址（0）初始化为0，第二个地址（1）初始化为1，...，第八个地址（7）初始化为64。

关键注意事项和常见错误

进制一致性： 确保数据部分的值与 radix 指令定义的进制完全匹配。在 radix=10 下写 FF 会导致错误。

数据宽度： 数据值的位宽必须与你在IP核配置中设置的端口宽度一致。 例如，如果你配置BRAM为32位宽，使用十六进制时，每个数据项应该是8个十六进制数字（32/4=8），如 12345678。 如果数据值的位宽小于配置的端口宽度，工具通常会在前面自动补零。例如，在32位宽中写 FF（radix=16）会被读作 000000FF。

数据数量（深度）： 数据项的总数可以小于或等于你在IP核配置中设置的存储器深度。如果小于，剩余的内存位置会被初始化为0。

分隔符： 每个数据之间有逗号（建议使用逗号3），包括最后一个数据。虽然有时最后一个数据用分号也可以，但为了保持良好的习惯，建议全部使用逗号。

文件路径： 文件路径和文件名中不要包含中文或特殊字符，最好只使用字母、数字和下划线，以避免不必要的工具解析错误。

标准的COE文件格式本身不支持非连续的或带有地址标签的初始化

它的工作方式是： 第一个数据值对应地址0。 第二个数据值对应地址1。 依此类推，直到最后一个数据值。

COE文件没有语法可以让您指定像 ADDR 0x100: 0x1234 这样的命令。它的初始化完全是顺序的和基于索引的。

对于大型存储器，强烈建议使用脚本（Python、matlab等）来生成COE文件，以避免手动错误并提高效率。
