HotChips 2025深度解析(一)：AI计算突破“数据传不动”瓶颈，网络与光I/O成关键支撑

本文来自于youtube博主“最佳拍档”的硬核解说(视频链接：https://youtu.be/fgoQYlLT_IY?si=lEgESWSKvmaATEyY)，视频很长但也讲解得超级棒，大家可以看下原视频，总共有一个小时的时间，这里将作者的原稿拆解成三篇来写，分别涵盖：

①AI计算领域 + 网络领域 + 光I/O领域

② CPU领域 + 图形领域

③ 安全领域 + 散热领域

一、开场引言

1. 主持人与大会定位：由 “最佳拍档” 的大飞主持解析，Hot Chips 是芯片及系统设计领域 “年度风向标”，本届大会呈现了三类关键技术 —— 可桌面部署的 AI 超算芯片、光互连技术、十亿瓦级数据中心散热方案，均对未来科技底层逻辑有改写意义。
2. 解析逻辑与议程：按 “AI 计算→网络→光 I/O→CPU→图形→安全→散热” 脉络解析；大会议程分两天 —— 首日聚焦 CPU、安全、图形、网络四大 “基础支柱”（英特尔、IBM、AMD、英伟达等巨头参与），次日聚焦光学、散热、机器学习（针对 AI 时代 “内存焦虑”“低功耗高算力” 等核心痛点）。

二、AI 计算领域：突破 “数据传不动” 核心瓶颈

1. Marvell：优化 “近 - 远内存” 全链路

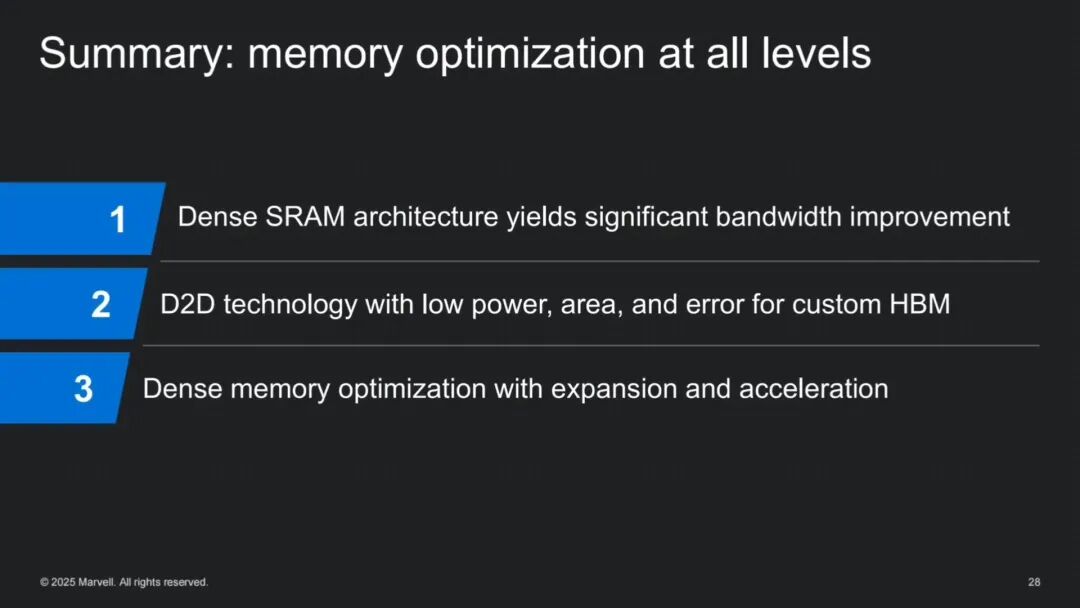

• 核心观点：“存储是唯一重要的东西”，通过三项创新覆盖近内存到远内存优化。

• 具体技术：

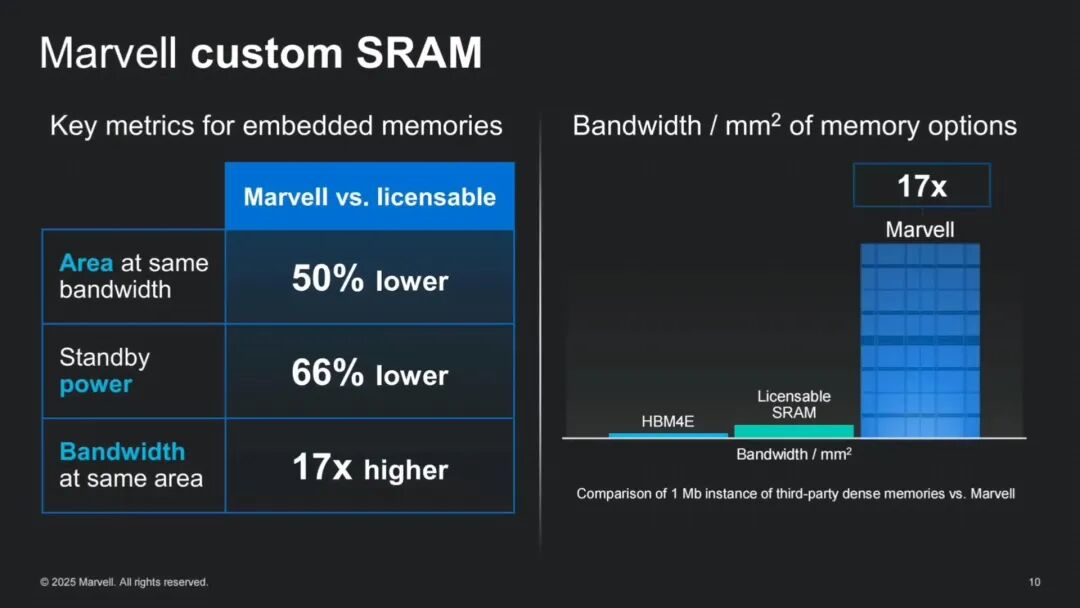

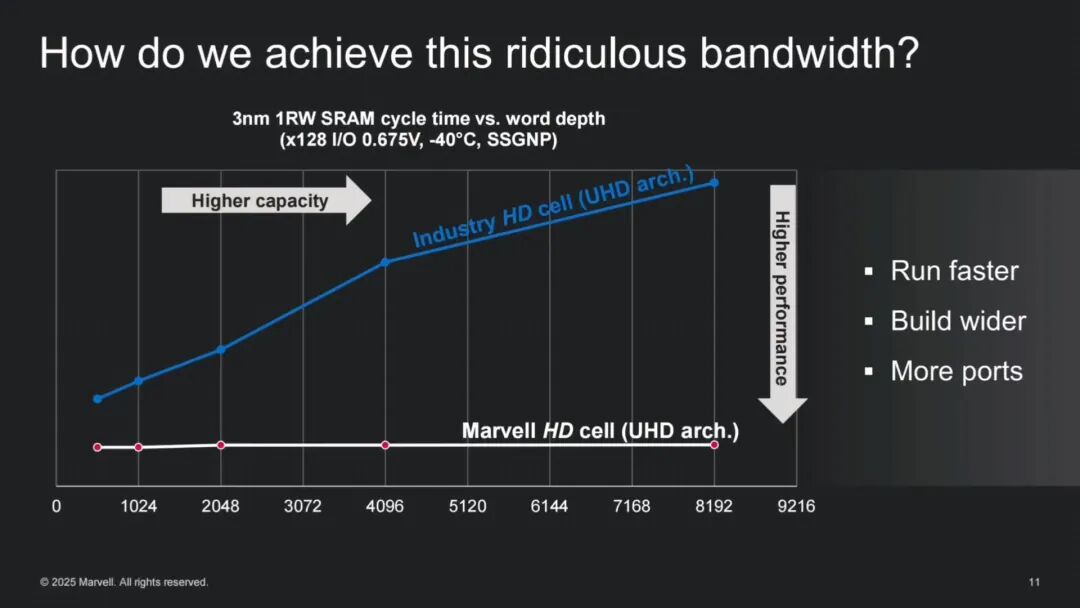

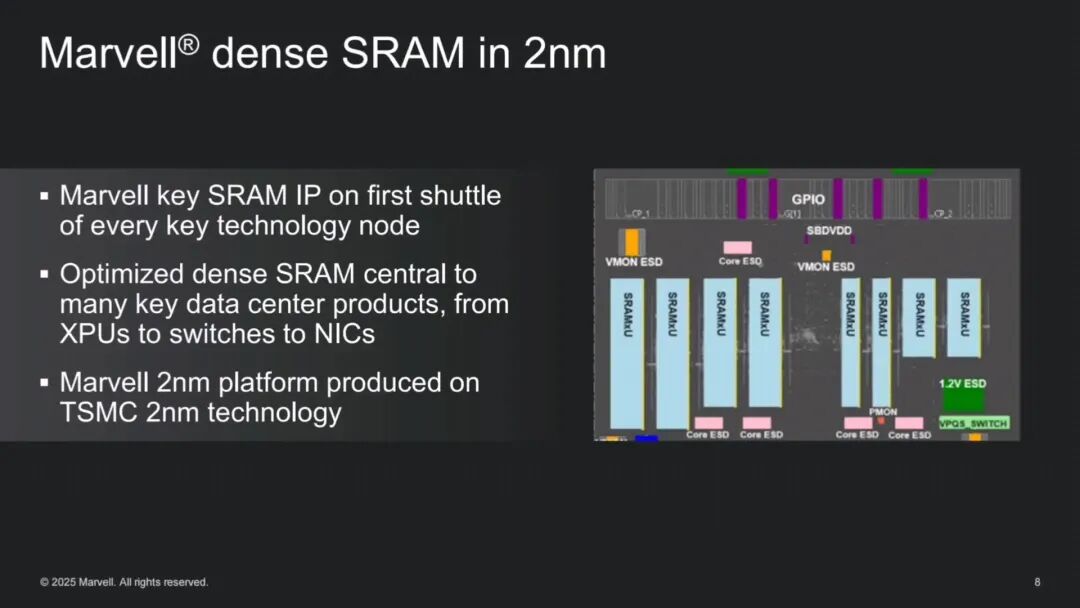

  • 定制 SRAM：业界首款 2nm 设计，提供 6Gb 高速内存；相同工艺下带宽密度为标准 SRAM 的 17 倍，面积减少 50%，待机功耗减少 66%；通过提升运行速度、加宽单元、增加端口，确保 1Mb 大型 SRAM 阵列保持高带宽密度，适配 AI 推理高频数据读取。

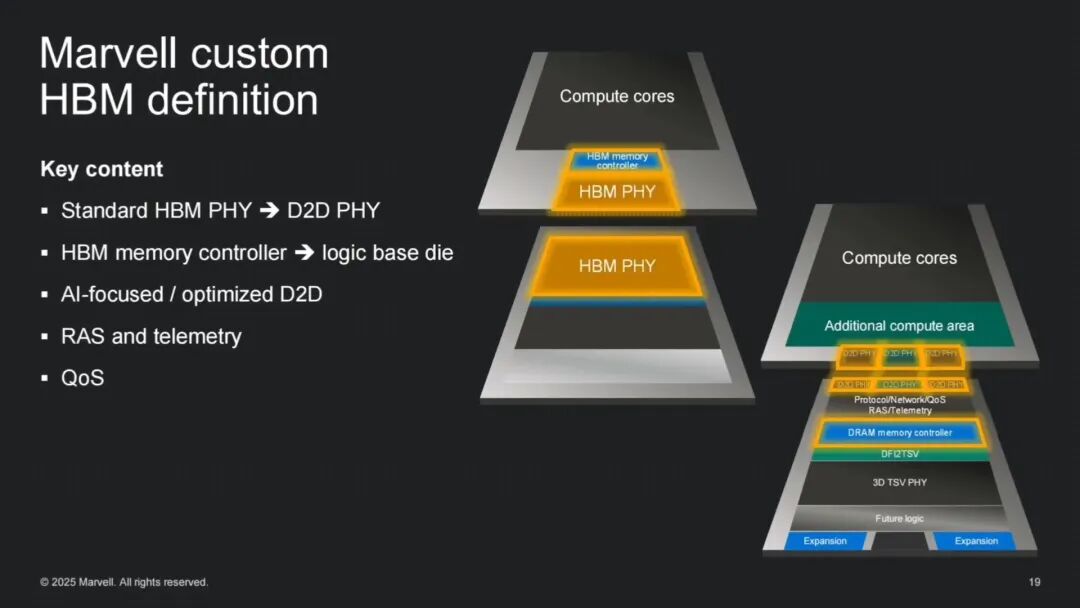

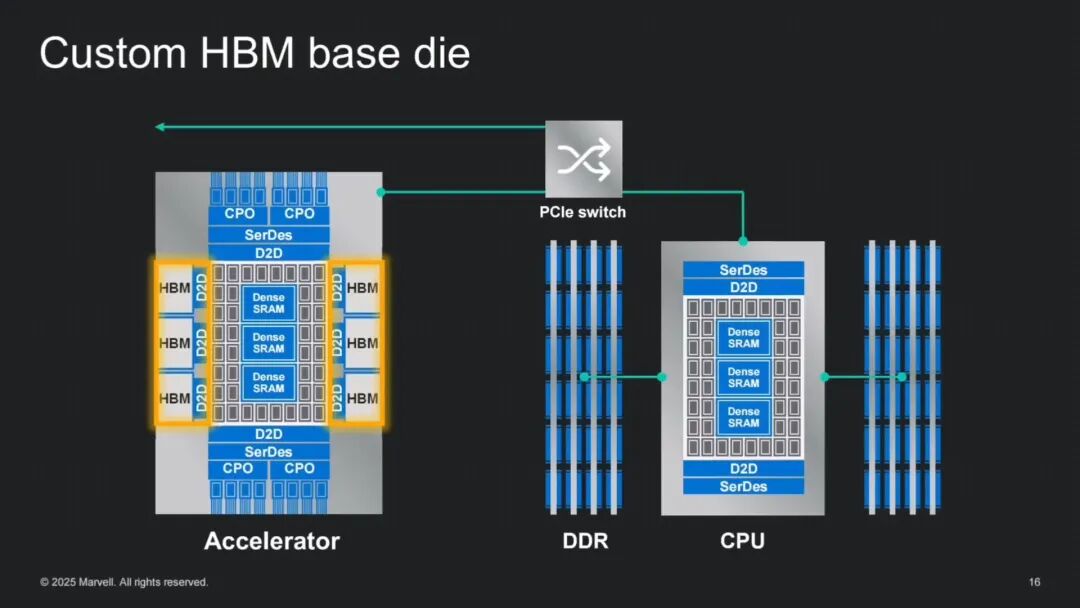

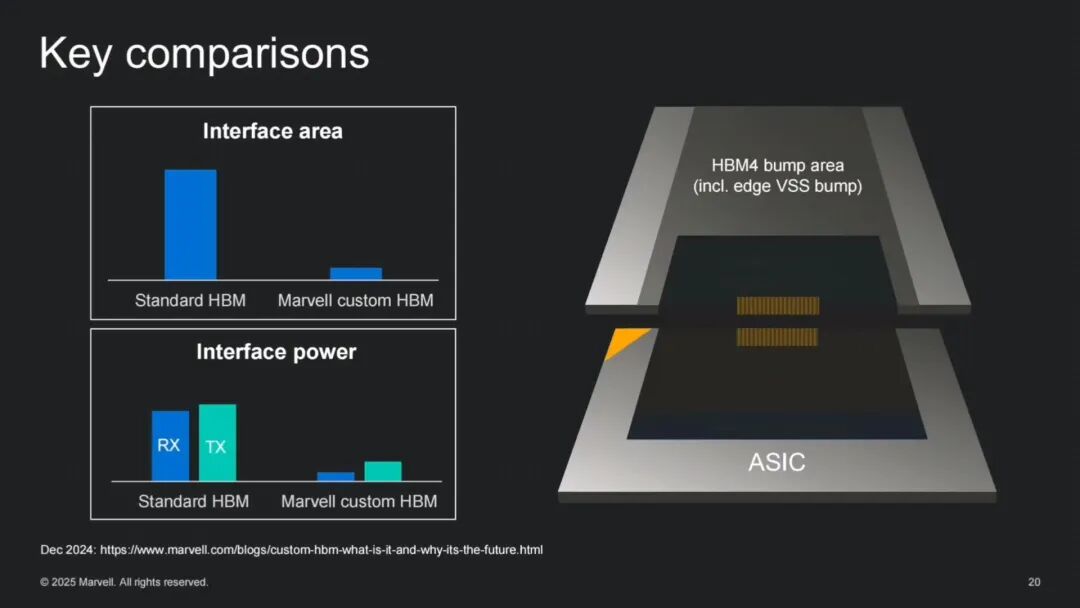

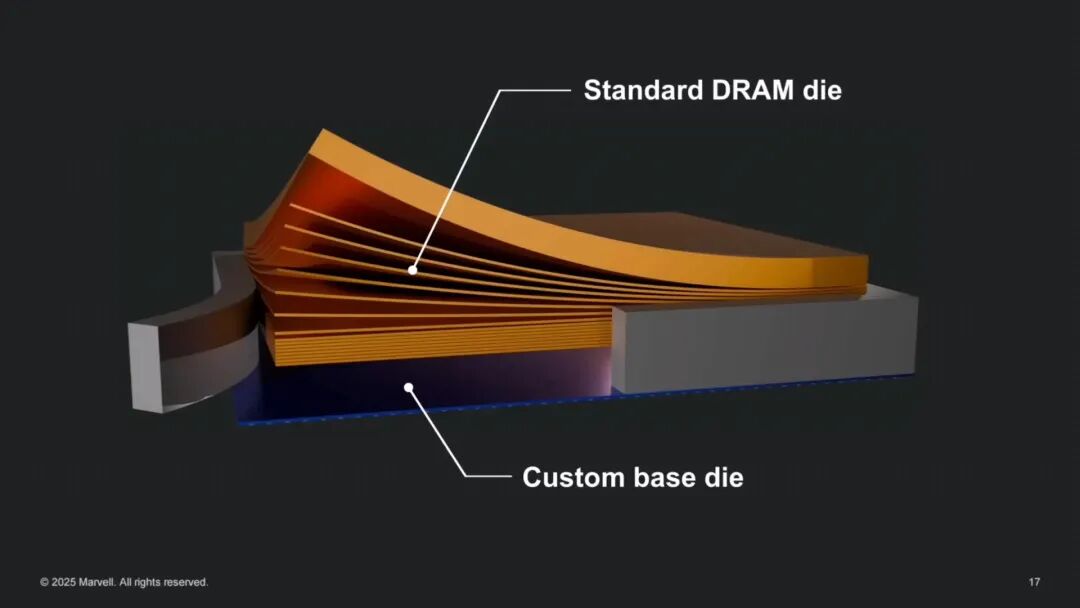

• 定制 HBM：与 SK 海力士、三星、美光合作，优化 HBM 基片与接口，减少 I/O 接口面积；采用标准 DRAM 芯片 + 加速器定制基片，搭配 “30Tbps/mm” 的下一代 D2D IP，缓解物理 / 散热限制，降低功耗，空出空间可容纳更多计算单元。

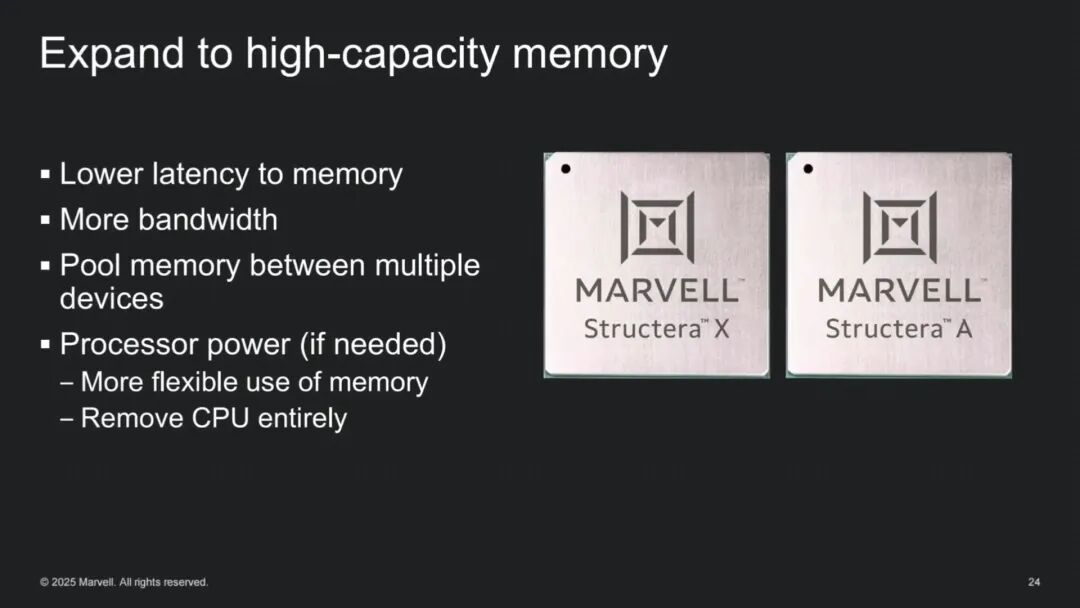

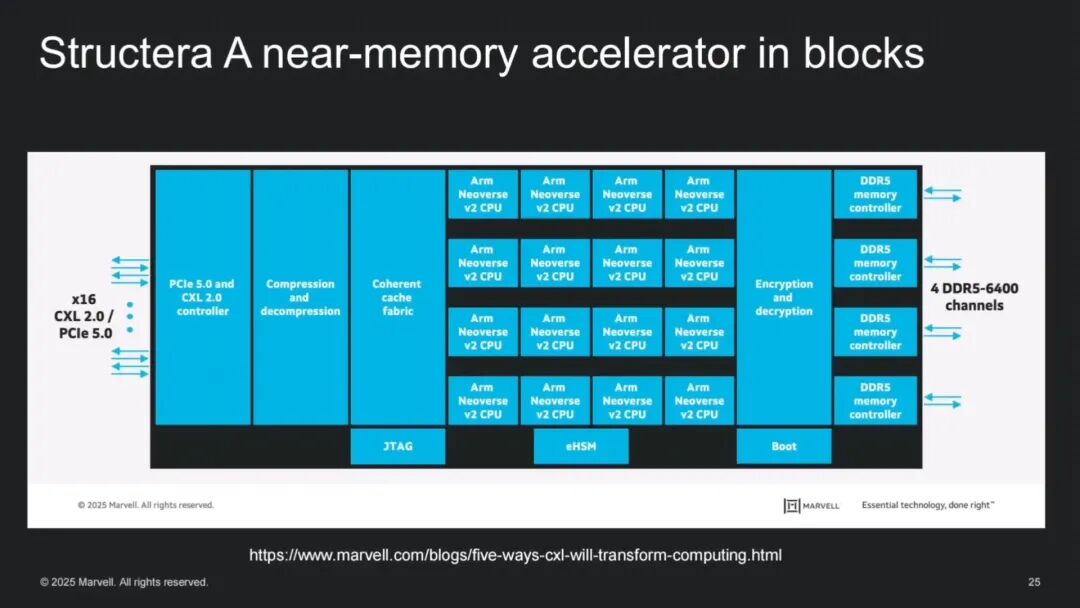

• CXL 控制器：推出 Structera CXL 产品线，解决传统内存扩展 “绕路” 问题（传统需经 CPU 和 PCIe 交换机，延迟高、带宽损耗大）；其中 Structera A 近内存加速器集成 16 个 Arm Neoverse v2 CPU 核心、4 通道 DDR5，内存带宽 200GB/s、容量 4TB，功耗不足 100W；实例：64 核高端 x86 CPU 服务器加该芯片，可增 25% 核心数、50% 内存带宽、4TB 内存，总功耗仅多 100W，每 GB/s 传输功耗下降。

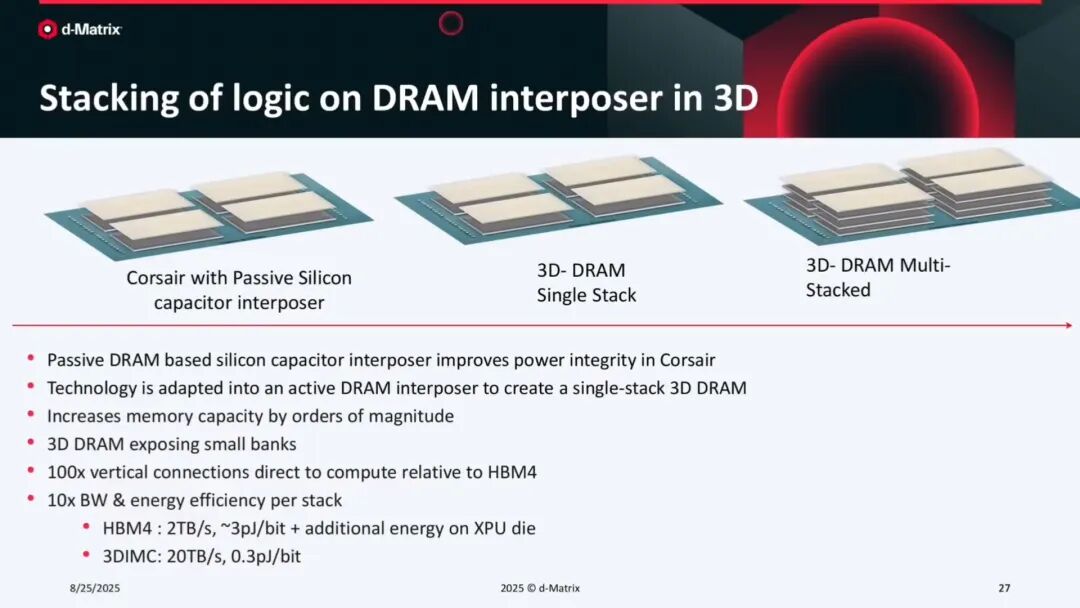

2. d-Matrix：重构 “存内计算” 关系

• 背景：小参数模型性能超大型模型，但生成 token 时受内存限制；实时场景（语音、AI agent）对延迟要求极高，传统架构无法满足。

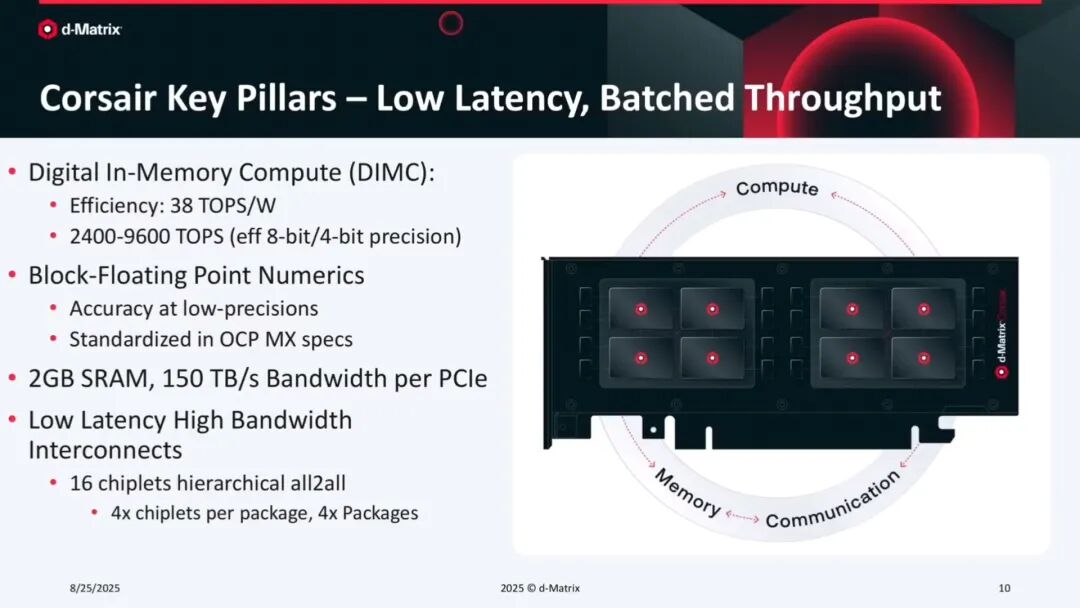

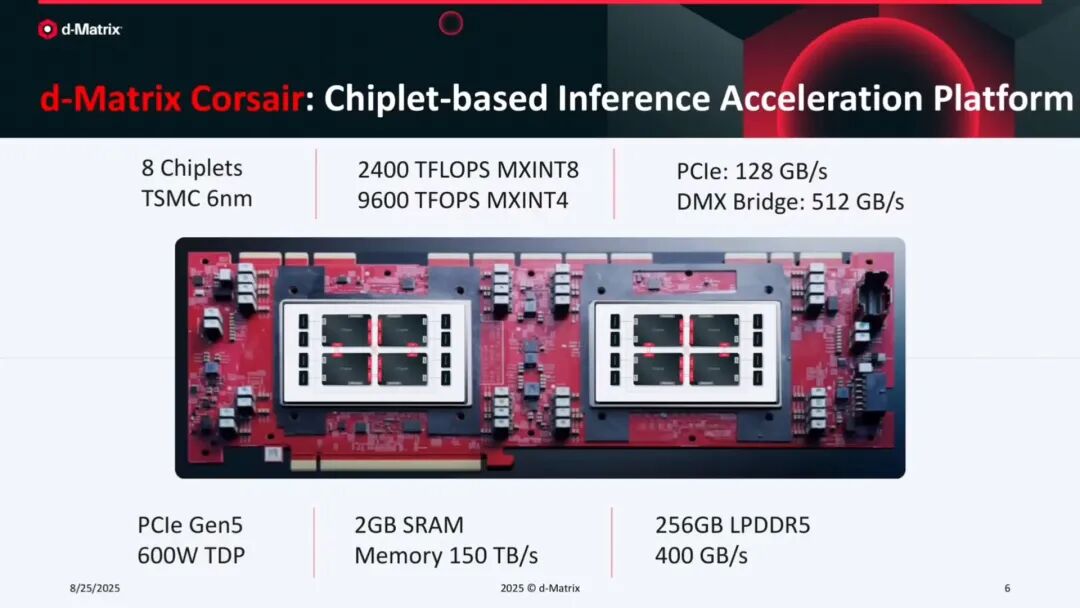

• 核心产品：AI 推理芯片 Corsair
  • 架构与性能：采用数字存内计算架构，搭配自定义矩阵乘法电路和块浮点数据格式；能效 38TOPS/W，FP8 精度算力 2400TOPS，FP4 精度算力 9600TOPS；跑 Llama3-70B 模型单 token 生成时间仅 2ms。

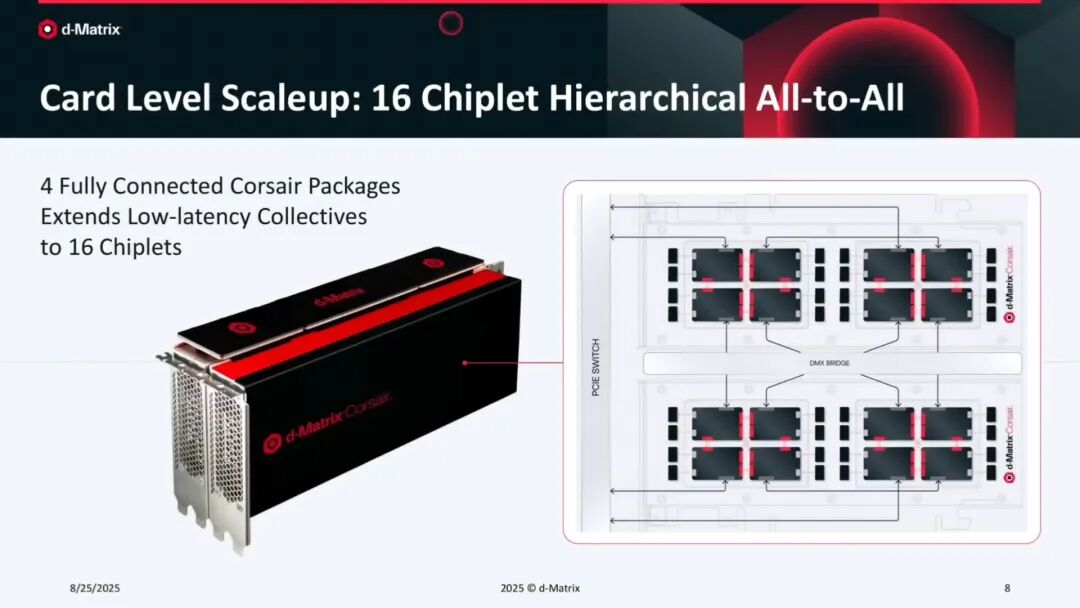

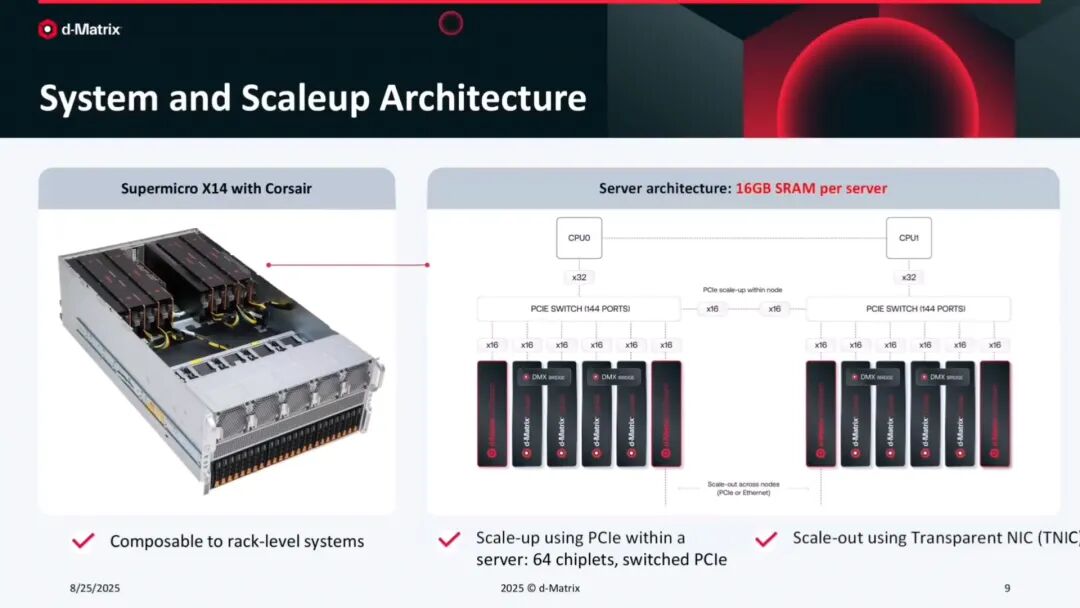

• 硬件设计：台积电 6nm 工艺，每张 PCIe 卡含 2 个封装（每个封装 4 个 chiplet），共 2GB SRAM，内存带宽 150TB/s；支持扩展 —— 两张卡可通过 DMX Bridge 连成 16 个 chiplet（All-to-All 连接），标准服务器可装 8 张卡，还能通过 PCIe 或以太网扩展至多台服务器。

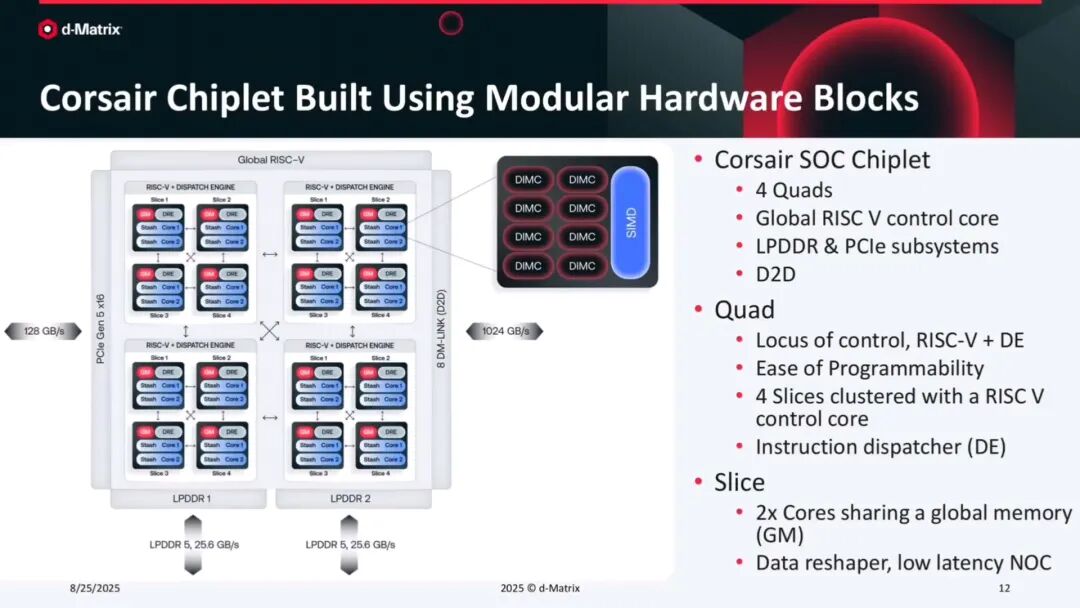

• 细节：每个 chiplet 含 4 个 Quad（每个 Quad 含 4 个 Slice、1 个 RISC-V 控制核心、1 个调度引擎），每个 Slice 含 DIMC 核心、SIMD 核心、数据重塑引擎；支持 “块浮点格式”（一个块内数据用相同缩放因子运算，兼顾整数效率与浮点动态范围）。

3. 华为：“超节点网络” 连接百万级芯片

• 目标：针对十亿瓦级 AI 数据中心，构建 “超节点”（大量设备连成大型计算系统），实现芯片数量扩展至 100 万、带宽 10Tbps，数据传输模式从 “异步 DMA” 转为 “同步加载 / 存储”，可连接 CPU、GPU、内存池、SSD、网卡、交换机。

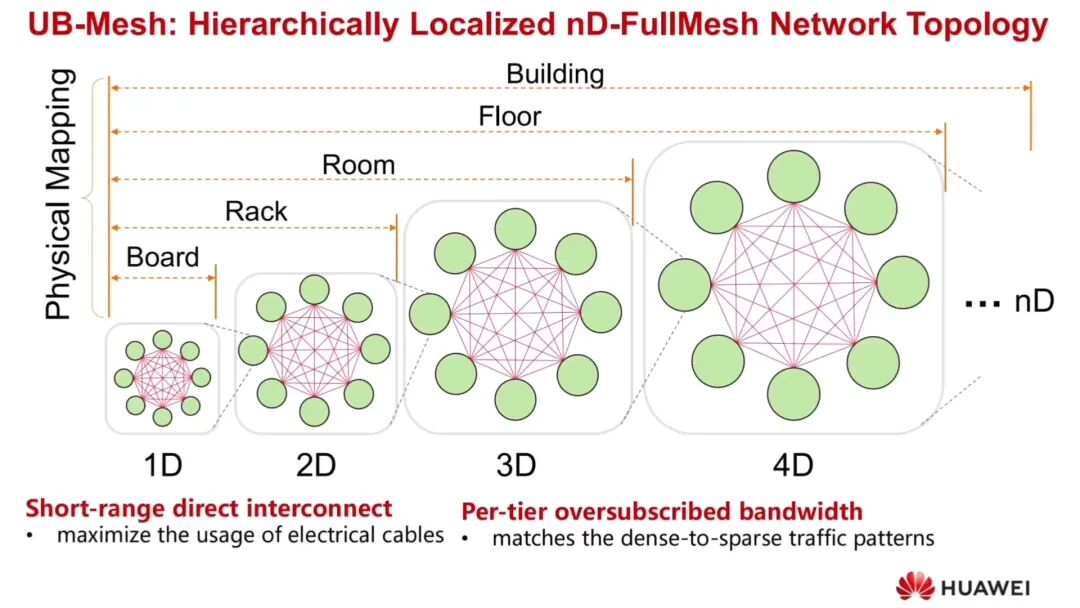

• 解决方案：统一总线网格（UB-Mesh）

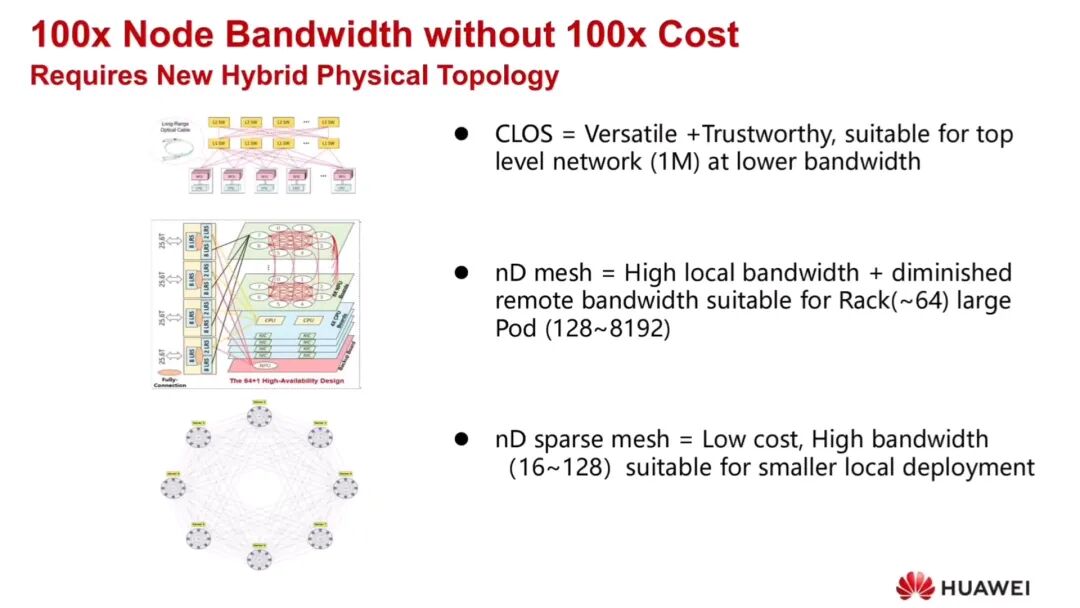

  • CLOS 拓扑：适配 100 万个节点的低带宽顶级网络，特点是多功能、高可靠。

• nD mesh 拓扑：适配 64 节点机架或 128-8192 节点大 Pod，特点是本地带宽高、远程带宽按需减少。
• nD sparse mesh 拓扑：适配 16-128 节点小型部署，特点是成本低、带宽高。

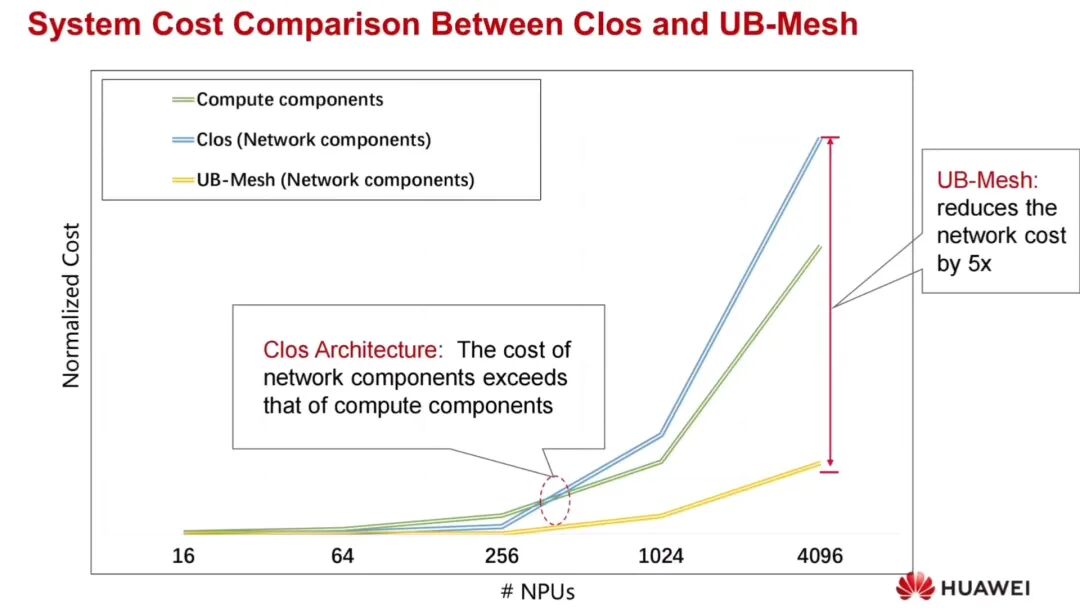

• 核心优势：用 “统一协议 + 混合拓扑” 实现成本 “亚线性增长”（传统网络需 100 倍带宽时成本或涨 1000 倍，UB-Mesh 节点越多成本增长越慢）。

• 拓扑技术：

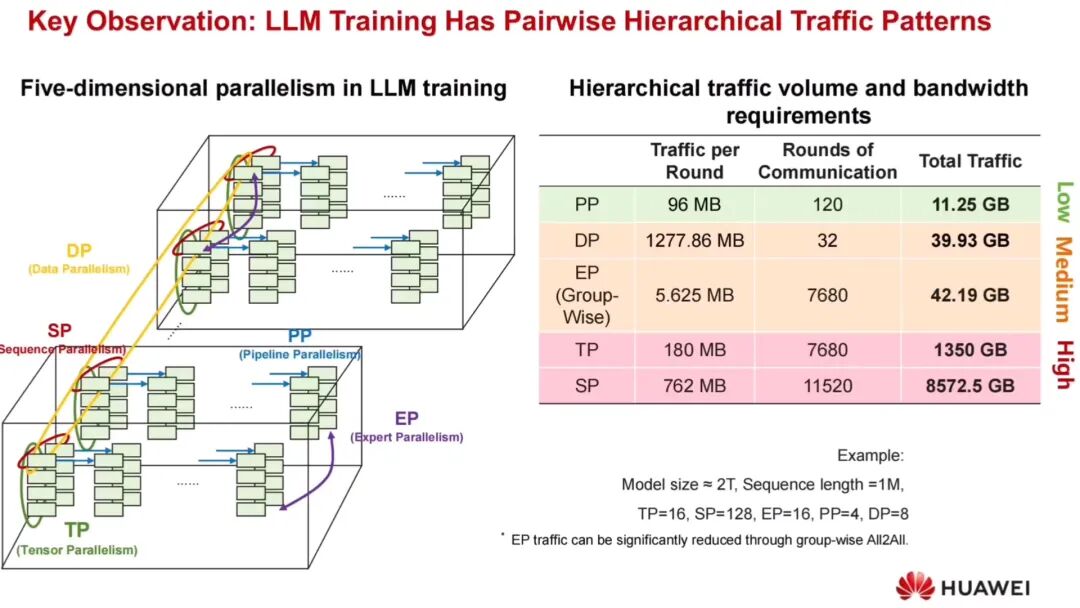

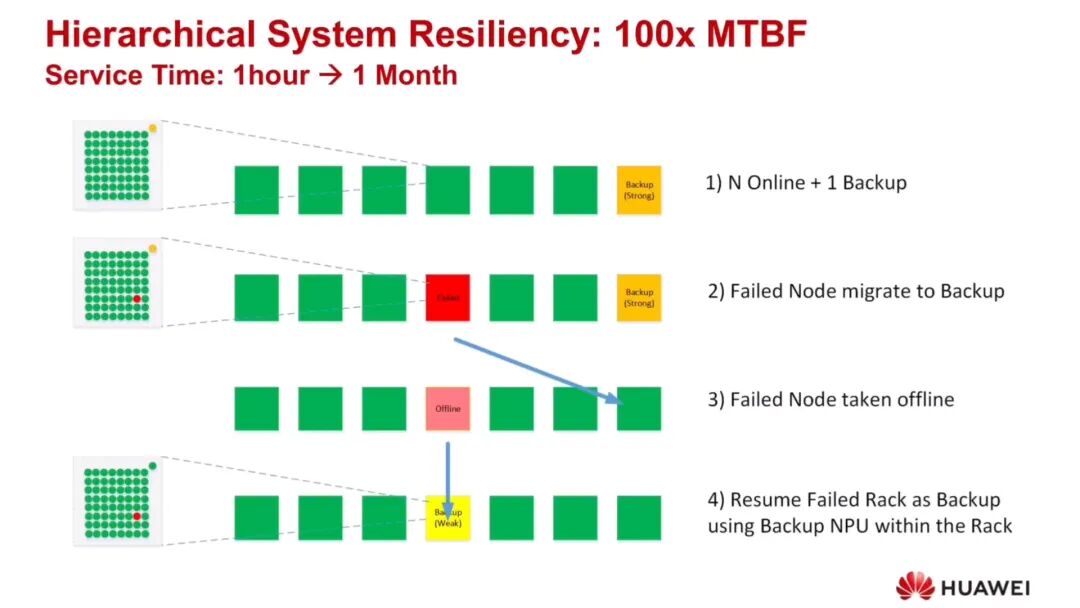

• 可靠性优化：基于大语言模型训练 “流量两两分层” 规律设计拓扑，提升带宽利用率；通过 “链路级重试”（故障时在同模块重试其他光纤链路）、“MAC 交叉连接”（MAC 模块连多个光学模块）减少故障影响；设 “热备机架”（故障机架下线后热备接管，修好后转为新热备），带额外芯片的机架可作 “弱热备” 提供部分算力，目标将 MTBF（平均无故障时间）提升 100 倍。

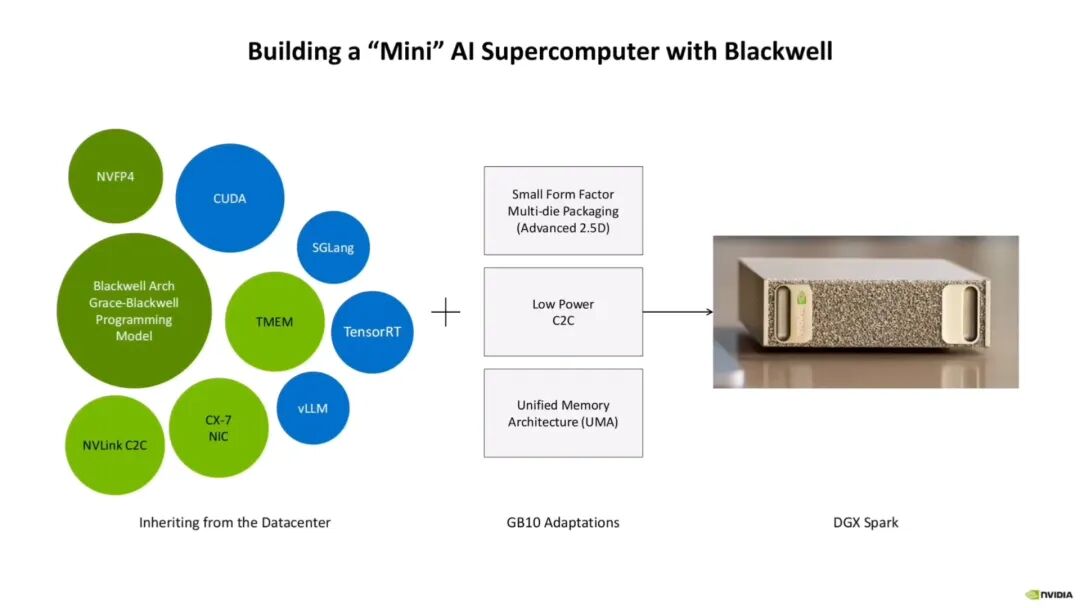

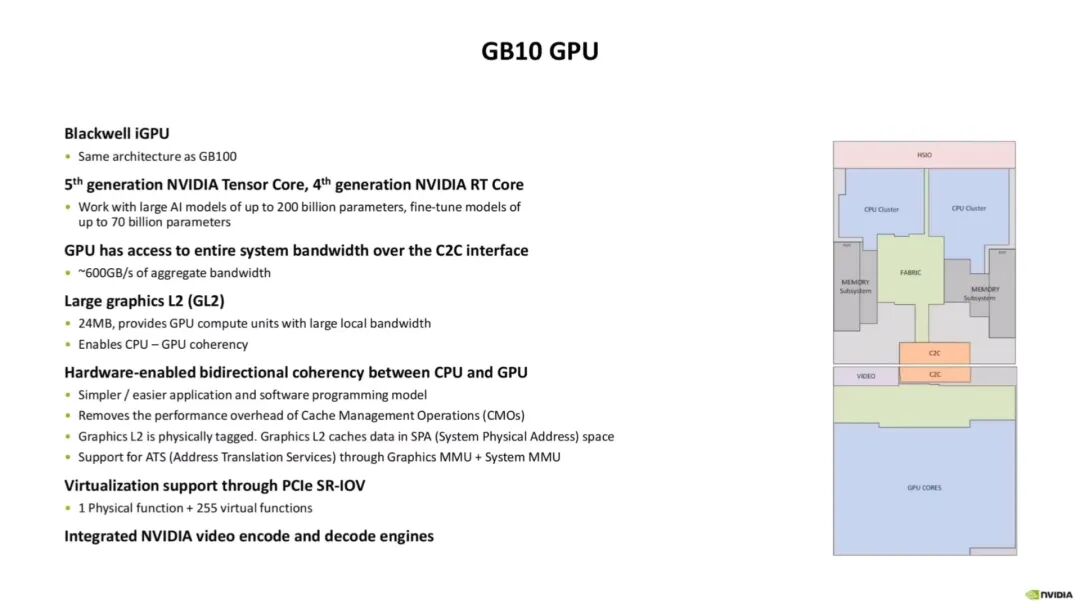

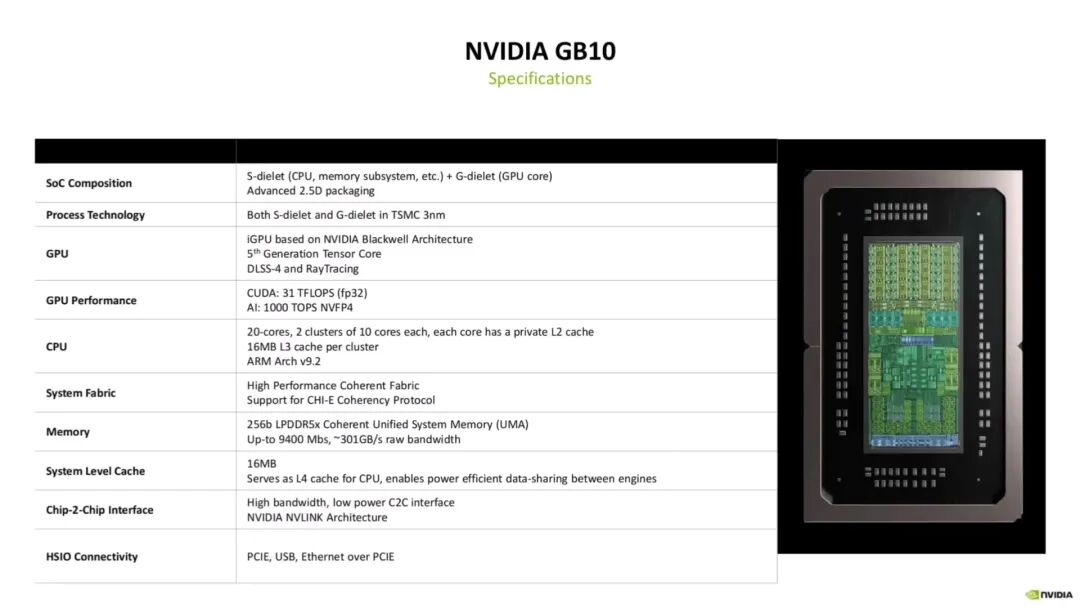

4. 英伟达：桌面级 AI 超算 GB10 SoC

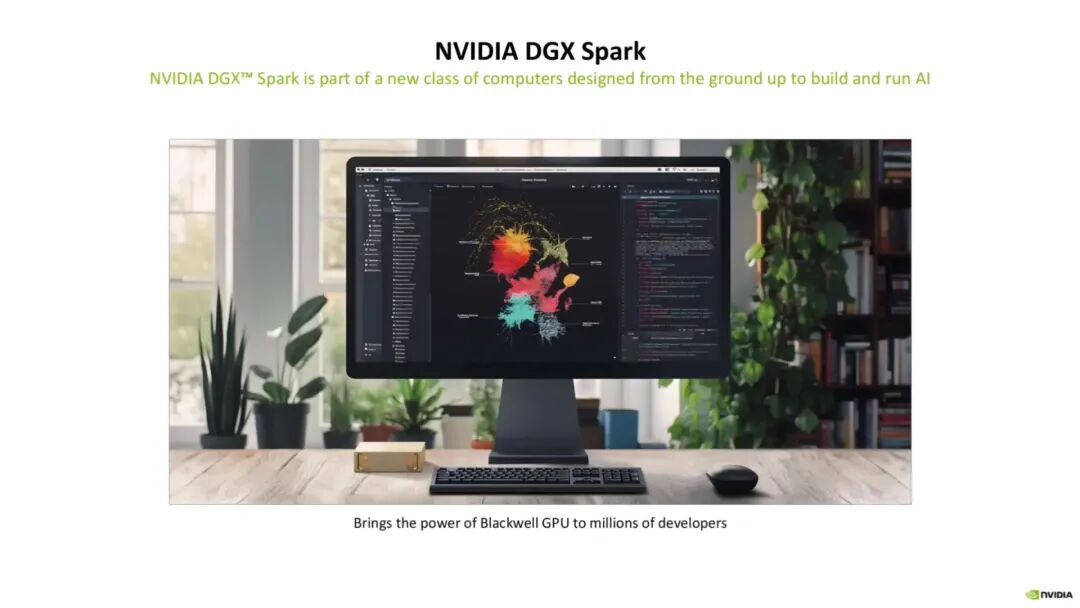

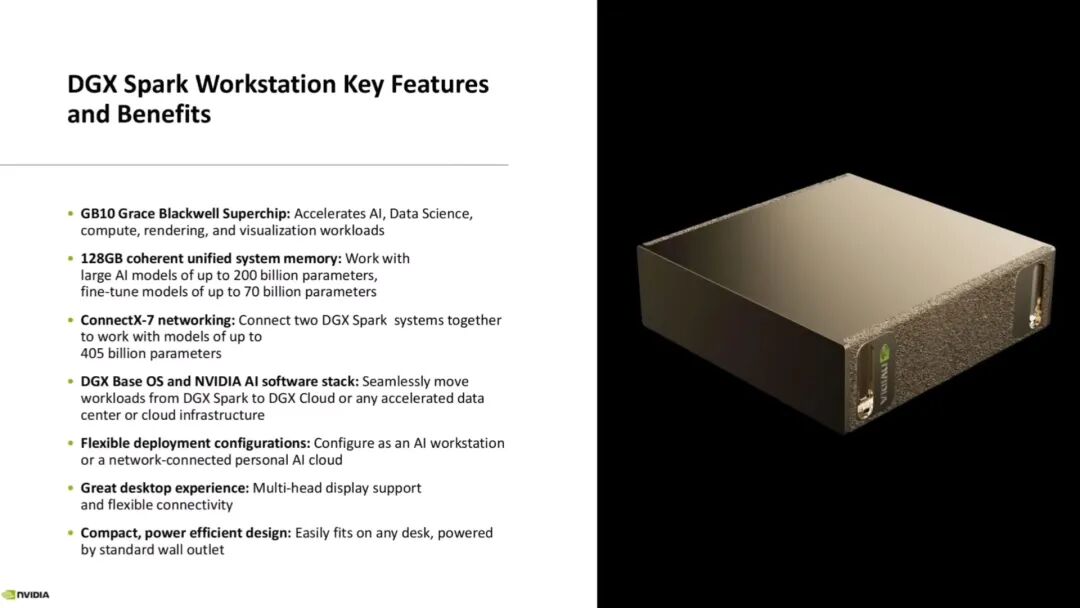

• 定位：将 AI 超算搬至桌面，作为 DGX Spark 小型工作站核心，适配中小企业高性能 AI 计算需求。

• 架构与参数：集成英伟达 Blackwell GPU 和联发科 20 核 Arm CPU；台积电 3nm 工艺 + 2.5D 先进封装，继承 Blackwell 核心功能；128GB 低功耗 LPDDR5x 统一内存，FP32 精度 AI 性能 31TFLOPS，FP4 精度 1000TFLOPS，TDP（热设计功耗）仅 140W（适配桌面场景）。

• 关键优势：24MB L2 缓存实现 CPU 与 GPU 缓存一致性，降低数据传输开销，简化软件开发（无需频繁同步数据）；扩展性：单机能跑 2000 亿参数大模型或 700 亿参数微调模型，用 ConnectX-7 网卡连两台可支持超 2000 亿参数场景。

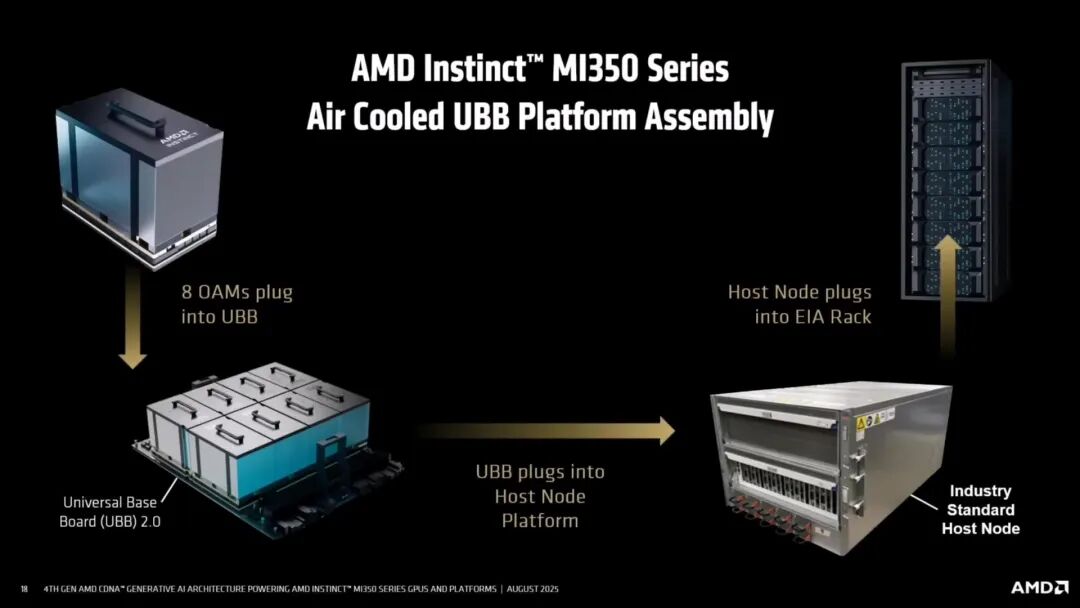

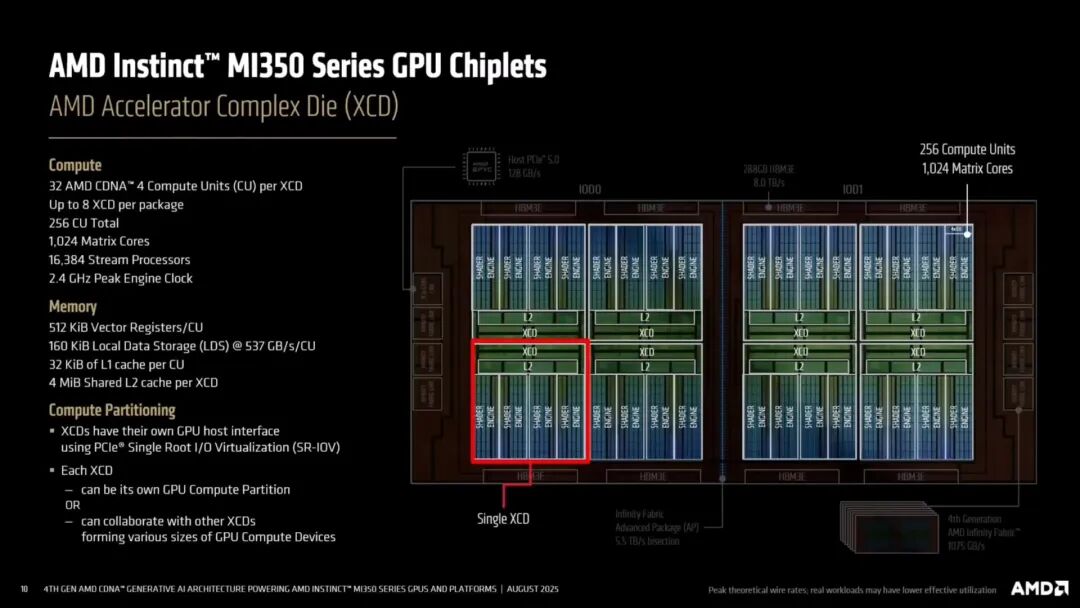

5. AMD：MI350 系列（3D 堆叠 + 低精度支持）

• 架构基础：基于 CDNA 4 架构，专为生成式 AI 设计。

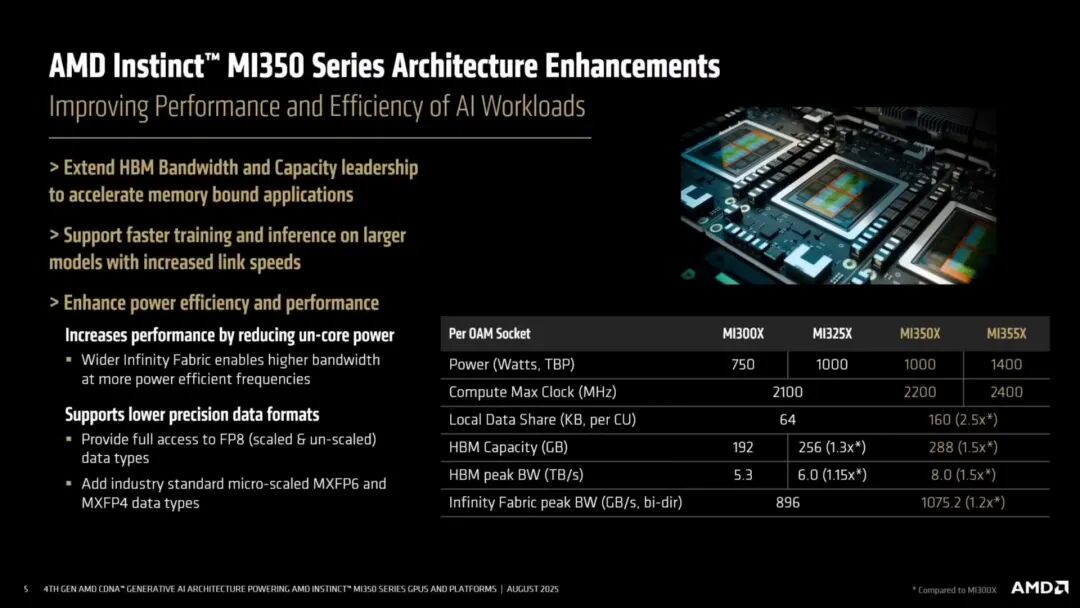

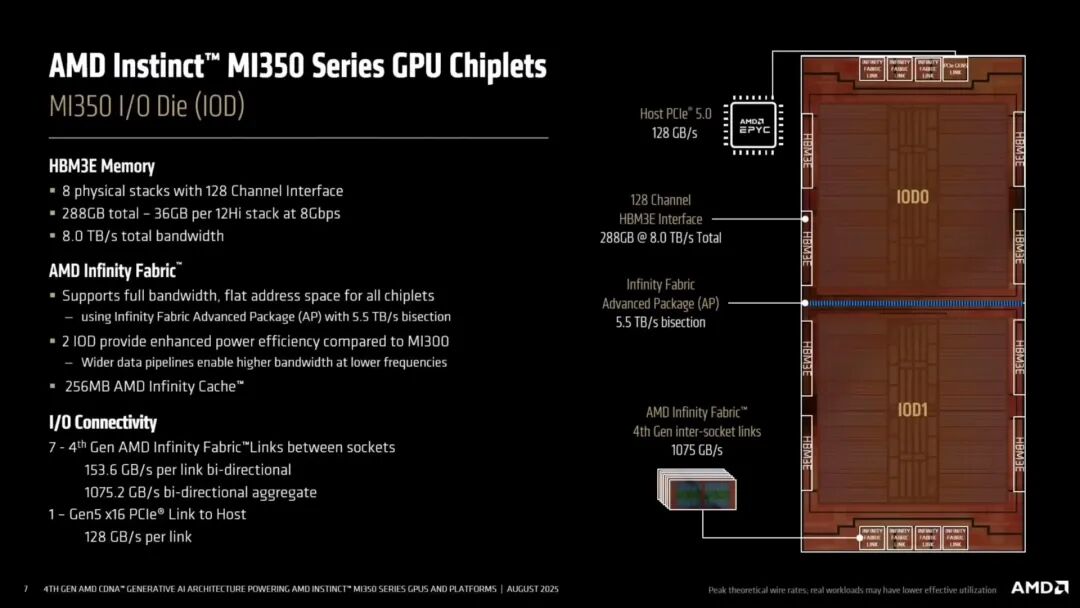

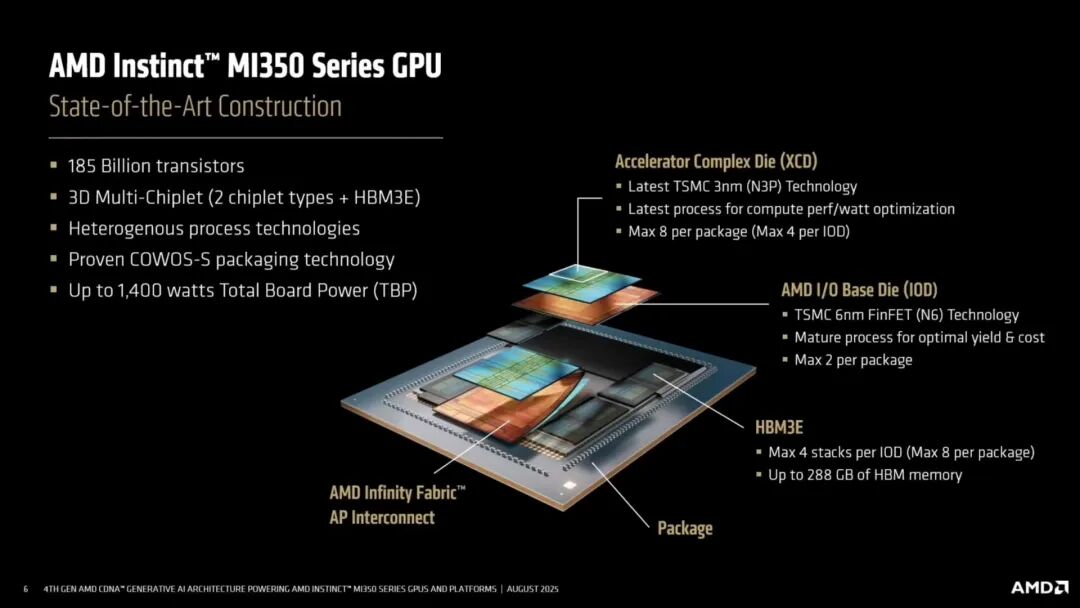

• 硬件设计：3D 芯片堆叠技术，两个 6nm I/O 基片上堆叠 8 个 3nm XCD 芯片，共集成 1850 亿晶体管（AI 芯片第一梯队）；支持标准 OAM 封装，分 MI350X（风冷）、MI355X（液冷，总板功耗 1400W，适合高密度部署，计算性能高于风冷）。

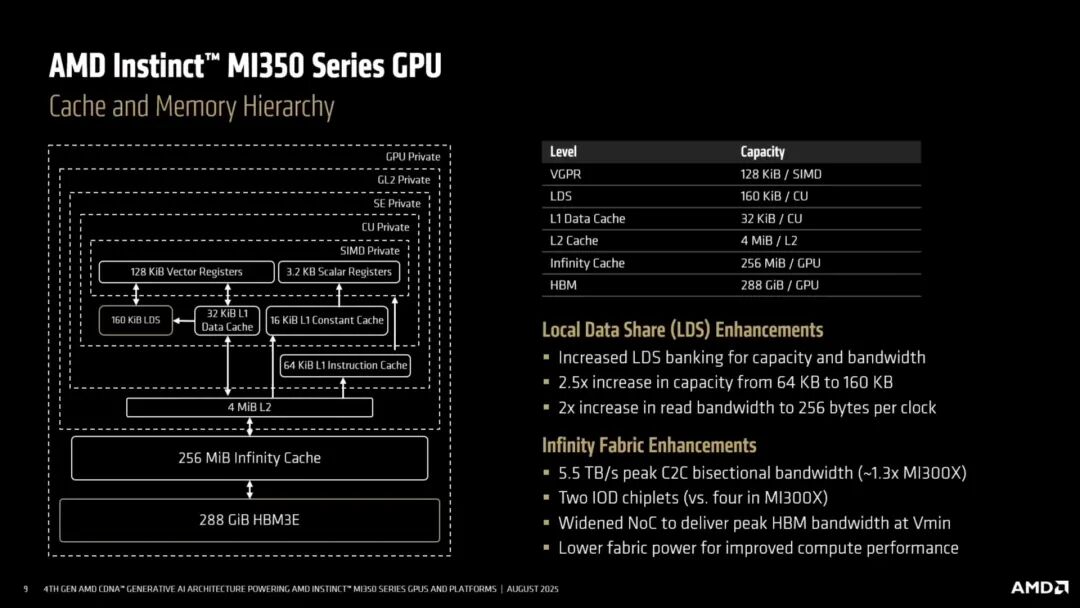

• 内存与缓存：HBM 带宽比上一代多 2TB/s，内存容量更大（减少跑模型所需 GPU 数量，降低部署成本）；本地数据共享 LDS 容量比上一代 MI300 翻一倍，XCD 芯片峰值引擎时钟频率 2.4GHz，每个 XCD 含 4MB L2 缓存。

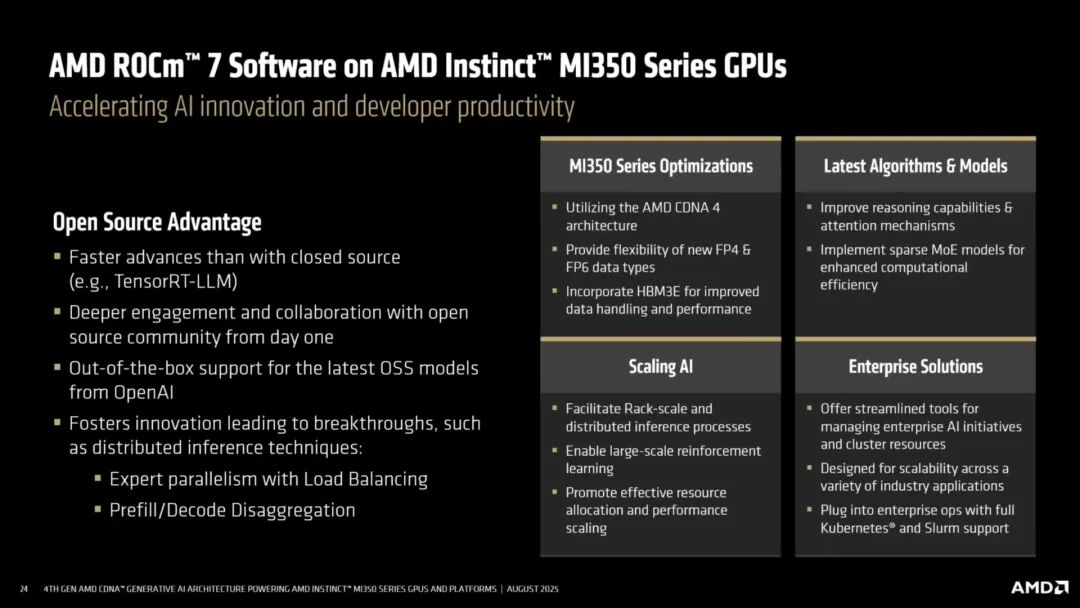

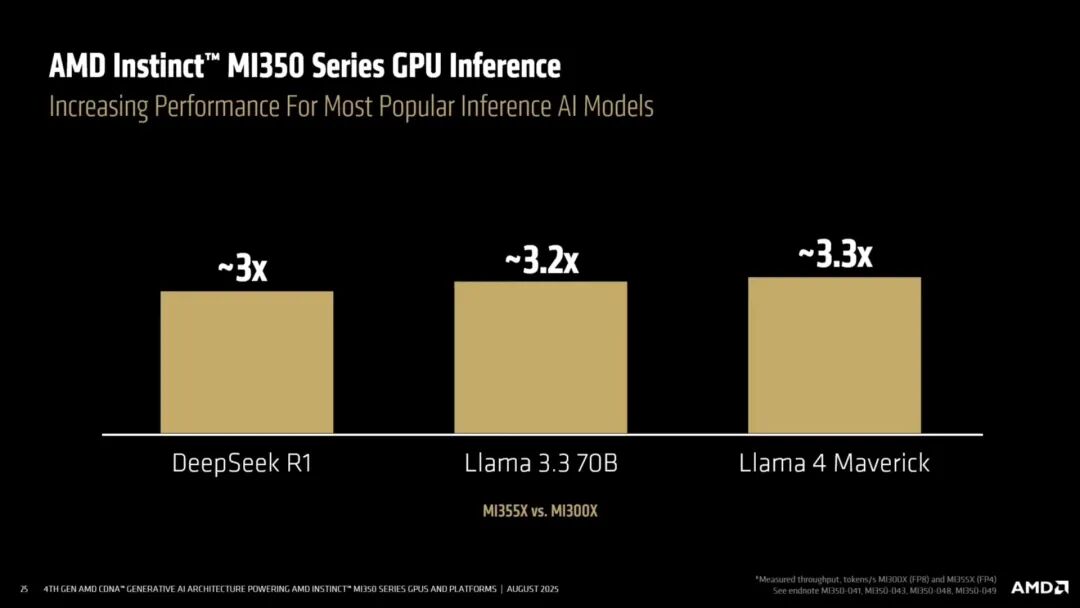

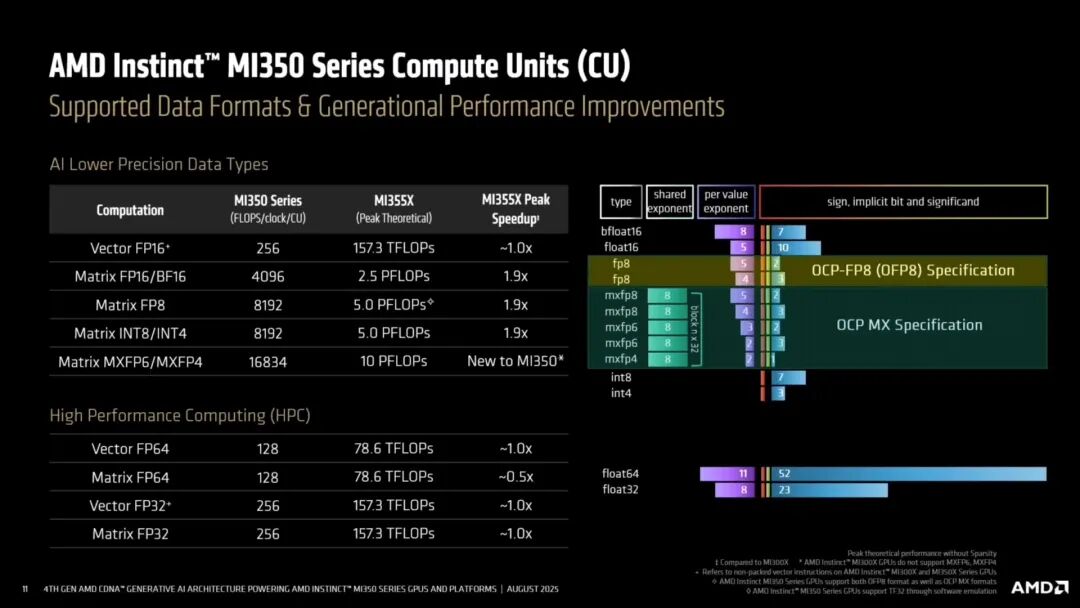

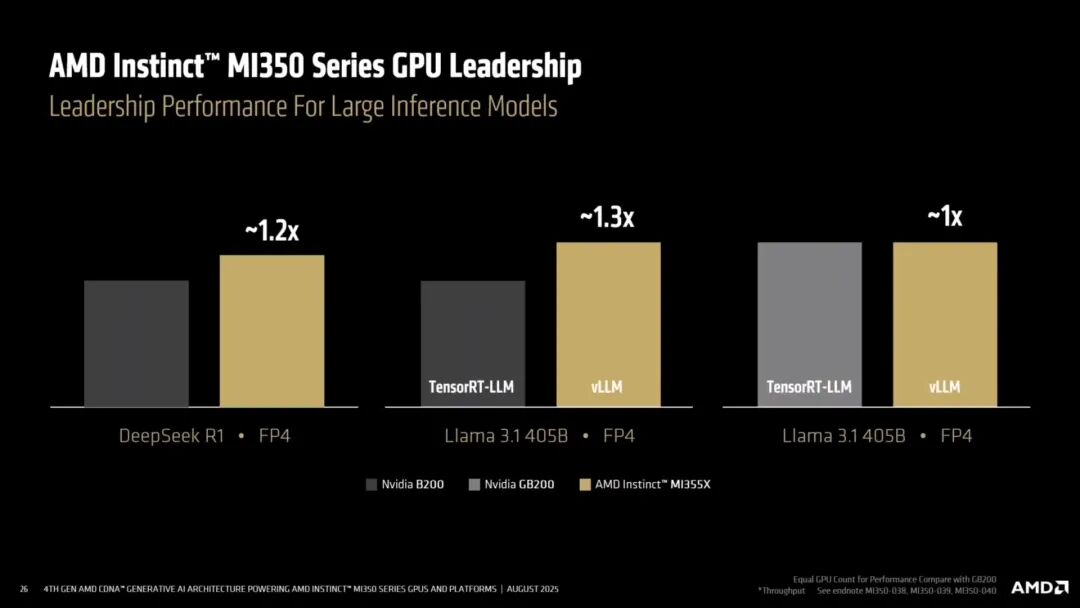

• 精度与软件：支持 FP8、行业标准 MXFP6 和 MXFP4 格式（低精度提升算力密度、降低内存占用）；搭配 ROCm 7 软件栈，MI355X 跑 DeepSeek R1 模型推理速度是上一代 MI300X 的 3 倍，FP4 精度性能超英伟达 B200，预训练 Llama 3 70B 模型性能达上一代 2-3 倍；预告明年发布 MI400 系列（搭载 432GB HBM4）。

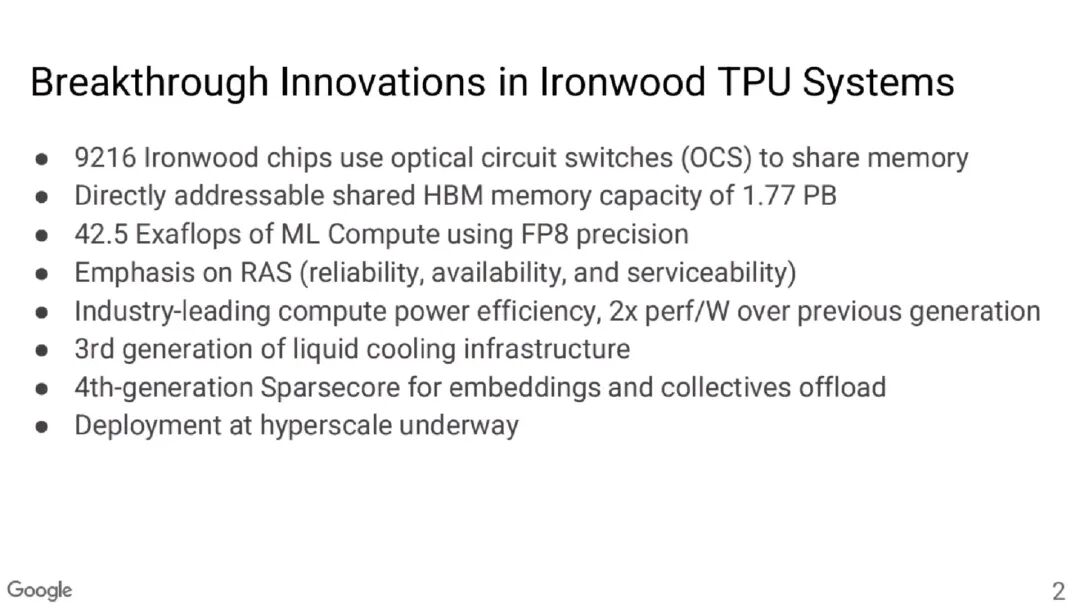

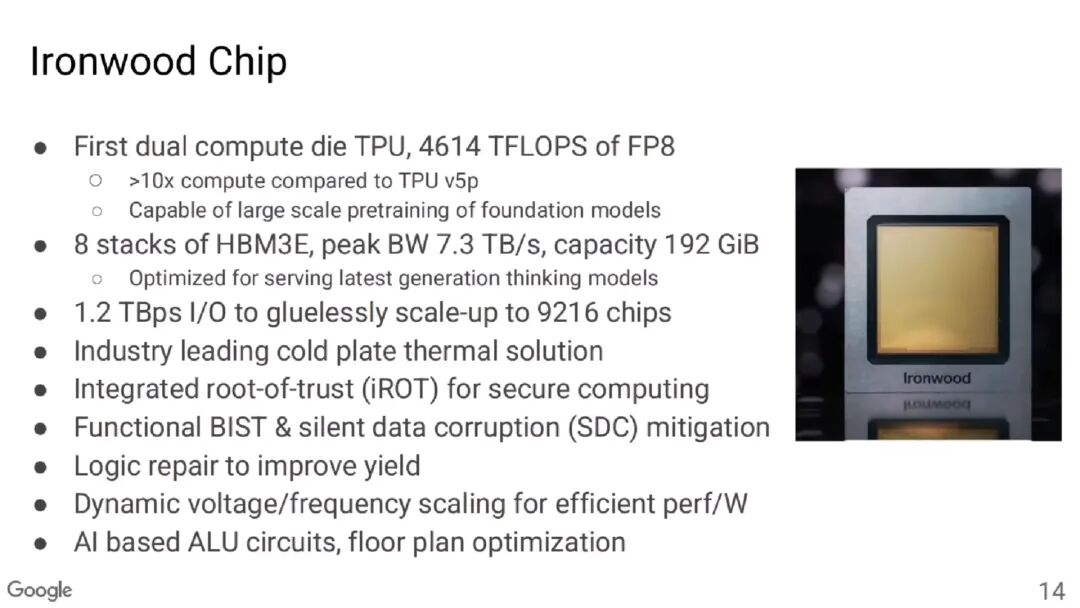

6. 谷歌：Ironwood TPU（大规模 AI 推理专用）

• 定位：谷歌首款专为大规模 AI 推理设计的 TPU，覆盖性能、扩展、能效、可靠性维度。

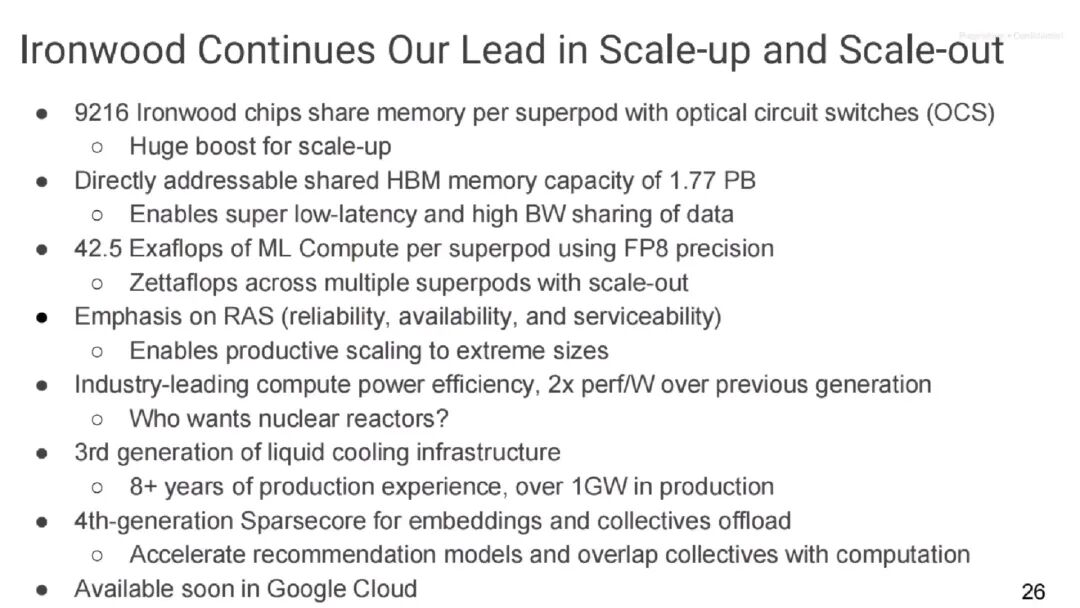

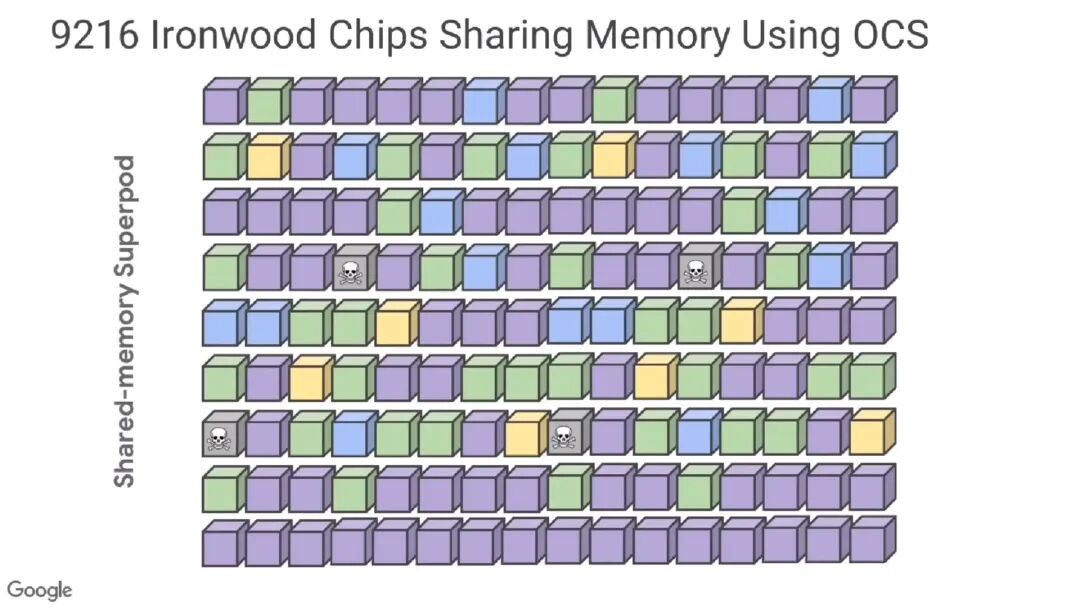

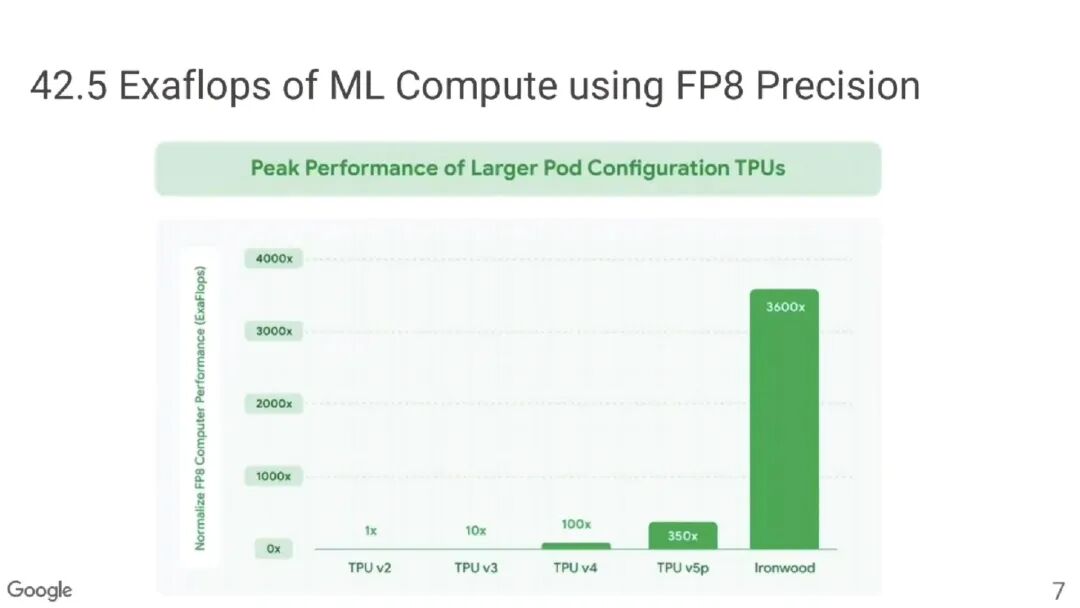

• 核心参数：单 SuperPod 最多容纳 9216 颗芯片，采用 OCS（光交换）共享内存，可直接寻址的共享 HBM 内存 1.77PB，FP8 精度单 SuperPod 性能 42.5EFLOPS；每瓦性能是上一代 Trillium 的 2 倍，支持机密计算，集成可靠性与安全性功能。

• 硬件与设计：首款双计算 die TPU，8 层 HBM3e 内存（192GB 容量、7.3TB/s 带宽）；与 AlphaChip 团队合作，用 AI 设计 ALU（算术逻辑单元）电路和芯片布局（“用 AI 造 AI 芯片”），提升设计效率与性能。

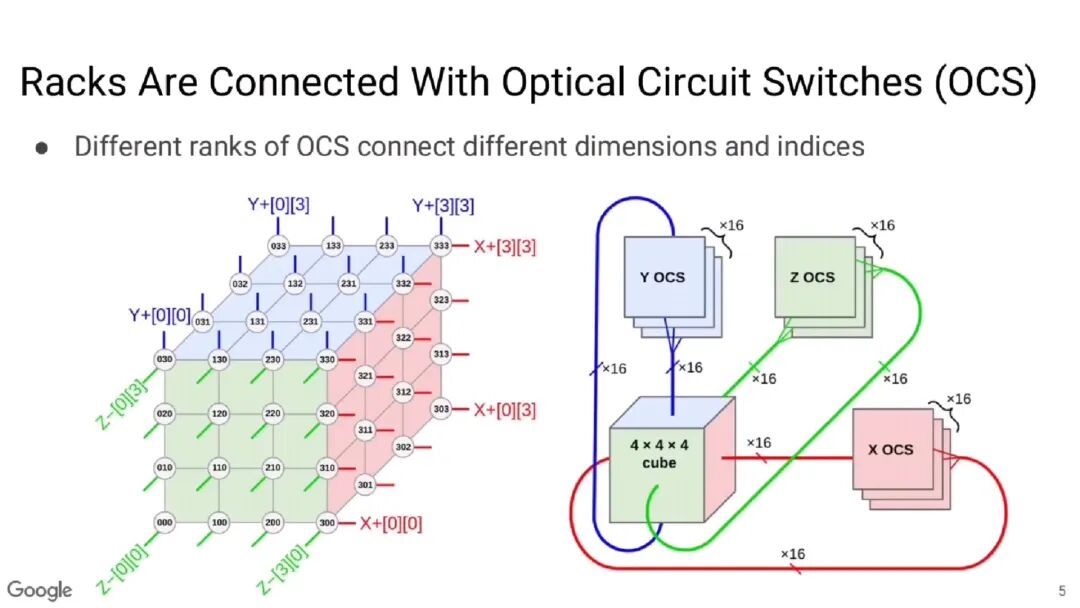

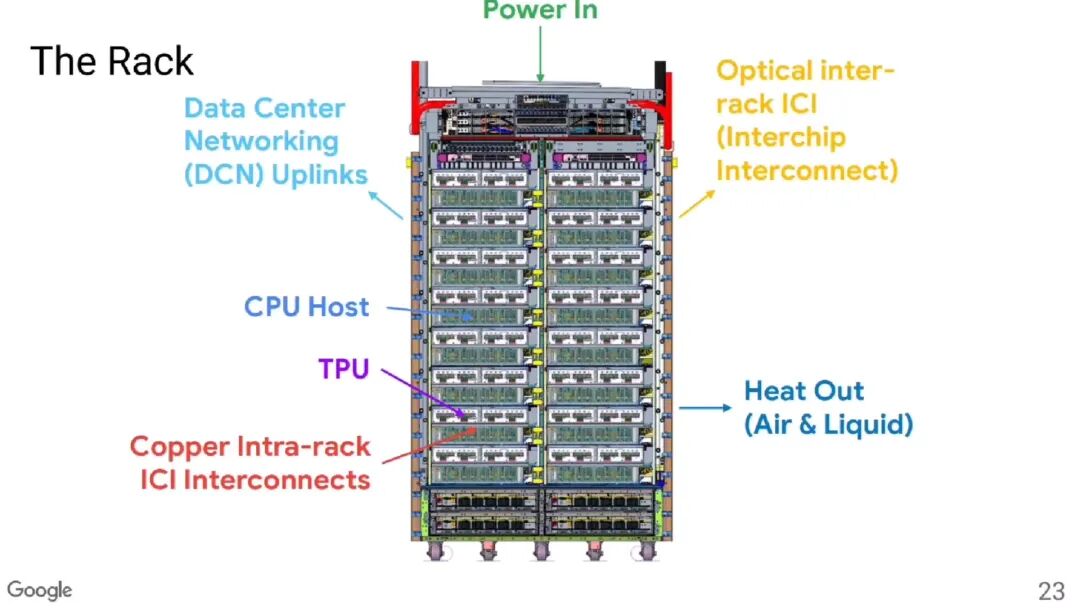

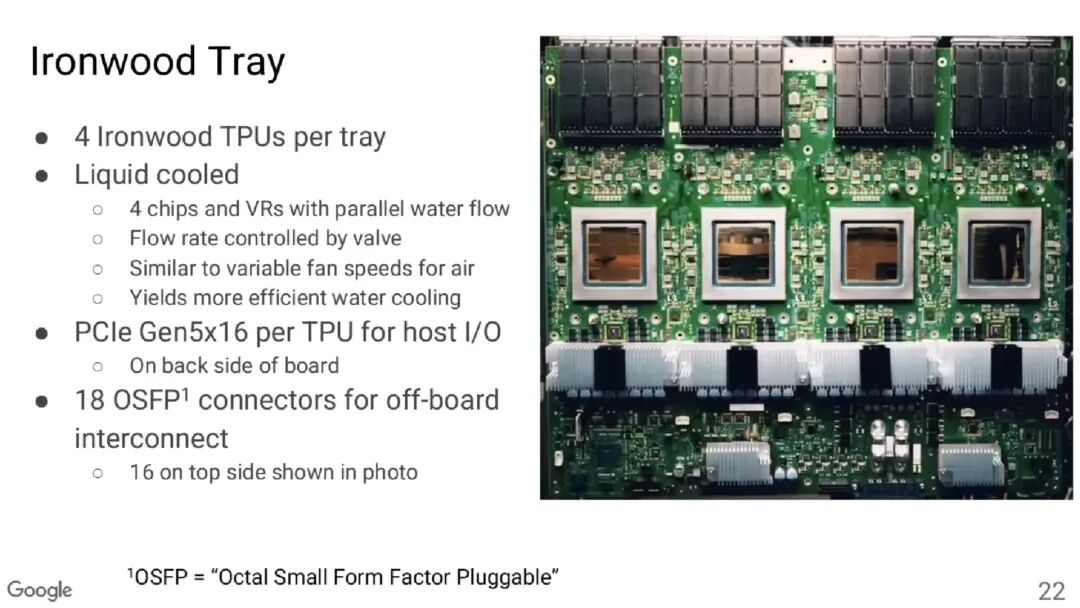

• 扩展与散热：支持单 SuperPod 扩展至 9216 芯片，可横向扩展至数十个 SuperPod；硬件形态 —— 每个 Ironwood Tray 含 4 个 TPU（液冷），16 个 Tray 装一个机架（64 个 TPU），连 16 个 CPU 主机机架（机架内用铜缆，OCS 连其他机架）；搭配第三代液冷系统（多重循环设计，防冷却板堵塞），集成第四代 SparseCore（嵌入和集体卸载任务）；软硬件平滑电力波动，避免功耗骤升骤降影响稳定。

• 突破：创 “共享内存多处理器” 新纪录，1.77PB HBM 实现低开销高带宽共享，每瓦性能达 TPUv4 的近 6 倍、Trillium 的 2 倍。

三、网络领域：AI 集群 “生命线” 优化（减负、提速、保可靠）

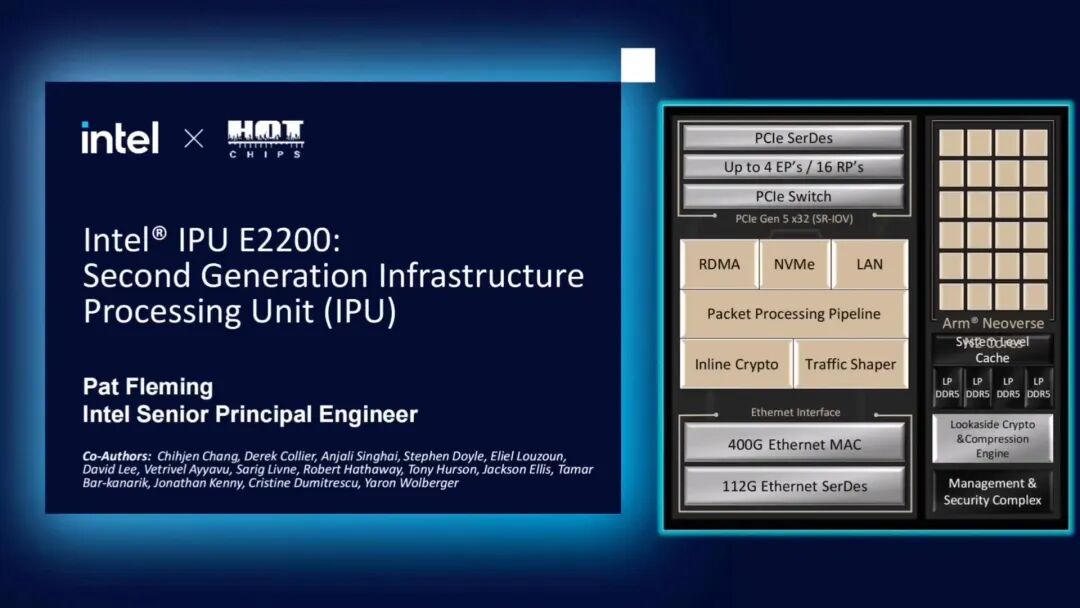

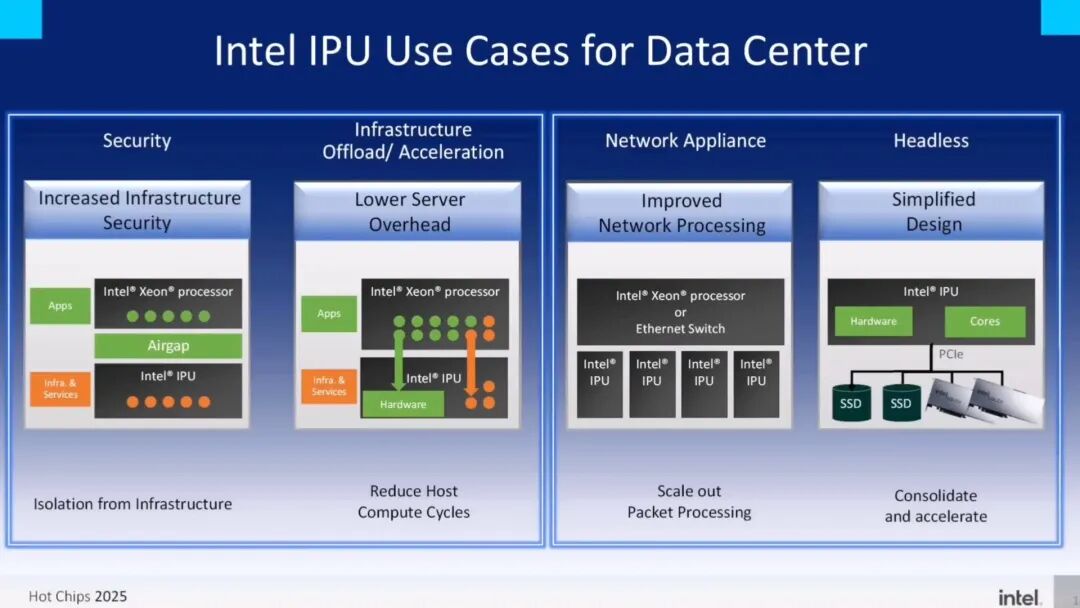

1. 英特尔 IPU E2200 400G

• 定位：卸载并加速网络传输基础设施工作负载，解决数据中心 CPU “多任务过载”（CPU 需同时处理计算、网络、存储，易被网络拖累）。

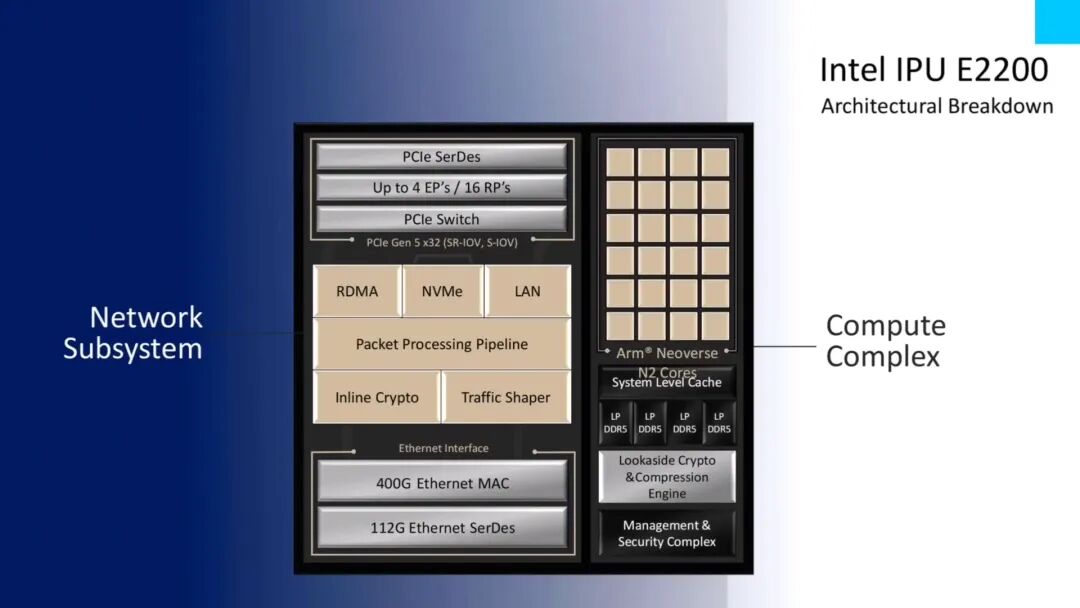

• 工艺与配置：台积电 N5 工艺；含 PCIe Gen5 x32 域、400G 以太网 MAC、Arm Neoverse N2 核心计算单元；支持 P4 可编程数据包处理、高性能内联加密，提供自定义可编程卸载选项。

• 工作模式：多主机模式、无头模式、融合模式，兼容性强。

• 落地场景：云环境卸载虚拟机网络转发，降低 CPU 占用；存储场景加速分布式存储数据流，提升访问速度；AI 集群优化跨节点数据同步，减少训练延迟。

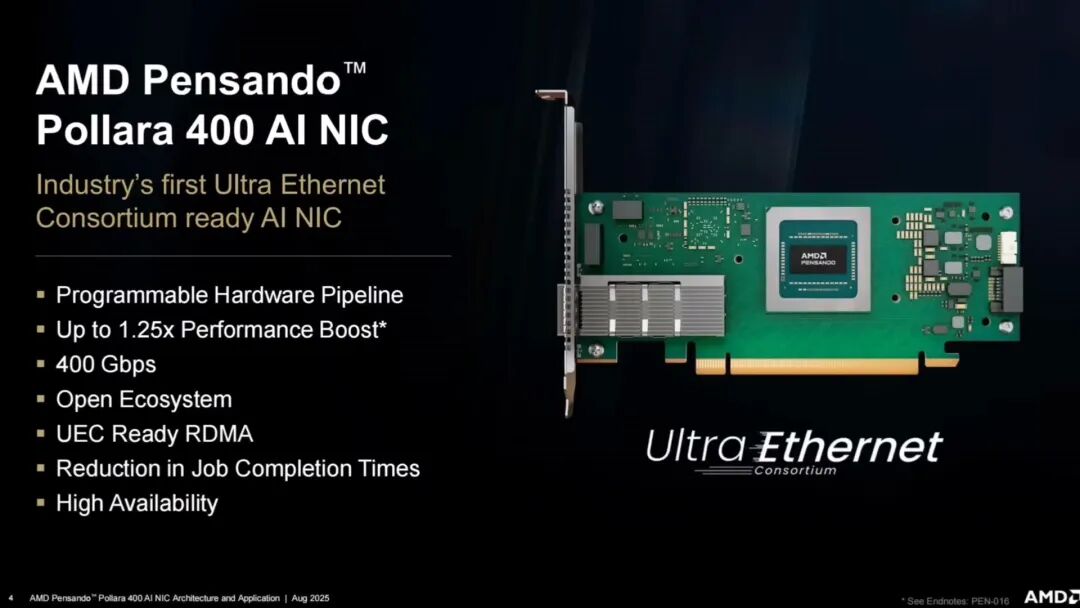

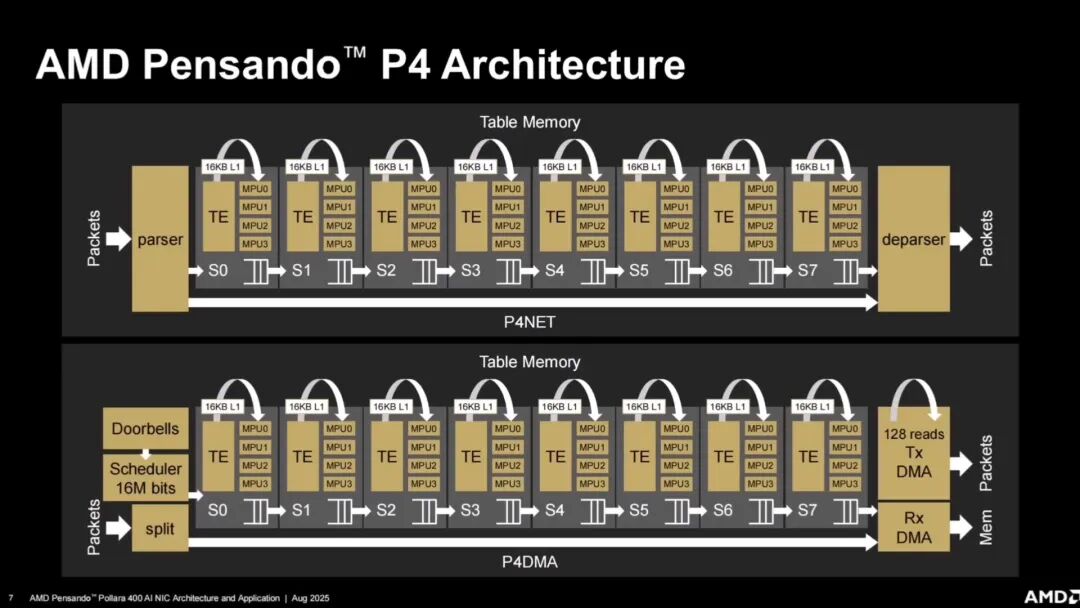

2. AMD Pensando Pollara 400 AI 网卡

• 标签：业界首款超以太网联盟（UEC）就绪的 AI 网卡，解决 AI 横向扩展网络痛点（ECMP 负载平衡链路利用率低、网络 / 节点拥塞、丢包 —— 丢包可能导致训练重启）。

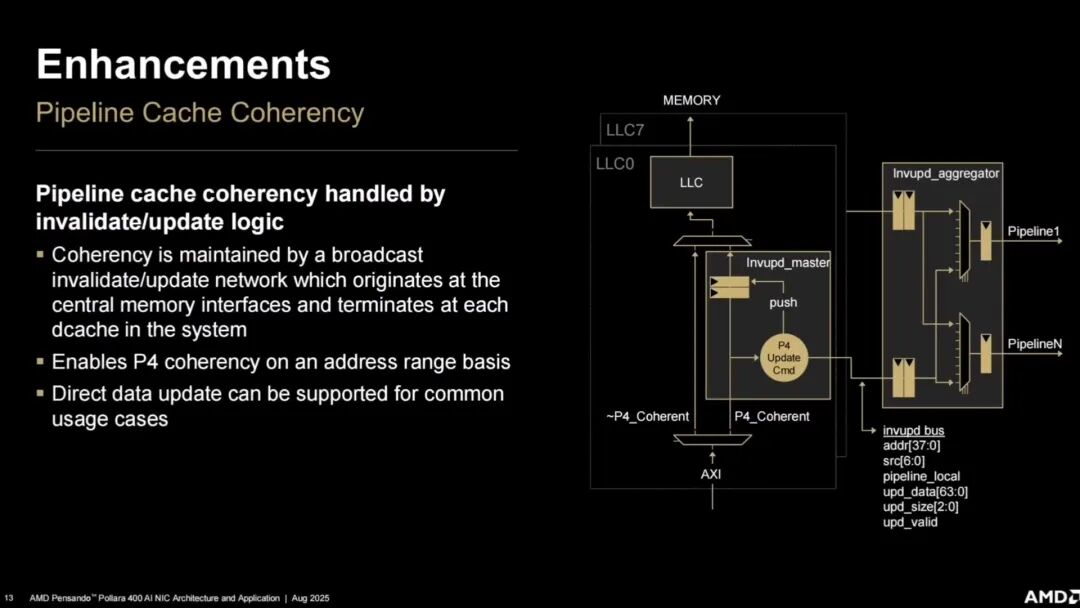

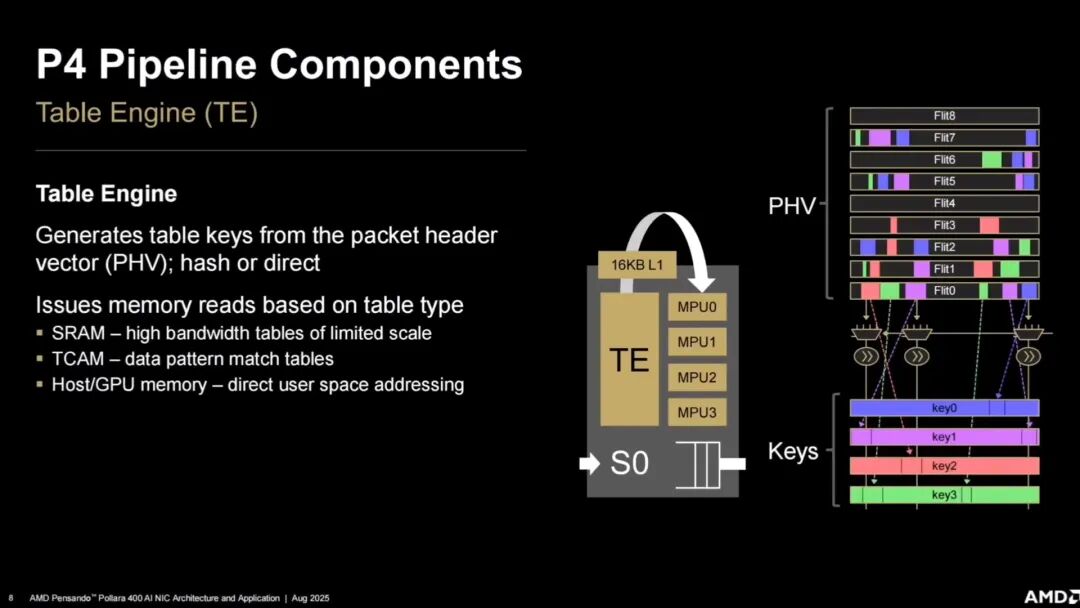

• 核心优势：采用 P4 架构（数据平面编程语言）构建数据包流程，灵活定义处理逻辑；可动态调整路由策略、优化虚拟 - 物理地址转换（降延迟），原子内存操作设计在 SRAM 相邻位置（进一步降延迟），增强 “管线缓存一致性”（确保多节点数据同步高效）。

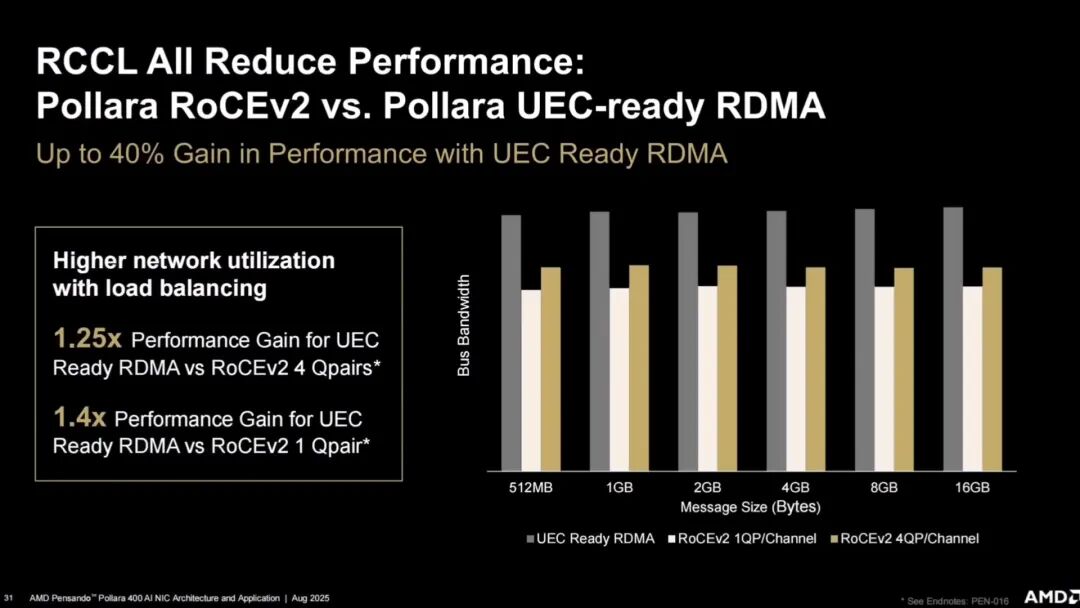

• 性能：搭配 AMD RCCL（分布式深度学习通信库），AI 训练性能提升 40%。

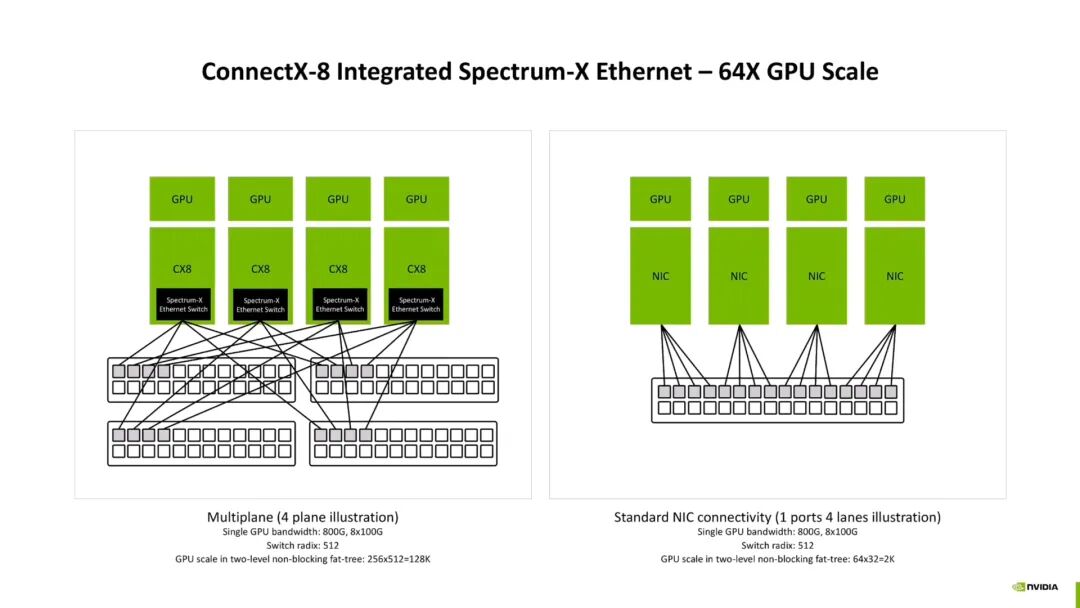

3. 英伟达 ConnectX-8 SuperNIC

• 规格：PCIe Gen6 网卡，最高速率 800Gb/s，48 个 PCIe Gen6 通道（当前速率最高网卡之一），适配 “集群计算”（数据中心从单服务器转向集群，GPU 需与其他设备快速通信）。

• 兼容性：同时支持 Spectrum-X 以太网（成本低、兼容性强）和 Quantum-X Infiniband（延迟低、性能高），用户无需换网卡即可切换。

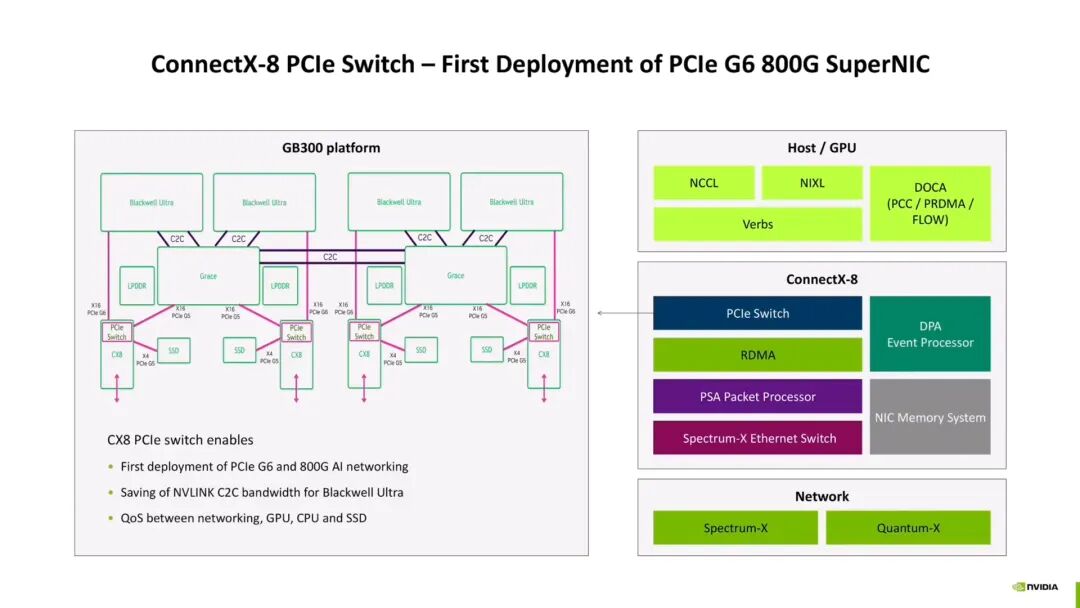

• 部署场景：首个部署于 GB300 NVL72—— 用 Gen5 x16 链路连 Grace CPU（Grace 以 PCIe Gen5 运行），Gen6 x16 链路连 B300 GPU（高带宽），留 Gen5 x4 链路连 SSD（存储访问）；英伟达 MGX PCIe 交换机板卡也采用该网卡，支持博通交换机芯片，为未来 B300 PCIe GPU 提供 Gen6 到 NIC 的高速连接。

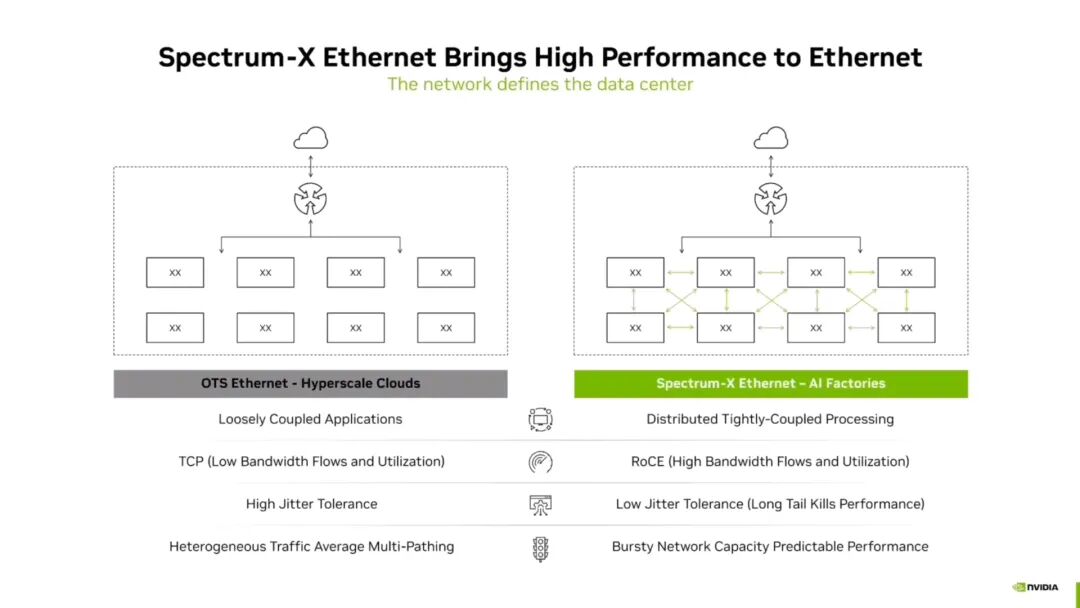

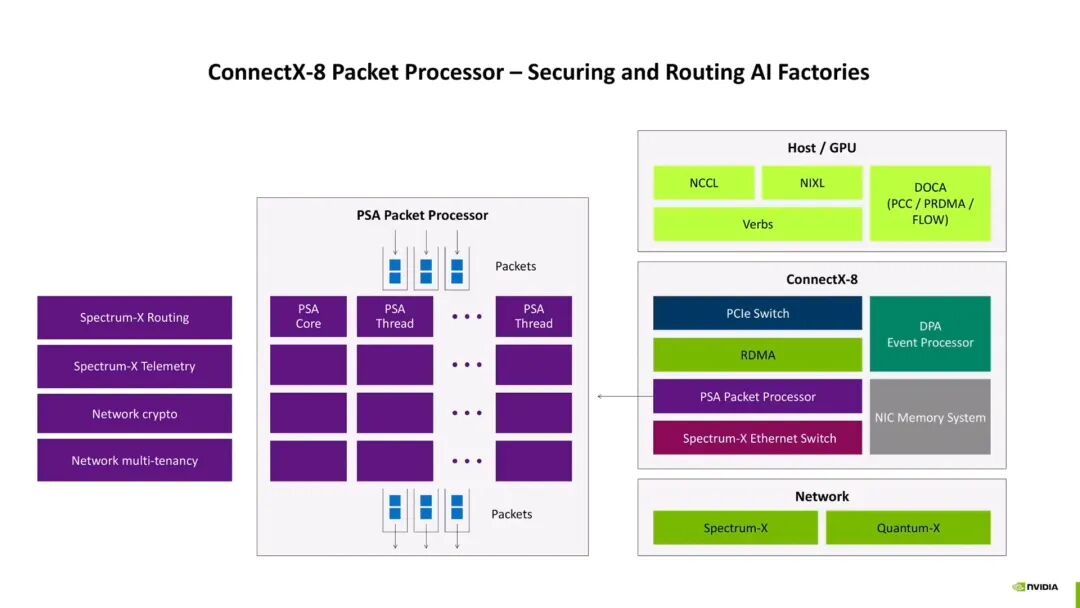

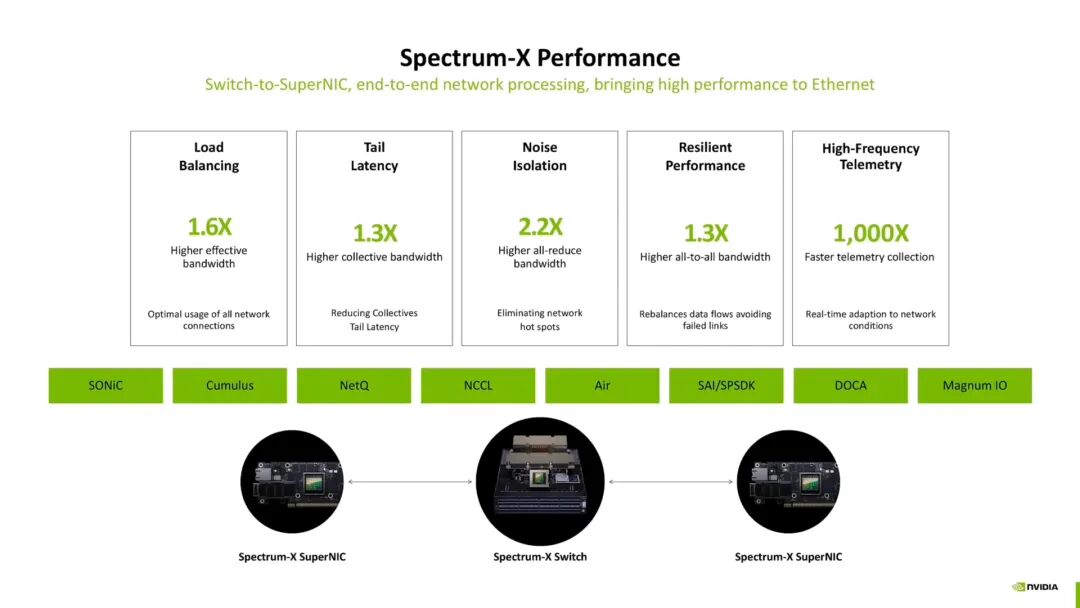

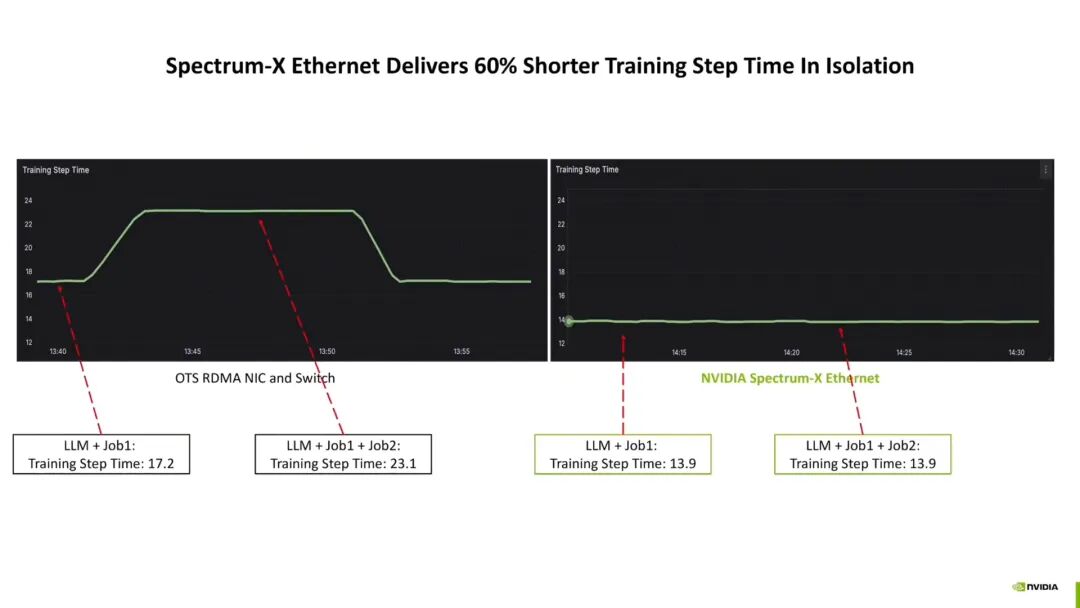

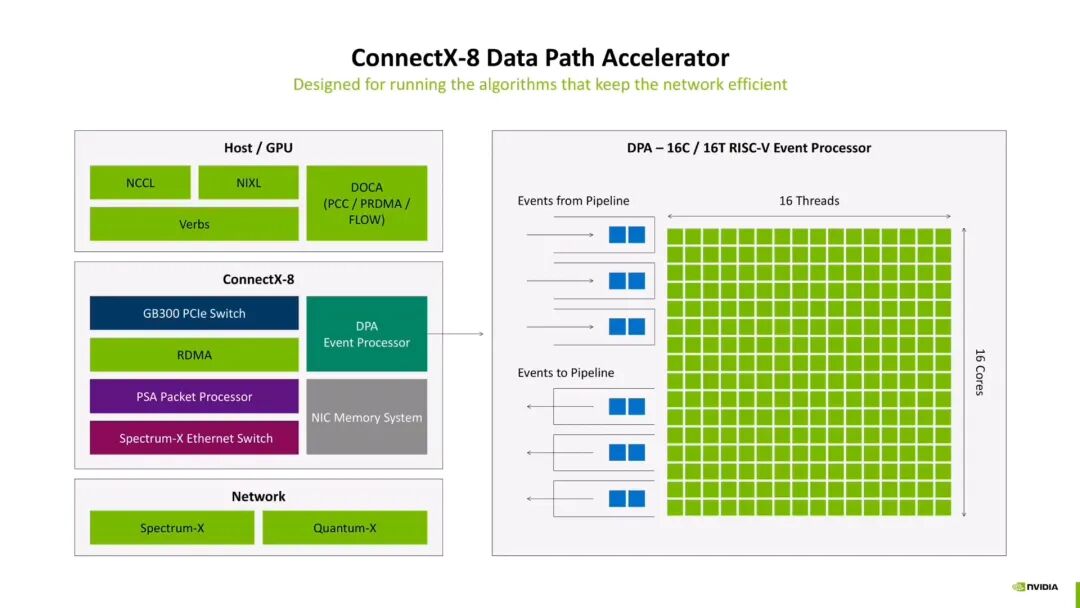

• 效率优化：集成 PSA 数据包处理器和 DPA（数据路径加速器，RISC-V 事件处理器），实时处理网络事件，减少 CPU 干预；与 Spectrum-X 拥塞控制、路由配合，降低延迟，提升 AI 训练稳定性（Spectrum-X 在训练时间步长和尾部延迟上优于传统以太网）。

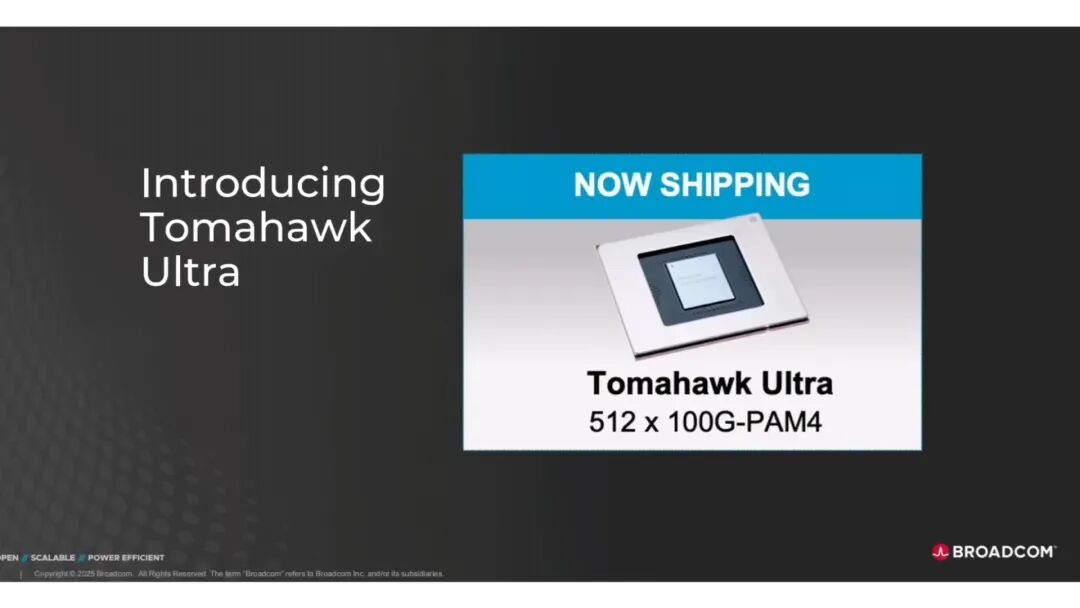

4. 博通 Tomahawk Ultra

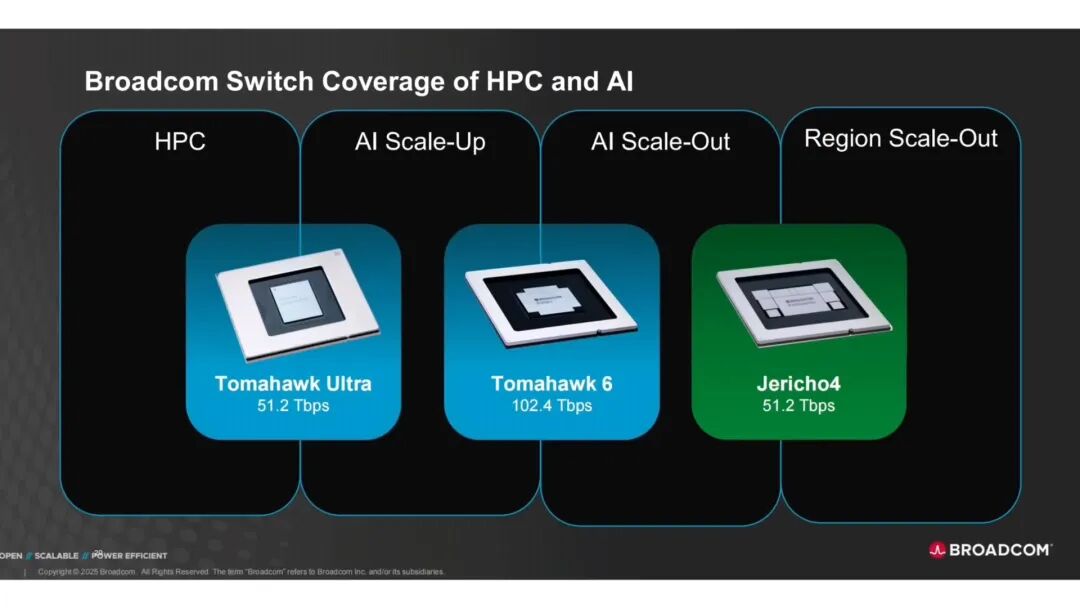

• 定位：为高性能计算和 AI 扩展设计，平衡性能与成本（博通交换机中，Tomahawk 6 是 102.4Tbps 专用芯片，Tomahawk Ultra 侧重性价比）。

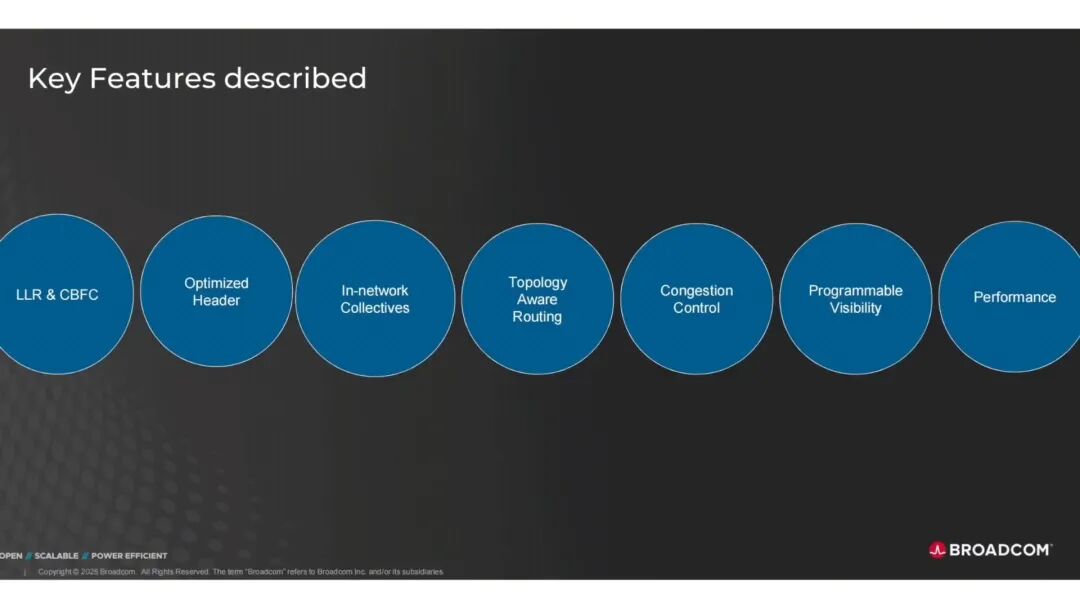

• 核心功能：

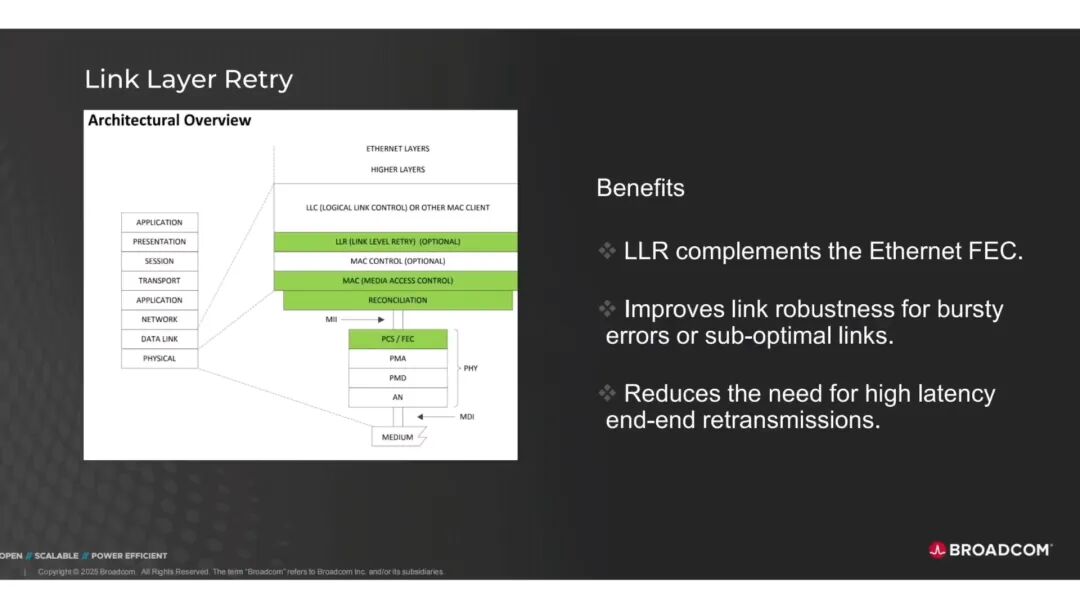

• 链路层重传：补充以太网 FEC（前向纠错），提升突发错误 / 次优链路健壮性，减少高延迟端到端重传。

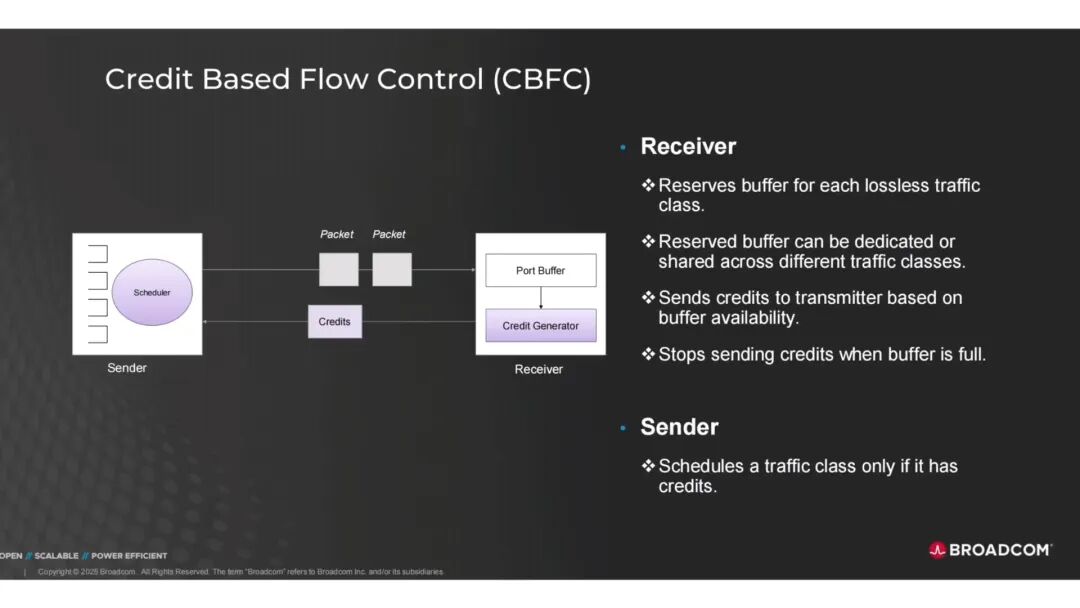

• CBFC（基于信用的流量控制）：防止交换机缓冲区溢出，避免丢包。

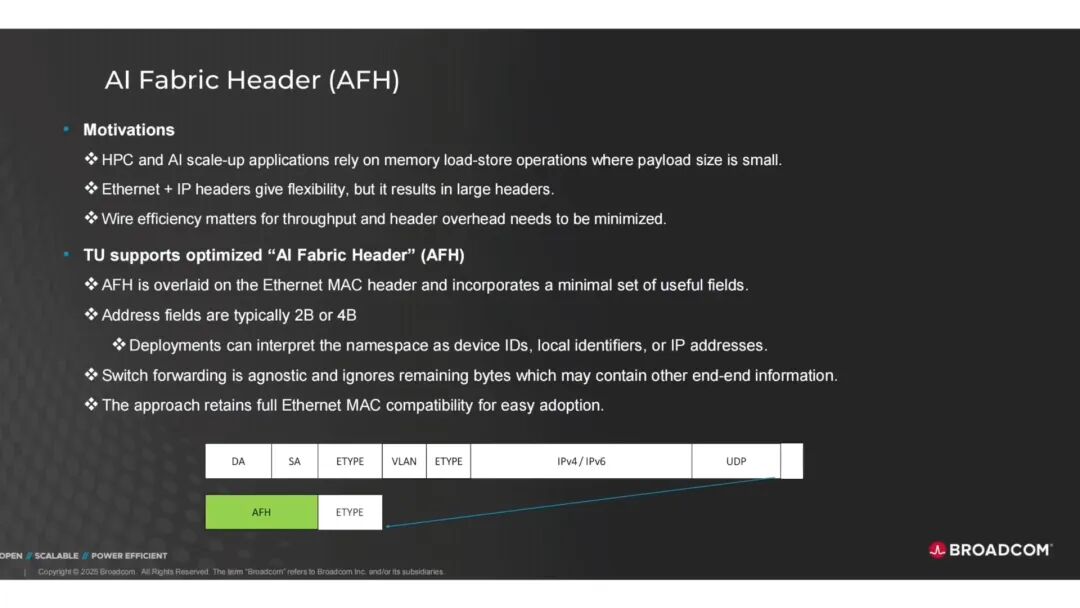

• AI Fabric Header：覆盖以太网 MAC header，保留有用字段，优化传输效率且保持 MAC 兼容性（无需改现有设备）。

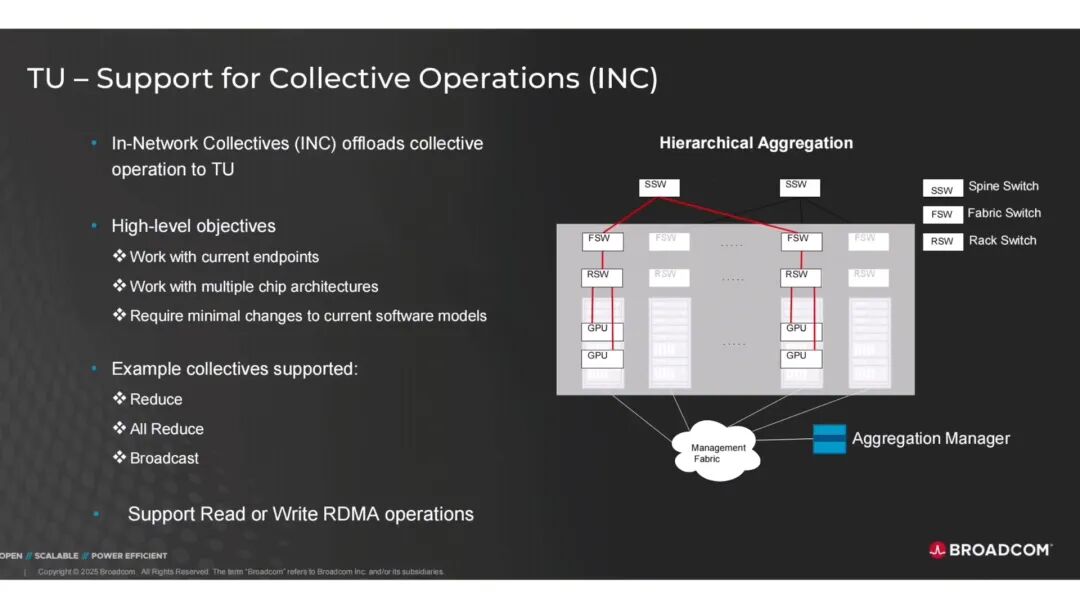

• 网络计算支持：加速 AI 训练中 All-Reduce 等集体操作，减少节点间数据传输次数。

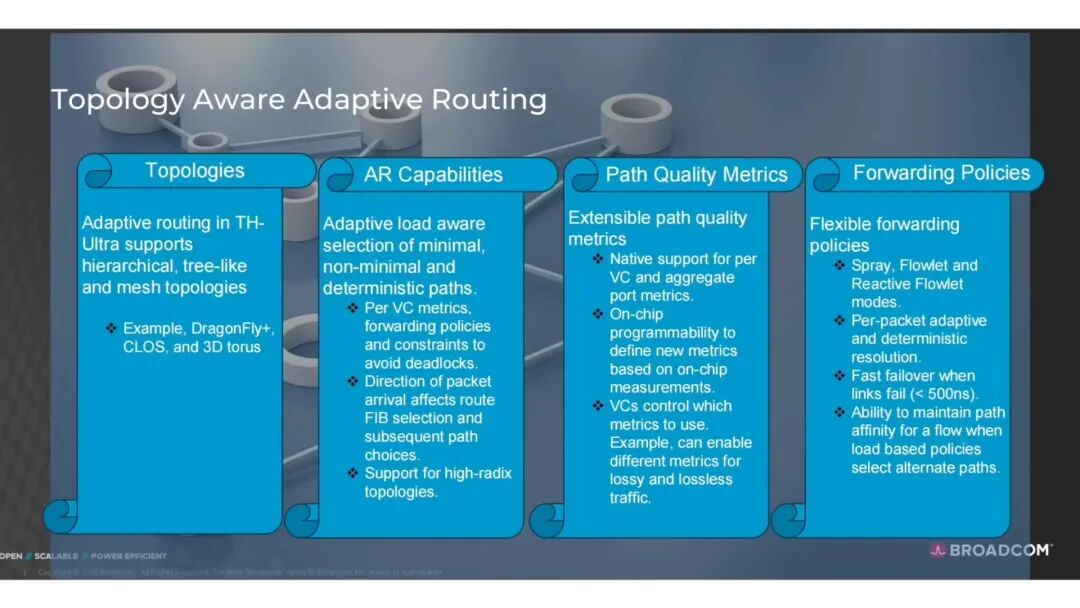

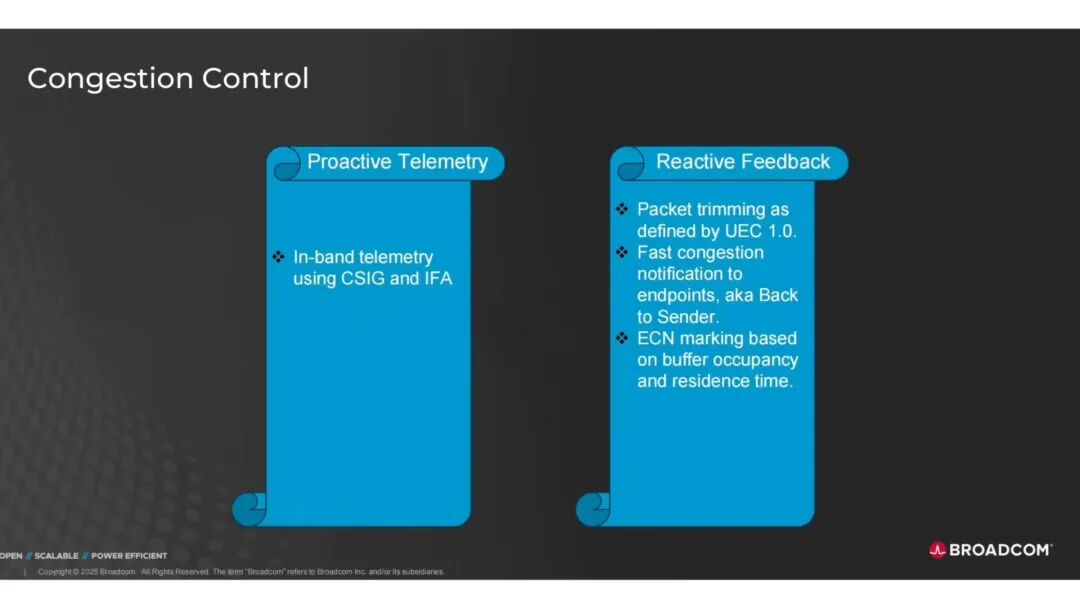

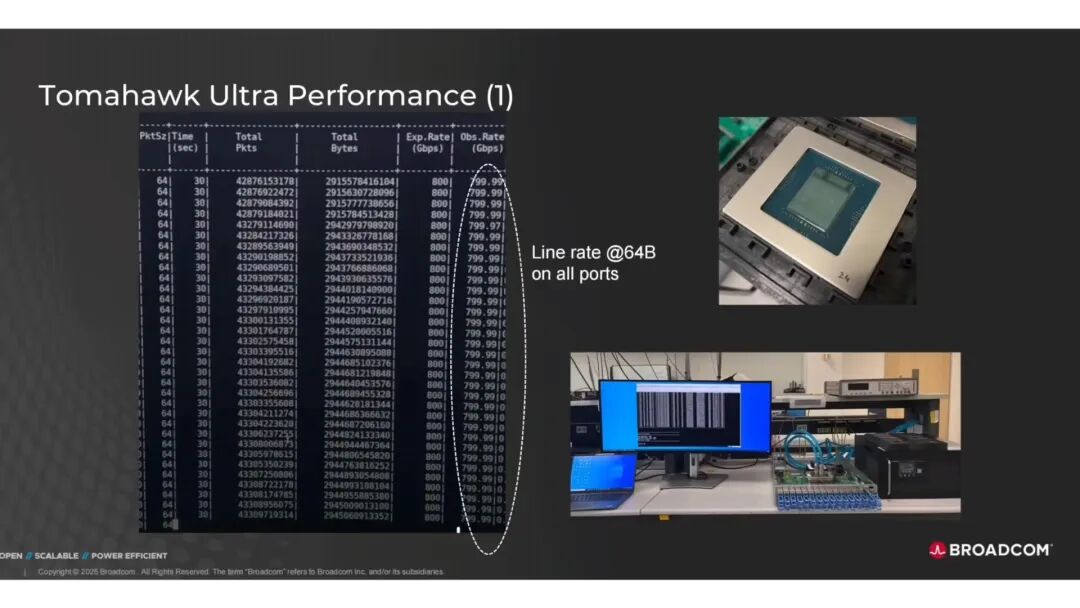

• 路由与延迟：支持拓扑感知自适应路由（避免链路过载），拥塞控制确保流量均匀；64B 数据包测试延迟不到 250ns（接近 Infiniband），兼具低延迟与以太网成本优势。

四、光 I/O 领域：替代电连接，解决传输瓶颈

1. Celestial AI

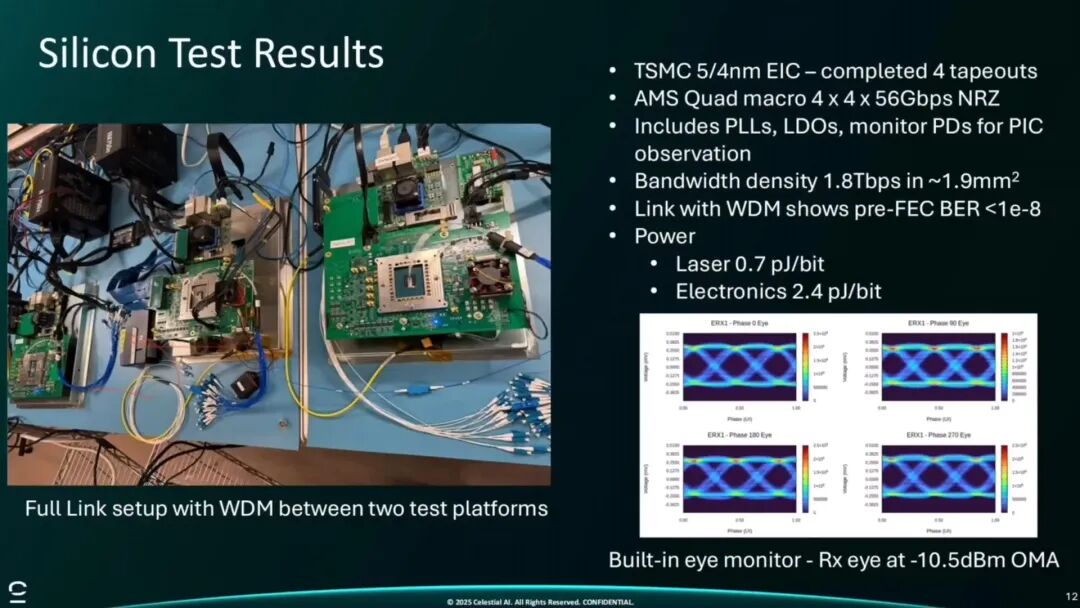

• 技术基础：参与台积电 5nm/4nm 早期创新客户计划，完成四次流片，技术成熟度高；重点是 “带中介层的 HBM”（HBM 为 AI 芯片核心内存，用光连接优化数据流，直接提升 AI 计算效率）。

• 核心技术：

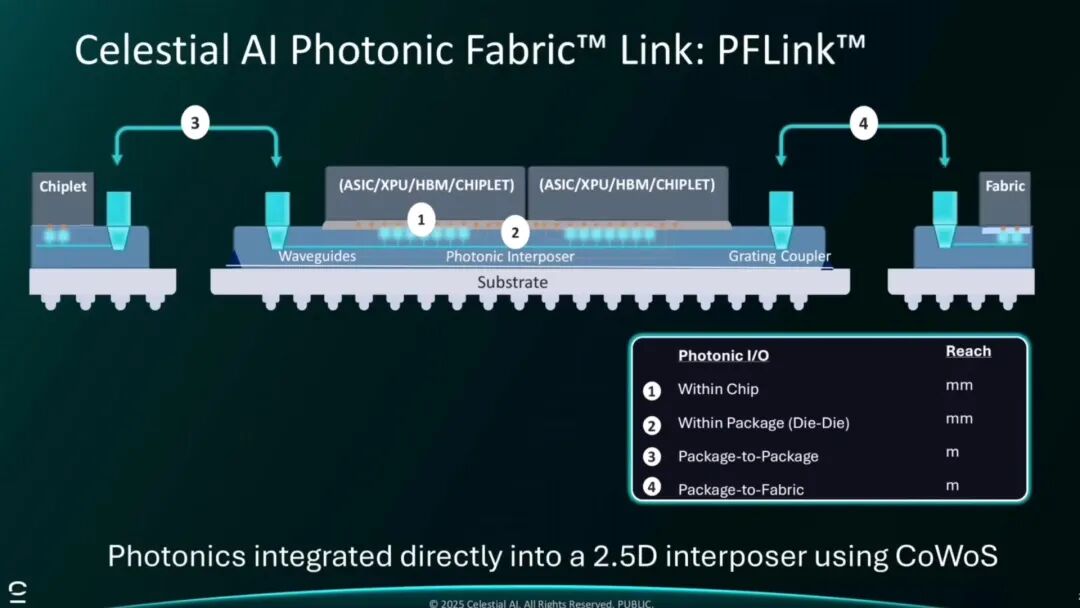

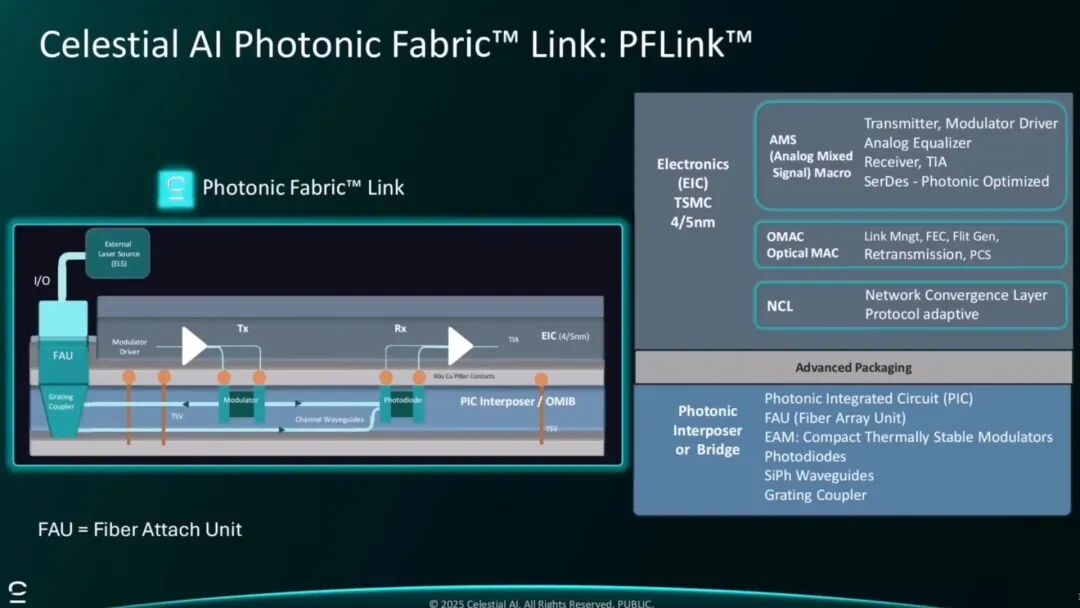

  • PFLink 技术：含硅光子层，集成无源和有源元件；实现 “SerDes 与通道匹配”，达到超高能效；构建光 MAC（OMAC），确保光连接可靠性（RAS 功能），避免链路故障影响系统。

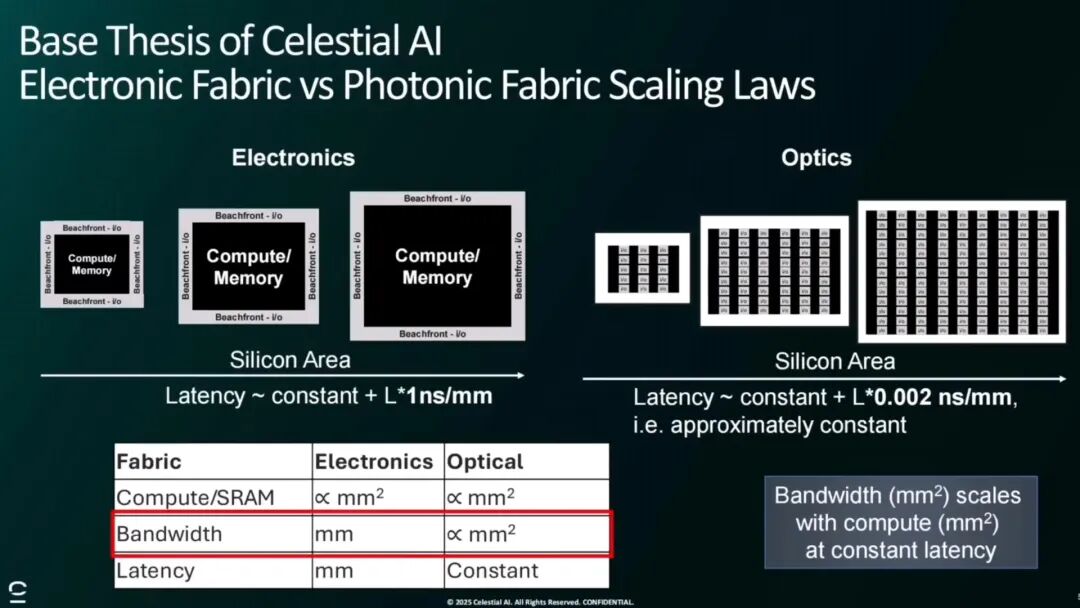

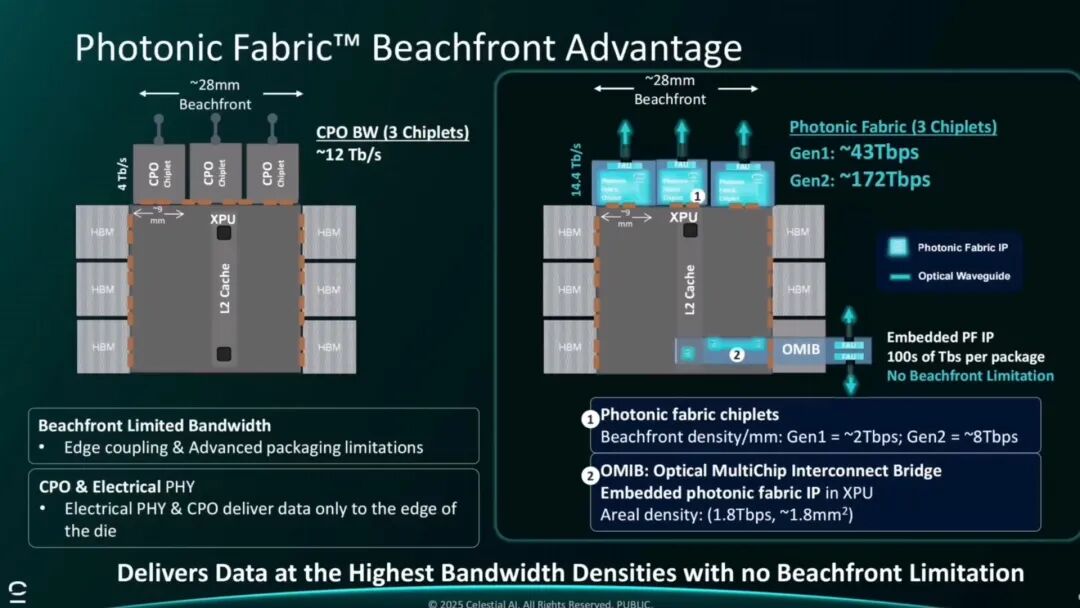

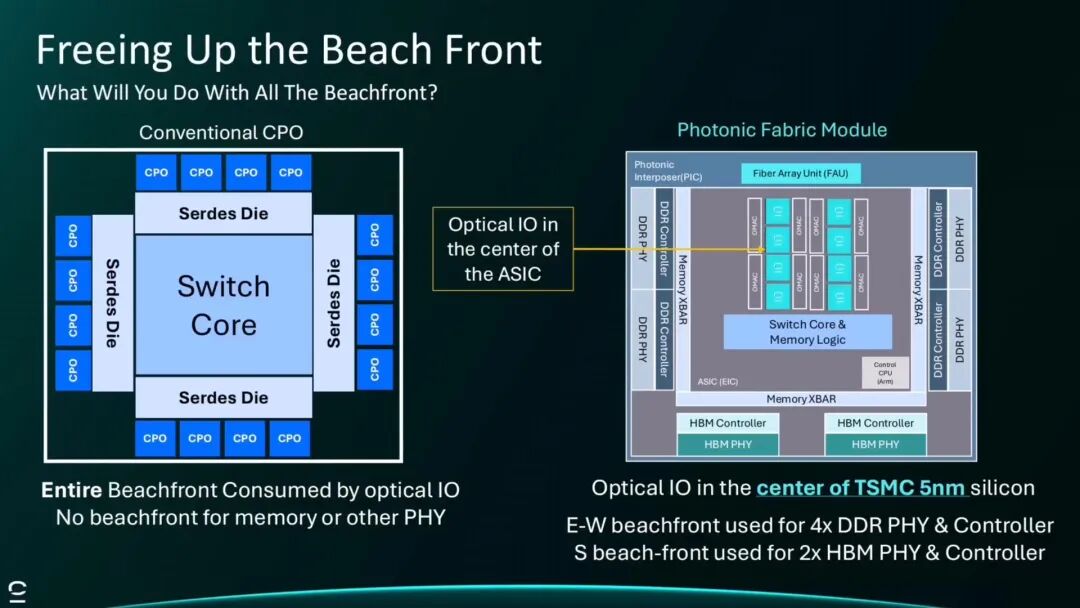

• 光 / 电 fabric 差异：提出 “电 fabric 与光 fabric 扩展定律不同”—— 多芯片封装尺寸增大时，电 fabric 带宽受物理接口数量限制，光 fabric 带宽持续增长（光可并行多通道、无电磁干扰），未来大规模多芯片封装中光 fabric 成必然选择。

• 安全落地：展示 CoWoS-L 芯片组的 OIMB（光学多芯片互连桥），解决光信号易被窃听问题，确保光传输安全，适配金融、政务等敏感场景。

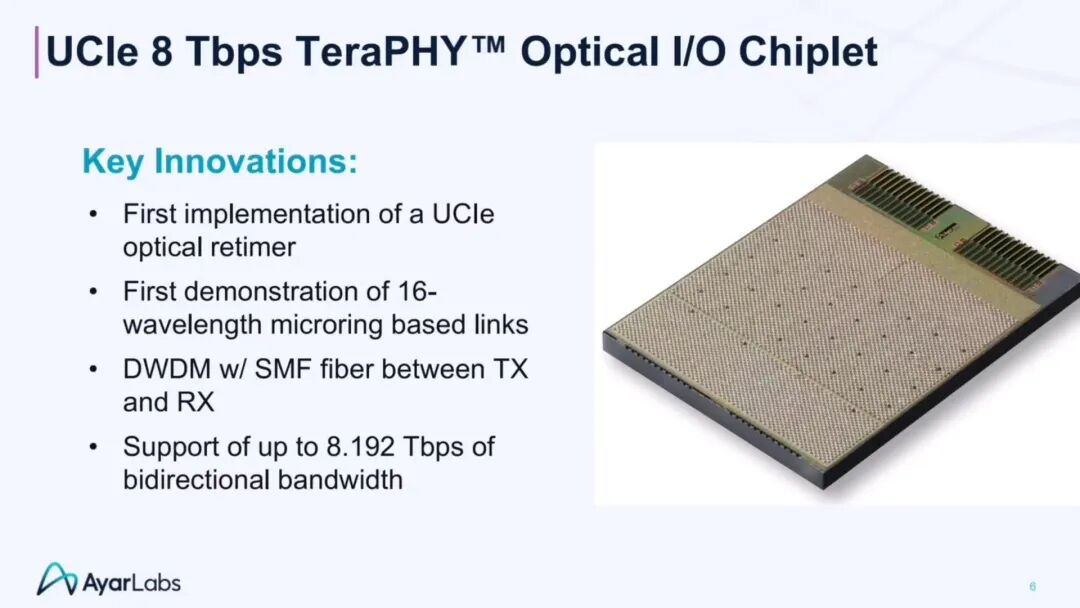

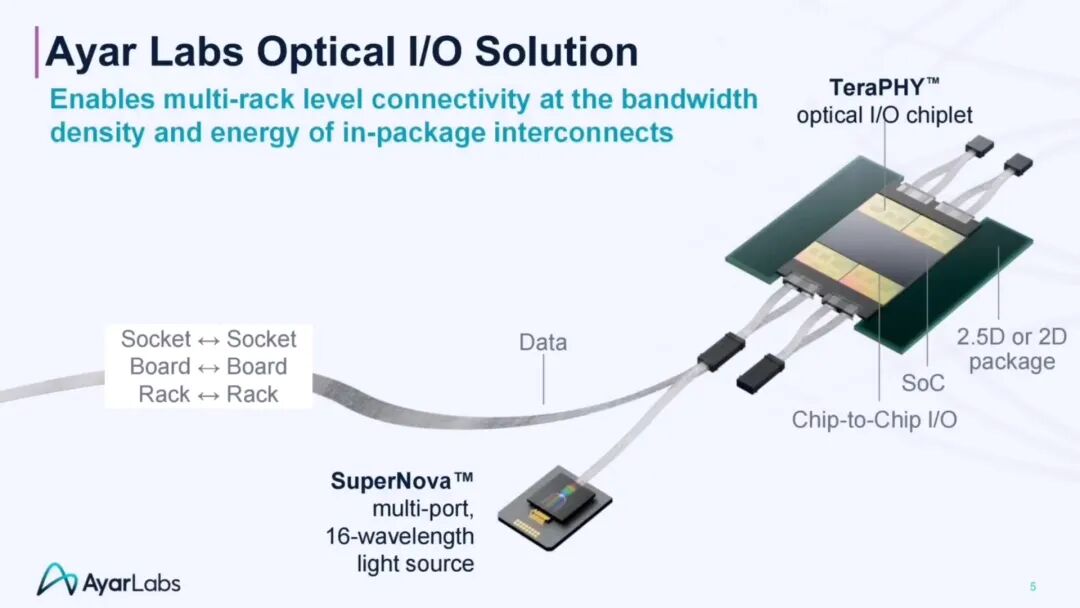

2. Ayar Labs TeraPHY 光 I/O 芯片

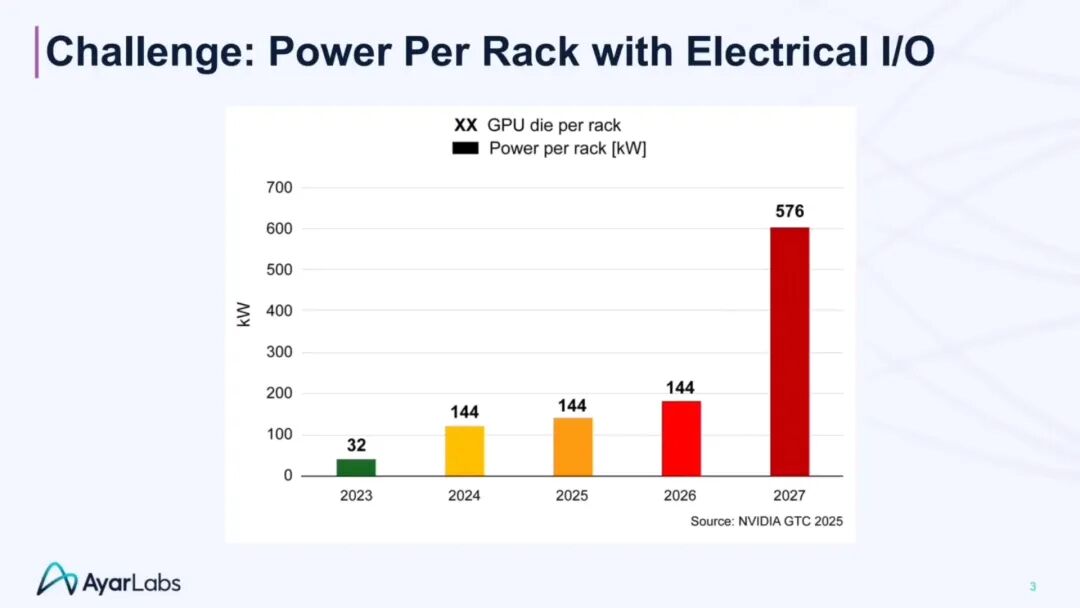

• 目标：用光学技术实现 AI 系统横向扩展（大规模 AI 系统需将数百万芯片连成集群，传输距离 3 米（机架内）至 15 米（多机架），电 I/O 会导致机架功耗暴涨）。

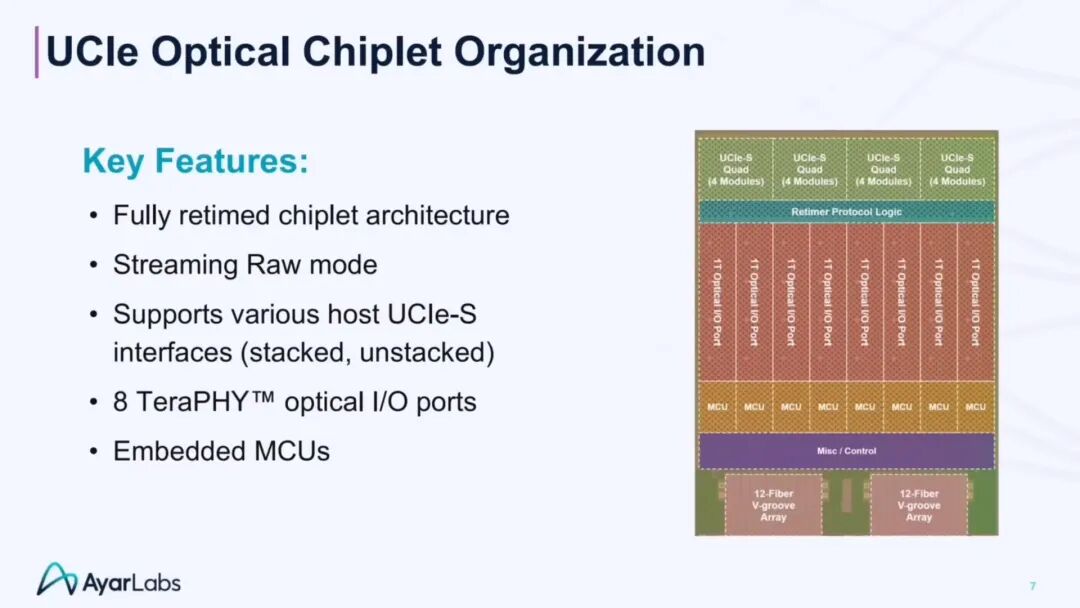

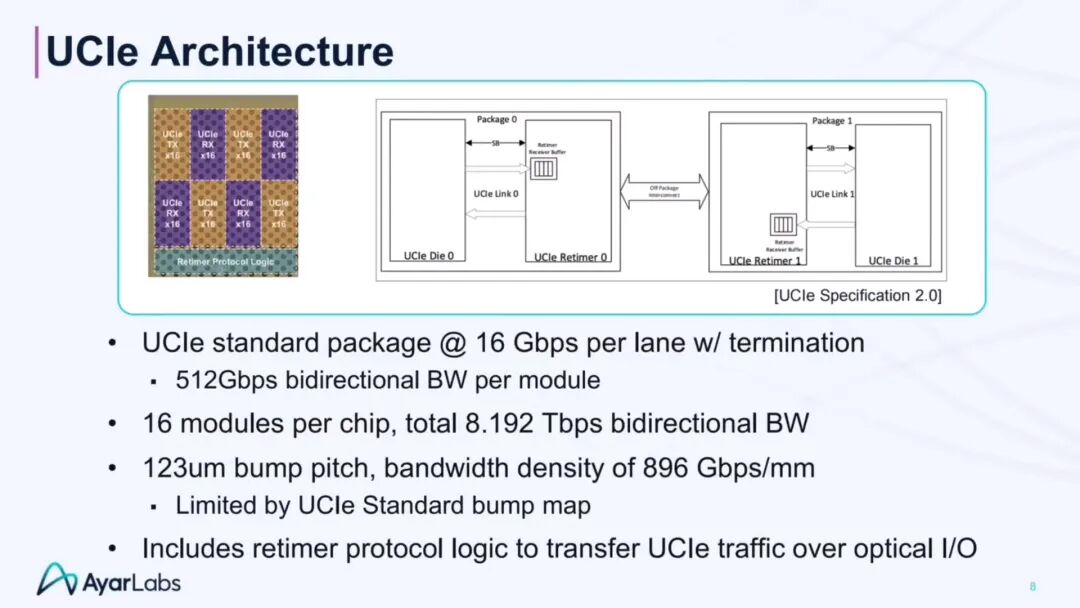

• 核心方案：UCIe 光 I/O 重定时器（UCIe 为新芯片互连标准），做成 UCIe Chiplet，可集成到 AI 芯片封装，无需改现有芯片设计，兼容性强；速率 8Tbps，提供大量封装外带宽，解决 AI 芯片 “对外传不动数据” 问题。

• 创新设计：解耦光信号与电信号（传统光连接中两者路径绑定，一个故障则链路报废）；UCIe 接收器先重定时电信号，再转光信号传输，各自优化空间大、易排查故障。

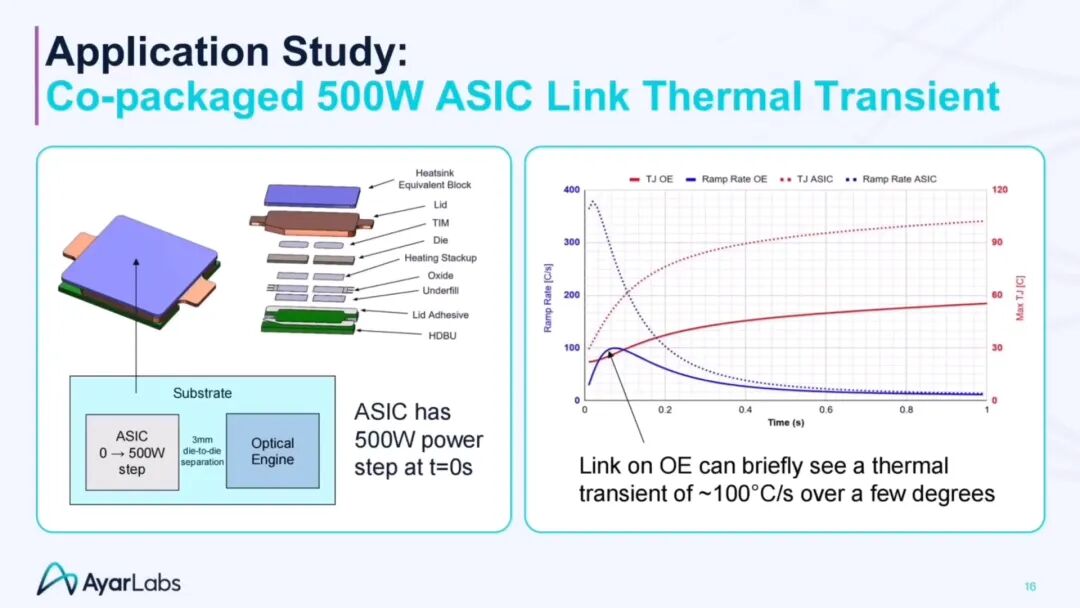

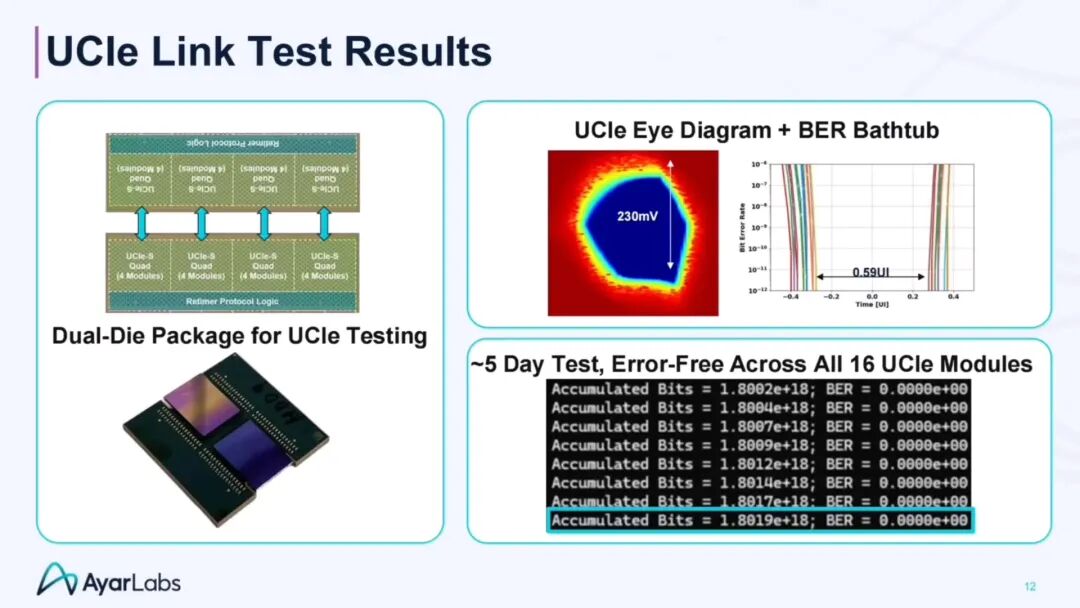

• 进展与测试：已进入设计验证测试阶段，即将量产；完成长期链路稳定性测试（如热循环测试 —— 通过优化封装材料，确保光链路在芯片加热 / 冷却导致材料膨胀收缩时仍稳定）；展示 500W 共封装设备，证明光 I/O 适配高功率 AI 芯片散热，突破低功耗场景限制。

3. Lightmatter

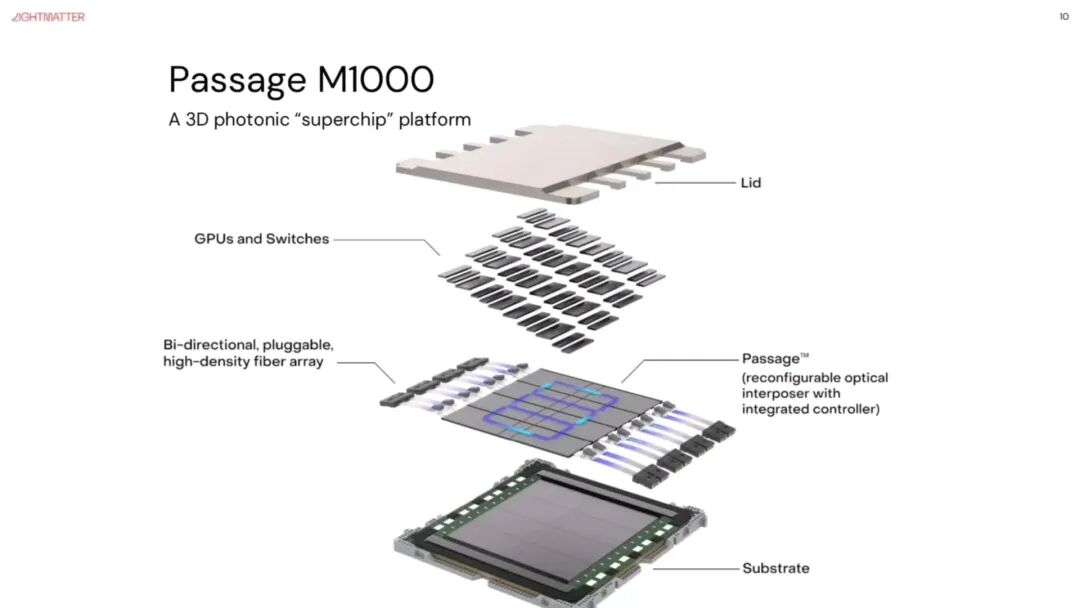

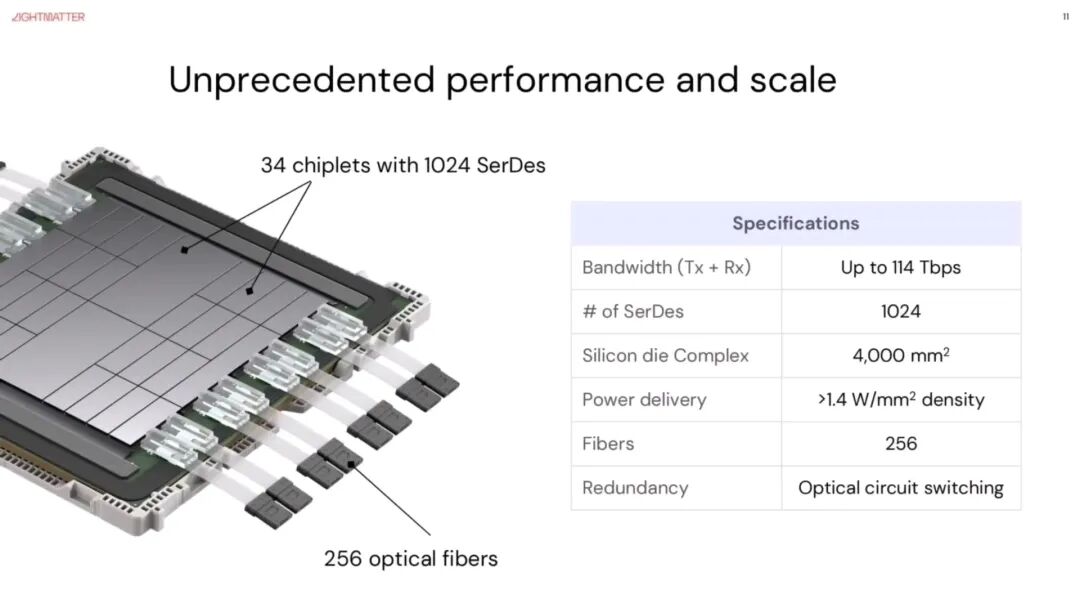

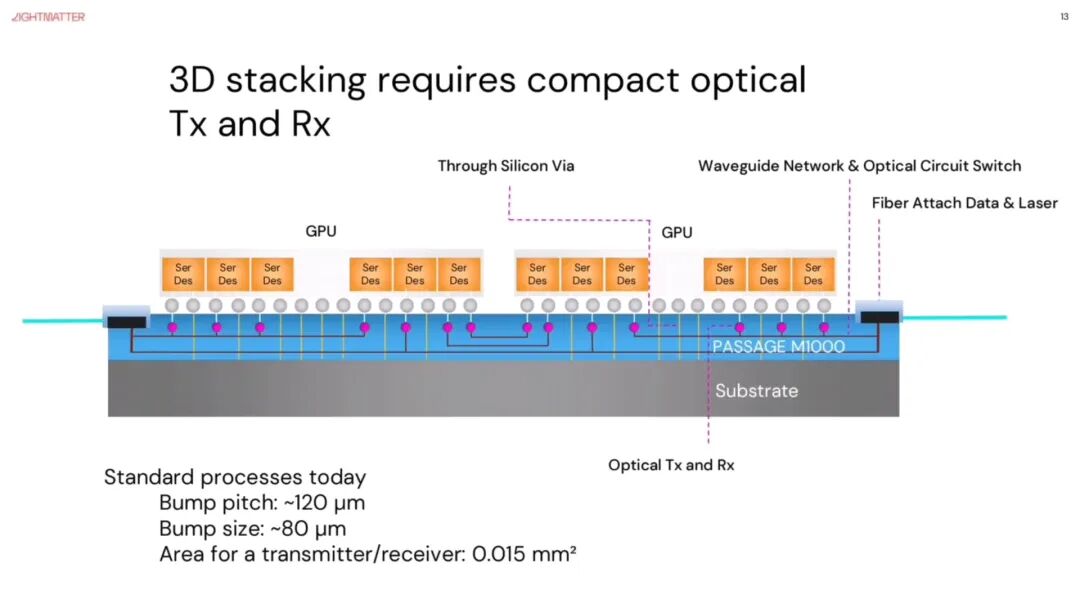

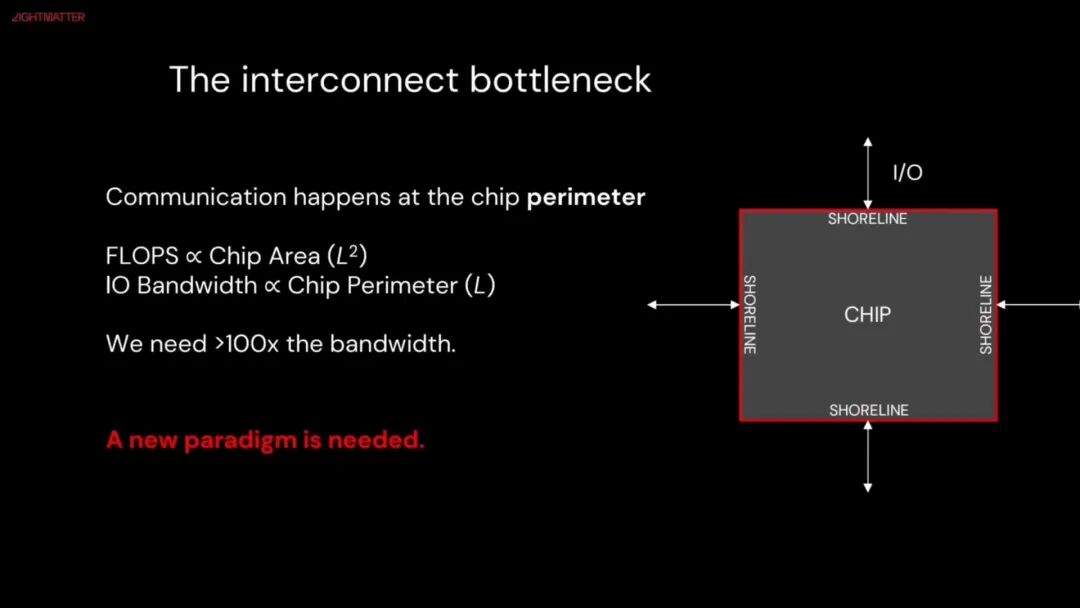

• 核心概念：“3D 光中介层”，推出 Passage M1000 平台 —— 在光中介层上封装计算和内存芯片，用 3D 堆叠实现紧凑结构 + 超高带宽（解决芯片互连痛点：芯片外围物理区域有限，I/O 接口数量不足，100 倍以上带宽需新范式，3D 光中介层即新范式）。

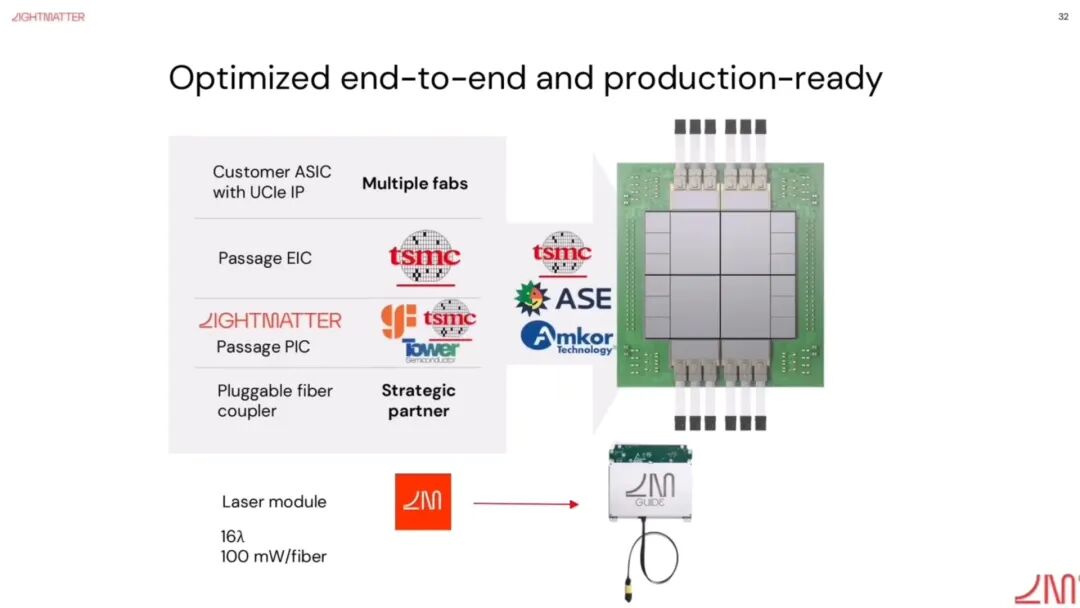

• 参数与准备：Passage M1000 预期速率 114Tbps，是迈向 200Tbps XPU 和 400Tbps 交换机的第一步，已做好生产准备。

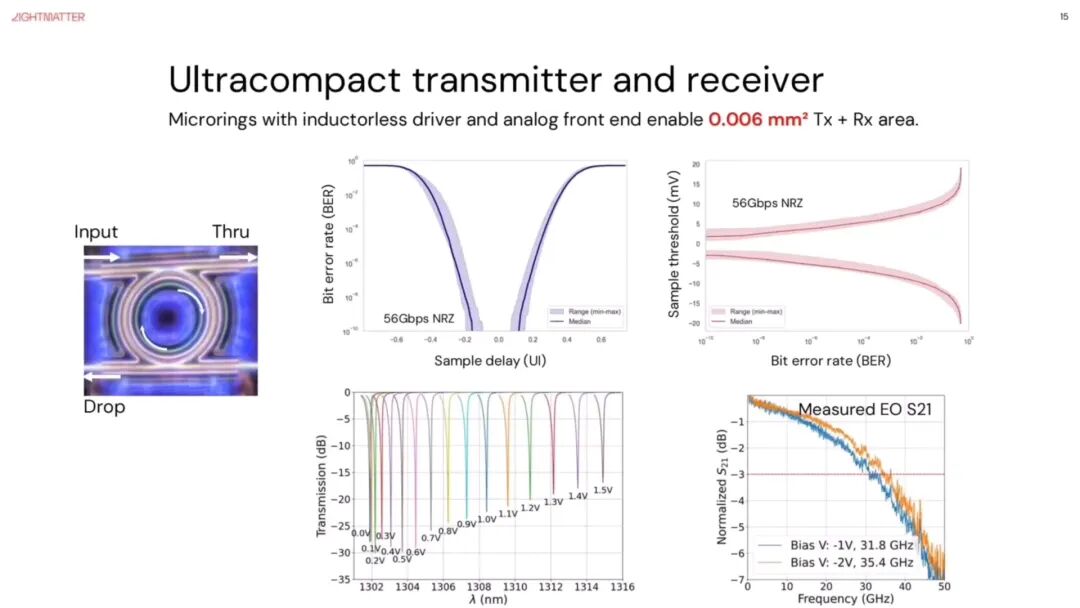

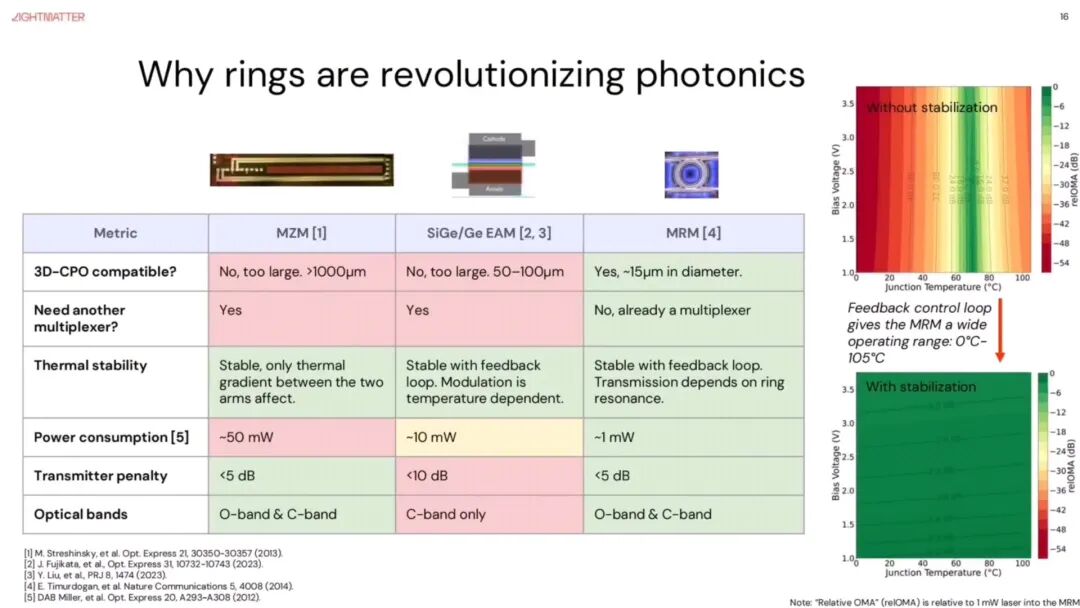

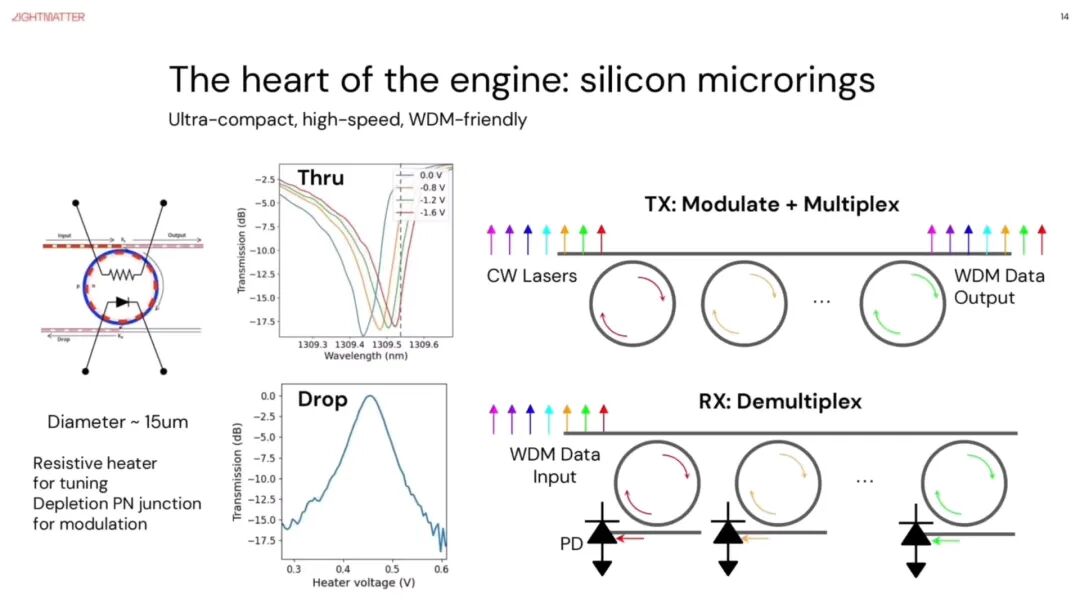

• 关键突破：解决光学元件与电 SerDes 尺寸匹配问题（光元件通常更小，直接集成浪费空间）；用硅微环谐振器调节光信号，实现紧凑光 I/O，尺寸匹配不浪费封装空间；硅微环谐振器优势：尺寸小（有限空间集成更多通道）、功耗低（调节光信号需能少）、响应速度快（跟上 AI 芯片高频传输）。

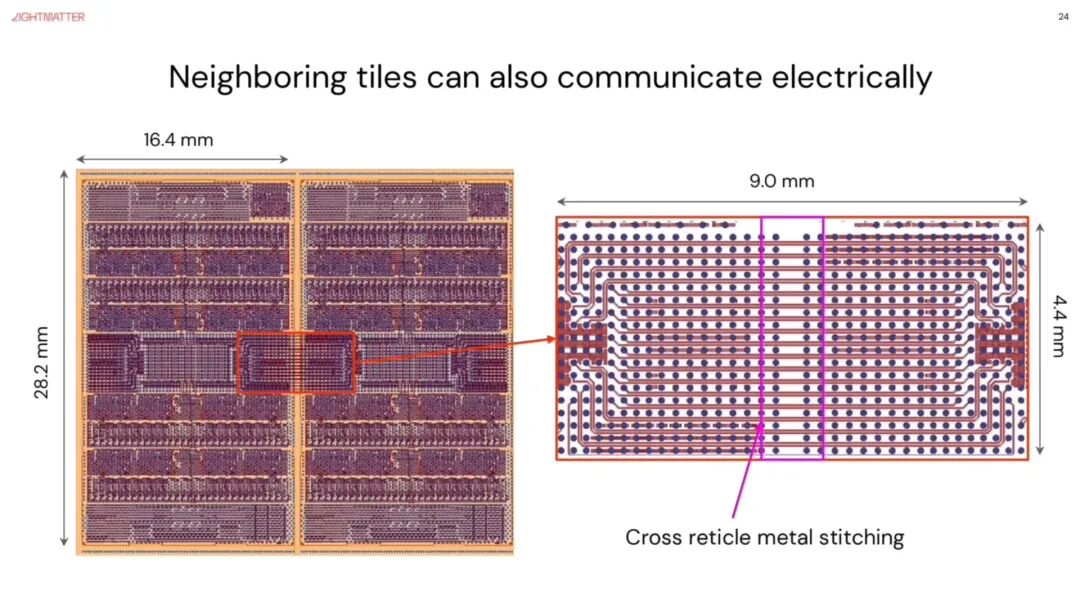

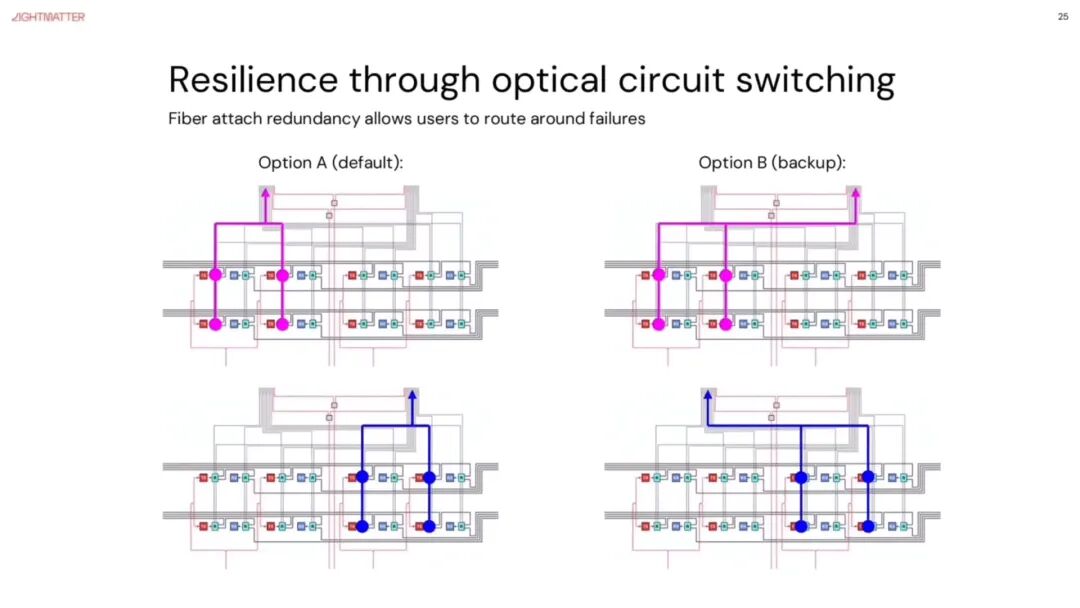

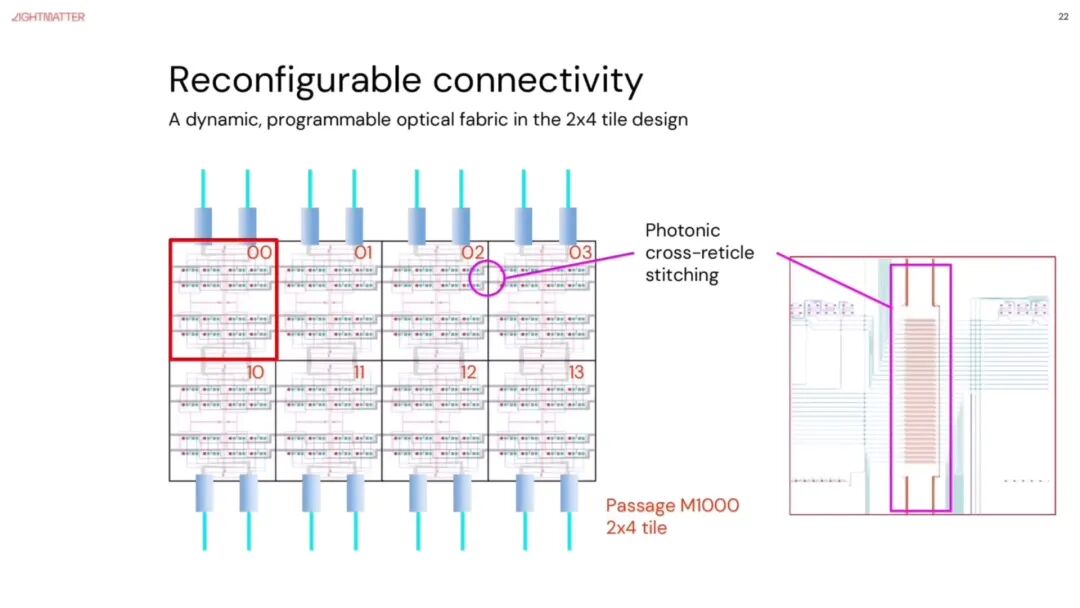

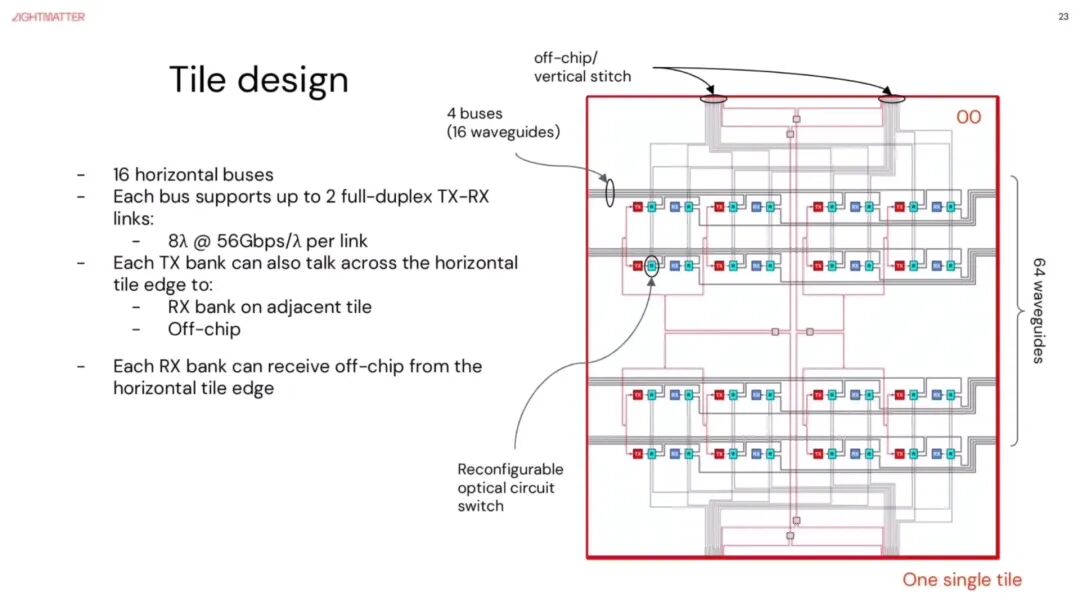

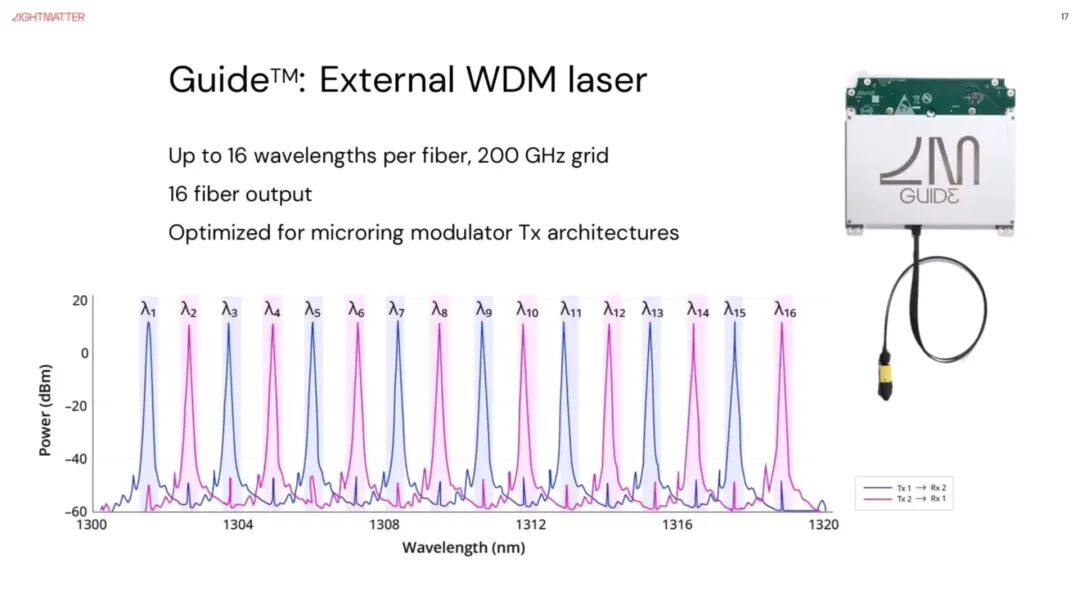

• 辅助设计：光引擎 Lightmatter Guide（负责光信号生成、传输、接收）；平台可重构（根据工作负载调整光链路，灵活性强）；Tile 设计含 16 条水平总线（十字形金属缝线实现电气连接），光路交换提供冗余（一条链路坏则其他可用，提升可靠性）。

4. 英伟达

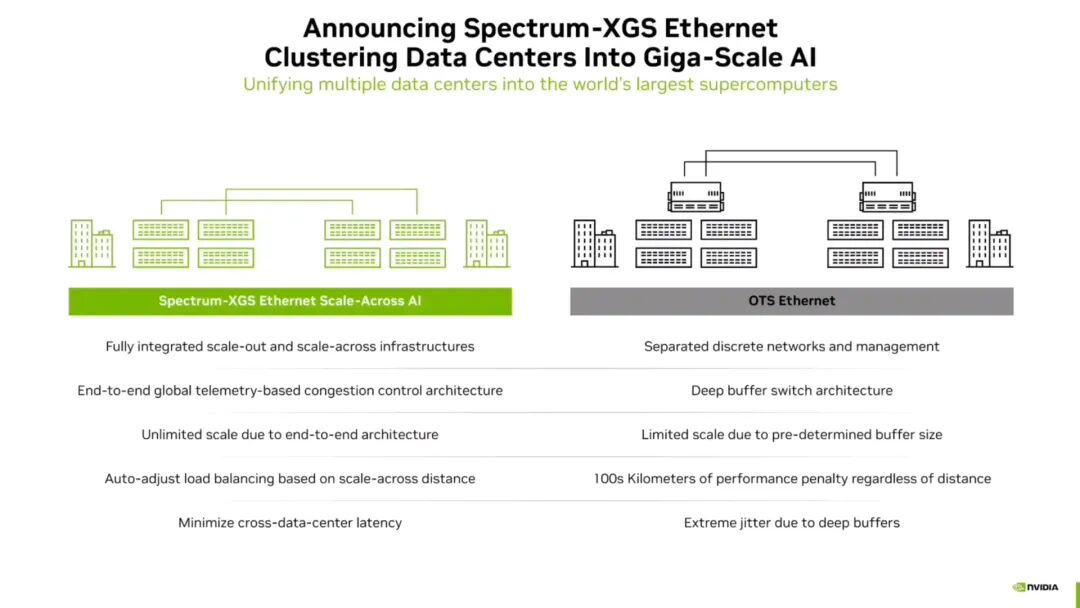

• 重点方向：“跨区域扩展”，推出 Spectrum-XGS 以太网技术，目标将多个分布式数据中心组合成 “十亿瓦级 AI 超级工厂”。

• 核心支撑：

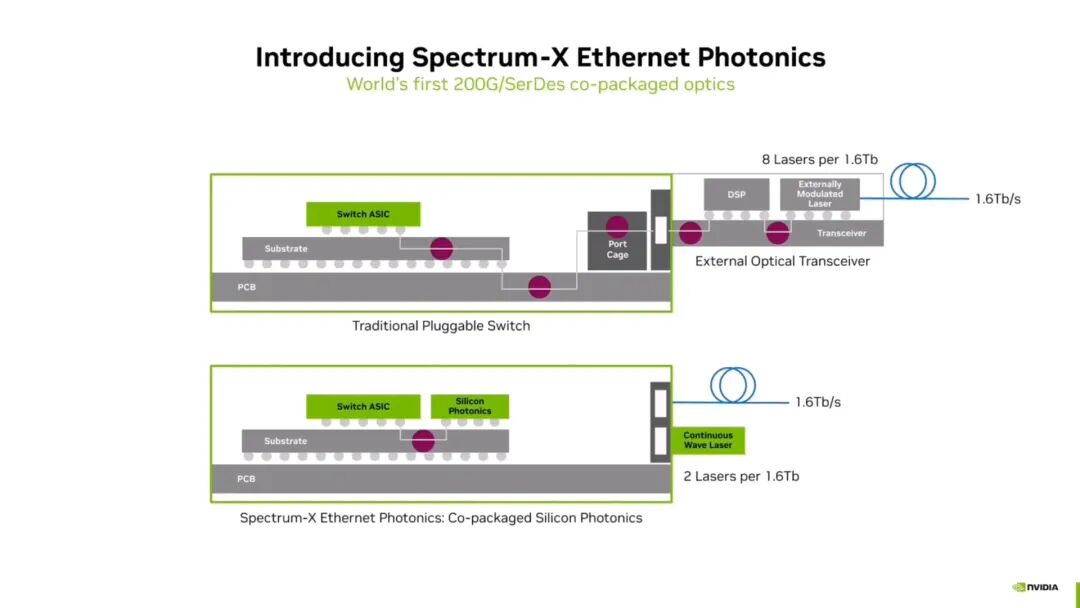

  • 硬件：“200G/SerDes 共封装光学” 技术（传统可插拔光学引擎需额外电力和空间，共封装直接将光学元件与交换机芯片封在一起，无需额外供电，省电力）；NVIDIA Photonics 硅光 CPO 芯片（速率 1.6T，采用新型微环调制器，提升能效）；Spectrum-6 102T 集成硅光交换机（吞吐量翻倍、可靠性更高、功耗更低），搭配 Spectrum-X 和 Quantum-X 交换机形成完整光网络产品线。

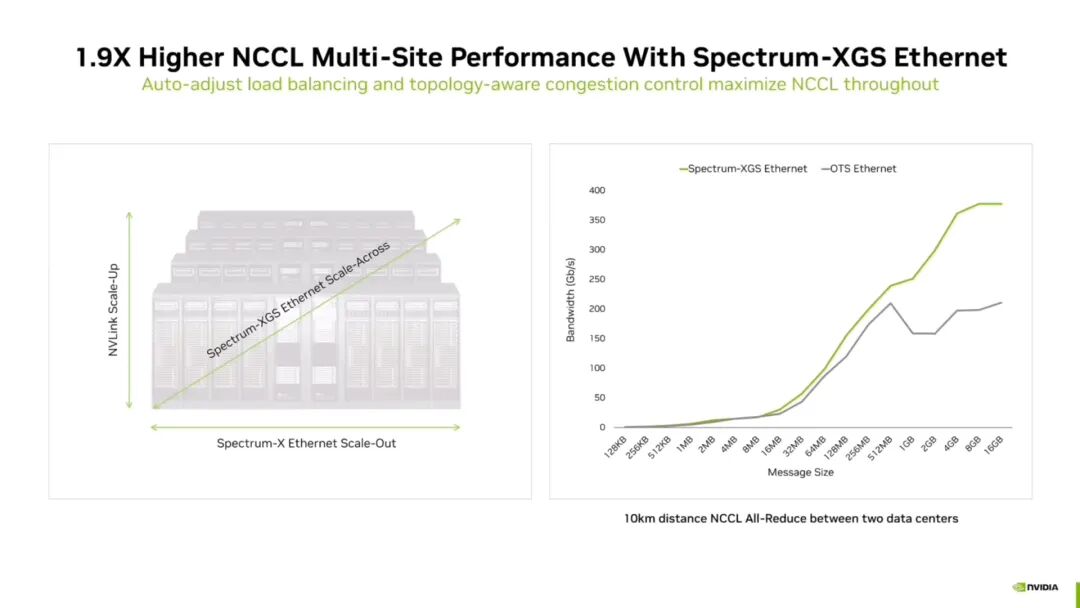

• 算法：“距离感知算法”—— 不同数据中心距离几十到上百公里，光信号传输有延迟，算法根据距离动态调整传输策略，确保整体性能；数据：Spectrum-XGS 技术下多站点 NCCL 横向扩展性能是传统 OTS 以太网的 1.9 倍，加速多 GPU 和多节点通信，突破单个数据中心资源限制。

• 未来布局：即将推出 CPO 网络交换机，抢占共封装技术赛道（共封装是未来光网络主流方向）。
