【新启航】白光干涉仪在 IC 芯片光刻后的 3D 轮廓测量

原创
作者头像
SYNCON新启航
发布2025-09-10 15:21:07
发布2025-09-10 15:21:07
410
举报

引言

IC 芯片光刻后形成的三维图形(如栅极、互联线、接触孔等)是半导体制造的关键中间产物,其线宽、高度、侧壁倾角等参数直接决定器件的电学性能与良率。这些图形通常为纳米至微米级结构(线宽 10nm-1μm,高度 50nm-2μm),传统测量方法中,扫描电镜虽能提供高分辨率线宽数据,但无法直接获取三维高度信息;原子力显微镜精度高但测量范围有限,难以满足大面积工艺均匀性评估需求。白光干涉仪凭借非接触、高精度、三维轮廓重构的特性,成为光刻后 3D 轮廓测量的核心工具,为曝光剂量优化、光刻胶性能评估等工艺改进提供了精准数据支撑。

IC 芯片光刻后测量的核心需求

IC 芯片光刻后测量需满足三项关键指标:一是多参数同步表征,需同时获取关键尺寸(CD)、高度、侧壁角度、边缘粗糙度(LER)等参数,其中 CD 测量误差需 <±1%,高度测量精度 <±2nm;二是工艺窗口监控,需通过轮廓参数反映光刻胶的曝光灵敏度(曝光剂量与图形高度的线性度)、显影均匀性(同一芯片的高度偏差需 < 5%);三是无损快速检测,单晶圆测量时间需 <8 分钟,且不能因测量导致光刻胶二次曝光或结构损伤(尤其对高宽比> 3 的细线条)。

接触式测量易造成图形坍塌,光学显微镜仅能提供二维投影尺寸,均无法满足需求。白光干涉仪的技术特性恰好适配这些测量难点。

白光干涉仪的技术适配性

高精度三维参数提取能力

白光干涉仪的垂直分辨率达 0.1nm,横向分辨率 0.3μm,通过垂直扫描干涉(VSI)模式可重建光刻图形的完整三维形貌。其采用的相位解包裹算法能精准区分光刻胶与衬底界面,计算图形高度(重复性误差 < 1nm);通过亚像素边缘检测技术提取不同高度处的 CD 值(如顶部 CD、50% 高度 CD),并计算侧壁倾角(精度 ±0.3°)。例如,对 100nm 高的栅极图形,可清晰识别顶部与底部 5nm 的 CD 差异,满足 7nm 及以上制程的严苛管控要求。

材料与工艺兼容性

针对光刻胶对紫外光的敏感性,白光干涉仪可采用 400-500nm 波段的可见光光源,避免二次曝光。其非接触测量模式不会对柔软的光刻胶表面造成物理损伤,尤其适合正性光刻胶(显影后图形易破损)的测量。通过调整光源强度(10-30mW)和积分时间(5-20ms),可适配不同厚度(50nm-2μm)光刻胶的反射特性,确保信号信噪比 > 30dB。

大面积均匀性分析

通过拼接扫描技术,白光干涉仪可在 6 分钟内完成 12 英寸晶圆上 5mm×5mm 区域的测量,覆盖数千个光刻图形单元。结合自动化分析软件,能生成 CD、高度的空间分布热力图,直观呈现曝光场边缘与中心的参数差异(如边缘 CD 比中心大 3%)。支持多批次晶圆的参数对比,为光刻胶涂覆厚度稳定性(标准差 < 3%)、曝光焦距偏差等工艺问题诊断提供数据依据。

具体测量流程与关键技术

测量系统配置

需配备高数值孔径物镜(NA=0.95)以提升横向分辨率,同时采用长工作距离设计(≥10mm)适配晶圆厚度;光源选用窄带可见光(450nm),避免光刻胶感光;Z 向扫描范围≥5μm,步长 0.5nm 以捕捉纳米级高度变化。测量前用标准光刻样板(含 50nm 台阶、100nm 线宽)校准,确保尺寸偏差 < 0.5nm。

数据采集与处理流程

晶圆经真空吸附固定在防震载物台后,系统通过 Mark 点定位至目标芯片区域,扫描获取三维干涉数据。数据处理包括三步:一是图形分割,基于深度学习算法区分有效图形与背景噪声;二是参数计算,提取 CD、高度、侧壁角度、LER 等参数,生成轮廓线图;三是工艺判据,与光刻工艺标准比对,标记超差参数(如 CD 偏差 > 2% 的区域)。

典型应用案例

在 5nm 逻辑芯片的栅极光刻测量中,白光干涉仪检测出某曝光场的 CD 均匀性达 3.5%(标准 < 2%),高度标准差 5nm(标准 < 3nm),追溯为曝光剂量分布不均所致,调整光源强度后均匀性提升至 1.8%。在 DRAM 接触孔测量中,通过三维轮廓发现孔口圆角半径超差(设计值 50nm,实测 65nm),导致后续金属填充不良,优化显影时间后圆角半径恢复至 48nm。

应用中的挑战与解决方案

超薄光刻胶的信号提取

对厚度 < 50nm 的光刻胶图形,反射信号弱且易受衬底干扰。采用锁相放大技术可提升信噪比 20 倍,结合薄膜干涉校正算法,将高度测量误差控制在 1nm 以内。

高陡度侧壁的测量

当侧壁倾角 > 88° 时,反射信号衰减导致角度计算偏差。通过多角度照明(±15°)和三维建模算法,可完整重建侧壁轮廓,倾角测量精度提升至 ±0.2°,满足蚀刻转移工艺对侧壁角度的严苛要求(偏差 < 0.5°)。

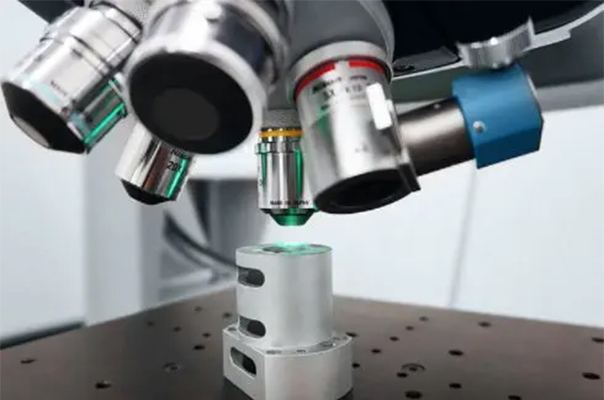

大视野 3D 白光干涉仪:纳米级测量全域解决方案​

突破传统局限,定义测量新范式!大视野 3D 白光干涉仪凭借创新技术,一机解锁纳米级全场景测量,重新诠释精密测量的高效精密。

三大核心技术革新​

1)智能操作革命:告别传统白光干涉仪复杂操作流程,一键智能聚焦扫描功能,轻松实现亚纳米精度测量,且重复性表现卓越,让精密测量触手可及。​

2)超大视野 + 超高精度:搭载 0.6 倍镜头,拥有 15mm 单幅超大视野,结合 0.1nm 级测量精度,既能满足纳米级微观结构的精细检测,又能无缝完成 8 寸晶圆 FULL MAPPING 扫描,实现大视野与高精度的完美融合。​

3)动态测量新维度:可集成多普勒激光测振系统,打破静态测量边界,实现 “动态” 3D 轮廓测量,为复杂工况下的测量需求提供全新解决方案。​

实测验证硬核实力​

1)硅片表面粗糙度检测:凭借优于 1nm 的超高分辨率,精准捕捉硅片表面微观起伏,实测粗糙度 Ra 值低至 0.7nm,为半导体制造品质把控提供可靠数据支撑。​

(以上数据为新启航实测结果)

有机油膜厚度扫描:毫米级超大视野,轻松覆盖 5nm 级有机油膜,实现全区域高精度厚度检测,助力润滑材料研发与质量检测。​

高深宽比结构测量:面对深蚀刻工艺形成的深槽结构,展现强大测量能力,精准获取槽深、槽宽数据,解决行业测量难题。​

分层膜厚无损检测:采用非接触、非破坏测量方式,对多层薄膜进行 3D 形貌重构,精准分析各层膜厚分布,为薄膜材料研究提供无损检测新方案。​

新启航半导体,专业提供综合光学3D测量解决方案!
