【新启航】复杂曲面零件的光学三维扫描测量逆向 - 激光三维扫描仪

摘要

复杂曲面零件（如航空发动机叶片、汽车覆盖件、模具型腔等）因曲面连续性强、曲率变化大，对逆向测量的精度与细节还原要求极高。本文以激光三维扫描仪为核心工具，系统梳理复杂曲面零件光学三维扫描测量逆向全流程，解析针对曲面特性的扫描前准备、参数动态优化、数据精准处理及曲面重构技术要点，验证该技术在复杂曲面逆向中误差≤±0.04mm 的精度优势，为复杂曲面零件复刻、迭代与质量管控提供技术支撑。

一、引言

复杂曲面零件广泛应用于航空航天、汽车、高端装备制造领域，其曲面精度直接影响产品性能（如发动机叶片气动效率、汽车车身风阻）。传统测量工具（如百分表、三坐标仪）难以完整捕捉曲面连续变化特征，且效率低下。激光三维扫描仪凭借非接触式测量、高分辨率采集及快速数据获取能力，可精准还原复杂曲面的曲率变化与细节特征，成为复杂曲面零件逆向工程的核心技术手段。

二、扫描前准备：曲面适配与设备校准

2.1 复杂曲面零件预处理策略

针对复杂曲面特性制定专项预处理方案：金属材质曲面零件（如航空发动机叶片）表面光滑易反光，需喷涂厚度≤0.015mm 的哑光喷雾，且喷雾需均匀覆盖曲面所有区域，避免因反光导致局部数据缺失；塑料材质曲面零件（如汽车内饰曲面件）易受外力形变，需采用定制化工装固定，工装与零件接触部位采用柔性材质，确保曲面无压痕，工装定位误差≤±0.01mm；对于含凹陷、凸起等复杂特征的曲面（如模具型腔），在曲面关键曲率变化点（如凸起顶点、凹陷最低点）贴附直径 2mm 的定位标记点，标记点间距根据曲面曲率梯度设定（曲率变化大区域间距 5mm，平缓区域间距 10mm），辅助多视角数据精准拼接。同时，清理曲面表面油污、划痕，避免杂质影响扫描数据精度。

2.2 激光三维扫描仪校准流程

选用精度 ±0.005mm 的标准曲面件（如标准圆弧面块）对激光三维扫描仪（手持激光型，标称精度 ±0.03mm）进行术前校准：将标准曲面件固定在高精度工作台上，扫描仪围绕标准曲面件采集 360° 全视角数据，通过专业校准软件对比扫描曲面数据与标准曲面理论曲率、尺寸，计算曲率补偿值与位置偏差补偿值，确保设备实际扫描曲面误差≤±0.03mm。根据复杂曲面精度需求调整设备基础参数，如高精度航空发动机叶片扫描分辨率设为 0.01mm，普通汽车覆盖件设为 0.02mm，平衡精度与扫描效率。

三、扫描测量过程：参数动态优化与数据采集

3.1 基于曲面特性的参数调整

针对复杂曲面曲率变化优化扫描参数：扫描高曲率变化区域（如发动机叶片叶尖、模具型腔尖角）时，采用超高分辨率模式（0.008-0.01mm），降低扫描速度（3-5mm/s），开启曲面细节增强算法，确保曲率突变处数据清晰；扫描平缓曲面区域（如汽车车门外板中部）时，切换至快速扫描模式，扫描速度提升至 10-12mm/s，分辨率设为 0.02mm，同时保持激光光斑大小稳定在 0.03mm，避免光斑过大导致曲面细节模糊；对于曲面交接处（如两个不同曲率曲面的过渡区域），调整扫描仪角度，确保激光束垂直于过渡面，减少扫描盲区。

3.2 多视角数据采集与拼接技术

采用 “分层扫描 + 特征拼接” 策略：将复杂曲面零件按曲率变化程度分为高曲率区、平缓区、过渡区，每区域采集 12-15 个视角数据，确保相邻视角数据重叠率≥30%；数据拼接采用 “标记点 + 曲率特征匹配” 结合方式：先通过定位标记点完成粗拼接（拼接误差≤±0.07mm），再提取各区域曲面的曲率极值点、切线方向等特征，利用迭代最近点（ICP）算法优化拼接精度，针对高曲率区域额外增加特征匹配点数量，最终拼接误差控制在 ±0.05mm 内，形成完整点云模型，点云密度根据曲面关键程度保持在 120-200 点 /mm²，确保曲面曲率细节完整保留。

四、数据处理与模型重建：精度把控与曲面还原

4.1 点云数据优化处理

使用 Geomagic Wrap 软件对原始点云数据进行专项处理：通过双边滤波算法去除离群点（误差＞±0.04mm 的噪点），同时保留曲面曲率细节，避免滤波导致曲率失真；采用基于曲率的自适应采样算法精简点云，高曲率区域保留 95% 以上数据，平缓区域精简 60%-70%，减少数据量的同时保障曲面特征完整性；针对扫描盲区（如曲面深腔、狭窄缝隙），采用手动补扫结合曲面插值算法填充数据，空洞填充误差≤±0.06mm，确保点云模型曲面连续。

4.2 复杂曲面三维模型重建

采用非参数化建模（UG NX 逆向模块）结合 NURBS 曲面重构技术：先构建曲面基准坐标系，以曲面关键曲率极值点为基准，生成初始曲面网格；通过调整 NURBS 曲面的控制点数量与权重，使重构曲面与点云数据的偏差≤±0.04mm，针对高曲率区域增加控制点密度，确保曲面连续性达 G2 级（曲率连续）；对于曲面交接过渡区，采用边界混合技术，使相邻曲面过渡平滑，过渡区曲率变化误差≤±0.03mm。模型重建后，通过三坐标测量仪检测曲面关键曲率值、轮廓度，整体模型与实物曲面偏差≤±0.04mm，满足复杂曲面零件逆向精度要求。

新启航半导体三维扫描测量产品介绍

在三维扫描测量技术与工程服务领域，新启航半导体始终以创新为驱动，成为行业变革的引领者。公司专注于三维便携式及自动化 3D 测量技术产品的全链条服务，同时提供涵盖 3D 扫描、逆向工程、质量控制等在内的多元创新解决方案，广泛应用于汽车、航空航天、制造业等多个领域，为企业数字化转型注入强劲动力。

新启航三维测量产品以卓越性能脱颖而出，五大核心特点重塑行业标准：

微米级精准把控：测量精度高达 ±0.020mm，可满足精密机械零件等对公差要求近乎苛刻的领域，为高精度制造提供可靠数据支撑。

2，反光表面扫描突破：无需喷粉处理，即可实现对闪光、反光表面的精准扫描，避免传统工艺对工件表面的损伤，适用于金属、镜面等特殊材质的检测与建模。

3，自动规划扫描路径：采用六轴机械臂与旋转转盘的组合方案，无需人工翻转样品，即可实现 360° 无死角空间扫描，复杂几何形状的工件也能轻松应对，确保数据采集完整、精准。

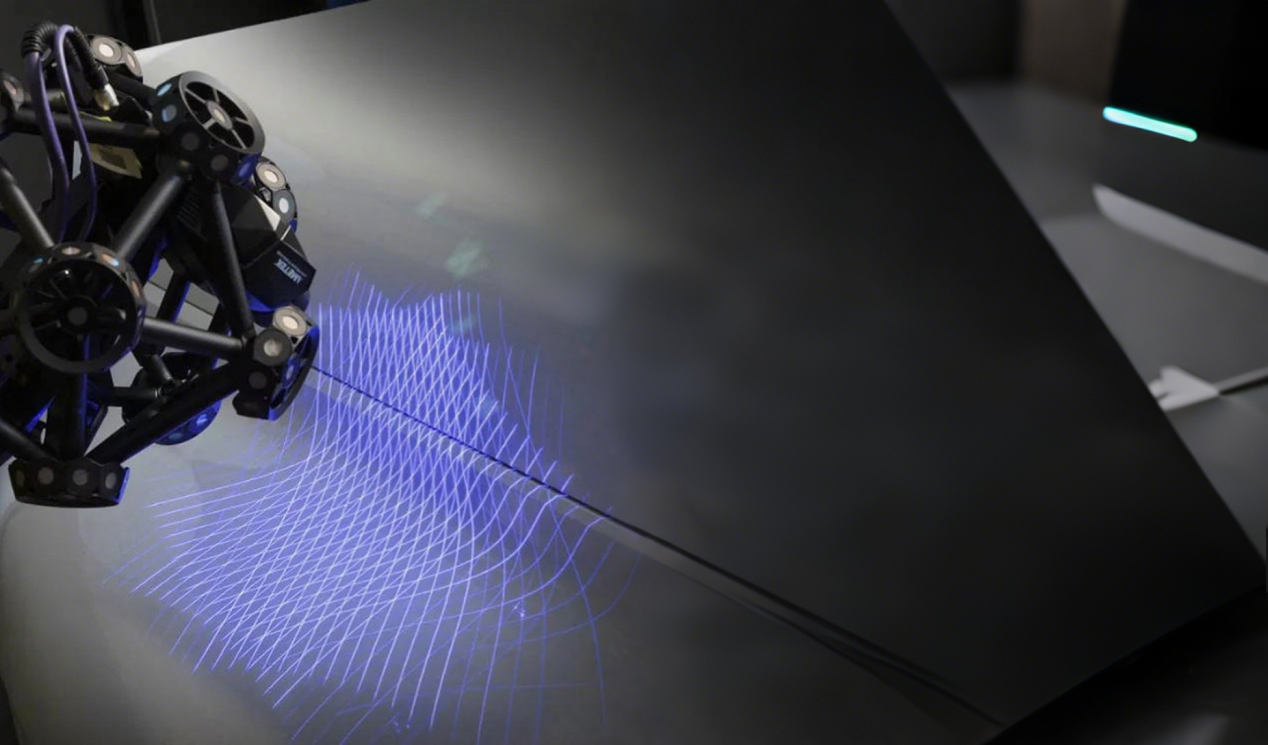

4，超高速测量体验：配备 14 线蓝色激光，以 80 万次 / 秒的超高测量速度，将 3D 扫描时间压缩至 1 - 2 分钟，大幅提升生产效率，尤其适合生产线批量检测场景。

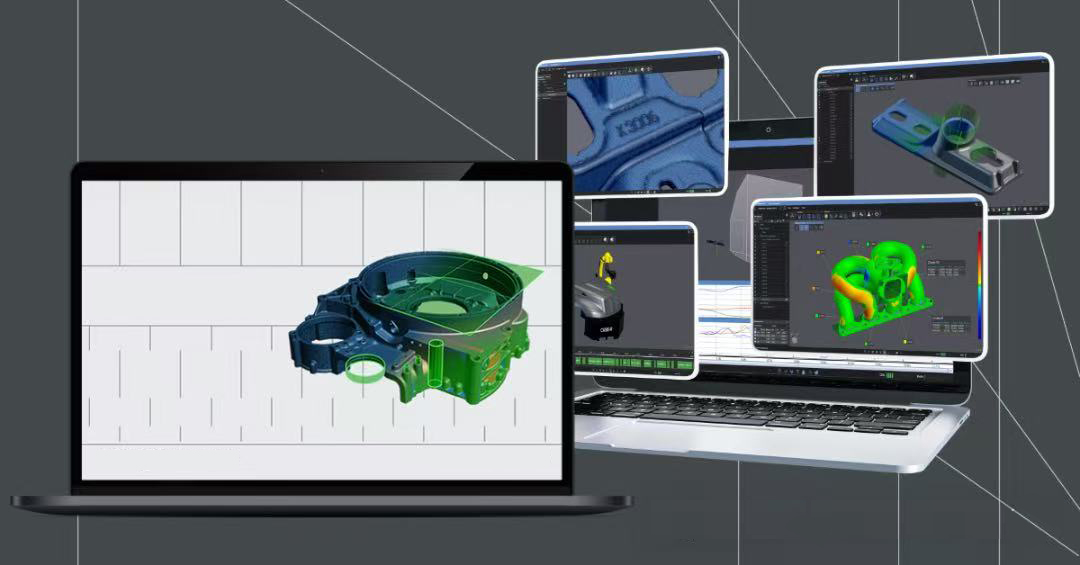

智能质检无缝衔接：搭载丰富智能软件，支持一键导入 CAD 数模，自动完成数据对比与 OK/NG 判断，无缝对接生产线批量自动化测量流程，显著降低人工成本与误差，加速企业智能化升级。

无论是航空航天零部件的无损检测，还是汽车模具的逆向工程设计，新启航三维测量产品凭借硬核技术实力，为客户提供从数据采集到分析决策的全周期保障，是推动智能制造发展的理想之选。
