抽中面后不连接？HyperMesh 的修复处理方法详解

在 HyperMesh 开展有限元分析前处理时，抽中面是核心操作之一 —— 通过这一步骤可将复杂三维实体模型简化为二维中面，大幅减少网格数量与计算量，为后续分析提速增效。但实际操作中，许多工程师和学习者常会遇到 “抽中面后模型不连接” 的问题：原本应连贯的结构出现断点或间隙，不仅会阻碍后续网格划分的顺利推进，还可能因模型完整性不足，导致最终分析结果出现偏差。下面，我们就从问题成因入手，详细拆解对应的修复处理方法。

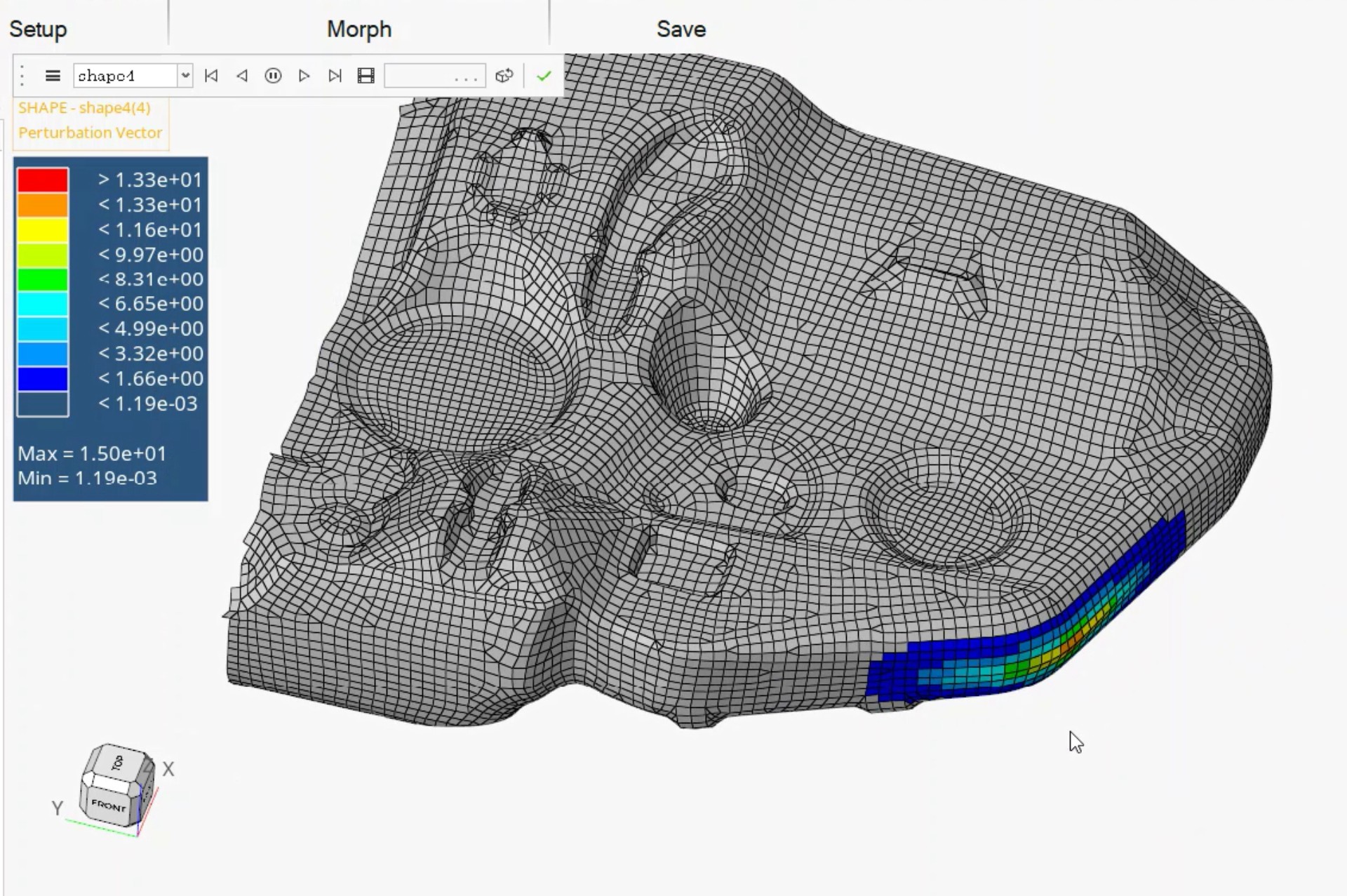

HyperMesh_morph_morp[00_06_43][20250611-105354]

一、问题成因分析​

（一）模型自身因素​

几何缺陷：原始三维模型可能存在微小的缝隙、重叠、尖角、非流形几何等缺陷。这些在建模过程中不易察觉的问题，在抽中面时会被放大，导致无法生成连续的中面。例如，在复杂装配体模型中，零件之间的装配公差可能造成极细微的间隙，使得抽中面后对应区域无法连接。

模型精度差异：如果模型由多个部分组成，且各部分的建模精度不同，在抽中面时，不同精度的几何边界难以完美融合，从而出现不连接的情况。

（二）抽中面操作参数设置不当​

厚度计算方式：HyperMesh提供了多种计算中面厚度的方式，如基于曲率、基于平均等。若选择的厚度计算方式与模型实际情况不匹配，可能导致中面在某些区域无法准确生成，进而出现不连接现象。

容差设置：容差是抽中面操作中的关键参数，它决定了HyperMesh在处理几何细节时的敏感度。容差过小，软件可能无法识别模型中一些接近连接的区域，导致中面断裂；容差过大，则可能过度简化模型，改变模型的原有几何特征。

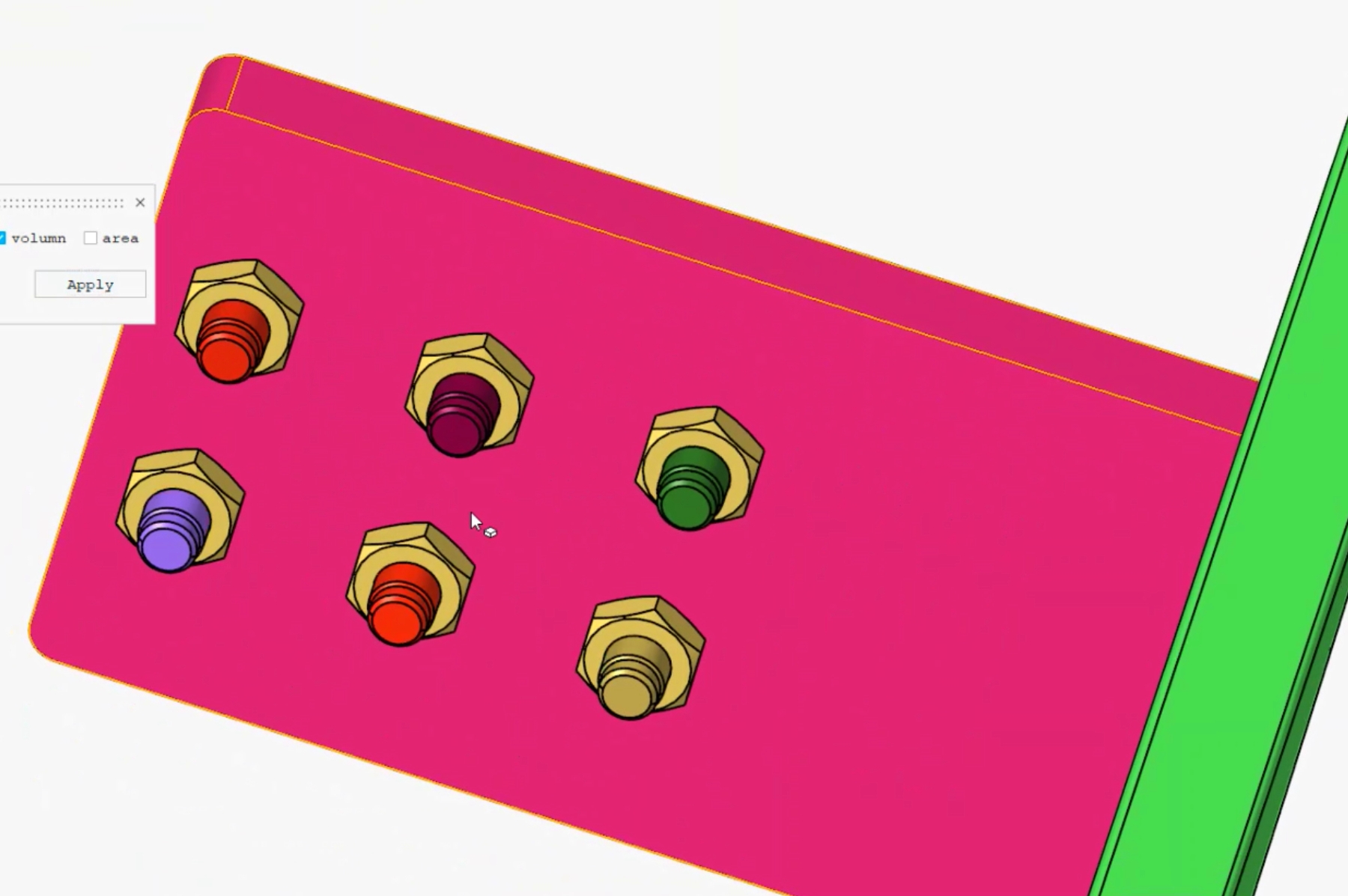

HyperMesh

二、修复处理方法

（一）检查并修复模型几何缺陷

使用几何诊断工具：在HyperMesh中，利用“GeometryCheck”功能对原始模型进行全面检查。该工具能够识别出模型中的缝隙、重叠、非流形几何等问题，并生成详细的诊断报告。根据报告提示，针对性地修复几何缺陷。例如，对于微小缝隙，可以使用“Merge”命令将相邻的面合并；对于重叠区域，通过“Delete”或“Trim”命令去除多余的几何部分。

手动修复：对于一些复杂的几何缺陷，自动修复工具可能无法完全解决问题。此时，需要手动调整模型。例如，对于尖角问题，可以通过倒圆角的方式进行处理，使几何过渡更加平滑，便于抽中面操作。

（二）优化抽中面操作参数

合理选择厚度计算方式：根据模型的几何特点和分析需求，选择合适的厚度计算方式。如果模型几何形状较为规则，曲率变化不大，可以选择“基于平均”的厚度计算方式；如果模型曲率变化明显，对厚度精度要求较高，则选择“基于曲率”的方式更为合适。

调整容差：在进行抽中面操作前，尝试不同的容差设置。可以先从较小的容差开始，逐步增大，观察中面生成情况。同时，结合模型的实际尺寸和精度要求，找到一个既能保证中面连续性，又不会过度简化模型的容差值。例如，对于小型精密零件模型，容差可设置在0.01-0.1mm之间；对于大型结构件模型，容差可适当放宽至0.5-1mm。

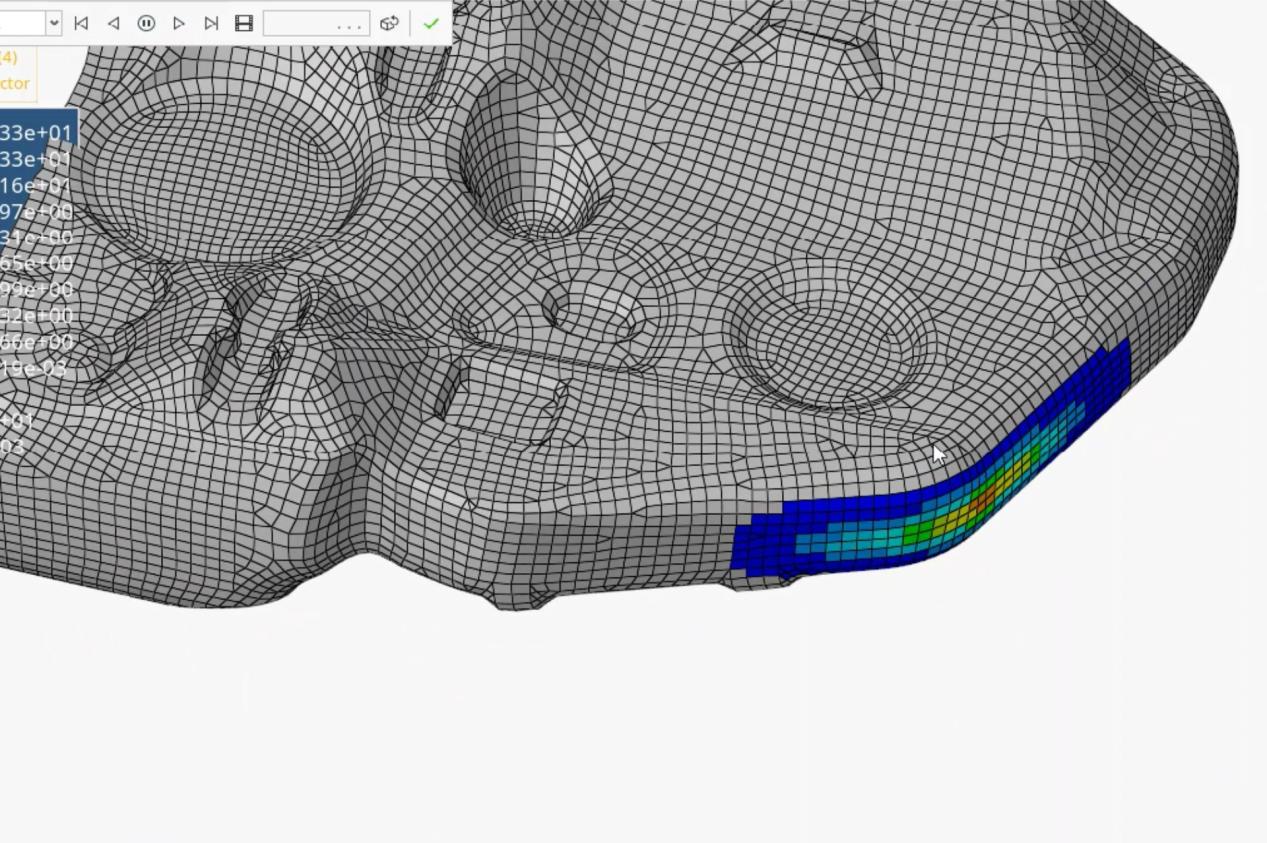

HyperMesh

（三）采用补救措施​

手动连接中面：如果抽中面后仍存在不连接的区域，可以使用HyperMesh的“Connect”或“Bridge”功能手动连接断开的中面。选择需要连接的中面边界，设置合适的连接参数，即可实现中面的拼接。

重新抽中面：在对模型几何缺陷进行修复和调整抽中面参数后，重新进行抽中面操作。在操作过程中，密切关注模型的变化，确保中面能够完整、连续地生成。

三、预防措施​

规范建模流程：在创建原始三维模型时，遵循严格的建模规范，减少几何缺陷的产生。例如，在设计装配体模型时，精确控制零件之间的装配关系，避免出现微小缝隙和重叠。

提前测试参数：在正式对复杂模型进行抽中面操作前，先选取模型的局部区域或简化模型进行抽中面测试，确定合适的操作参数，为整体模型的处理提供参考。

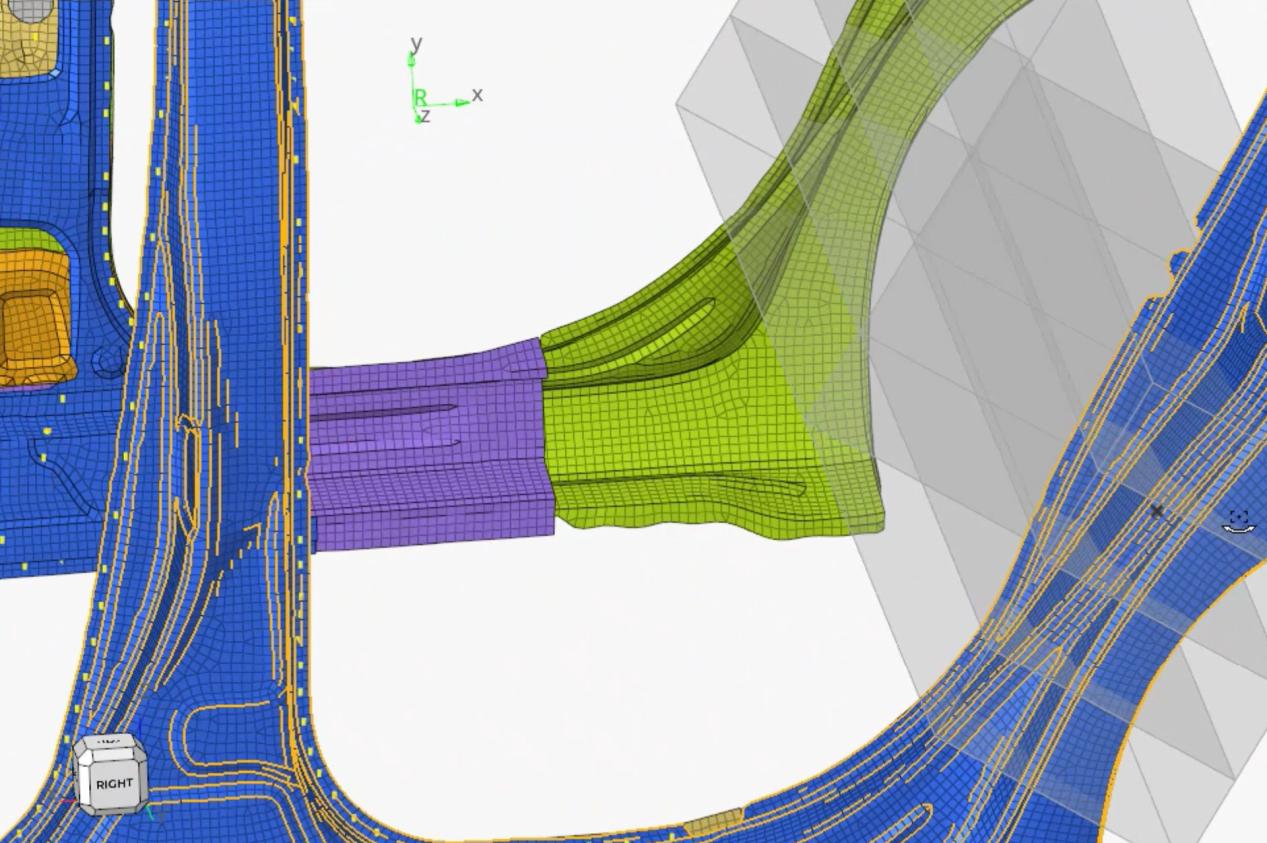

HyperMesh

我们在前面的内容中，既分析了 HyperMesh 抽中面后模型不连接的常见原因，也详细介绍了对应的修复处理方法，还给出了规避该问题的预防措施。相信通过这些内容的学习，大家在后续的工作和学习中，面对这类前处理问题时能更有底气，不仅能高效解决模型连接问题，更能保障有限元前处理工作的顺利推进，为准确的仿真分析提供有力支撑。
