二层协议透明传输：让跨域二层协议“无感穿越”多服务商网络

适用人群：企业网工、运营商技术支撑、SD-WAN/云网融合架构师、数据中心网络运维。 核心价值：解决LLDP/LACP/BPDU等二层协议跨运营商“被吃掉”难题，实现端到端协议透传。

为什么你需要“二层协议透明传输”

你是否遇到过以下问题？

企业分支互联，LACP链路聚合在运营商侧“断链”，两端无法协商？

1. LLDP邻居发现失效，运维无法自动识别拓扑？❌
2. STP BPDU被运营商设备丢弃，导致生成树失效？❌
3. 依赖LLDP/CDP发现设备，在跨三层网络（如公网）时将失效，导致设备不可见，需改用基于IP的发现机制。❌

✅ 根本原因：

运营商网络默认不处理/不转发用户侧二层控制协议（如LLDP、LACP、STP BPDU等），这些报文要么被丢弃，要么被当作普通数据帧转发—— 导致协议协商失败、拓扑断裂、环路风险。

二层协议透明传输如何“无感穿越”

核心原理：

[CE设备] —— (用户侧二层协议) → [PE设备] —— (透明隧道) → [运营商网络] → [对端PE] → [对端CE]。

配置位置：

在PE设备连接CE的接口上启用（如：GigabitEthernet1/0/1 → 脱敏为 Port-X）。

工作机制：

■ 报文进入PE接口 → 识别为指定二层协议（LLDP/LACP/BPDU等）→ 上送CPU做目的MAC替换（替换为运营商内网组播/单播MAC）；

■ 在运营商网络内 → 不解析协议内容，直接二层转发；

■ 到达对端PE → 还原原始目的MAC → 交付给CE设备。

✅ 效果：CE设备“以为”对方就在本地二层，协议协商完全正常！

实战配置

⚠️ 注：以下命令基于主流厂商设备抽象，适配华为/H3C/思科等主流平台语法逻辑。

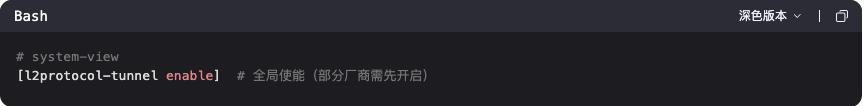

步骤1 全局开启协议透传功能（可选）

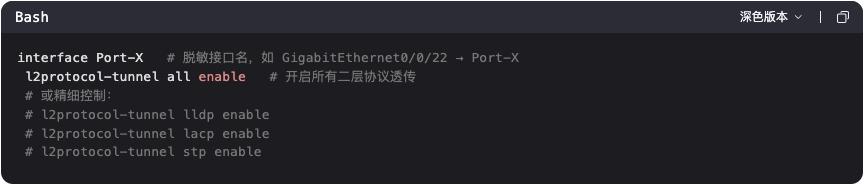

步骤2 在指定用户侧接口启用（关键！）

重要补充：默认行为与例外

■ 缺省行为：接口默认不转发BPDU（安全考虑）。

■ 例外规则：若接口使能了STP，则STP的BPDU会上送CPU，其他协议BPDU仍丢弃。

■ 关键技巧：若需透传LLDP/LACP等“非STP”协议，必须显式配置 l2protocol-tunnel xxx enable，否则默认被丢！

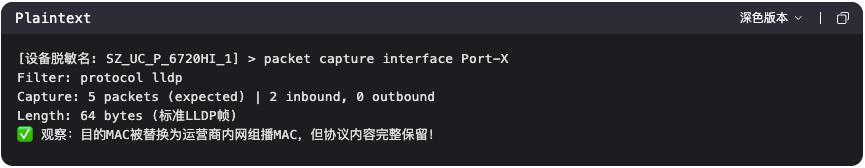

抓包验证

为验证透传是否生效，可在PE设备做镜像抓包。

⚠️ 提示：抓包时关注 目的MAC是否被替换、协议Payload是否未变—— 这是透传成功的关键标志！

不只是技术，更是业务价值！

■ 企业广域网“真二层互联”

“让分布在不同城市的办公室，像在同一栋楼里组网！”

—— LACP跨城聚合、LLDP自动拓扑发现、STP统一防环，全协议无感透传。

■ 云网融合SD-WAN底层支撑

“SD-WAN控制器依赖LLDP发现链路质量？透传功能让云边端‘零感知’穿越公网！”

—— 保障Overlay控制面协议在Underlay公网中的完整性。

■ 数据中心互联（DCI）协议保真

“跨DC的vPC/M-LAG依赖LACP？透传功能让运营商网络‘隐身’，协议协商零失败！”

—— 避免因协议中断导致的双活集群脑裂。

■ 运营商增值业务利器

“为金融/医疗客户提供‘协议保障专线’，差异化竞争力拉满！”

—— 不再只是普通带宽，而是“协议级SLA保障”。

二层协议透明传输— 被低估的“网络胶水”技术

它不炫酷，但不可或缺；

它不常被提及，但一旦缺失，网络就会“骨折”。

在云网融合、SD-WAN、多云互联的时代，协议透传能力 = 网络韧性 × 业务连续性 × 运维效率。
