【Docker项目实战】使用Docker部署Drawnix开源白板工具

原创
作者头像
江湖有缘
发布于 2025-09-09 16:10:52
发布于 2025-09-09 16:10:52
4020
举报
文章被收录于专栏：Docker项目实战Docker项目实战

一、Drawnix介绍

1.1 Drawnix简介

Drawnix是一款开源的在线白板工具（SaaS），集思维导图、流程图绘制、自由画图等多种功能于一体，支持协作与插件扩展，适用于个人创作、团队协作和远程办公场景。它完全免费且开源，提供丰富的编辑功能和良好的跨平台体验。

1.2 Drawnix主要特点

  • ✅ 💯 免费 + 开源：无使用成本，代码开放透明，可自由定制部署。
  • ⚒️ 支持思维导图与流程图编辑：内置专业图形结构，提升逻辑表达效率。
  • 🖌 画笔功能：自由手绘，满足创意草图与标注需求。
  • 😀 插入图片：轻松导入外部图像，丰富内容展示形式。
  • 🚀 基于插件机制：灵活扩展功能，适应多样化使用场景。
  • 🖼️ 📃 导出为 PNG、JSON(.drawnix)：支持多种格式导出，便于分享与备份。
  • 💾 自动保存（浏览器缓存）：防止数据丢失，保障编辑连续性。
  • ⚡ 编辑特性完善：支持撤销、重做、复制、粘贴等常用操作。
  • 🌌 无限画布：自由缩放与滚动，打造广阔创作空间。
  • 🎨 主题模式：多主题切换，满足个性化视觉体验。
  • 📱 移动设备适配：支持手机和平板操作，随时随地进行创作。
  • 📈 支持 Mermaid 语法转流程图：通过文本快速生成专业流程图。
  • ✨ 支持 Markdown 文本转思维导图（新功能🔥🔥🔥）：一键将结构化文本转化为可视化思维导图，极大提升效率。

二、本次实践规划

2.1 本地环境规划

本次实践为个人测试环境，操作系统版本为Ubuntu 22.04.1。

hostname

IP地址

操作系统版本

Docker版本

部署项目

jeven01

192.168.3.88

Ubuntu 22.04.1 LTS

27.1.1

Drawnix

2.2 本次实践介绍

1.本次实践部署环境为个人测试环境，生产环境请谨慎；

2.在Docker环境下部署Drawnix开源白板工具。

三、本地环境检查

3.1 检查Docker服务状态

检查Docker服务是否正常运行，确保Docker正常运行。

代码语言：bash
复制
root@jeven01:~#  systemctl status docker
● docker.service - Docker Application Container Engine
     Loaded: loaded (/lib/systemd/system/docker.service; enabled; vendor preset: enabled)
     Active: active (running) since Wed 2025-07-02 14:16:57 UTC; 21h ago
TriggeredBy: ● docker.socket
       Docs: https://docs.docker.com
   Main PID: 878 (dockerd)
      Tasks: 28
     Memory: 1.2G
        CPU: 1min 50.356s
     CGroup: /system.slice/docker.service
             ├─  878 /usr/bin/dockerd -H fd:// --containerd=/run/containerd/containerd.sock

3.2 检查Docker版本

检查Docker版本

代码语言：bash
复制
root@jeven01:~# docker -v
Docker version 27.1.1, build 6312585

3.3 检查docker compose 版本

检查Docker compose版本，确保2.0以上版本。

代码语言：bash
复制
root@jeven01:~# docker compose version
Docker Compose version v2.19.1

四、构建Drawnix镜像

4.1 下载Drawnix项目

  • 执行以下命令，下载Drawnix项目。
代码语言：bash
复制
git clone https://github.com/plait-board/drawnix.git
  • 进入项目目录，查看项目内容如下所示：
代码语言：bash
复制
root@jeven01:~# cd drawnix/
root@jeven01:~/drawnix# ll
total 828
drwxr-xr-x  8 root root   4096 Jul 12 16:31 ./
drwx------ 10 root root   4096 Jul 12 16:31 ../
drwxr-xr-x  4 root root   4096 Jul 12 16:31 apps/
-rw-r--r--  1 root root   1034 Jul 12 16:31 CFPAGE-DEPLOY.md
-rw-r--r--  1 root root  25173 Jul 12 16:31 CHANGELOG.md
-rw-r--r--  1 root root    305 Jul 12 16:31 Dockerfile
-rw-r--r--  1 root root     23 Jul 12 16:31 .dockerignore
-rw-r--r--  1 root root    245 Jul 12 16:31 .editorconfig
-rw-r--r--  1 root root     13 Jul 12 16:31 .eslintignore
-rw-r--r--  1 root root    880 Jul 12 16:31 .eslintrc.json
drwxr-xr-x  8 root root   4096 Jul 12 16:31 .git/
drwxr-xr-x  3 root root   4096 Jul 12 16:31 .github/
-rw-r--r--  1 root root    530 Jul 12 16:31 .gitignore
-rw-r--r--  1 root root    126 Jul 12 16:31 jest.config.ts
-rw-r--r--  1 root root     88 Jul 12 16:31 jest.preset.js
-rw-r--r--  1 root root   1064 Jul 12 16:31 LICENSE
-rw-r--r--  1 root root   1765 Jul 12 16:31 nx.json
-rw-r--r--  1 root root   2573 Jul 12 16:31 package.json
-rw-r--r--  1 root root 711664 Jul 12 16:31 package-lock.json
drwxr-xr-x  5 root root   4096 Jul 12 16:31 packages/
-rw-r--r--  1 root root    103 Jul 12 16:31 .prettierignore
-rw-r--r--  1 root root     26 Jul 12 16:31 .prettierrc
-rw-r--r--  1 root root   4364 Jul 12 16:31 README_en.md
-rw-r--r--  1 root root   3976 Jul 12 16:31 README.md
drwxr-xr-x  2 root root   4096 Jul 12 16:31 scripts/
-rw-r--r--  1 root root    676 Jul 12 16:31 tsconfig.base.json
drwxr-xr-x  2 root root   4096 Jul 12 16:31 .vscode/

4.2 构建镜像

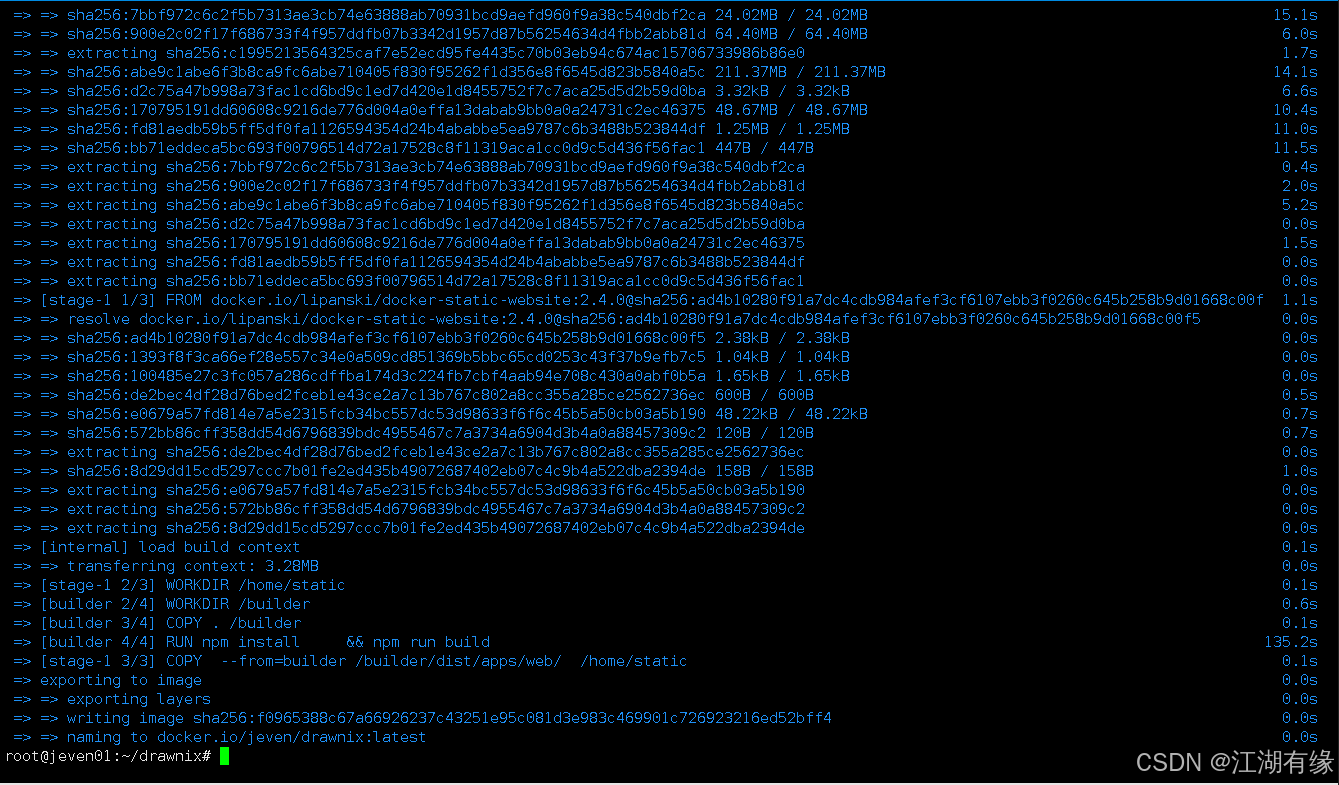

  • 执行以下命令，开始构建本地容器镜像
代码语言：bash
复制
docker build -t jeven/drawnix:latest  .
在这里插入图片描述
在这里插入图片描述

4.3 查看镜像

  • 查看本地构建的镜像，如下所示：
代码语言：bash
复制
root@jeven01:~/drawnix# docker images |grep drawnix
jeven/drawnix                                                               latest          f0965388c67a   About an hour ago   5.11MB

五、部署Drawnix服务

5.1 docker-cli方式部署(可选）

如果使用docker-cli方式部署，可参考以下命令：

代码语言：bash
复制
docker run -d \
   --restart always  \
   --name drawnix \
   -p 7200:80 \
  jeven/drawnix

5.2 编辑部署文件

在部署目录下，创建docker-compose.yaml文件，如下所示：

代码语言：bash
复制
vim docker-compose.yaml
代码语言：yaml
复制
version: '3'

services:
  drawnix:
    image: jeven/drawnix
    container_name: drawnix
    restart: always
    ports:
      - "7200:80"

5.3 创建Drawnix容器

执行以下命令，创建Drawnix容器。

代码语言：bash
复制

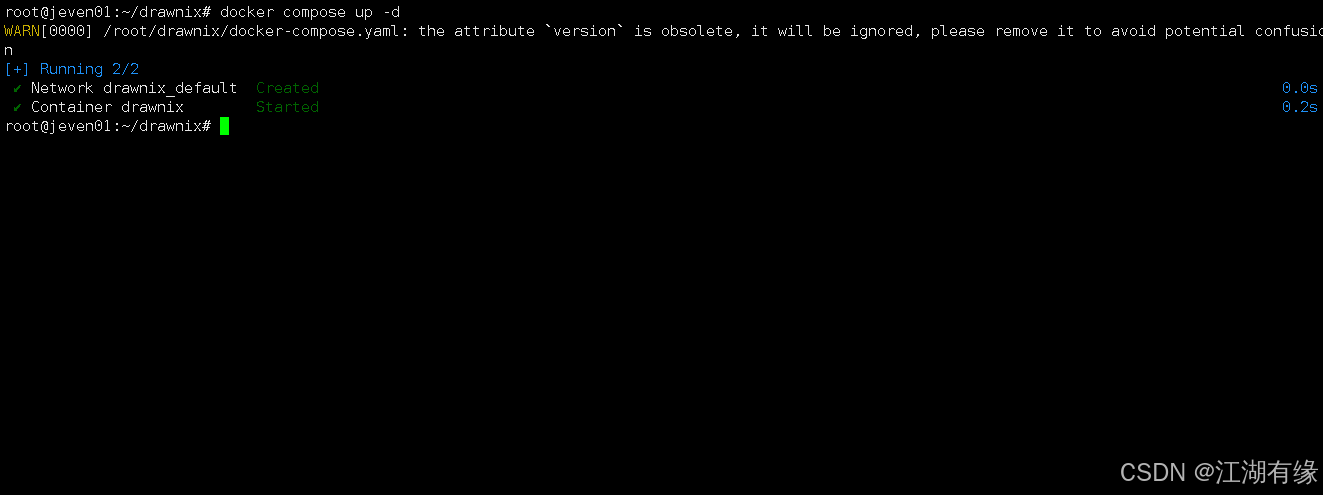

docker compose up -d
在这里插入图片描述
在这里插入图片描述

5.4 查看Drawnix容器状态

检查Drawnix容器运行状态，确保Drawnix容器正常启动。

代码语言：bash
复制
root@jeven01:~/drawnix# docker ps
CONTAINER ID   IMAGE                           COMMAND                  CREATED         STATUS                   PORTS                  NAMES
d32b3bd3d639   jeven/drawnix                   "/busybox-httpd -f -…"   6 seconds ago   Up 5 seconds             3000/tcp, 0.0.0.0:7200->80/tcp, [::]:7200->80/tcp   drawnix

六、访问Drawnix服务

浏览器地址： http://<个人的服务器IP>:7200，访问Drawnix的初始页。如果无法访问，请确保宿主机的防火墙已关闭或已放行相关端口，对于云服务器还需配置相应的安全组规则。

在这里插入图片描述
在这里插入图片描述

七、Drawnix基本使用

7.1 Mermaid图表

Mermaid 是一个基于 JavaScript 的图表绘制工具，允许用户通过简单的文本语法生成流程图、时序图、甘特图等各类图表。它无需复杂的绘图软件，直接在 Markdown 或文本编辑器中编写代码即可生成可视化图表，适合集成到文档、博客或项目管理工具中。

在这里插入图片描述
在这里插入图片描述

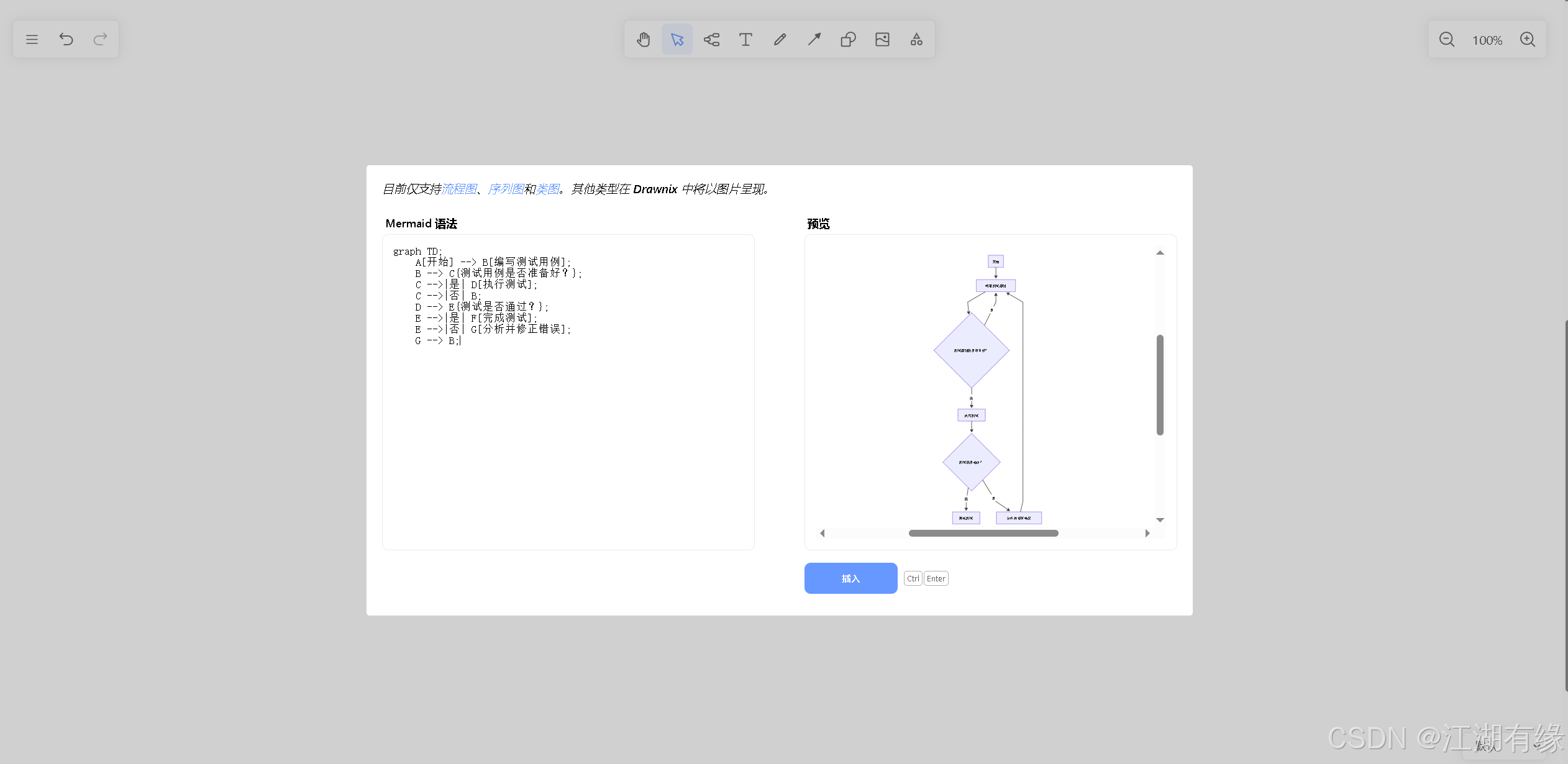

在Drawnix中绘制Mermaid流程图时，需注意当前版本主要支持基本的流程图元素和语法。对于不支持的类型，将通过图片形式展示。可参照以下示例进行操作，以确保流程图能够正确呈现。请注意，具体的支持范围可能依据Drawnix的更新而有所变化。

代码语言：bash
复制
graph TD;
    A[开始] --> B[编写测试用例];
    B --> C{测试用例是否准备好？};
    C -->|是| D[执行测试];
    C -->|否| B;
    D --> E{测试是否通过？};
    E -->|是| F[完成测试];
    E -->|否| G[分析并修正错误];
    G --> B;

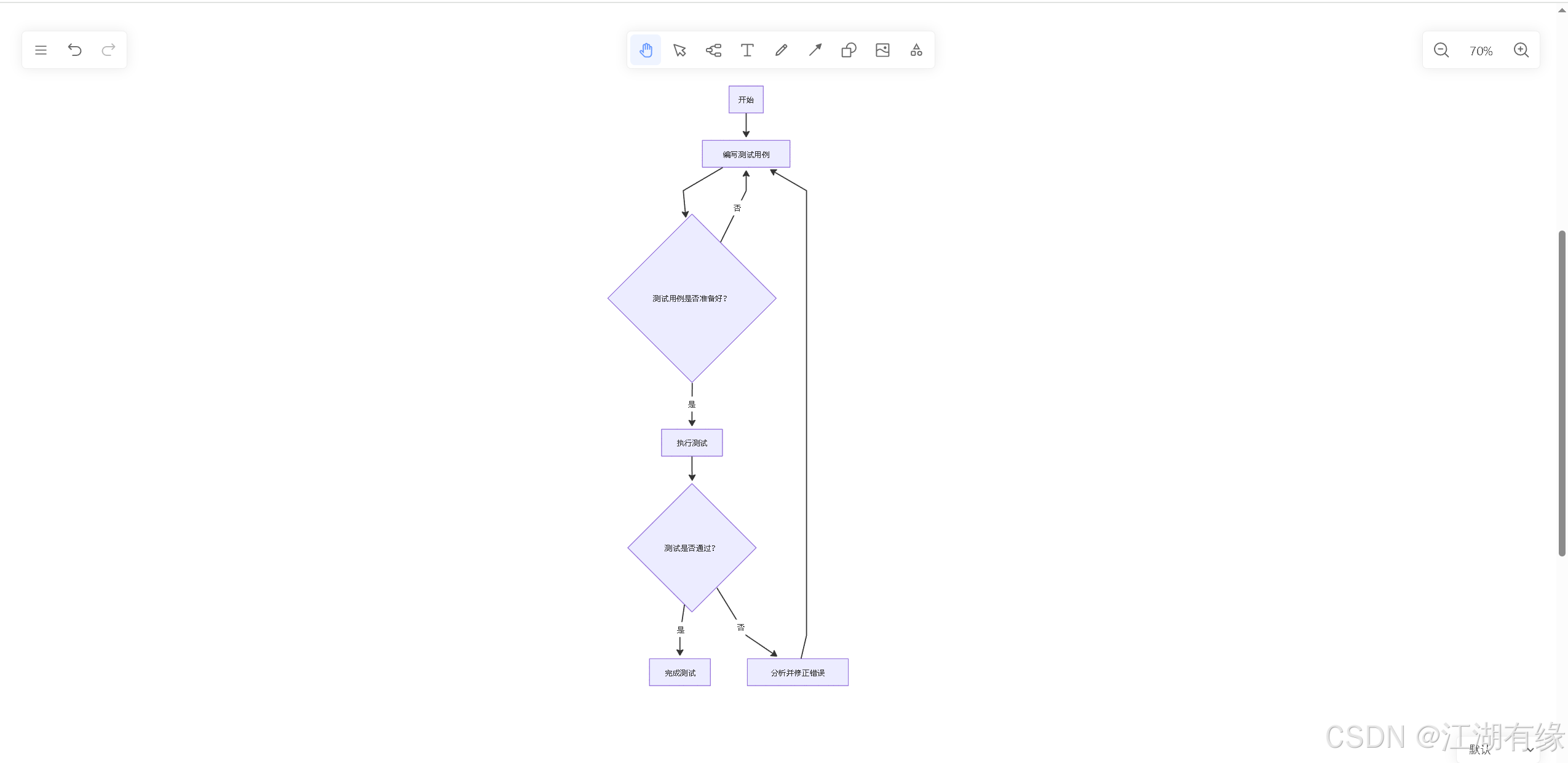

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

7.2 思维导图功能

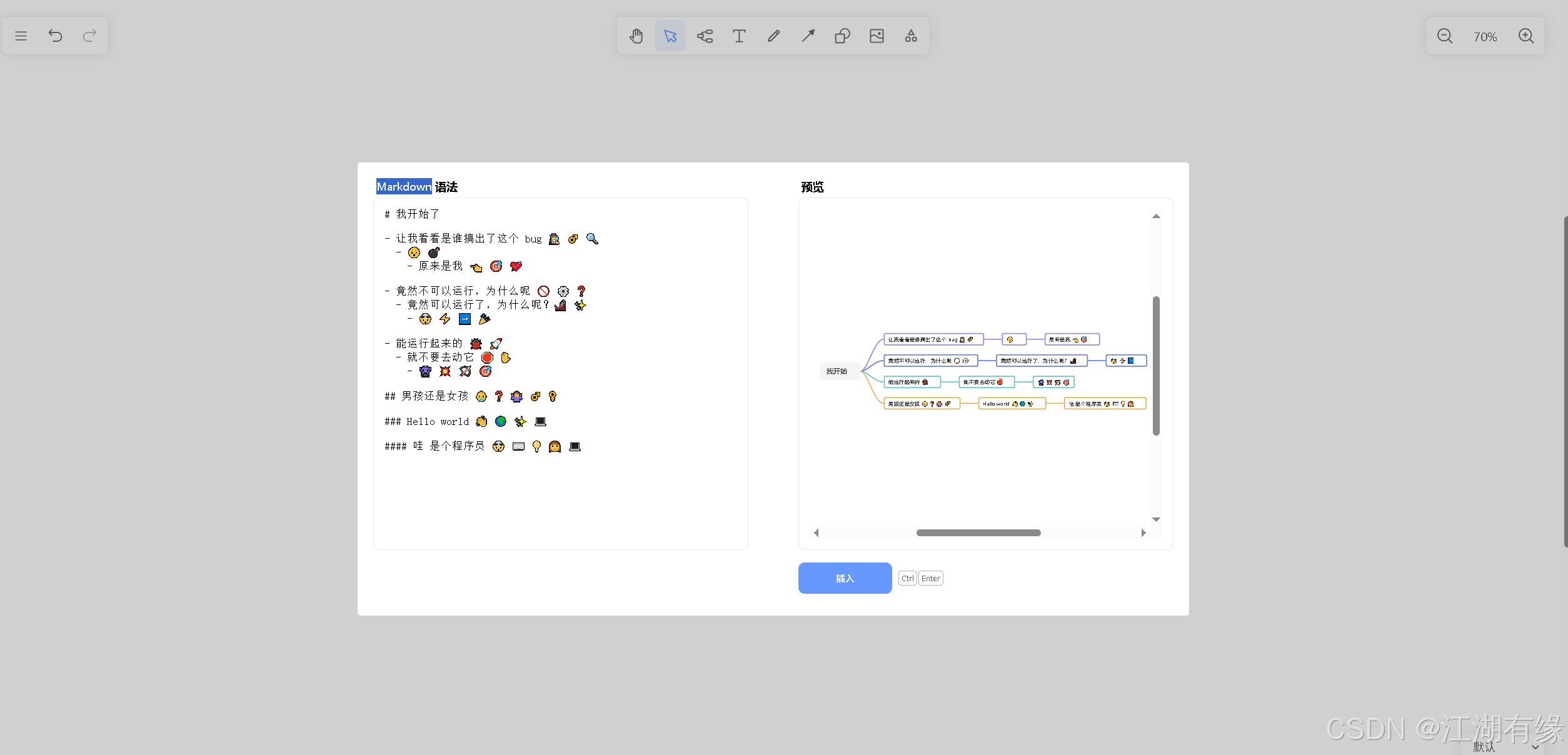

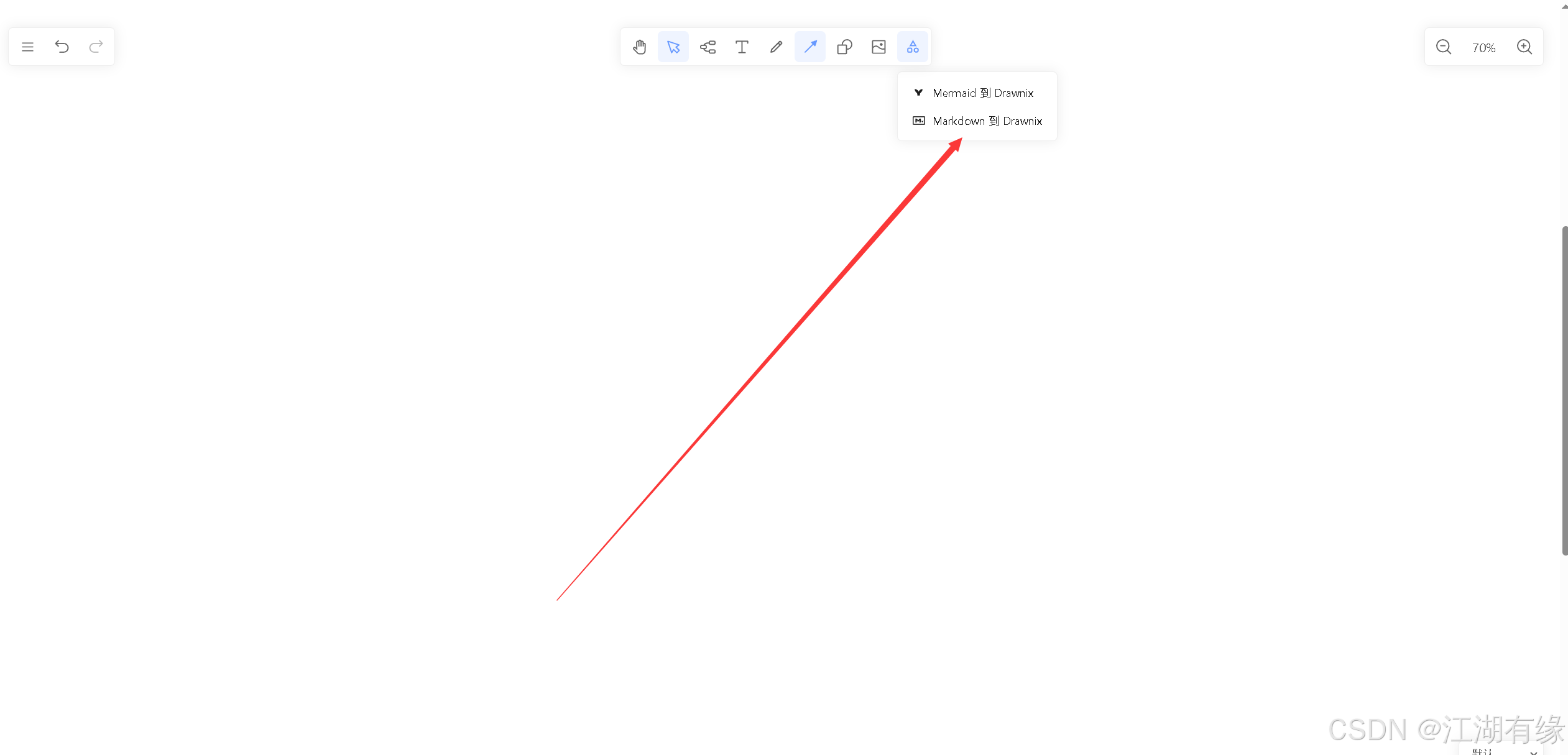

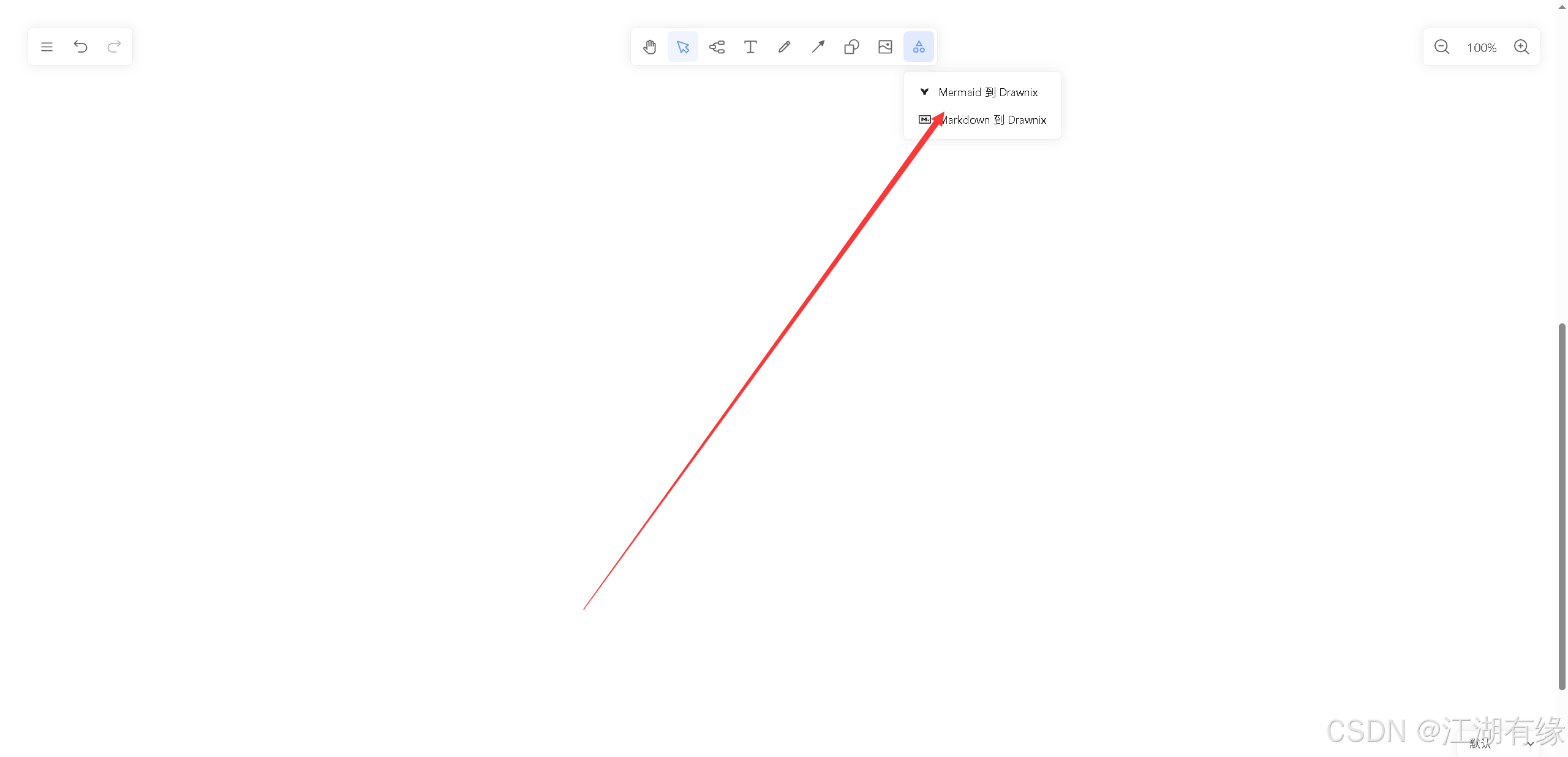

选择Markdown到Drawnix选项，直接绘制思维导图。

在这里插入图片描述
在这里插入图片描述

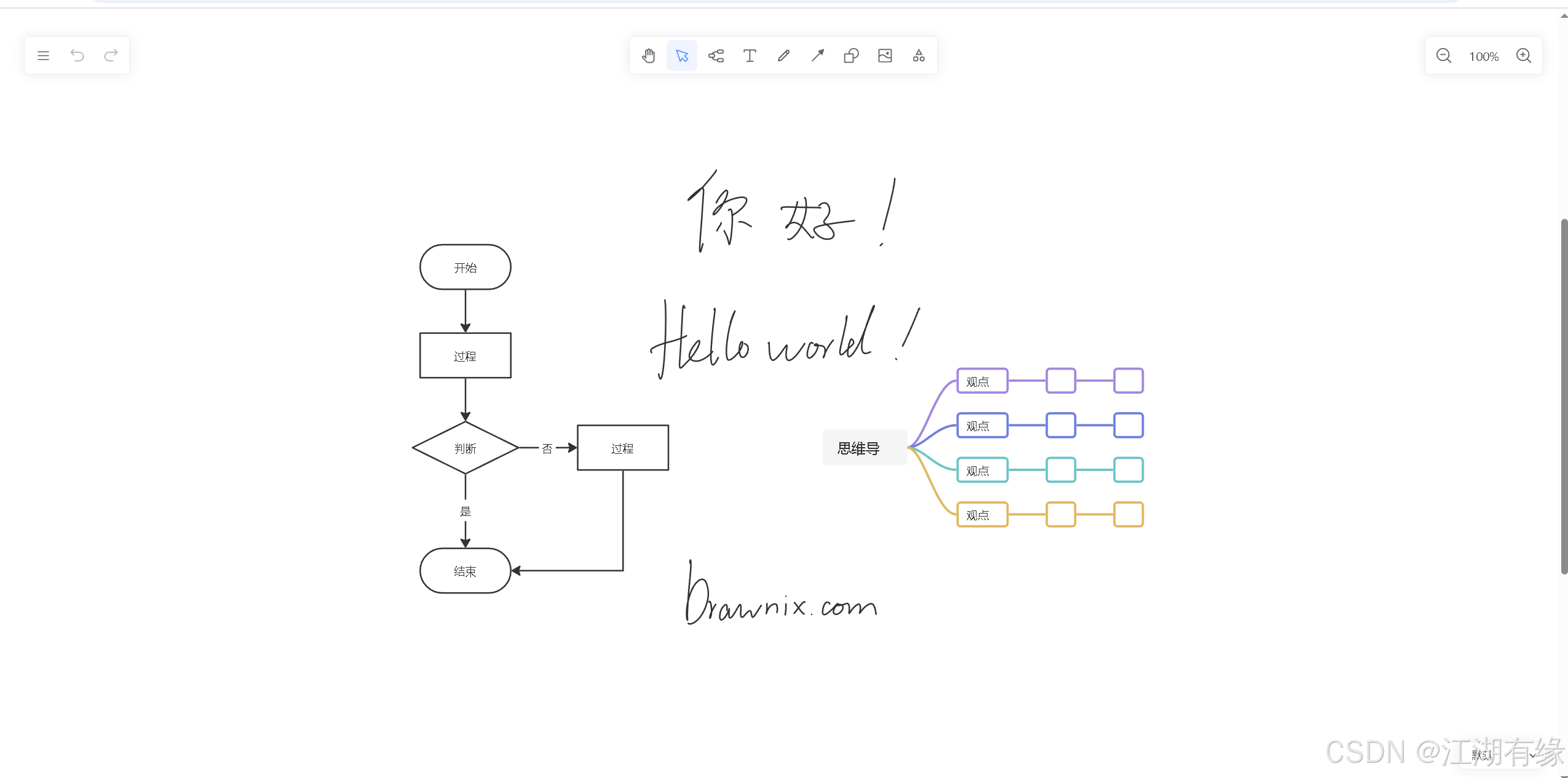

可参开系统自动给出的思维导图示例，如下所示：

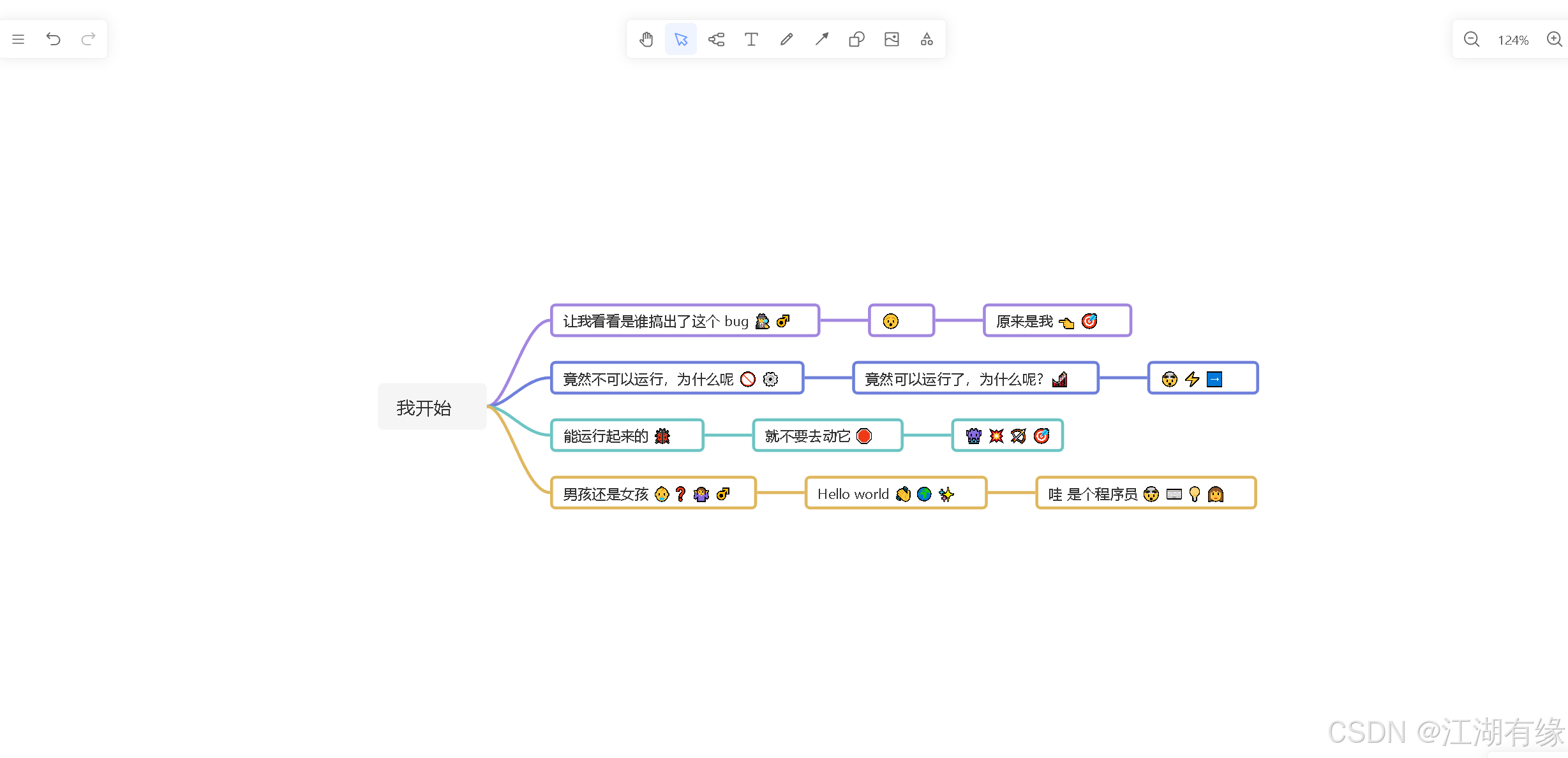

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

八、总结

本次通过Docker部署Drawnix开源白板工具的实践，系统掌握了从环境准备、镜像构建到服务部署的完整流程，切实体会到容器化技术在简化应用部署与管理中的显著优势。Drawnix的Mermaid图表和思维导图等协作功能在实际使用中表现出色，为团队在线协作提供了高效支持，验证了其作为开源工具的实用价值。此次实践不仅成功搭建了功能完备的协作平台，更为后续其他应用的容器化部署积累了宝贵经验，明确了容器化技术在提升开发效率和资源利用率方面的重要作用。
