汽车制造焊接车间：DEVICENET主站转PROFINET从站网关应用

汽车制造焊接车间：DEVICENET主站转PROFINET从站网关应用

1. 项目背景

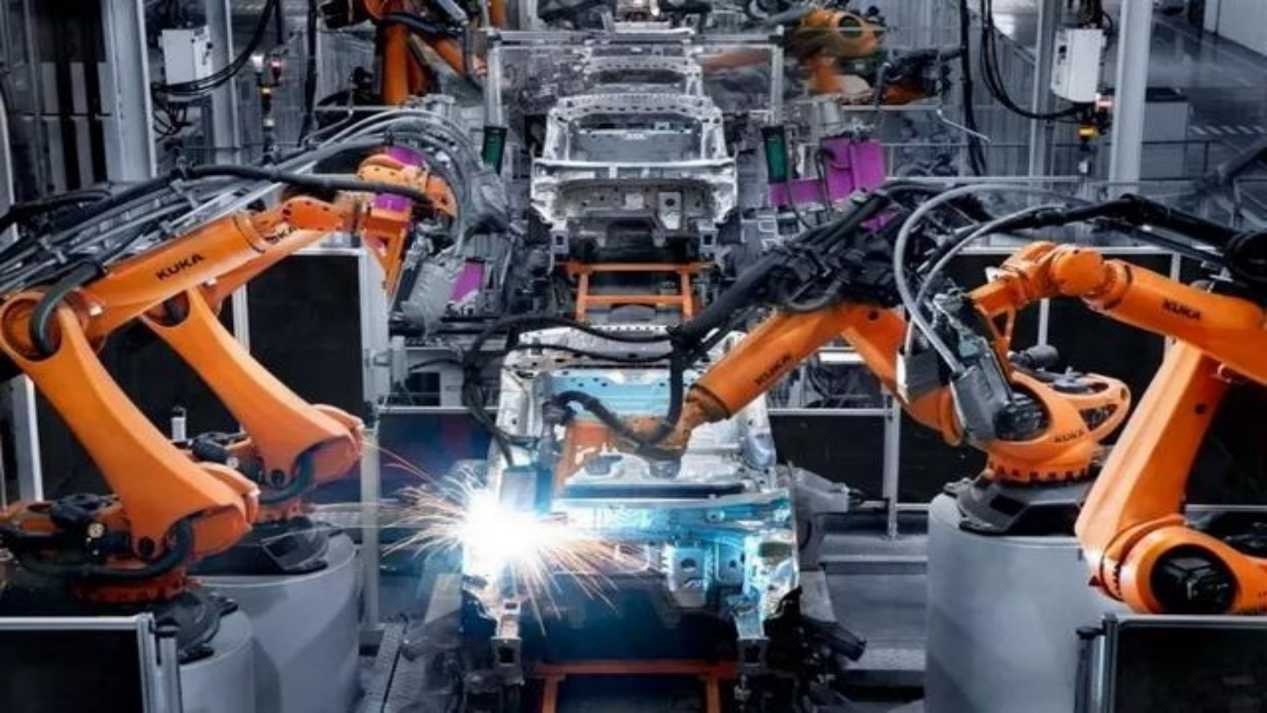

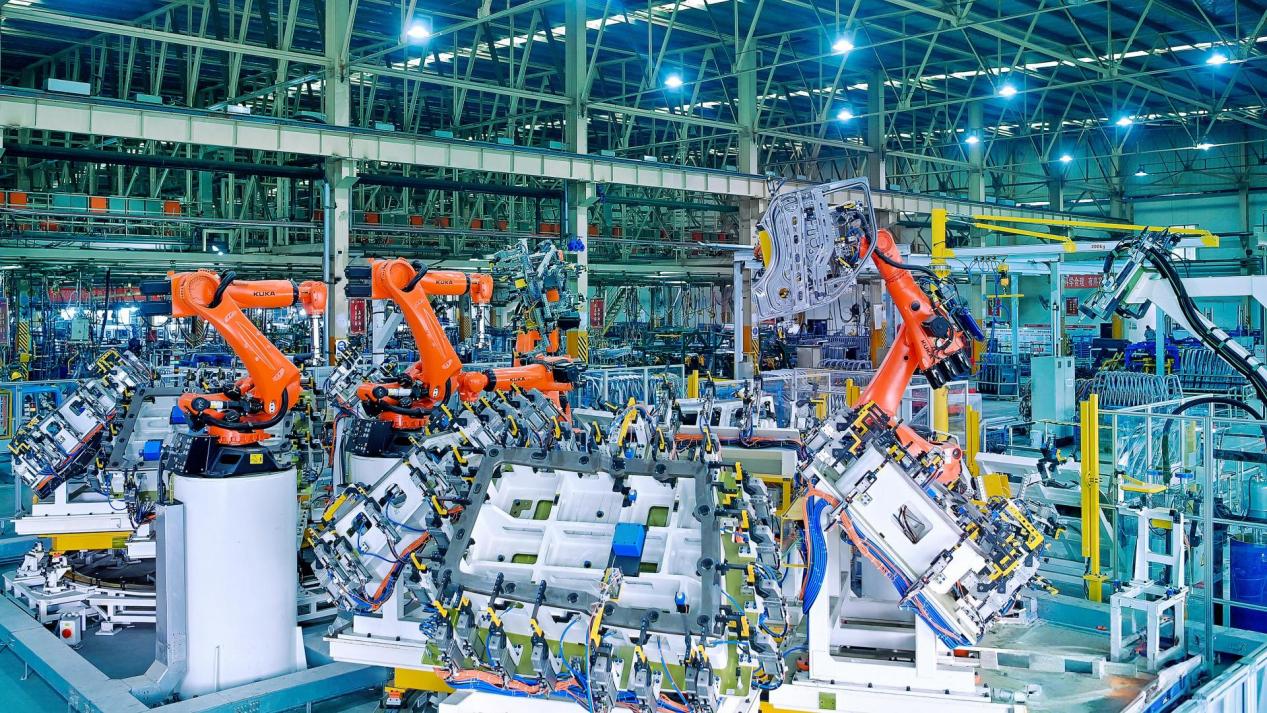

在汽车制造焊接车间中，自动化设备通常采用多种工业总线协议，导致不同系统之间的通信兼容性问题日益突出。某德系汽车品牌的焊接车间原有设备采用DEVICENET总线连接多台机械手臂，而新建的PROFINET总线系统需接入上层西门子PLC控制系统。由于DEVICENET与PROFINET协议不兼容，机械手臂无法直接与PLC通信，导致生产效率低下且维护成本较高。因此，需要通过协议转换网关实现DEVICENET主站到PROFINET从站的转换，打通设备间的数据交互通道。

f7b4ddcfa4565b176bad3bc72a253698_u=2605337176,3763905170&fm=193

2. 方案设计

为解决协议兼容性问题，项目采用一款高性能的协议转换网关（疆鸿智能系列网关）。该网关支持DEVICENET主站接口与PROFINET从站接口的双向数据转换，具体设计如下：

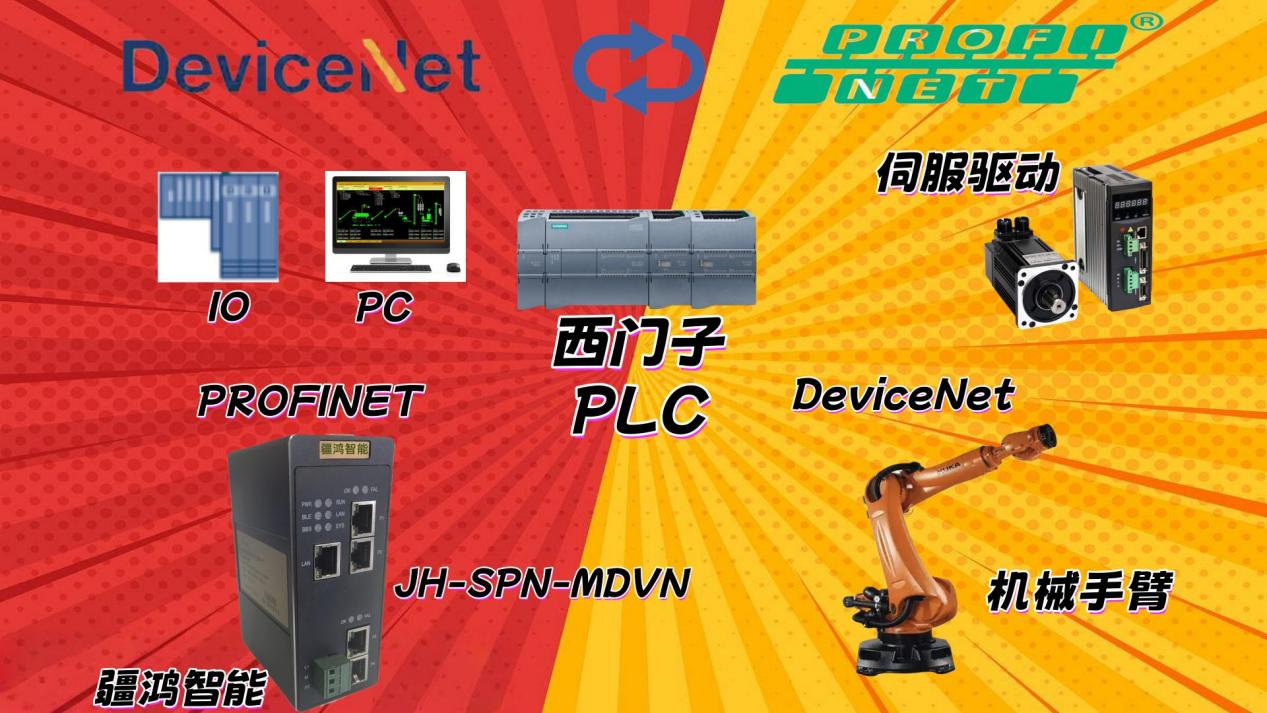

- 网络拓扑：机械手臂通过DEVICENET接口连接至网关的DEVICENET主站端口，网关的PROFINET从站端口接入车间PROFINET网络，最终与西门子S7-1500 PLC通信。

- 数据映射：网关内部配置数据映射表，将DEVICENET的I/O点（如机械手臂的焊接状态、故障信号）转换为PROFINET模块的输入输出数据，供PLC实时读取和控制。

- 冗余设计：网关支持断线重连和心跳检测功能，确保在网络波动时仍能维持稳定通信。

b3788654103ed0706b1db161f8673a85_729ccff69907f4ba54fcd95cd02451c2

3. 实施过程

实施过程分为硬件连接、网关配置和系统调试三个阶段：

- 硬件连接：首先部署网关设备，机械手臂的DEVICENET接口通过屏蔽双绞线接入网关，网关的PROFINET端口通过工业交换机与PLC连接。

- 网关配置：使用网关配套软件配置DEVICENET主站参数（如波特率、节点地址）和PROFINET从站参数（如设备名称、IP地址）。通过数据映射工具，将机械手臂的16个数字量输入和12个数字量输出映射到PROFINET的I/O模块中。

- 系统调试：在PLC中导入网关的GSDML文件，组态PROFINET从站设备，并编写控制逻辑程序。通过STEP 7软件监控数据交换状态，逐步优化通信周期时间（最终稳定在4ms以内）。

4. 应用效果

通过网关实现协议转换后，焊接车间的生产效率显著提升：

- 实时性提升：机械手臂与PLC的通信延迟从原有的100ms降低至10ms以内，焊接流水线的节拍时间缩短15%。

- 维护成本降低：网关的故障诊断功能可实时上报网络异常，减少了约30%的设备停机时间。

- 扩展性增强：网关支持多品牌设备接入，后续新增的安川机械手臂也可通过相同方案快速集成。

5. 网关关键参数

本项目采用的网关核心参数如下：

- 协议支持：DEVICENET主站（符合ODVA标准）、PROFINET从站（符合IEC 61158标准）。

- 通信性能：支持最多2048字节的输入输出数据，循环周期可配置为1-512ms。

- 环境适应性：工作温度-40℃~70℃，支持IP20防护等级，适用于工业现场环境。

- 配置方式：支持网页端和专用软件配置，提供诊断LED指示灯和日志导出功能。

9f1bb81f75b8c910f90fd149af1066ef_13930a57fdffde812b8b8b5c54bbbe08

6. 总结

通过DEVICENET转PROFINET网关的成功应用，焊接车间解决了多协议设备的互联难题，实现了机械手臂与PLC系统的无缝集成。这一方案不仅提升了设备通信效率和生产线灵活性，还为未来数字化升级（如工业物联网平台接入）奠定了坚实基础。在汽车制造领域，协议转换网关已成为推动老旧设备智能化改造的关键技术，其价值在兼容性、可靠性和成本控制方面得到充分体现。

电器参数

电源: 直流24V/200mA (18V~ 30V可用) 使用中建议接好保护地PE

工作环境: -40 ~85°C，湿度≤95%

防护等级: IP20

安装方式: DIN-35mm导轨
