前 言

本指导文档由创龙科技编写，旨在为基于全志 T113-i工业开发板的用户，提供 Linux 系统启动卡制作及系统固化的详细操作指引。

本指导文档适用开发环境：

Windows开发环境：Windows 7 64bit、Windows 10 64bit

虚拟机：VMware15.5.5

Linux开发环境：Ubuntu18.04.4 64bit

LinuxSDK：T113_Tina5.0-V1.0(Linux)

U-Boot：U-Boot-2018.07

Kernel：Linux-5.4.61、Linux-RT-5.4.61

本文档主要基于 NAND FLASH 配置的创龙科技全志 T113-i 评估板，演示 Linux 系统启动卡的制作流程，以及将 Linux 系统镜像文件固化至 NAND FLASH 的具体方法。

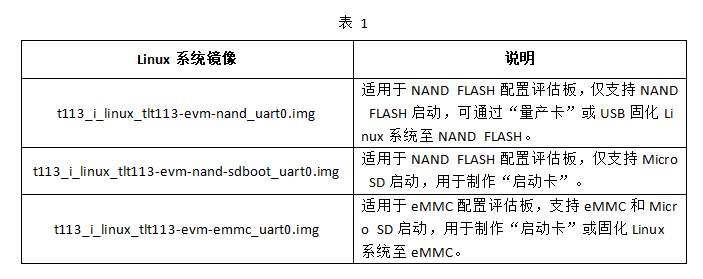

创龙科技提供的 Linux 系统镜像文件位于产品资料 “4 - 软件资料 \Linux\Makesdboot [版本号]\” 目录下，版本号以实际交付产品为准，具体说明如下表所示。

备注：

（1）“启动卡”一般作为Linux系统启动卡启动系统；“量产卡”一般用于批量生产时，快速固化Linux系统至NAND FLASH，再通过NAND FLASH启动系统。

（2）如需使用eMMC配置评估板，请参考eMMC版本核心板使用说明文档制作Linux系统启动卡，以及将Linux系统固化至eMMC。

（3）如需制作Linux-RT内核版本的Linux系统启动卡，请参考Linux系统使用手册替换对应的内核镜像、内核模块。

Linux系统启动卡制作

使用PhoenixCard工具可将Linux系统镜像文件通过读卡器固化至Micro SD卡，将Micro SD卡制作成“启动卡”或“量产卡”。

将产品资料“4-软件资料\Tools\Windows\”目录下的PhoenixCard V4.2.7.zip工具解压至Windows非中文工作目录下。PhoenixCard工具的详细使用方法可参考压缩包中的《PhoenixCard_使用指南》。

Linux系统启动卡制作

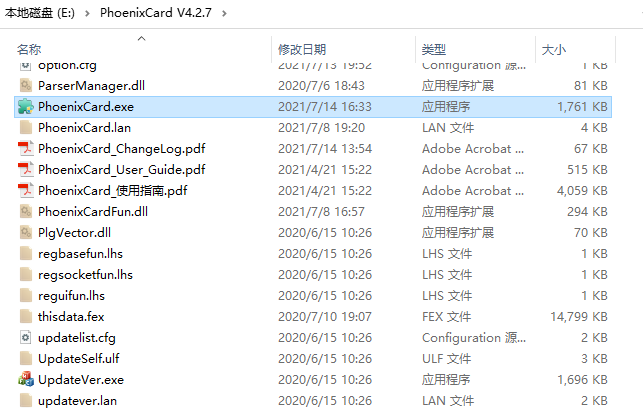

（1）请将空白Micro SD卡通过读卡器插至PC机USB接口，双击"PhoenixCard.exe"打开系统固化工具。

图 1

（2）工具运行后会自动识别接入到PC端的Micro SD卡，如下图所示。

图 2

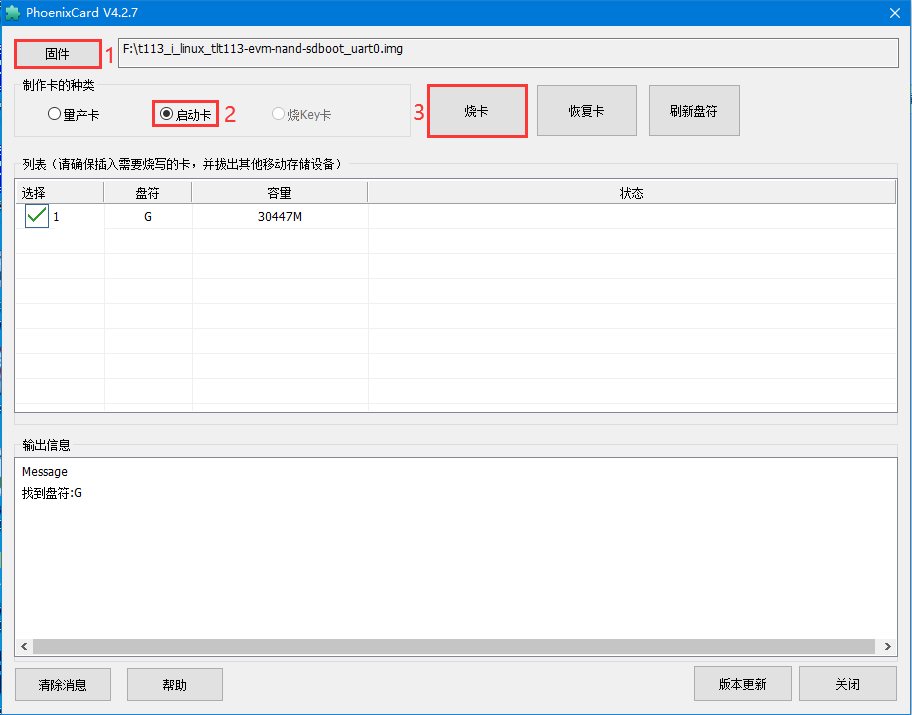

（3）将产品资料“4-软件资料\Linux\Makesdboot\[版本号]\”目录下的t113_i_linux_tlt113-evm-nand-sdboot_uart0.img系统镜像拷贝至非中文路径的目录下。在PhoenixCard软件上点击“固件”选择目标镜像文件，接着选择“启动卡”，最后点击“烧卡”制作Linux系统启动卡。

图 3

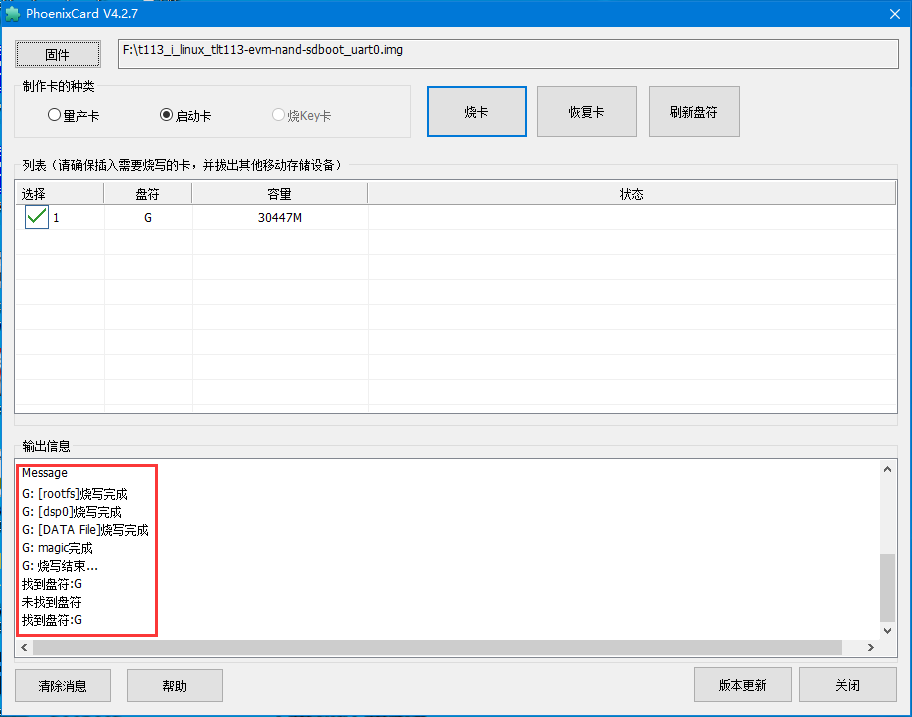

（4）Linux系统启动卡制作完成后，状态栏将会打印如下信息。

图 4

从Linux系统启动卡启动系统

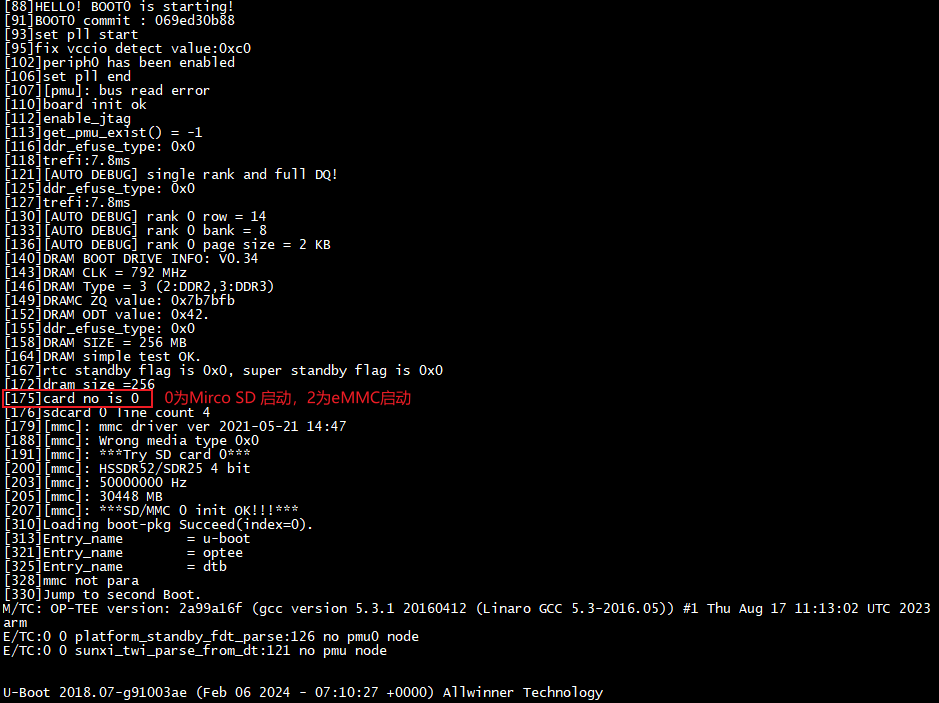

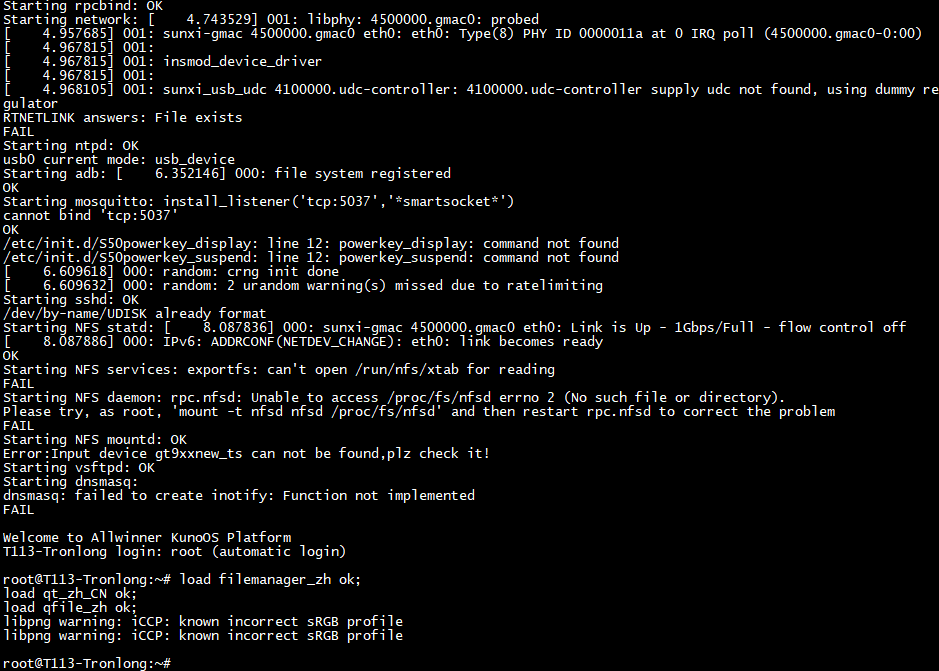

评估板断电，使用Type-C线连接评估板的USB TO UART0调试串口至PC机。将Linux系统启动卡插至评估板Micro SD卡槽，根据评估底板红色的SW2拨码开关旁丝印（并非拨码开关上文字），将拨码开关拨为0，使能Micro SD功能。然后将评估板上电，系统将从Linux系统启动卡启动，并自动登录root用户，串口调试终端会打印如下类似信息。

图 5

图 6

“量产卡”制作

（1）请将空白Micro SD卡通过读卡器插至PC机USB接口，双击"PhoenixCard.exe"打开系统固化工具。

图 7

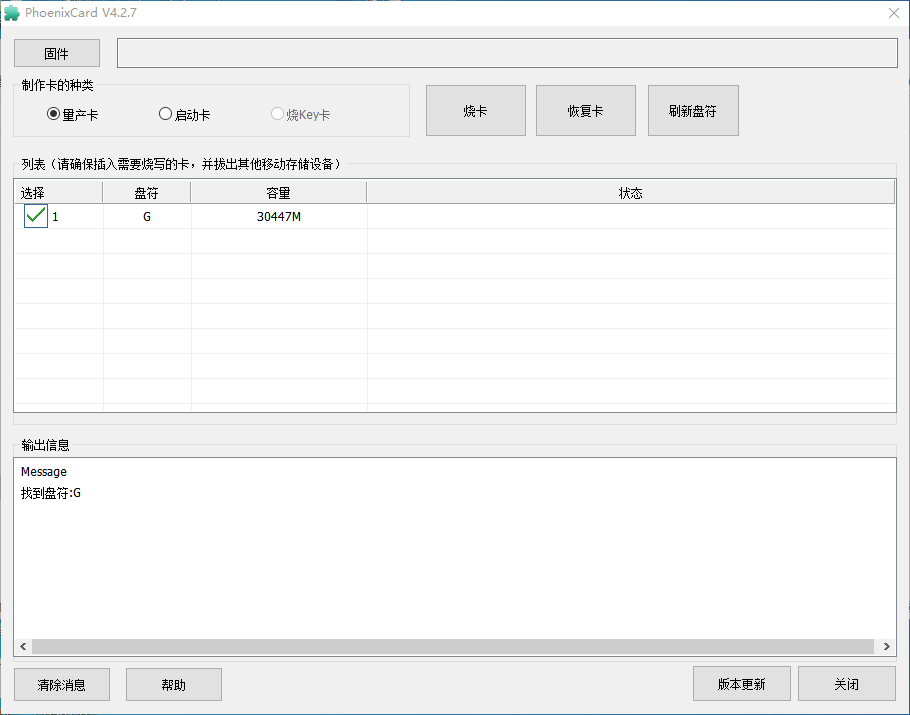

（2）工具运行后会自动识别接入到PC端的Micro SD卡，如下图所示。

图 8

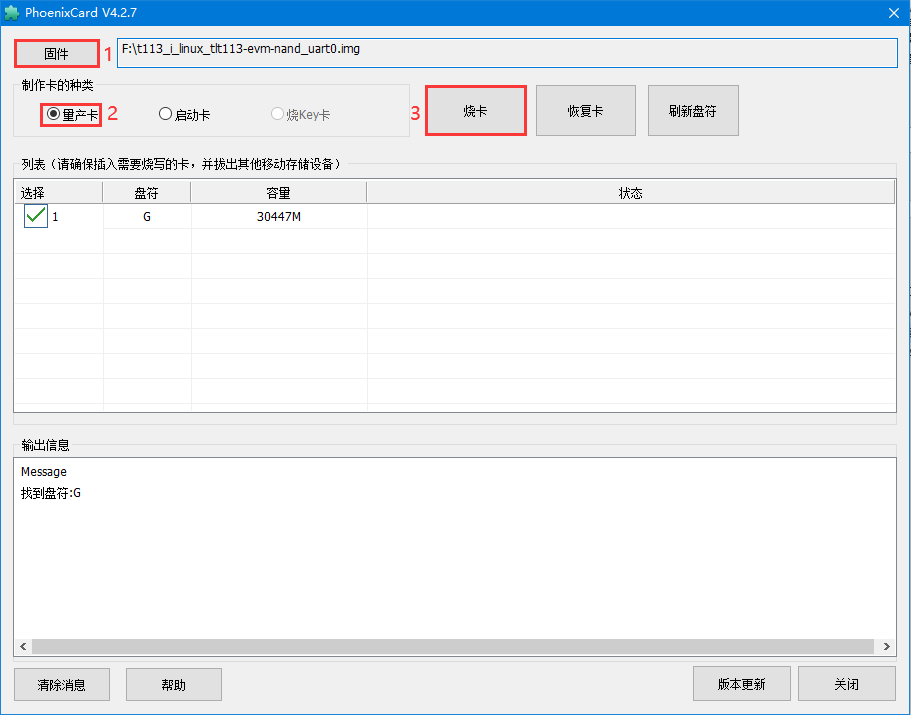

（3）将产品资料“4-软件资料\Linux\Makesdboot\[版本号]\”目录下的t113_i_linux_tlt113-evm-nand_uart0.img系统镜像拷贝至非中文路径的目录下。在PhoenixCard软件上点击“固件”选择目标镜像文件，接着选择“量产卡”，最后点击“烧卡”制作“量产卡”。

图 9

（4）“量产卡”制作完成后，状态栏将会打印如下信息。

图 10

固化Linux系统至NAND FLASH

通过“量产卡”固化

（1）将“量产卡”插至评估板，根据评估底板SW2拨码开关旁丝印（并非拨码开关上文字），将拨码开关拨为0。评估板上电启动，系统将会自动固化Linux系统至NAND FLASH。当系统固化完成后，串口调试终端会打印如下类似启动信息。

图 11

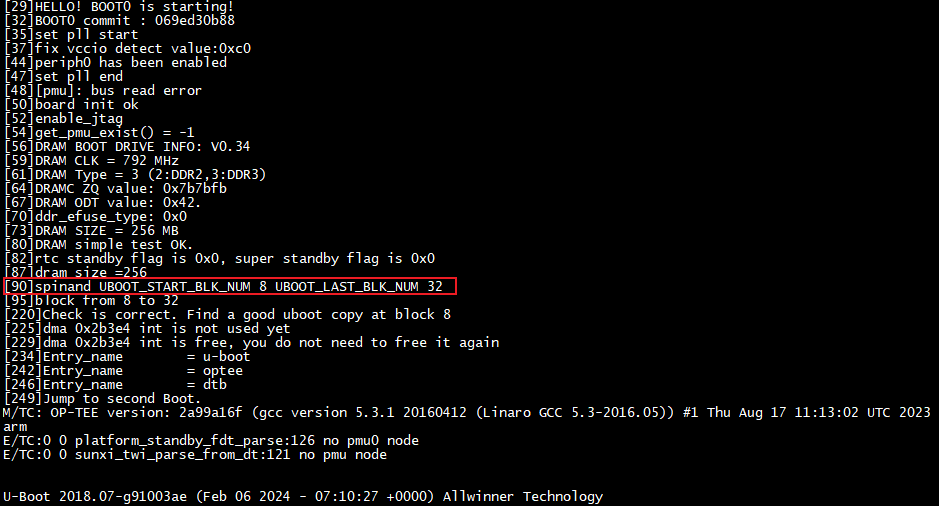

（2）请将评估板断电，取出“量产卡”，然后重新上电，评估板将从NAND FLASH启动系统，并自动登录root用户，串口调试终端会打印如下类似启动信息。

图 12

通过USB固化

（1）请使用Type-C线将评估板USB0 DRD接口连接至PC机USB接口连接。

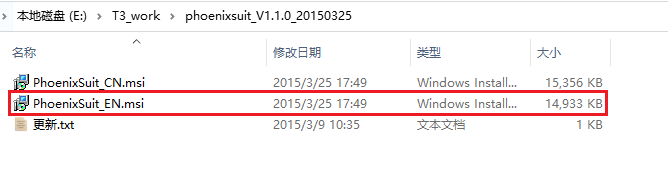

（2）将产品资料“4-软件资料\Tools\Windows\”目录下的phoenixsuit_V1.1.0_20150325.rar工具解压至Windows工作目录下，双击"PhoenixSuit_EN.msi"进行安装，默认安装选项即可，安装完成将在桌面生成快捷方式。PhoenixSuit工具可在上位机将Linux系统镜像通过USB接口固化至板载NAND FLASH。

图 13

图 14

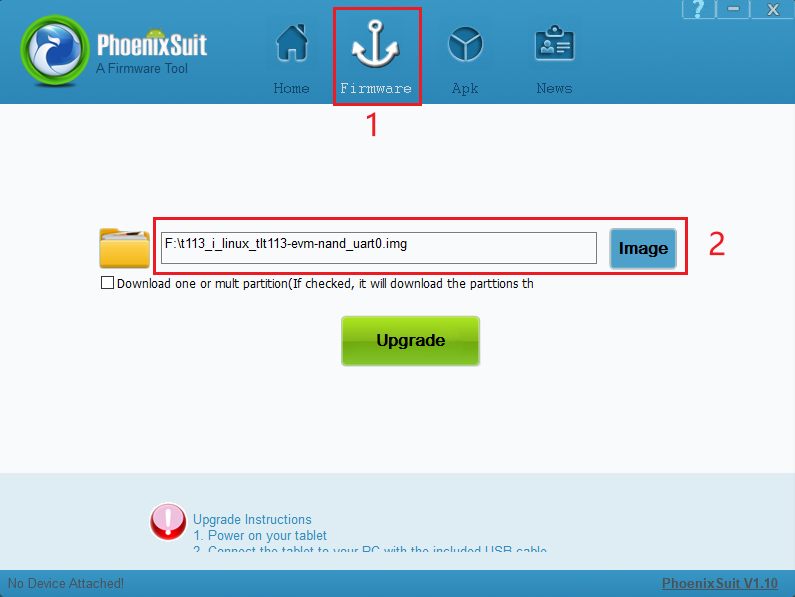

（3）双击打开PhoenixSuit工具，点击Firmware，然后选择Linux系统镜像文件。

图 15

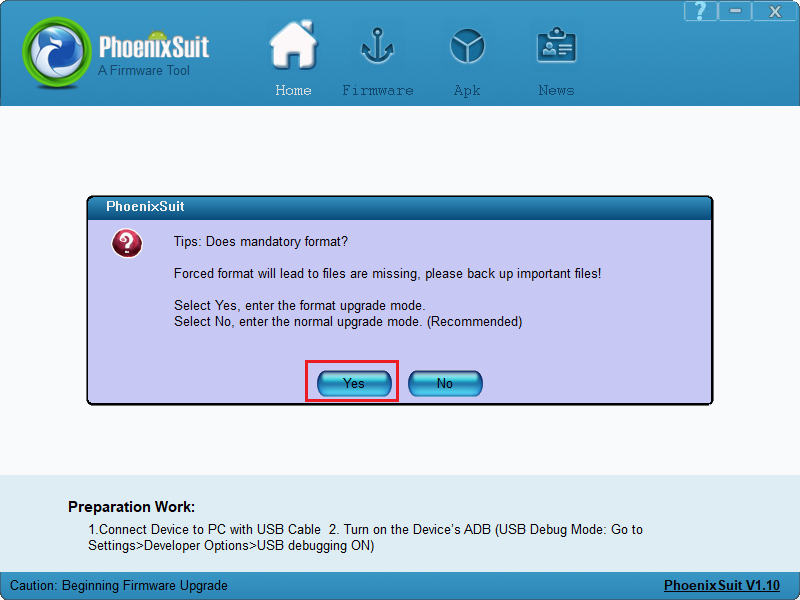

（4）确保评估板已断电，长按USB0 UPGRADE(KEY1)按键，再将评估板上电，当PhoenixSuit工具出现如下界面后，松开USB0 UPGRADE按键。在PhoenixSuit工具界面选择"Yes"，将板载NAND FLASH进行格式化，请注意提前做好数据备份。

图 16

图 17

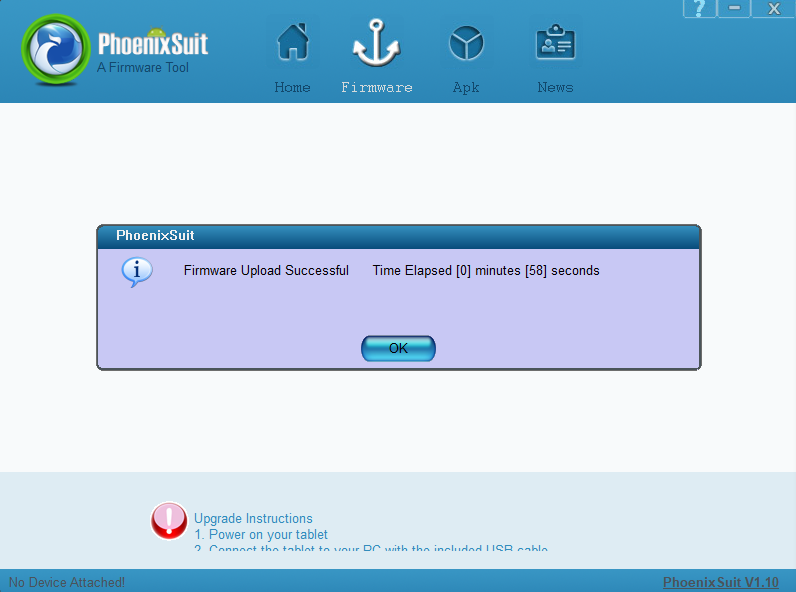

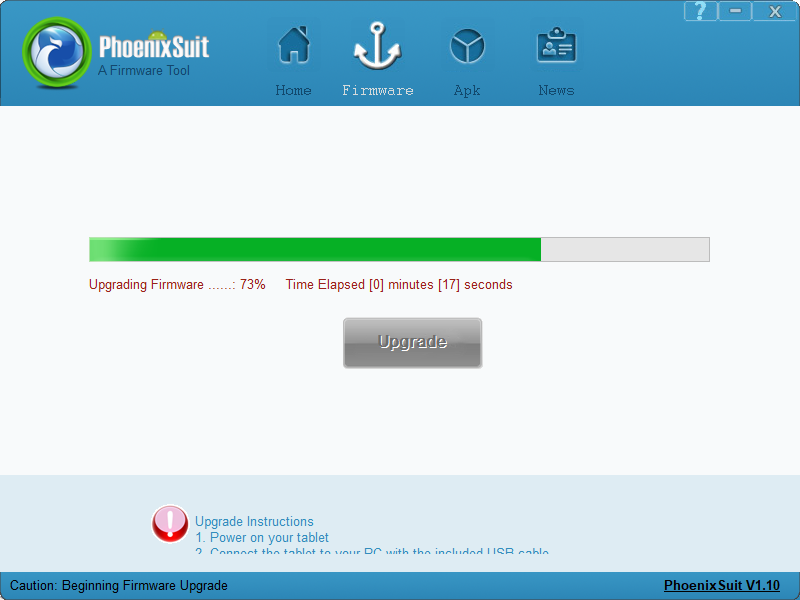

（5）格式化完成后，PhoenixSuit工具将自动固化Linux系统镜像文件至NAND FLASH。直至出现如下界面，表示系统固化成功。

图 18

（6）请将评估板断电，然后重新上电后，评估板将从NAND FLASH启动系统。

（7）在已固化Linux系统镜像至NAND FLASH的前提下，如需替换系统镜像的单个或多个分区至NAND FLASH，请参考如下方法。

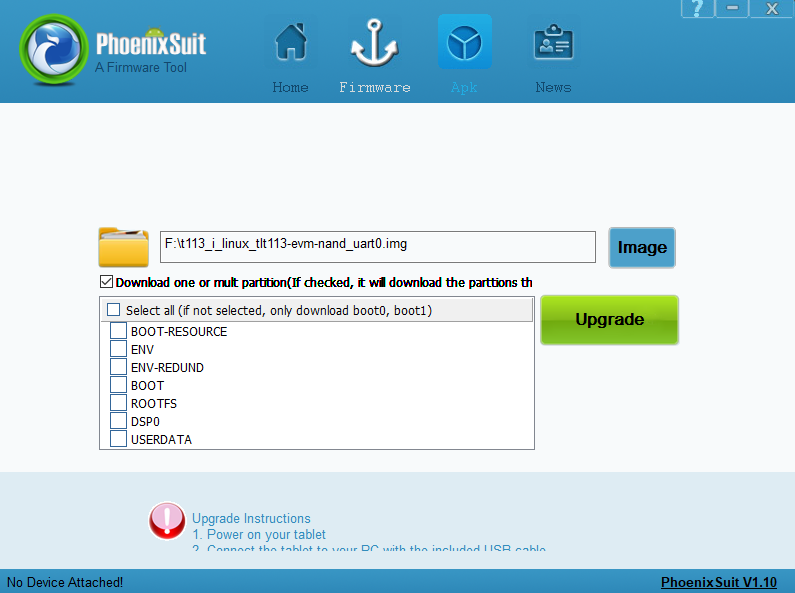

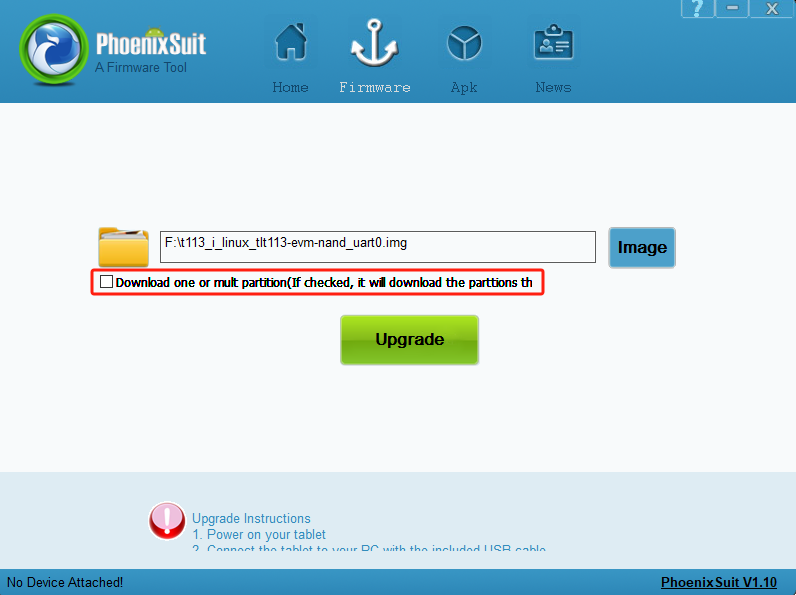

请打开PhoenixSuit工具，点击Firmware，然后选择系统镜像文件后，勾选"Download one or mult partition"选项，勾选后会出现以下分区选项，可根据实际需要勾选对应分区进行固化；若全不选，则仅下载boot0，boot1，即boot_package.fex文件，可用于更新U-Boot与设备树。

备注：各分区说明请参考“系统分区说明”小节。

图 19

图 20

由于篇幅过长等原因，部分内容均不逐一展示，如需获取完整版详细资料，请关注创龙科技微信公众号或官网，或者评论区留言，感谢您的支持！
