Linux系统文件替换说明

本章节基于NAND FLASH配置评估板，提供固化Linux系统文件至Linux系统启动卡和NAND FLASH的方法。若使用eMMC配置评估板，替换方法请参考eMMC版本核心板使用说明文档。

替换SPL

我司已提供SPL镜像boot0_sdcard.fex和boot0_nand.fex文件，位于产品资料“4-软件资料\Linux\SPL\image\spl-pub-[版本号]-[Git系列号]\nand\”目录下。其中boot0_sdcard.fex文件仅支持Micro SD启动，可通过评估板文件系统固化至Linux系统启动卡；boot0_nand.fex文件仅支持NAND FLASH启动，请参考本文相关章节，并将其替换至LinuxSDK开发包，重新打包生成新的Linux系统镜像，再将Linux系统镜像固化至NAND FLASH。

请将SPL镜像boot0_sdcard.fex文件拷贝至评估板文件系统root目录下，执行如下命令固化至Linux系统启动卡。

Target# dd if=boot0_sdcard.fex of=/dev/mmcblk0 seek=16

Target# dd if=boot0_sdcard.fex of=/dev/mmcblk0 seek=256

图 58

替换U-Boot镜像、boot_package.fex

boot_package.fex文件由U-Boot镜像、设备树镜像和sys_config配置文件合并生成。我司提供多个boot_package_xxx.fex文件，位于产品资料“4-软件资料\Linux\Boot_package\boot_package-AA_BB\nand\”目录下。如需替换boot_package_xxx.fex，请将目标boot_package_xxx.fex文件拷贝至评估板文件系统root目录下。以HDMI显示固件(boot_package_hdmi.fex)为例，执行如下命令固化至Linux系统启动卡。

备注：如需单独替换U-Boot、设备树或boot_package.fex至NAND FLASH，请参考《Linux系统启动卡制作及系统固化》“Linux系统OTA升级说明”章节。

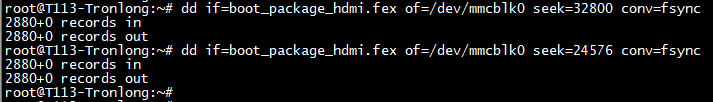

Target# dd if=boot_package_hdmi.fex of=/dev/mmcblk0 seek=32800 conv=fsync

Target# dd if=boot_package_hdmi.fex of=/dev/mmcblk0 seek=24576 conv=fsync

图 59

替换内核、内核模块

我司同时提供了Linux内核镜像(boot_xxx.fex)、Linux内核模块压缩包（modules文件夹）、Linux-RT内核镜像(boot-rt.fex)、Linux-RT内核模块压缩包（modules-rt文件夹），位于产品资料“4-软件资料\Linux\Kernel\image\linux-5.4-[版本号]-[Git系列号]\nand\”目录下。如需替换为Linux-RT系统，或替换新的内核镜像，请参考如下方法同时替换对应的内核镜像和内核模块至Linux系统启动卡或NAND FLASH。

备注：我司提供了不同显示方式的Linux内核镜像boot_xxx.fex文件。如需更换不同的显示方式，请替换相应的内核镜像。

替换内核镜像

请将内核镜像文件拷贝至评估板文件系统root目录下，执行如下命令固化至Linux系统启动卡，以HDMI显示的内核镜像为例。

备注：如需固化至NAND FLASH，请将设备节点修改为"/dev/mtdblock8"。

Target# dd if=boot_hdmi.fex of=/dev/mmcblk0p4 conv=fsync

图 60

替换内核模块

内核模块需与内核版本保持一致，否则会因版本不一致而导致内核模块无法加载。因此替换内核镜像后，请按如下方法替换对应版本的内核模块。

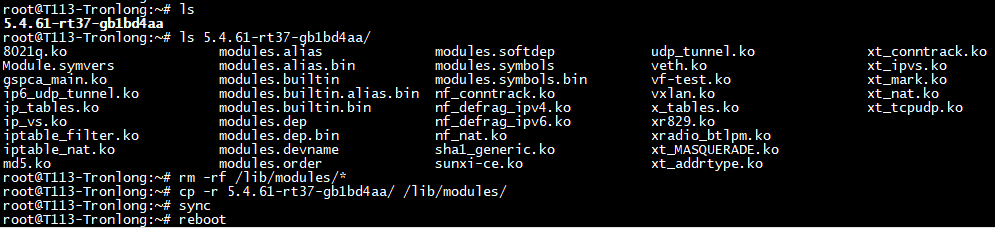

将内核模块压缩包解压后拷贝至评估板文件系统root目录下，执行如下命令，替换Linux系统启动卡或NAND FLASH原有的内核模块。

Target# rm -rf /lib/modules/*

Target# cp -r 5.4.61-rt37-gb1bd4aa/ /lib/modules/

Target# sync

Target# reboot

图 61

替换环境变量

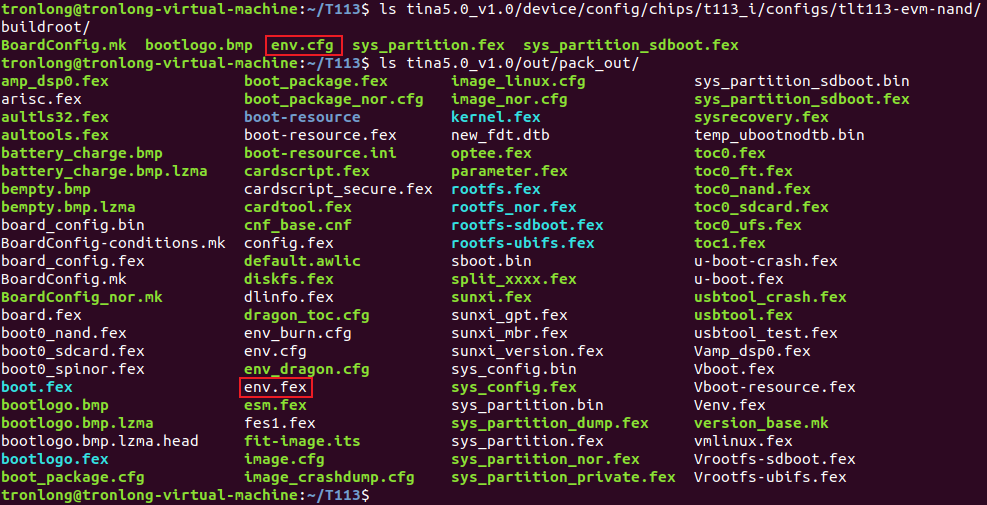

如需修改环境变量，请修改LinuxSDK开发包"tina5.0_v1.0/device/config/chips/t113_i/configs/tlt113-evm-nand/buildroot/env.cfg"文件。修改完成后，请重新执行"./build.sh pack"命令生成新的系统镜像文件，同时将会在"tina5.0_v1.0/out/pack_out/"目录下生成env.fex文件。

图 62

请将env.fex文件拷贝至评估板文件系统root目录下，执行如下命令将其固化至Linux系统启动卡。

备注：如需固化至NAND FLASH，请将设备节点修改为"/dev/mtdblock7"。

Target# dd if=env.fex of=/dev/mmcblk0p3

图 63

U-Boot命令和环境变量说明

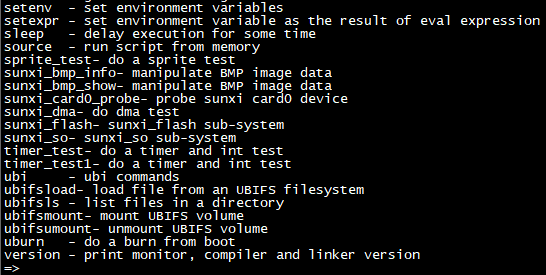

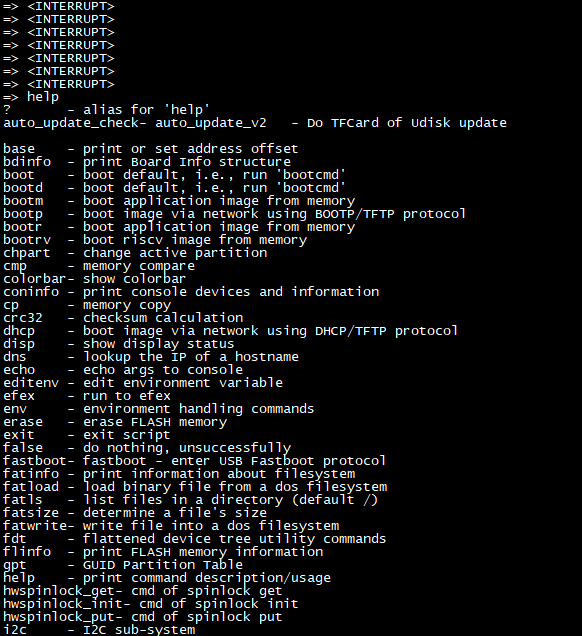

评估板上电启动后，在U-Boot倒计时结束之前按下空格键进入U-Boot命令行模式，执行help或者?命令，可查看当前U-Boot所支持的命令。

U-Boot# help

图 64

图 65

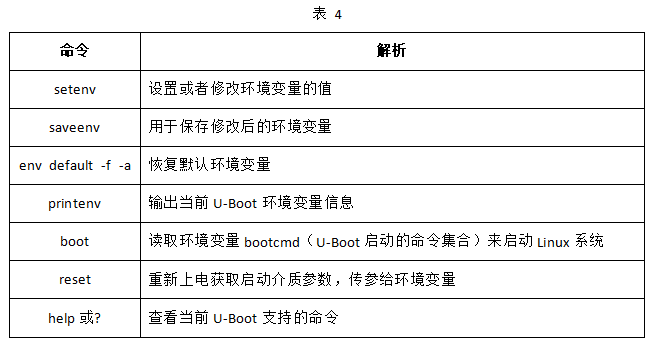

执行命令setenv或"env default -f -a"修改的是运行空间中的环境变量值，须使用saveenv命令将修改后的环境变量保存起来。否则U-Boot重启后，将会使用修改前的环境变量值。环境变量修改完成后，执行reset命令，即可使用修改后的U-Boot环境变量启动。

U-Boot# env default -f -a

U-Boot# saveenv

U-Boot# reset

图 66

在U-Boot命令行执行printenv命令可查看环境变量，以下提供评估板从NAND FLASH启动时主要U-Boot环境变量的解析说明。不同启动方式（如Micro SD、eMMC启动）、不同版本的U-Boot，环境变量会有所不同，内容仅供参考。

/*dsp0启动参数，sunxi_flash会根据当前启动介质（如eMMC、Micro SD等）读取对应的文件。例如，评估板从eMMC启动，boot_dsp0环境变量指定读取eMMC dsp0分区的数据至DDR的43000000*/

boot_dsp0=sunxi_flash read 43000000 ${dsp0_partition};bootr 43000000 0 0

/*网络启动参数，板卡从TFTP服务端获取boot.fex文件。至DDR的43000000*/

boot_net=tftpboot 43000000 boot.fex;run setargs_netboot;bootm 43000000

/*fastboot模式*/

boot_fastboot=fastboot

/*normal模式启动参数，sunxi_flash会根据当前启动介质（如eMMC、Micro SD等）读取对应的文件。例如，评估板从eMMC启动，boot_normal环境变量指定读取eMMC boot分区的数据至DDR的0x43000000*/

boot_normal=sunxi_flash read 43000000 boot;bootm 43000000

/*recovery模式启动参数，sunxi_flash会根据当前启动介质（如eMMC、Micro SD等）读取对应的文件。例如，评估板从eMMC启动，boot_recovery环境变量指定读取eMMC recovery分区的数据至DDR的0x43000000*/

boot_recovery=sunxi_flash read 43000000 recovery;bootm 43000000

/*启动命令*/

bootcmd=run boottestcount;run setargs_nand_ubi boot_normal

/*启动次数*/

bootcount=0

/*是否启用计数功能*/

boottest=0

/*启动延时为1秒*/

bootdelay=1

/*调试串口为UART0，波特率为115200*/

console=ttyS0,115200

/*dsp0模式启动镜像分区名*/

dsp0_partition=dsp0

/*初始化串口控制台之前，使用uart8250,mmio32,0x02500000打印启动信息*/

earlycon=uart8250,mmio32,0x02500000

/*从nand的ubi0_5分区挂载根文件系统*/

nand_root=ubi0_5 rootwait rw

/*分区表参数*/

partitions=mbr@ubi0_0:boot-resource@ubi0_1:env@ubi0_2:env-redund@ubi0_3:boot@ubi0_4:rootfs@ubi0_5:userdata@ubi0_6:dsp0@ubi0_7:private@ubi0_8:UDISK@ubi0_9

/*从Linux系统启动卡的第5个分区挂载根文件系统*/

sd_root=/dev/mmcblk0p5 rootwait rw

/*NAND启动参数*/

setargs_nand=setenv bootargs ubi.mtd=${mtd_name} clk_ignore_unused initcall_debug=${initcall_debug} console=${console} loglevel=${loglevel} root=${nand_root} rootfstype=${rootfstype} init=${init} partitions=${partitions} cma=${cma} snum=${snum} mac_addr=${mac} wifi_mac=${wifi_mac} bt_mac=${bt_mac} specialstr=${specialstr} gpt=1

/*nand ubi启动参数*/

setargs_nand_ubi=setenv bootargs ubi.mtd=${mtd_name} clk_ignore_unused initcall_debug=${initcall_debug} console=${console} loglevel=${loglevel} root=${nand_root} rootfstype=${rootfstype} init=${init} partitions=${partitions} cma=${cma} snum=${snum} mac_addr=${mac} wifi_mac=${wifi_mac} bt_mac=${bt_mac} specialstr=${specialstr} gpt=1

/*网络启动参数*/

setargs_netboot=setenv bootargs clk_ignore_unused initcall_debug=${initcall_debug} console=${console} loglevel=${loglevel} root=/dev/nfs rootwait ip=${ipaddr}:${serverip}:${gatewayip}:${netmask}::eth0:off nfsroot=${serverip}:${nfsroot},nolock,v3,tcp init=${init} partitions=${partitions} cma=${cma} snum=${snum} mac_addr=${mac} wifi_mac=${wifi_mac} bt_mac=${bt_mac} specialstr=${specialstr} gpt=1
