1. 项目背景与系统概述

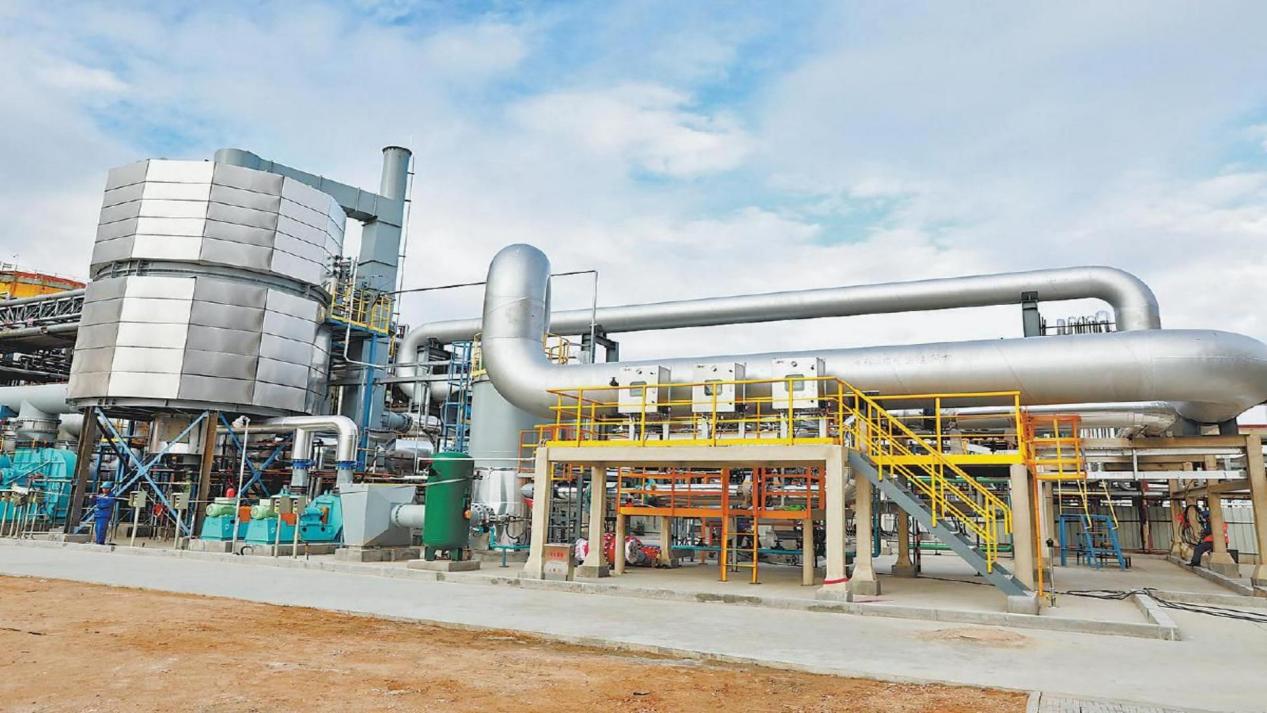

在炼油厂自动化车间中，生产设备的高效运行依赖于稳定可靠的工业通信网络。作为设备工程师，我们面临的一个重要挑战是如何将传统的PROFIBUS DP设备（如温度、压力、液位、流量及视觉传感器）无缝集成到以PROFINET为主的现代自动化系统中。西门子PLC作为核心控制器，通常采用PROFIN协议作为主干网络，而许多现场传感器仍基于PROFIBUS DP协议运行。这种异构通信环境需要通过技术手段实现协议转换，以确保数据的高效采集与实时控制。

c5ea53ccff04fae716f53c308d619418

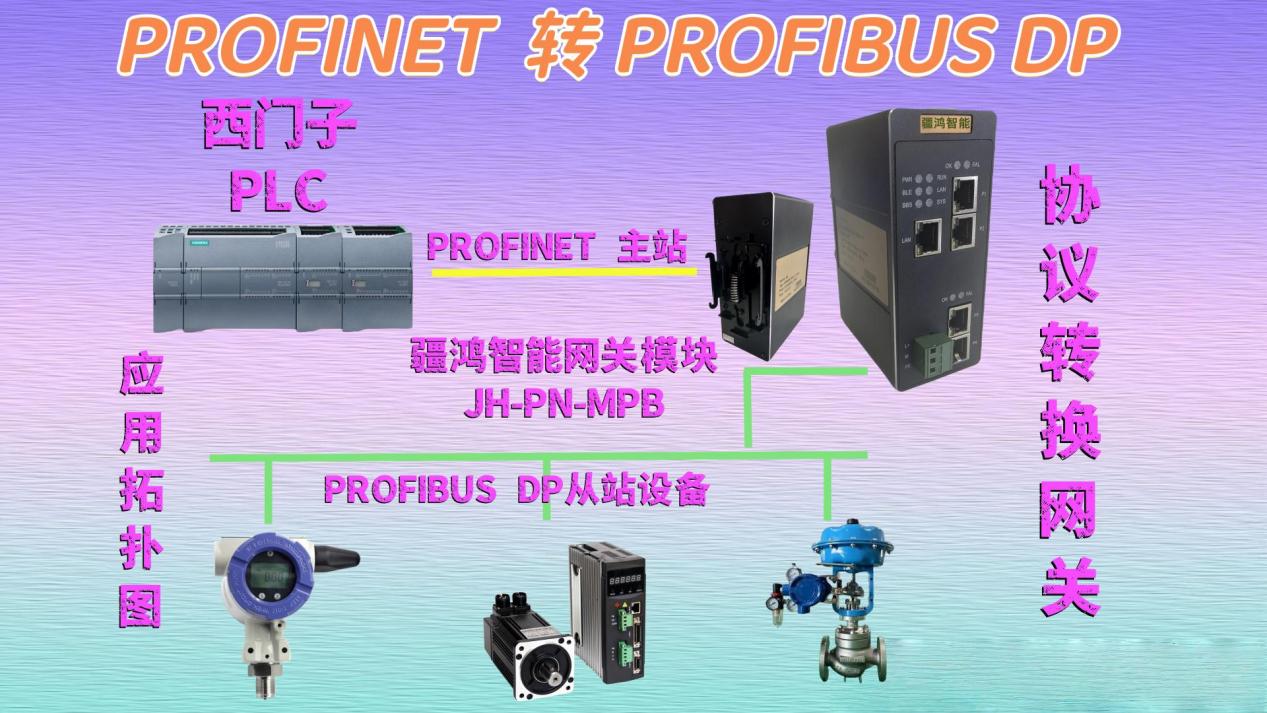

本项目旨在通过部署PROFINET转PROFIBUS DP网关设备，打通不同协议层之间的通信壁垒。例如，压力传感器通过PROFIBUS DP接入网关，再由网关将数据转换为PROFINET协议传输至西门子PLC。这种设计既保护了现有设备投资，又逐步推动了系统的数字化升级。

06e1cf2caa4983863057e051a5dda359_9e2924bd7bf35e6d28dd3599b6a4934ce262e653

2. 通信网络组成与发展方向

当前系统的通信网络主要由三层结构组成：

- 现场层：PROFIBUS DP连接各类传感器，采用屏蔽双绞线传输数据，支持最高12 Mbps的通信速率，满足多数传感器的实时性要求。

- 转换层：PROFINET转PROFIBUS DP网关（如西门子IE/PB Link）充当协议转换枢纽，将DP从站设备映射为PROFINET IO设备，实现数据帧的透明转换。

- 控制层：西门子S7-1500系列PLC通过PROFINET协议与网关通信，集成过程数据至SCADA系统，实现集中监控与调度。

尽管PROFIBUS DP在实时性和稳定性方面表现优异，但其带宽和拓扑灵活性受限。未来，我们将逐步推动以下发展方向：

- 混合网络过渡：在保留现有DP设备的同时，新增传感器优先采用PROFINET-IO协议，支持线形、星形等灵活拓扑，并利用PROFINET的千兆带宽提升数据吞吐能力。

- IT/OT融合：通过OPC UA over TSN等新技术，将过程数据无缝对接至厂级信息平台，为预测性维护与生产优化提供支持。

- 冗余设计：在关键节点（如网关和交换机）部署冗余协议，提升网络可靠性，减少非计划停机风险。

02df5f5664954abbc76bd362801ac73e_c3ed7096e196423dace4b809e965613c

3. 总结

在炼油厂自动化系统中，PROFINET与PROFIBUS DP的混合应用是传统工业网络向数字化转型的典型场景。通过协议网关实现异构集成，既保障了现有传感器的稳定运行，又为未来升级预留了空间。作为设备工程师，我们需深入理解通信协议的特性与转换机制，同时关注技术发展趋势，逐步构建更高效、开放且可靠的工业通信架构，为炼油厂的智能化建设奠定坚实基础。
