1 操作前声明

本文档介绍如何在计算单元（DPU）的Debian Linux系统上，安装网络流量可视化监控工具ntopng。

2 工具介绍

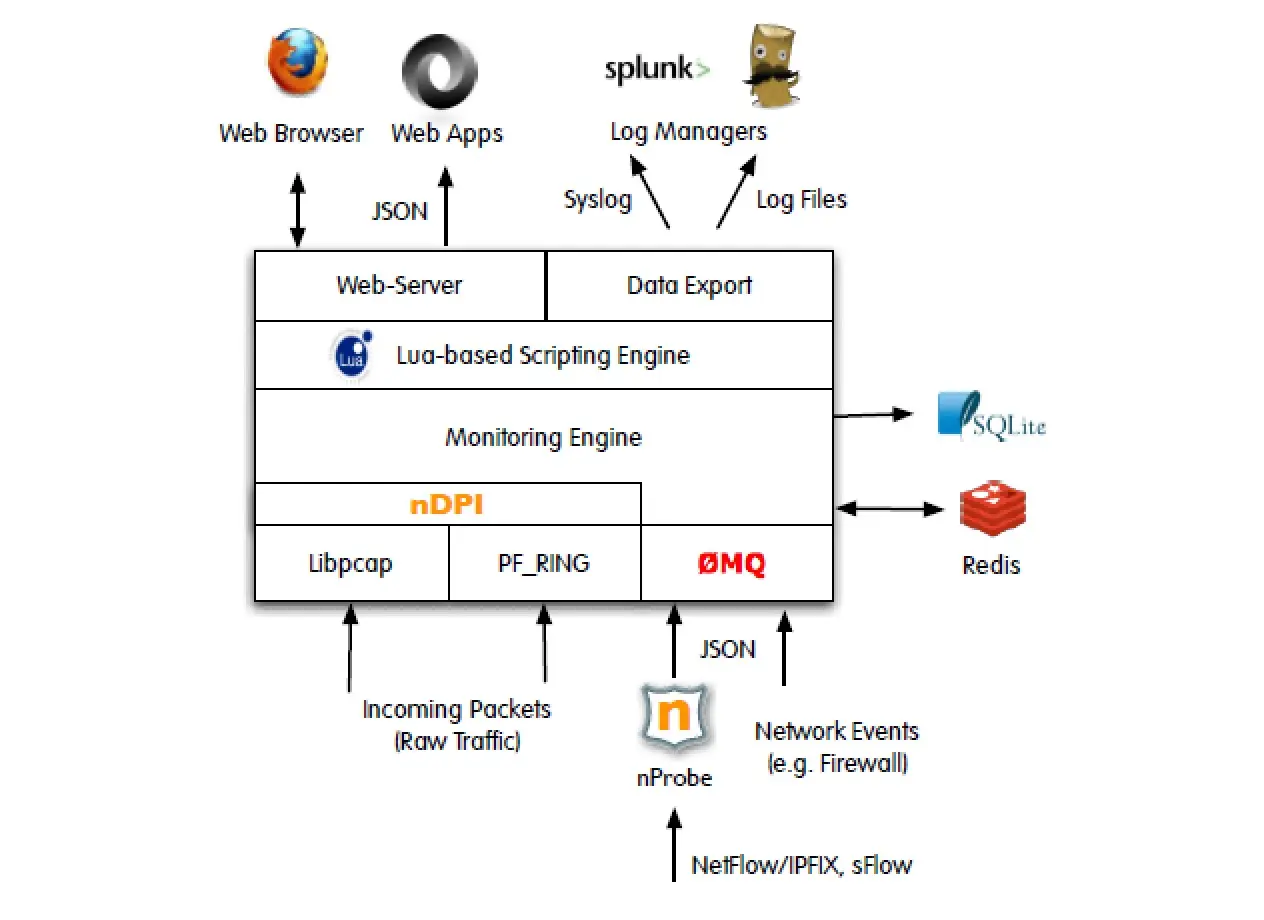

ntopng是ntop的下一代版本，是一款基于web的网络流量分析工具，它能够实时监控和分析网络流量，提供丰富的可视化界面，帮助用户更好地了解网络状况和优化网络性能。

ntopng支持多种协议和数据源，包括TCP、UDP、HTTP、DNS、NetFlow等，可以对网络流量进行深度分析，并提供实时警报和日志记录功能。ntopng的优点是易于安装和使用，具有强大的功能和灵活的配置选项，可以帮助管理员快速识别网络问题并采取相应措施。

3 编译安装

3.1 安装依赖

admin@OCTEONTX:~$ sudo apt-get install build-essential git bison flex libxml2-dev libpcap-dev libtool libtool-bin rrdtool librrd-dev autoconf pkg-config automake autogen redis-server wget libsqlite3-dev libhiredis-dev libmaxminddb-dev libcurl4-openssl-dev libpango1.0-dev libcairo2-dev libnetfilter-queue-dev zlib1g-dev libssl-dev libcap-dev libnetfilter-conntrack-dev libreadline-dev libjson-c-dev libldap2-dev rename libsnmp-dev libexpat1-dev libmaxminddb-dev libradcli-dev libjson-c-dev libzmq3-dev curl jq libnl-genl-3-dev libgcrypt20-dev
admin@OCTEONTX:~$ sudo apt-get install vim git

3.2 准备源码

root@OCTEONTX:~# git clone https://github.com/ntop/ntopng.git
root@OCTEONTX:~# git clone https://github.com/ntop/ntopng-dist.git /root/ntopng/httpdocs/dist
root@OCTEONTX:~# git clone https://github.com/ntop/nDPI.git /root/ntopng/
# 网络问题可能会导致拉取失败或耗时较长，因此可以手动下载到本地，再上传解压
root@OCTEONTX:~# unzip nDPI-4.10.tar.gz
root@OCTEONTX:~# unzip ntopng-6.2.tar.gz
root@OCTEONTX:~# cp -vrf nDPI-4.10 ntopng-6.2/nDPI
root@OCTEONTX:~# unzip ntopng-dist-6.2-stable.zip
root@OCTEONTX:~# cp -vrf ntopng-dist-6.2-stable/* ntopng-6.2/ httpdocs/dist/

3.3 编译安装

# 进入编译安装目录
root@OCTEONTX:~# cd ntopng-6.2/
root@OCTEONTX:~/ntopng-6.2#
# 先安装nDPI
root@OCTEONTX:~/ntopng-6.2# cd nDPI
root@OCTEONTX:~/ntopng-6.2 /nDPI# ./autogen.sh
root@OCTEONTX:~/ntopng-6.2 /nDPI# ./configure
root@OCTEONTX:~/ntopng-6.2 /nDPI# make
root@OCTEONTX:~/ntopng-6.2 /nDPI# cd ..
# 再安装ntopng
root@OCTEONTX:~/ntopng-6.2# ./autogen.sh
root@OCTEONTX:~/ntopng-6.2# ./configure
root@OCTEONTX:~/ntopng-6.2# make
root@OCTEONTX:~/ntopng-6.2# make install
root@OCTEONTX:~/ntopng-6.2# which ntopng
/usr/local/bin/ntopng
root@OCTEONTX:~/ntopng-6.2# ntopng --version
Version:        6.2.240815 [Community build]
GIT rev:        :6.2.240815
root@OCTEONTX:~/ntopng-6.2#

4 启动运行

计算单元-1侧配置步骤：

默认情况下，计算单元-1预装OpenWRT系统，可根据用户所处网络环境到OpenWRT的WEB界面进行相应的网络配置。具体配置方法/流程请参考OpenWRT的指导文档。

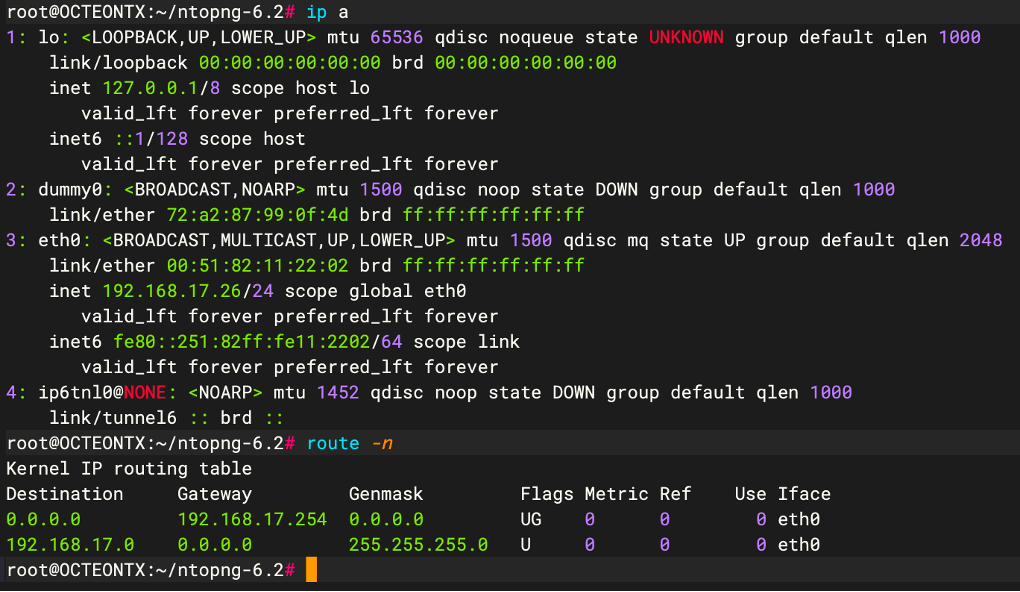

计算单元-2侧配置步骤：

# 用配置模板，准备一份运行时配置文件
root@OCTEONTX:~/ntopng-6.2# mkdir -p /etc/ntopng
root@OCTEONTX:~/ntopng-6.2# cp ./packages/etc/ntopng/ntopng.conf /etc/ntopng/ntopng.conf

# 启动Redis数据库
root@OCTEONTX:~/ntopng-6.2# systemctl start redis

# 命令行方式运行ntopng
root@OCTEONTX:~/ntopng-6.2# ntopng /etc/ntopng/ntopng.conf --dont-change-user

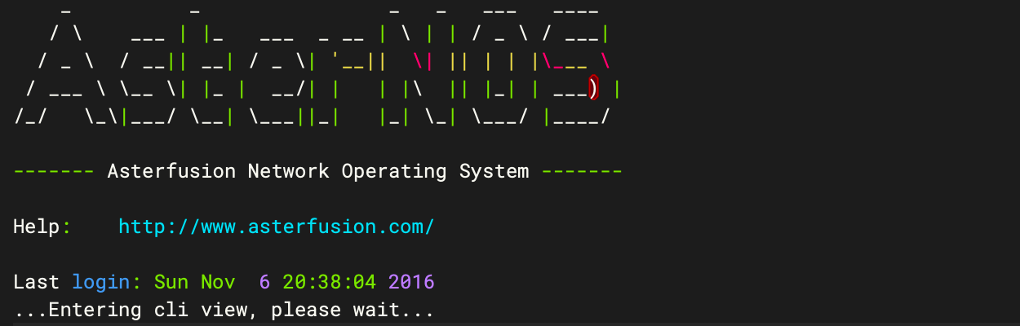

交换单元侧配置：

计算单元-2的管理口eth0，对应到交换单元为Ethernet20。

sonic# show startup-config
!
interface ethernet 8
 switchport access vlan 10
!
interface ethernet 16
 switchport access vlan 100
!
interface ethernet 19
 switchport trunk vlan 10
 switchport trunk vlan 100
!
interface ethernet 20
 switchport access vlan 100
!
vlan 1
 broadcast flood
 unknown-uni flood
 unre-multi flood
!
vlan 10
!
vlan 100
!
interface vlan 10
 ip address 192.168.1.2/24
!
interface vlan 100
 ip address 192.168.17.2/24
!
ip route 0.0.0.0/0 192.168.17.254
!
end
sonic#
