国产！全志T113-i 双核Cortex-A7@1.2GHz 工业开发板—Linux系统使用手册（二）

编译生成Linux系统镜像

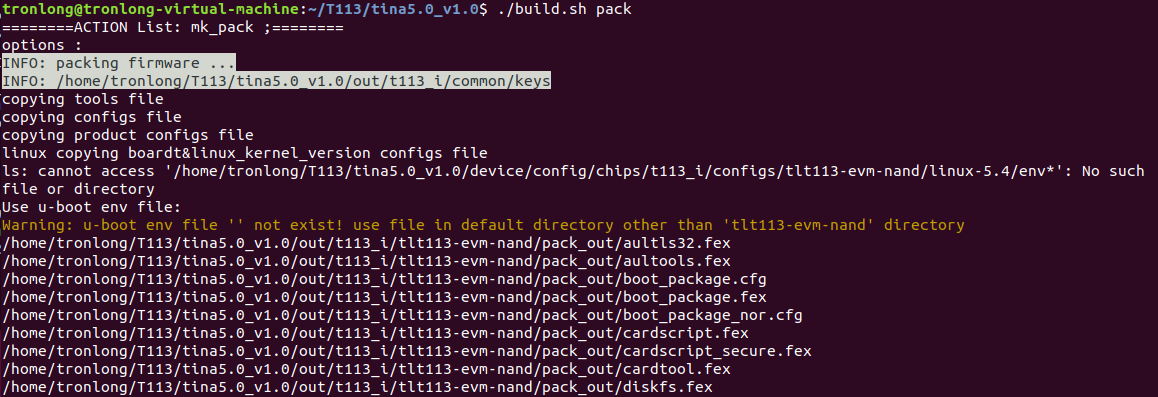

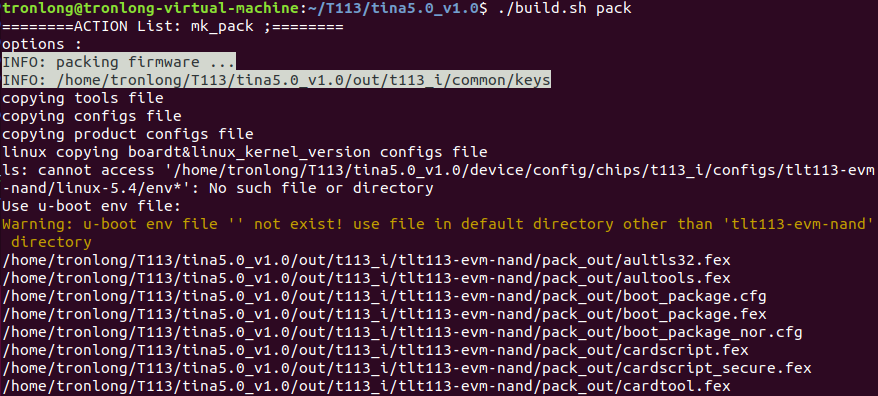

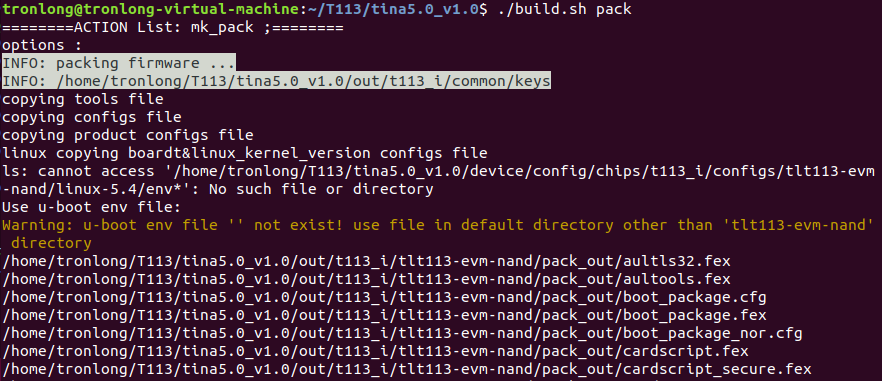

执行如下命令，打包生成Linux系统镜像文件。

Host# ./build.sh pack

图 35

图 36

图 37

本次操作会将SPL镜像（boot0_nand_sun8iw20p1.bin、boot0_sdcard_sun8iw20p1.bin和boot0_spinor_sun8iw20p1.bin）转化为boot0_sdcard.fex、boot0_nand.fex、boot0_spinor.fex文件；将U-Boot镜像(u-boot-sun8iw20p1.bin)、设备树镜像、sys_config配置文件合并生成boot_package.fex文件；将Linux内核镜像(boot.img)转化为boot.fex文件；将文件系统镜像文件转化为rootfs-ubifs.fex文件和rootfs-sdboot.fex文件。

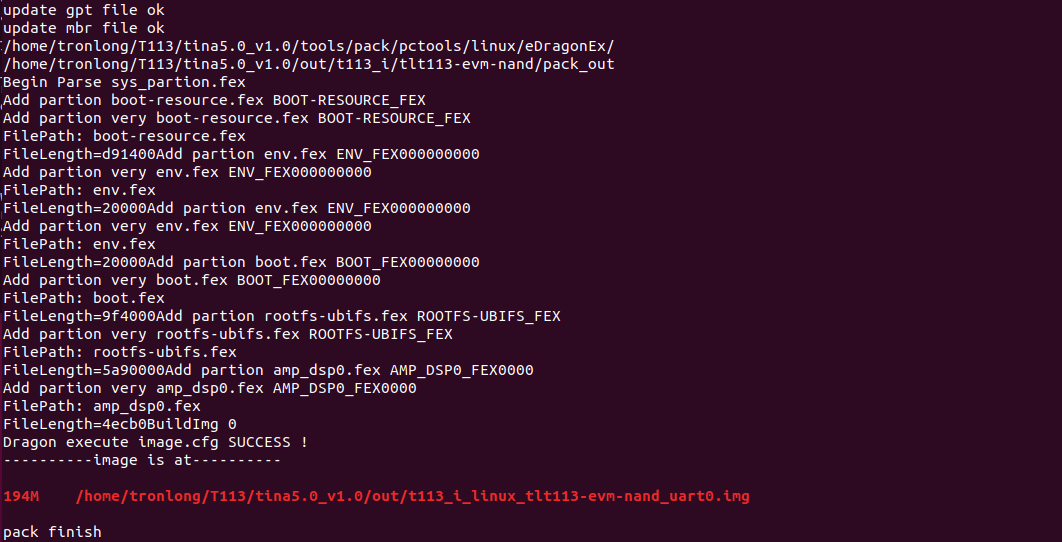

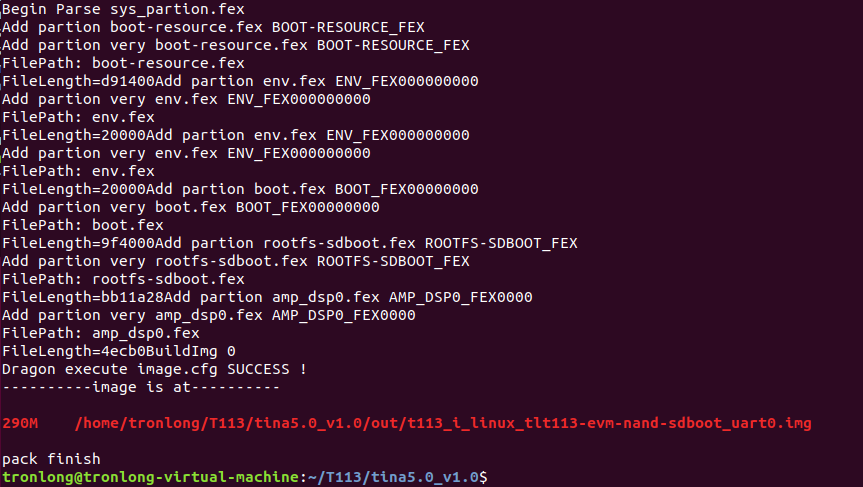

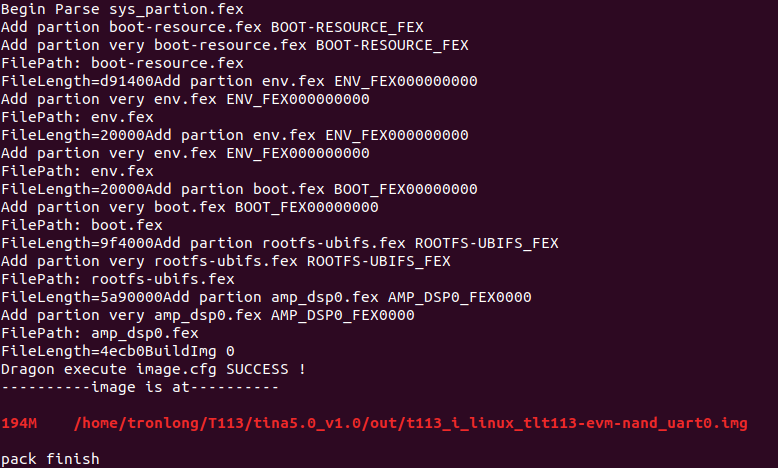

最后将boot0_sdcard.fex、boot0_nand.fex、boot0_spinor.fex、boot_package.fex、boot.fex、rootfs-ubifs.fex等文件，打包生成"out/t113_i_linux_tlt113-evm-nand_uart0.img"Linux系统镜像文件；将boot0_sdcard.fex、boot0_nand.fex、boot0_spinor.fex、boot_package.fex、boot.fex、rootfs-sdboot.fex等文件，打包生成"out/t113_i_linux_tlt113-evm-nand-sdboot_uart0.img"Linux系统镜像文件。

其中t113_i_linux_tlt113-evm-nand_uart0.img适用于NAND FLASH配置评估板，仅支持NAND FLASH启动；t113_i_linux_tlt113-evm-nand-sdboot_uart0.img适用于NAND FLASH配置评估板，仅支持Micro SD启动。

图 38

图 39

请参考Linux系统启动卡制作及系统固化文档，将Linux系统镜像文件固化至Micro SD卡、NAND FLASH即可。

局部编译

如需单独编译SPL、U-Boot、Linux内核、设备树或文件系统，可参照本章节内容进行局部编译。

SPL和U-Boot编译

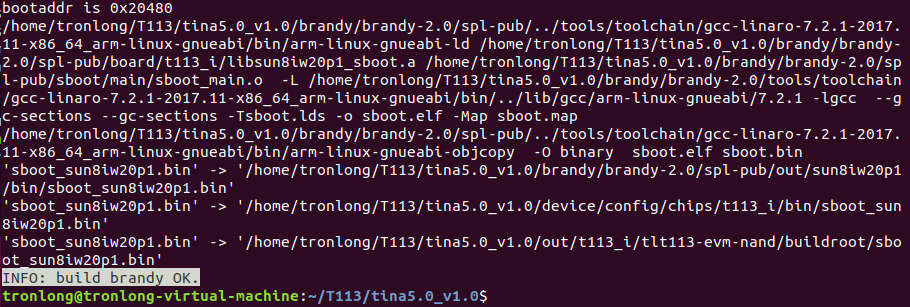

在tina5.0_v1.0目录下执行如下命令，单独编译SPL和U-Boot。

Host# ./build.sh bootloader

图 40

图 41

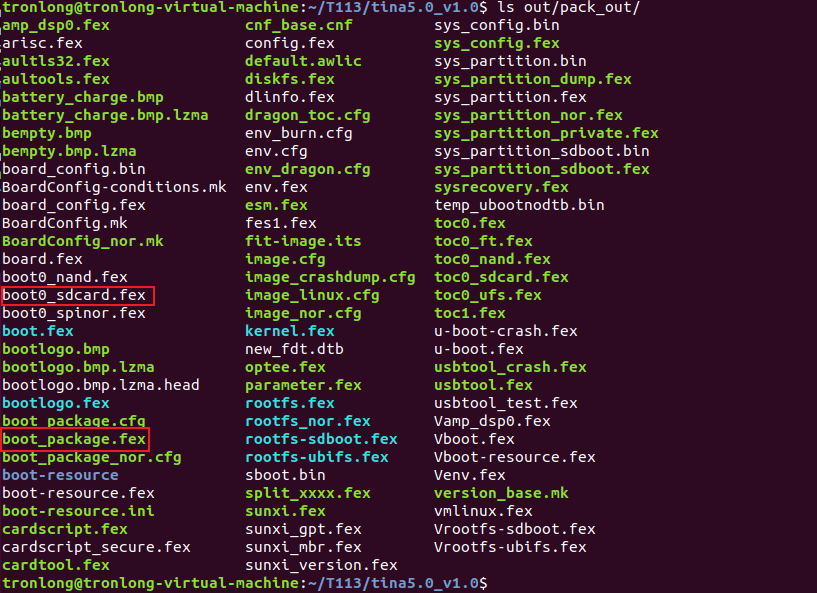

编译完成后，生成SPL镜像文件为"out/t113_i/tlt113-evm-nand/buildroot/"目录下的boot0_nand_sun8iw20p1.bin、boot0_sdcard_sun8iw20p1.bin和boot0_spinor_sun8iw20p1.bin。生成U-Boot镜像文件为"out/t113_i/tlt113-evm-nand/buildroot/u-boot-sun8iw20p1.bin"。

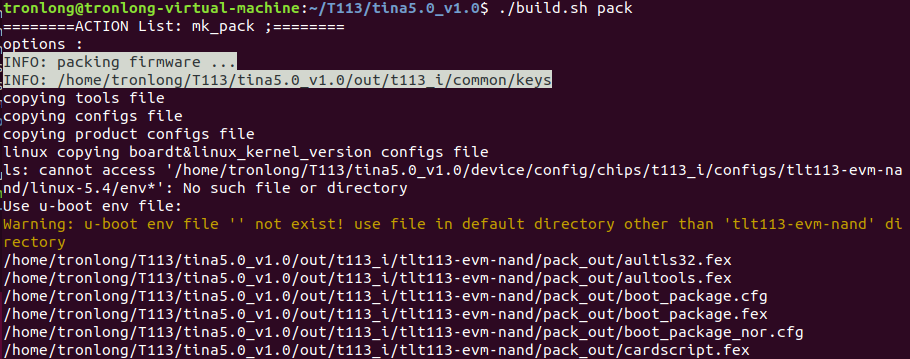

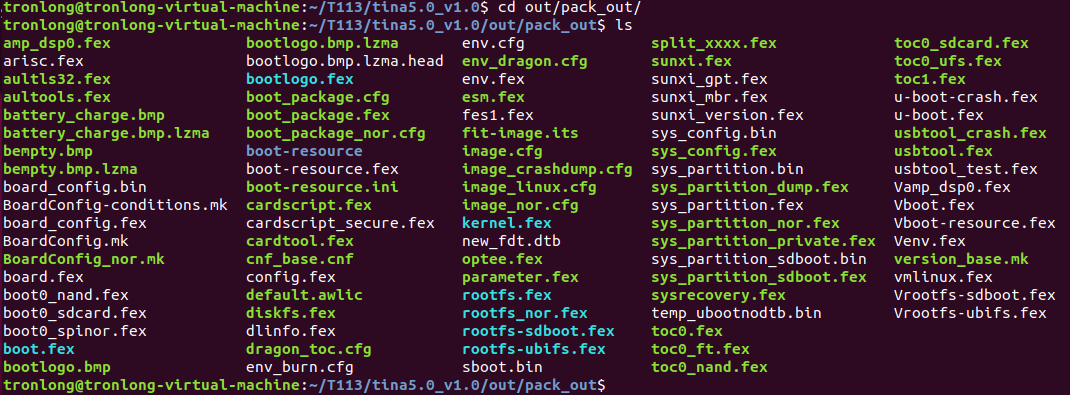

执行如下命令，将镜像文件转化为.fex格式，并打包生成新的Linux系统镜像。

Host# ./build.sh pack

图 42

图 43

图 44

图 45

内核编译

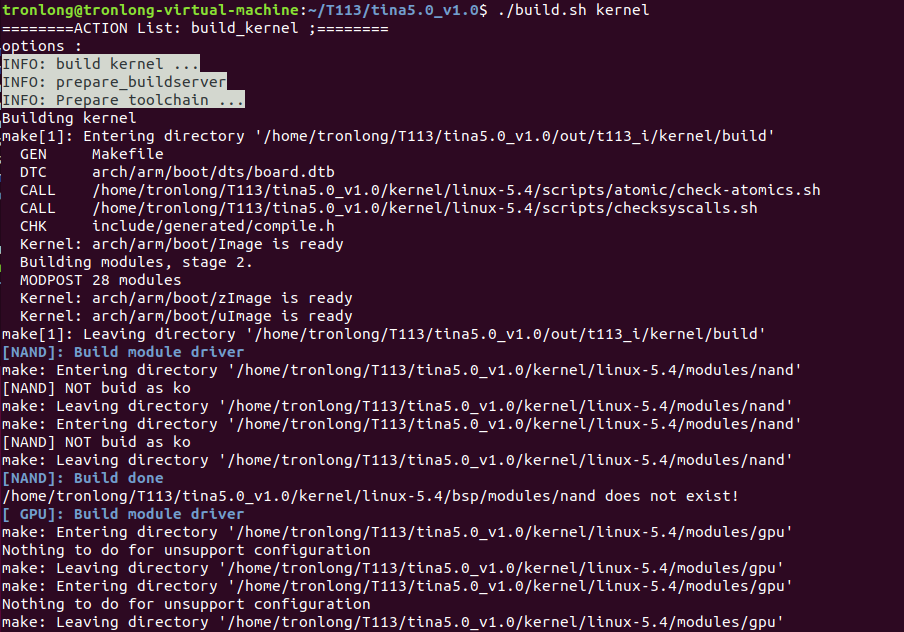

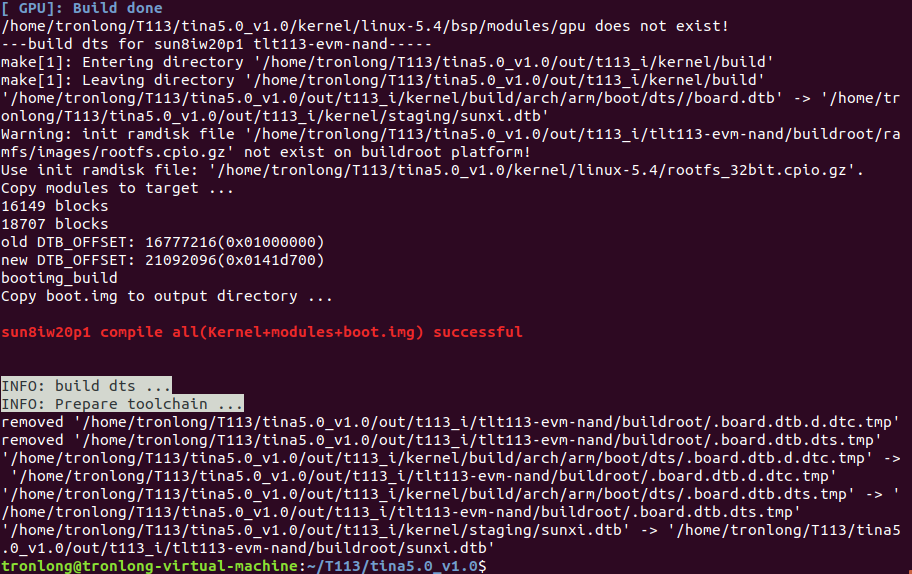

在tina5.0_v1.0目录下执行如下命令，单独编译Linux内核。

Host# ./build.sh kernel

图 46

图 47

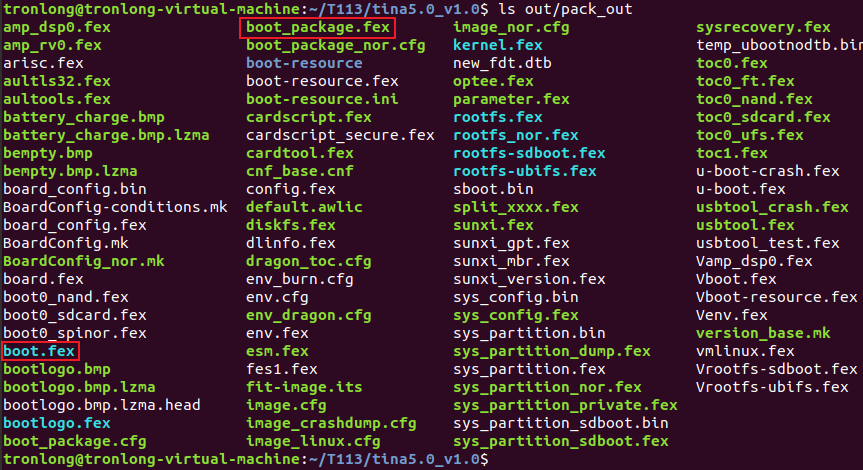

编译完成后，生成Linux内核镜像文件为"out/t113_i/tlt113-evm-nand/buildroot/boot.img"。

执行如下命令，将镜像文件转化为.fex格式，并打包生成新的Linux系统镜像。

Host# ./build.sh pack

图 48

图 49

设备树编译

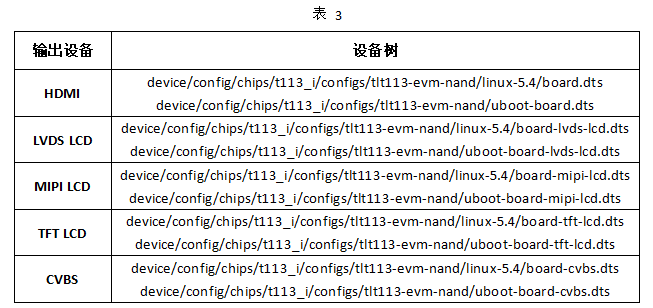

我司已提供分别支持HDMI OUT、TFT LCD、MIPI LCD、LVDS LCD、CVBS显示的设备树文件，如下表所示。其中"device/config/chips/t113_i/configs/tlt113-evm-nand/linux-5.4/"目录下存放内核设备树源文件，"device/config/chips/t113_i/configs/tlt113-evm-nand/"目录下存放U-Boot设备树源文件(uboot-board-xxx.dts)。

为便于测试，我司已提供支持以上显示方式的多个boot_package_xxx.fex文件，位于产品资料“4-软件资料\Linux\Boot_package\boot_package-AA_BB\nand\”目录下，可直接使用。

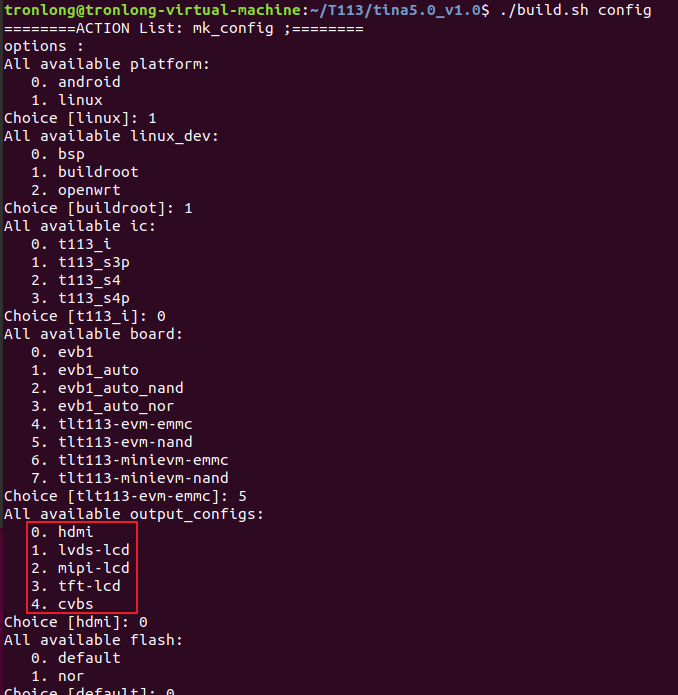

我司提供的Linux系统默认使用支持HDMI OUT显示的设备树文件，如需替换为其他显示方式，请进入tina5.0_v1.0目录，执行如下命令，重新配置显示方式等信息。

Host# ./build.sh config

图 50

如需单独编译U-Boot、内核，生成boot_package.fex、boot.fex，请参考“SPL和U-Boot编译”、“内核编译”小节。

图 51

图 52

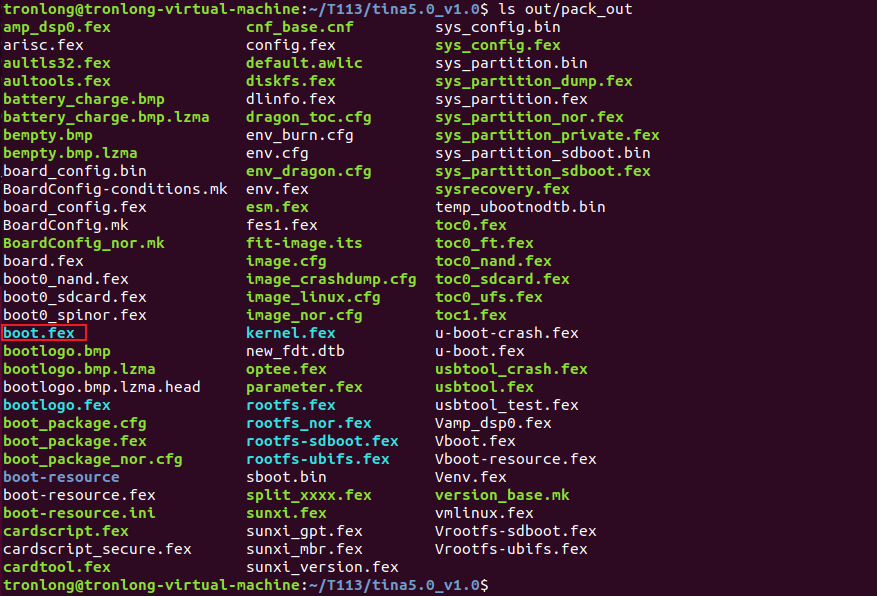

如需编译LinuxSDK，请重新执行"./build.sh"命令编译LinuxSDK，同时会重新编译设备树文件。再执行"./build.sh pack"命令将镜像文件转化为.fex格式，并打包生成新的Linux系统镜像。

图 53

文件系统编译

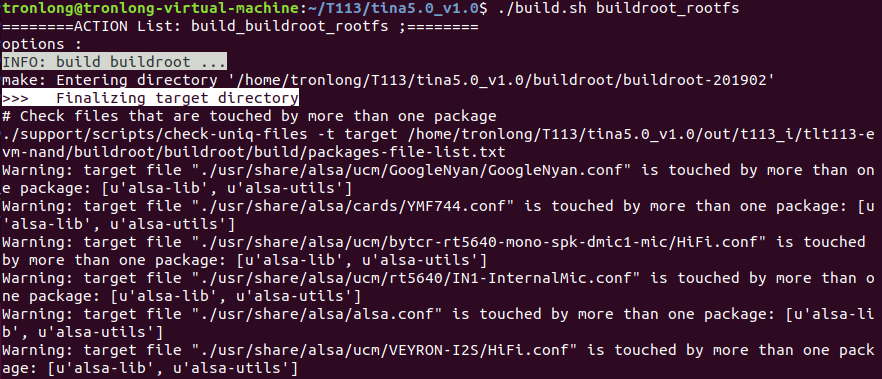

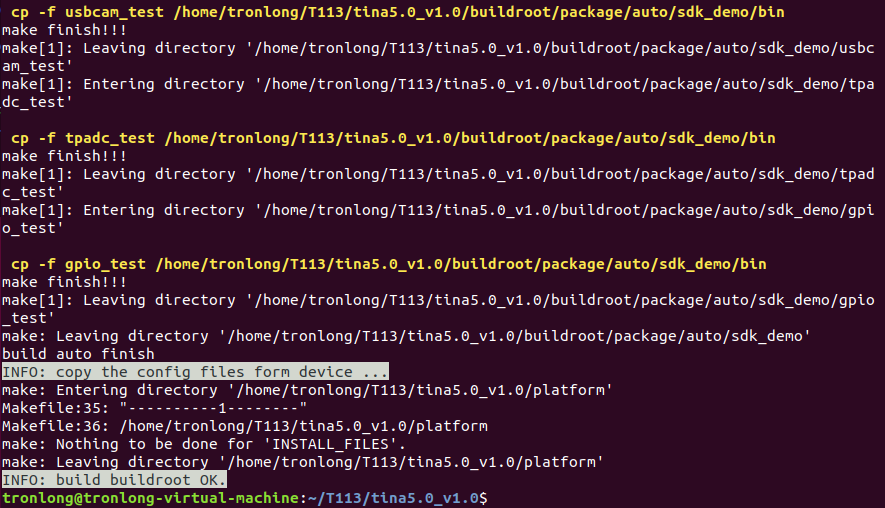

在tina5.0_v1.0目录下执行如下命令，单独编译文件系统。

Host# ./build.sh buildroot_rootfs

图 54

图 55

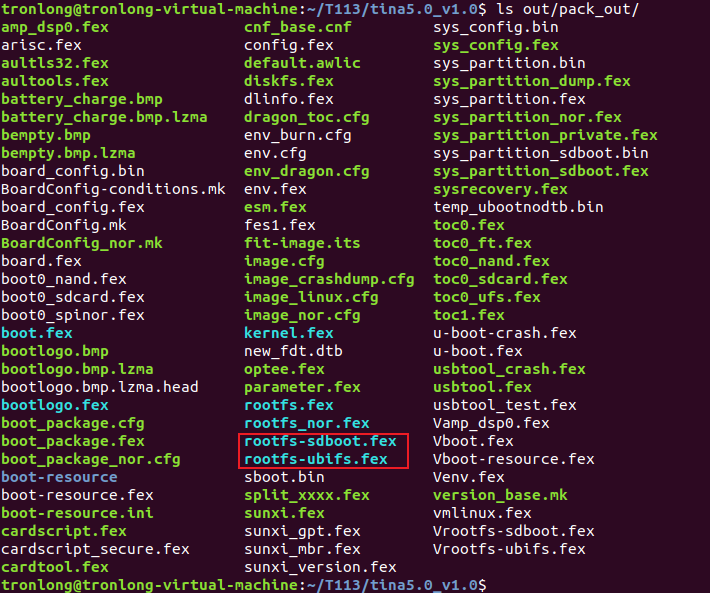

编译完成后，生成文件系统镜像文件"out/t113_i/tlt113-evm-nand/buildroot/rootfs.ubifs"和"out/t113_i/tlt113-evm-nand/buildroot/buildroot/images/rootfs.ext4"。

执行如下命令，将镜像文件转化为.fex格式，并打包生成新的Linux系统镜像。

Host# ./build.sh pack

图 56

图 57
