车载以太网技术的深度解析与核心应用

随着汽车智能化、网联化的发展，传统车载网络如CAN、LIN等已无法满足日益增长的数据传输需求。车载以太网凭借其高带宽、低延迟和标准化优势，正成为新一代汽车电子架构的核心通信技术。 本文将系统介绍车载以太网的技术特点、技术细节，并解析康谋(Keymotek)在该领域的创新产品和解决方案。

车载以太网概述

车载以太网(Automotive Ethernet)是专为汽车环境设计的以太网技术，在传统以太网基础上进行了汽车级适应性改造。它采用单对非屏蔽双绞线实现高速数据传输，同时满足汽车行业对电磁兼容性、温度范围和可靠性的严苛要求。

与传统IT以太网相比，车载以太网具有以下特点：

• 物理层优化：采用单对双绞线(如100BASE-T1)而非四对双绞线；
• 满足汽车EMC要求：更强的抗干扰能力；
• 支持时间敏感网络(TSN)：确保关键控制指令的实时性；
• 工作温度范围更广：-40°C至+125°C；
• 轻量化设计：减少线束重量和复杂度。

车载以太网的重要性与必要性

车载以太网作为智能汽车数字化转型的核心基础设施，其应用不仅是技术演进的选择，更是行业发展的必然要求。下面将从带宽、架构、实时性、成本及未来扩展五个关键维度，解释其重要性与必要性。

高带宽需求驱动

• 智能驾驶与传感器融合：L3及以上自动驾驶需要处理大量传感器数据（摄像头、激光雷达、雷达等），传统总线（如CAN、LIN）带宽不足（CAN最高仅1 Mbps），而车载以太网可提供1 Gbps甚至10 Gbps的带宽，满足实时数据传输需求；
• 高分辨率信息娱乐系统：4K/8K屏幕、AR-HUD、多屏互动等依赖高速网络，以太网支持多媒体数据的低延迟传输。

集中式电子电气架构(EEA)转型

• 域控制器/中央计算架构：传统分布式ECU架构线束复杂，而以太网支持域间高速通信（如智驾域、座舱域、动力域互联），减少线束重量（特斯拉Model 3采用以太网后线束长度缩短50%）；
• 软件定义汽车(SDV)：支持OTA升级、功能动态部署，以太网的IP化特性便于云端协同和软件更新。

实时性与确定性

• 时间敏感网络(TSN)：通过IEEE 802.1标准（如时间同步、流量整形）保障关键任务（如刹车控制、ADAS）的低延迟（<1ms）和确定性，避免传统以太网的"尽力而为"问题；
• 多业务共存：可同时传输安全关键数据（控制指令）和非关键数据（娱乐流量），互不干扰。

成本与标准化优势

• 减少线束成本：单对非屏蔽双绞线（如100BASE-T1）替代复杂线束，降低重量和成本；
• 产业链成熟：以太网技术已被IT行业验证数十年，芯片、协议栈成熟，且支持DoIP（诊断 over IP）等标准化协议，简化开发；

面向未来的扩展性

• 车云协同与V2X：支持5G/V2X集成，实现车-路-云实时通信，为智慧交通奠定基础。
• 功能安全与信息安全：基于以太网的防火墙、加密（如MACsec）更易实现符合ISO 21434的网络安全要求。

车载以太网的技术架构

车载以太网(Automotive Ethernet)基本遵循OSI七层网络模型，但在某些层面上进行了优化和简化，以适应汽车电子系统的需求。

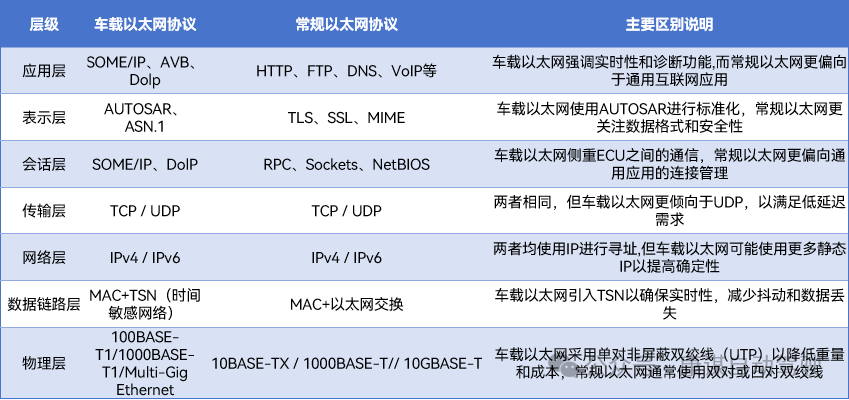

车载以太网与常规以太网的主要区别

网络模型层级之间的区别：

传输层

常规以太网的传输层会根据具体场景选择UDP或者TCP协议，在需要面向连接、高可靠性场景中选择TCP协议，在对实时性更高，需要高速传输的场景下选择无边车接的UDP协议，车载以太网中也会根据具体场景选择对应传输层协议，大部分场景中使用实时性更高的UDP协议。

网络层

车载以太网的网络层使用标准的IPv4/IPv6，同时配合DoIP和SOME/IP进行诊断和ECU之间的高效通信。

• 普通数据通信→IPv4/IPv6；
• 车载诊断&远程升级→DolP (Diagnostics over IP)；
• ECU之间的服务通信→SOME/IP。

数据链路层

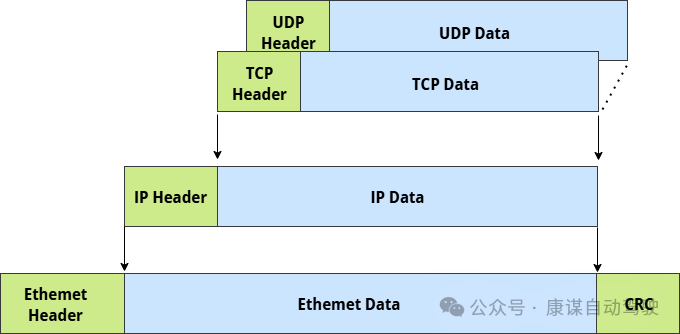

以太网数据帧结构：

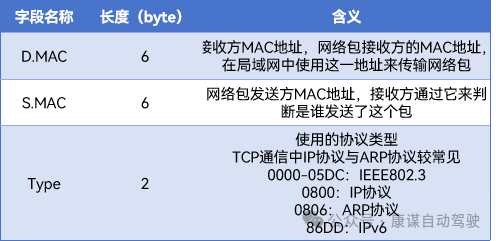

其中，以太网首部占用14字节、FCS（Frame Check Sequece）(帧校验码)长4个字节，用于检验数据在传输过程中数据是否出现了错误，为CRC32校验码。

数据链路层为最底层结构，用于传输以太网上所有的数据以满足第二层的需求，主要有以下特征：

• 设备寻址(MAC)；
• 错误检测(CRC)；
• 报文格式化(根据头部字段填入相应数据；
• Qos；
• 数据帧可以携带46-1500字节的数据。

物理层

车载以太网一般都基本采用带T1的标准，如IEEE 100BASE-T1(以前称为OABR)，IEEE 1000BASE-T1，这些都使用一对双绞线共两根线进行数据传输。

ECU之间80%-90%的通信带宽小于10Mb/s，可以采用10BASE-T1S协议。

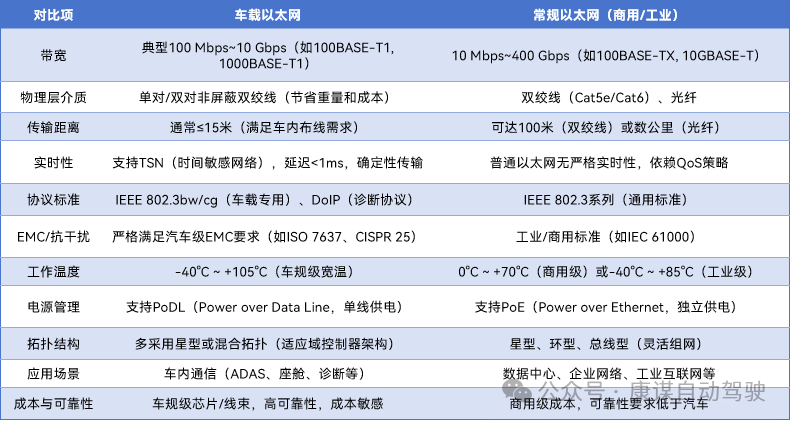

车载以太网与常规以太网其他特性区别

康谋车载以太网转换器

康谋聚焦车载以太网接口转换与数据传输需求，其核心产品 “NETLion 以太网转换器” 及配套方案可解决车载网络测试、数据采集与设备互联等痛点。

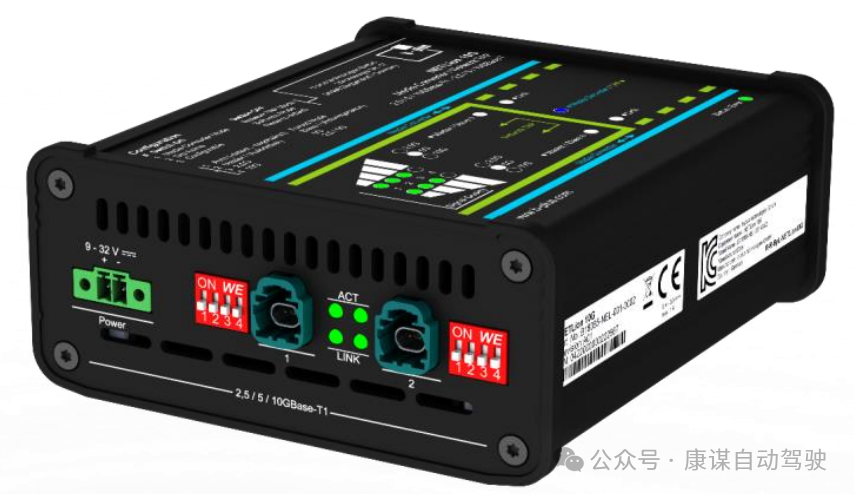

NETLion系列是用于100/1000BASE-T1和2.5/5/10GBASE-T1网络的车载以太网开发工具，支持双模式操作，集成转换器和网络TAP分流功能，实现数据无损分流采集。

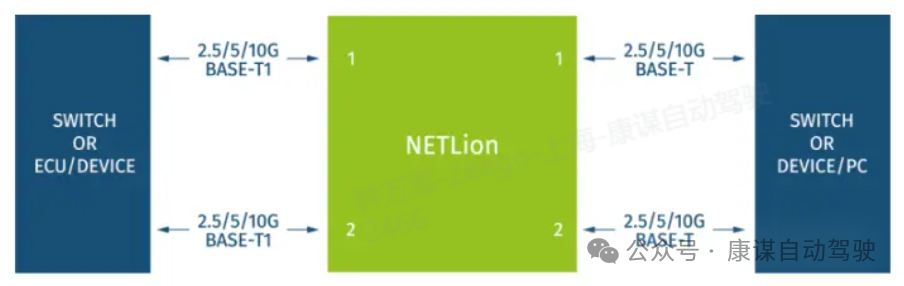

双介质转换模式

在标准 2.5/5/10GBASE-T 以太网信号（双向）中转换多达两个 2.5/5/10GBASE-T1 信号。

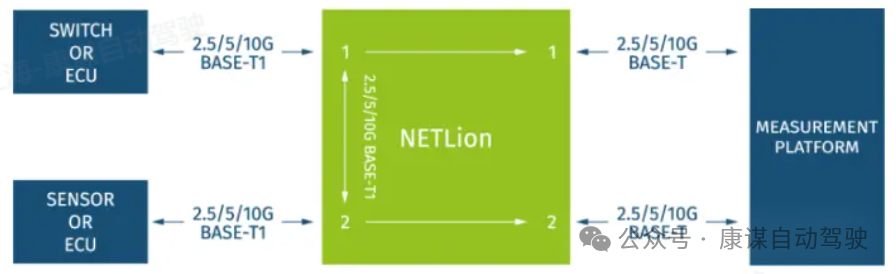

网络 TAP 模式

双向解耦一条 2.5/5/10GBASE-T1 线路的数据，不受通信影响。

核心功能与优势

• 双路转换降本增效：采用双通道设计，实现无损分离和读取双向数据流，不影响正常通信链路，确保数据采集的完整性；
• 数据传输实时稳定：采用以太网第1层技术，确保数据传输的实时性和低延迟，提供稳定的媒体转换和TAP功能；
• 提高故障排除效率：集成16颗LED信号灯，直观反应设备和数据链路状态，帮助工程师快速定位故障，便于数据分析和故障诊断；
• 恶劣环境稳定运行：设计坚固，适用汽车、工业和农业开发、测试和数据采集，能够在高温、高震动恶劣环境下稳定运行。

典型应用场景

• 传感器开发与测试：NETLion可用于数据转换和数据监测，确保系统的稳定性和可靠性；
• 数据采集：NETLion可实时采集和监测传感器和ECU数据，帮助工程师进行数据分析和故障诊断；
• 设备互联与扩展：解决车载以太网设备（如交换机、域控制器）与外部测试仪器（如示波器、分析仪）的接口不兼容问题。
