一、项目背景与系统概述

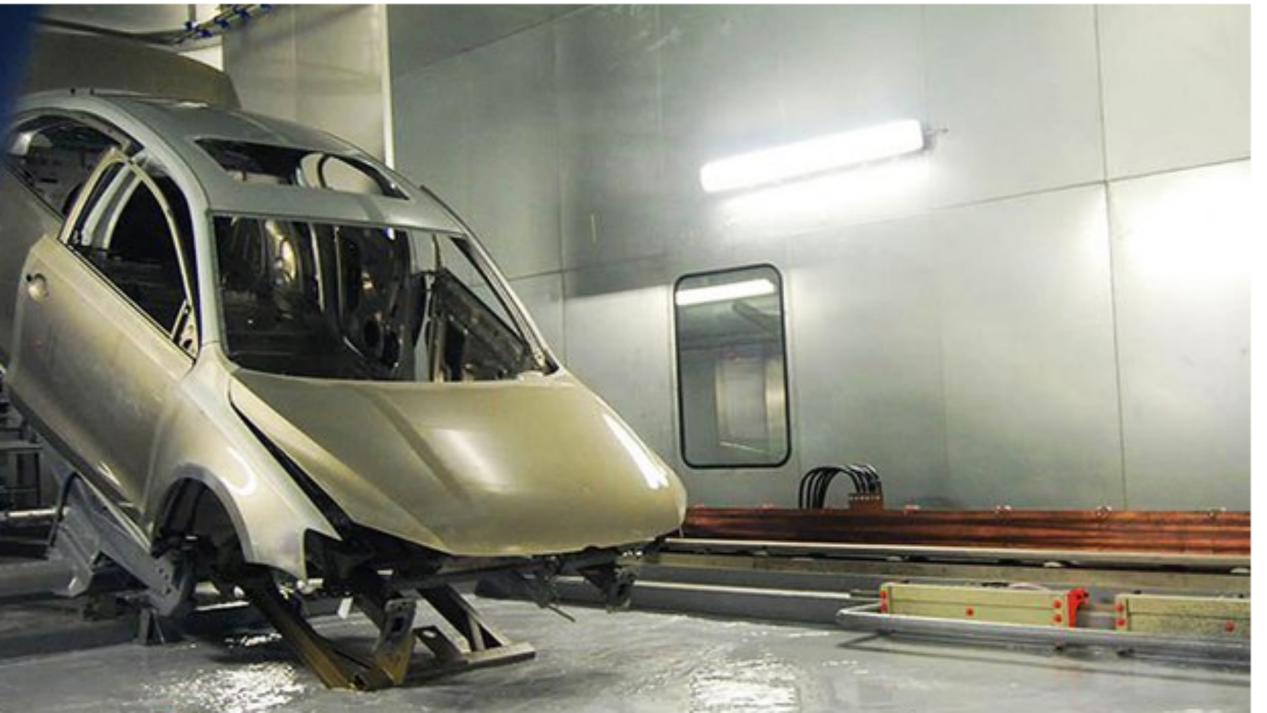

在汽车涂装车间中，自动化设备的稳定通信是保障生产效率和涂层质量的关键。随着设备多样化，不同厂商的控制器和驱动装置往往采用异构通信协议，如罗克韦尔PLC常用DEVICENET，而部分伺服电机则依赖PROFIBUS DP。为实现两者协同工作，需通过协议转换网关构建混合网络。本项目旨在通过DEVICENET转PROFIBUS DP的集成方案，提升涂装生产线设备通信的兼容性与实时性。

f3b9cbf74e9cd816c4c118cdc67ee296

二、通信网络组成

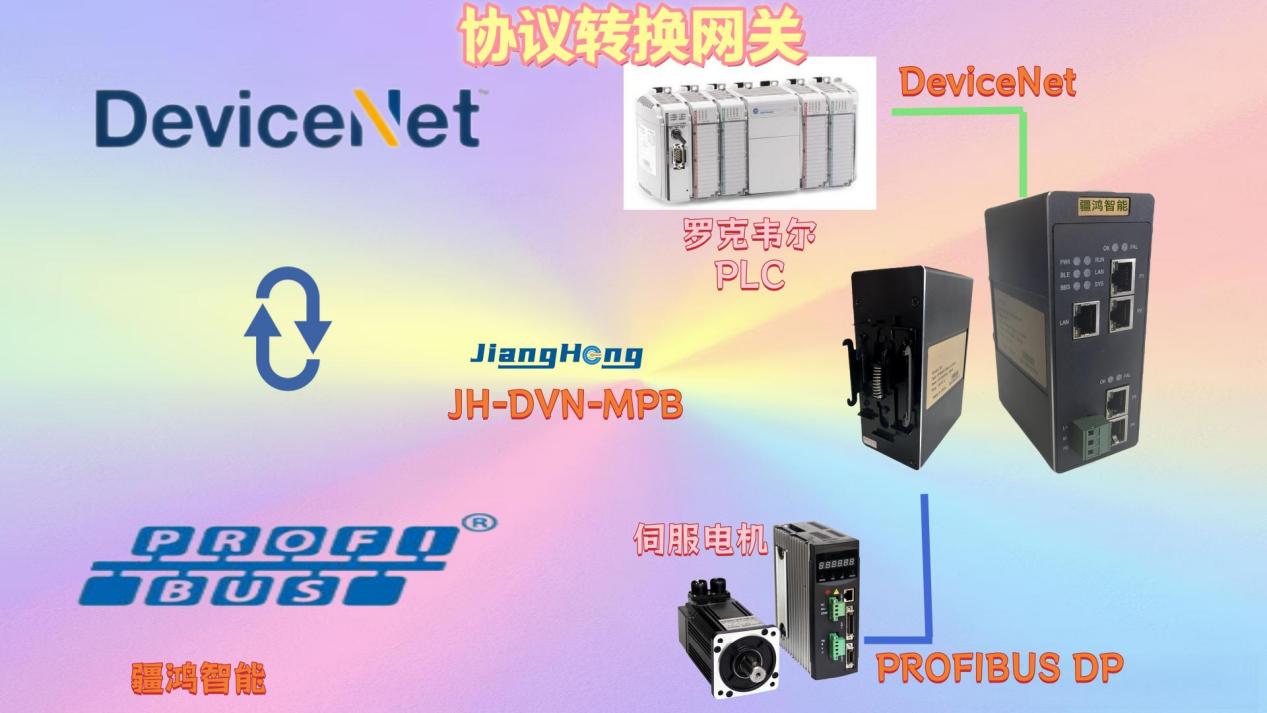

系统以分层架构设计：上层由罗克韦尔PLC（ControlLogix系列）作为控制核心，通过DEVICENET总线连接现场从站设备（如传感器、阀门组）；下层通过PROFIBUS DP网络驱动多台伺服电机，控制喷涂机械臂的精确运动。核心转换设备采用JH-DVN-MPB网关模块，部署在DEVICENET网络末端，实现协议数据双向解析与转发。网络拓扑兼顾实时性与可靠性，DEVICENET段采用干线-分支结构，PROFIBUS DP段采用线性总线终端电阻匹配设计。

c0a989251ae196ce179c366a888e8804_140837326826

三、接口特性与从站/主站配置

DEVICENET从站接口：

网关模块作为DEVICENET从站，需配置MAC ID（模块地址）及波特率（默认500 kbps），通过RSNetWorx软件实现与PLC的扫描器绑定。数据交换采用轮询机制，输入输出数据映射到PLC的梯形逻辑中，直接控制设备状态。

PROFIBUS DP主站接口：

网关同时充当PROFIBUS DP主站，配置唯一站地址及波特率（最高12 Mbps），通过GSD文件导入Step7或TIA Portal工具组态伺服电机参数。伺服驱动器作为DP从站，接收位置指令并反馈实时状态，确保喷涂轨迹精度。

转换网关特性：

JH-DVN-MPB模块支持动态数据映射，最大转换244字节I/O数据，延迟低于5ms。其双端口缓冲设计缓解了协议差异导致的时序冲突，并通过LED指示灯实时诊断网络状态，便于现场维护。

b3e017628cbec961f68acb0896648f13_f417da4e27064165a17c3e36e5af5d59

四、总结

本项目通过DEVICENET转PROFIBUS DP网关，成功实现了涂装车间异构网络的无缝集成。方案既保留了DEVICENET在罗克韦尔生态中的稳定性，又发挥了PROFIBUS DP在高速运动控制中的优势。实际运行表明，该架构降低了多协议协同的复杂度，提升了设备响应一致性，为类似场景提供了可复用的技术路径。未来可进一步探索PROFINET等以太网协议的扩展性，以适应更高带宽需求。
