前 言

本文档主要说明替换开机LOGO图片的方法，默认基于NAND FLASH配置评估板进行测试，使用Linux系统启动卡（Micro SD启动模式）启动系统。

我司提供的Linux系统镜像已支持U-Boot启动阶段的开机LOGO显示功能。评估板上电启动后，U-Boot将读取Linux系统对应路径的LOGO图片（即bootlogo.bmp文件），并输出至HDMI显示屏，显示过程会持续至内核启动完成。

Linux系统默认支持HDMI显示，请将评估板HDMI OUT接口连接至HDMI显示屏。如需切换为7英寸LCD屏、10.4英寸LVDS屏、7英寸MIPI屏，请参考《评估板测试手册》替换对应的系统固件并连接对应显示屏进行测试。

LOGO制作

LOGO图片要求为BMP格式的24位位图，并且图片分辨率建议不超过HDMI显示器分辨率。本小节提供在Windows系统将LOGO图片转换为BMP格式的24位位图的方法。

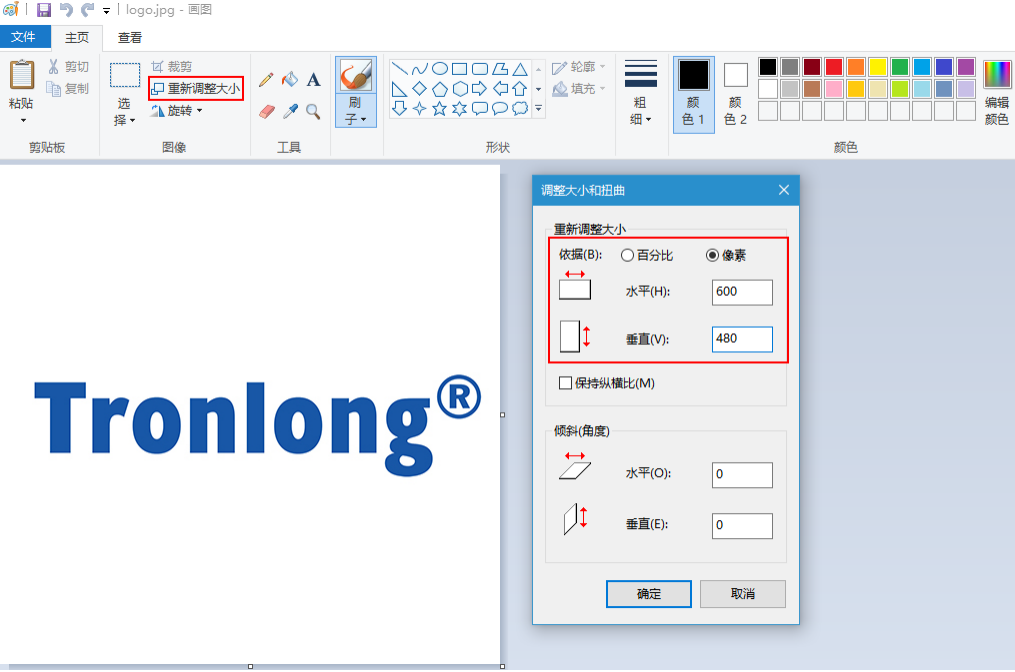

请在Windows下准备一张待测试图片，此处以Tronlong的JPG格式LOGO为例。使用Windows系统自带的画图工具打开图片，选择“重新调整大小”将图

图 1

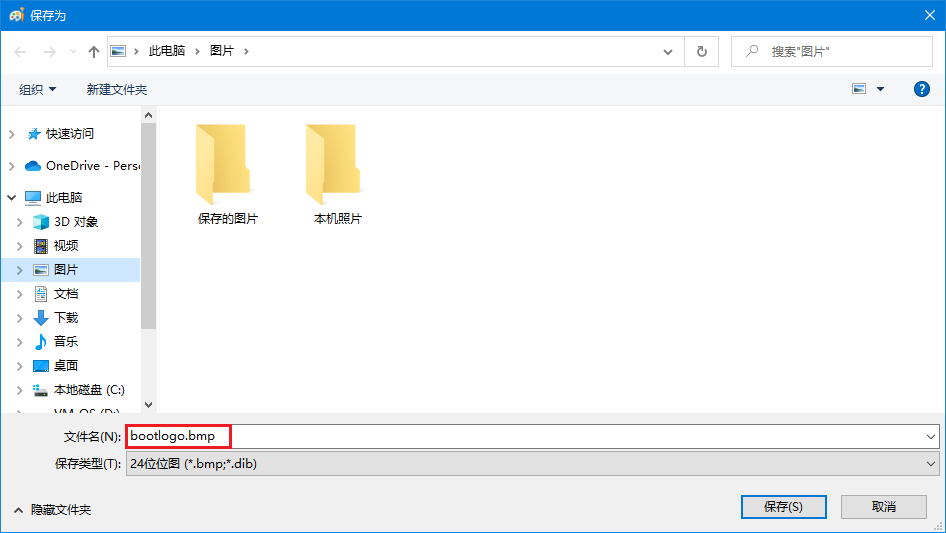

点击“文件 -> 另存为(A) -> BMP图片(B)”。

图 2

将调整好的图片命名为bootlogo.bmp，保存类型为24位位图。此bootlogo.bmp文件即为新制作的LOGO图片。

图 3

LOGO替换

通过命令替换LOGO图片

从Linux系统启动卡启动评估板，将新制作好的bootlogo.bmp文件拷贝至评估板文件系统目录下，执行如下命令，替换Linux系统启动卡原来的bootlogo.bmp文件。

Target# cp bootlogo.bmp /run/media/mmcblk0p1/bootlogo.bmp

Target# sync

图 4

备注：若使用eMMC配置评估板，请按如下方法替换LOGO图片。

1. 从Linux系统启动卡启动评估板，执行如下命令，替换Linux系统启动卡原来的bootlogo.bmp文件。

Target# cp bootlogo.bmp /run/media/mmcblk1p1/bootlogo.bmp

Target# sync

1. 从eMMC启动评估板，执行如下命令，替换eMMC原来的bootlogo.bmp文件。

Target# cp bootlogo.bmp /run/media/mmcblk0p1/bootlogo.bmp

Target# sync

替换完成后，将评估板断电重启，U-Boot启动时，HDMI显示器将显示替换后的LOGO图片，如下图所示。

图 5

通过Linux系统镜像替换LOGO图片

评估板支持通过替换LinuxSDK原来bootlogo.bmp文件、重新生成Linux系统镜像的方式进行LOGO图片替换。可将新生成的Linux系统镜像制作成“量产卡”，批量生产时基于“量产卡”快速固化系统至NAND FLASH或eMMC。

备注：由于存放bootlogo.bmp文件的NAND FLASH的boot-resource分区为只读分区，无法通过命令替换LOGO图片，因此需通过Linux系统镜像替换。

打开Ubuntu，请先参考《Linux系统使用手册》编译LinuxSDK，再执行如下命令，替换LinuxSDK对应目录下原来的bootlogo.bmp文件。

备注：若使用eMMC配置评估板，请将命令中的"tlt113-evm-nand"修改为"tlt113-evm-emmc"。

Host# cd /home/tronlong/T113/tina5.0_v1.0/device/config/chips/t113_i/configs/tlt113-evm-nand/buildroot/

Host# cp /mnt/hgfs/SharedFolders/bootlogo.bmp ./bootlogo.bmp

图 6

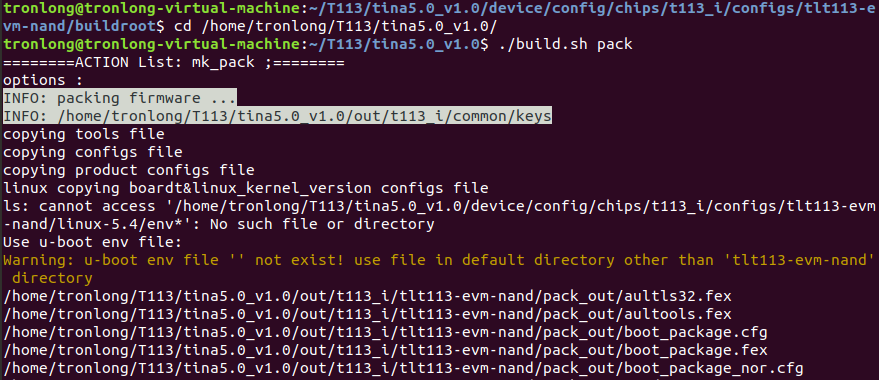

执行如下命令，进入tina5.0_v1.0目录，打包生成新的Linux系统镜像。

Host# cd /home/tronlong/T113/tina5.0_v1.0/

Host# ./build.sh pack

图 7

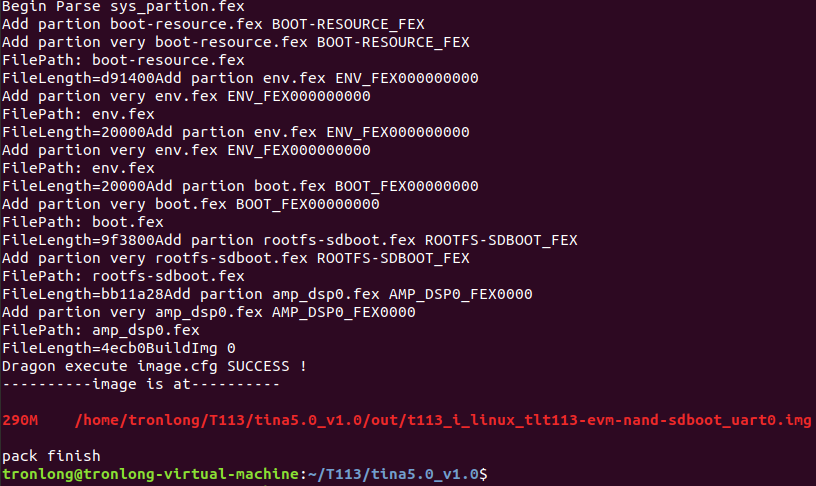

其中打包生成的"/home/tronlong/T113/tina5.0_v1.0/out/t113_i_linux_tlt113-evm-nand_uart0.img"适用于NAND FLASH配置评估板，仅支持NAND FLASH启动；"/home/tronlong/T113/tina5.0_v1.0/out/t113_i_linux_tlt113-evm-nand-sdboot_uart0.img"适用于NAND FLASH配置评估板，仅支持Linux系统启动卡（Micro SD启动模式）启动。

图 8

图 9

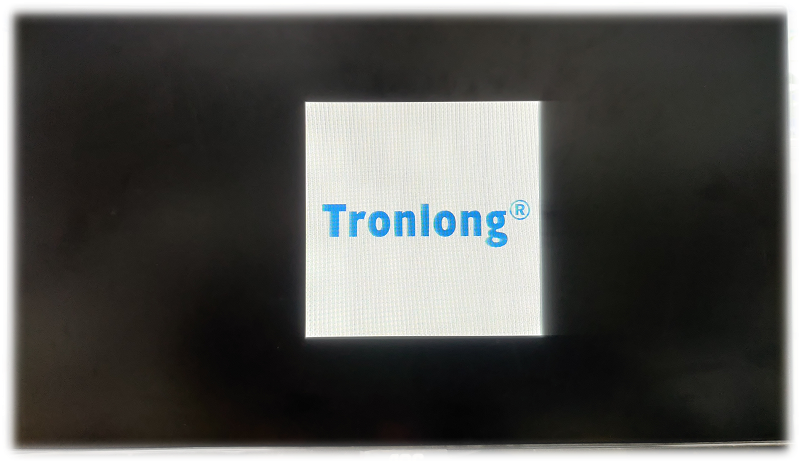

请参考《Linux系统启动卡制作及系统固化》文档重新制作Linux系统启动卡。制作完成后，将Linux系统启动卡插至评估板Micro SD卡槽，评估板HDMI OUT接口连接至HDMI显示屏。评估板上电，HDMI显示屏将显示替换后的LOGO图片，如下图所示。

图 10
