医院病房计算机管理系统的设计与实现

一、引言

医院病房计算机管理系统的设计是数据库应用中的一个典型案例。随着医疗信息化的快速发展，如何设计一个高效、准确的医院病房计算机管理系统成为了一个重要的课题。那么，该如何设计一个高效、准确的医院病房计算机管理系统呢？

本文三桥君将详细分析这一系统的设计过程，包括E-R图设计及关系模式转换，帮助读者掌握数据库设计的核心方法。

二、方法

1. 问题描述

• 说明：医院病房计算机管理系统中需要管理科室、病房、医生和病人的信息。
• 示例：
  • 科室：科名、科地址、科电话、医生姓名
  • 病房：病房号、床位号、所属科室名
  • 医生：姓名、职称、所属科室名、年龄、工作证号
  • 病人：病历号、姓名、性别、诊断、主管医生、病房号
• 提示：了解系统的具体需求，为后续设计提供基础。

2. E-R图设计

• 说明：根据需求，设计E-R图，明确实体之间的关系。
• 示例：
  • 科室与病房：1对多
  • 科室与医生：1对多
  • 医生与病人：1对多
  • 病房与病人：1对多
• 提示：确保E-R图准确反映实际关系。

3. 关系模式转换

• 说明：将E-R图转换为关系模式，明确主码和外码。
• 示例：
  • 科室（科名、科地址、科电话）
  • 病房（病房号、床位号、所属科室名）
  • 医生（工作证号、姓名、职称、所属科室名、年龄）
  • 病人（病历号、姓名、性别、诊断、主管医生、病房号）
• 提示：确保关系模式设计合理，主码和外码明确。

三、解析

1. 问题描述

• 说明：通过具体步骤，帮助读者理解系统的具体需求。
• 示例：
  • 科室：科名、科地址、科电话、医生姓名
  • 病房：病房号、床位号、所属科室名
  • 医生：姓名、职称、所属科室名、年龄、工作证号
  • 病人：病历号、姓名、性别、诊断、主管医生、病房号
• 提示：了解系统的具体需求，为后续设计提供基础。

2. E-R图设计

• 说明：通过具体步骤，帮助读者理解如何设计E-R图。
• 示例：
  • 科室与病房：1对多
  • 科室与医生：1对多
  • 医生与病人：1对多
  • 病房与病人：1对多
• 提示：确保E-R图准确反映实际关系。

3. 关系模式转换

• 说明：通过具体步骤，帮助读者理解如何将E-R图转换为关系模式。
• 示例：
  • 科室（科名、科地址、科电话）
  • 病房（病房号、床位号、所属科室名）
  • 医生（工作证号、姓名、职称、所属科室名、年龄）
  • 病人（病历号、姓名、性别、诊断、主管医生、病房号）
• 提示：确保关系模式设计合理，主码和外码明确。

四、常见问题及解决方案

1. 如何设计一个高效、准确的医院病房计算机管理系统？

• 解决方案：通过E-R图设计和关系模式转换，构建一个符合实际需求的数据管理系统。

2. 如何理解E-R图设计中的实体关系？

• 解决方案：通过研究和实践，理解实体之间的关系，如1对多、多对多等。

3. 如何将E-R图转换为关系模式？

• 解决方案：根据E-R图，明确实体和关系，设计合理的关系模式，确保主码和外码明确。

五、实践说明

题目

某医院病房计算机管理中需要如下信息： 科室：科名、科地址、科电话、医生姓名 病房：病房号、床位号、所属科室名 医生：姓名、职称、所属科室名、年龄、工作证号 病人：病历号、姓名、性别、诊断、主管医生、病房号。 其中：一个科室由多个病房、多个医生、一个病房只能属于一个科室、一个医生只属于一个科室，但可负责多个病人的诊治、一个病人的主管医生只有一个。 试完成如下设计： （1） 设计该计算机管理系统的E-R图。 （2） 将该E-R图转换为关系模式结构。 （3） 用下划线标明每个关系模式的主码，用斜体加粗标明外码。

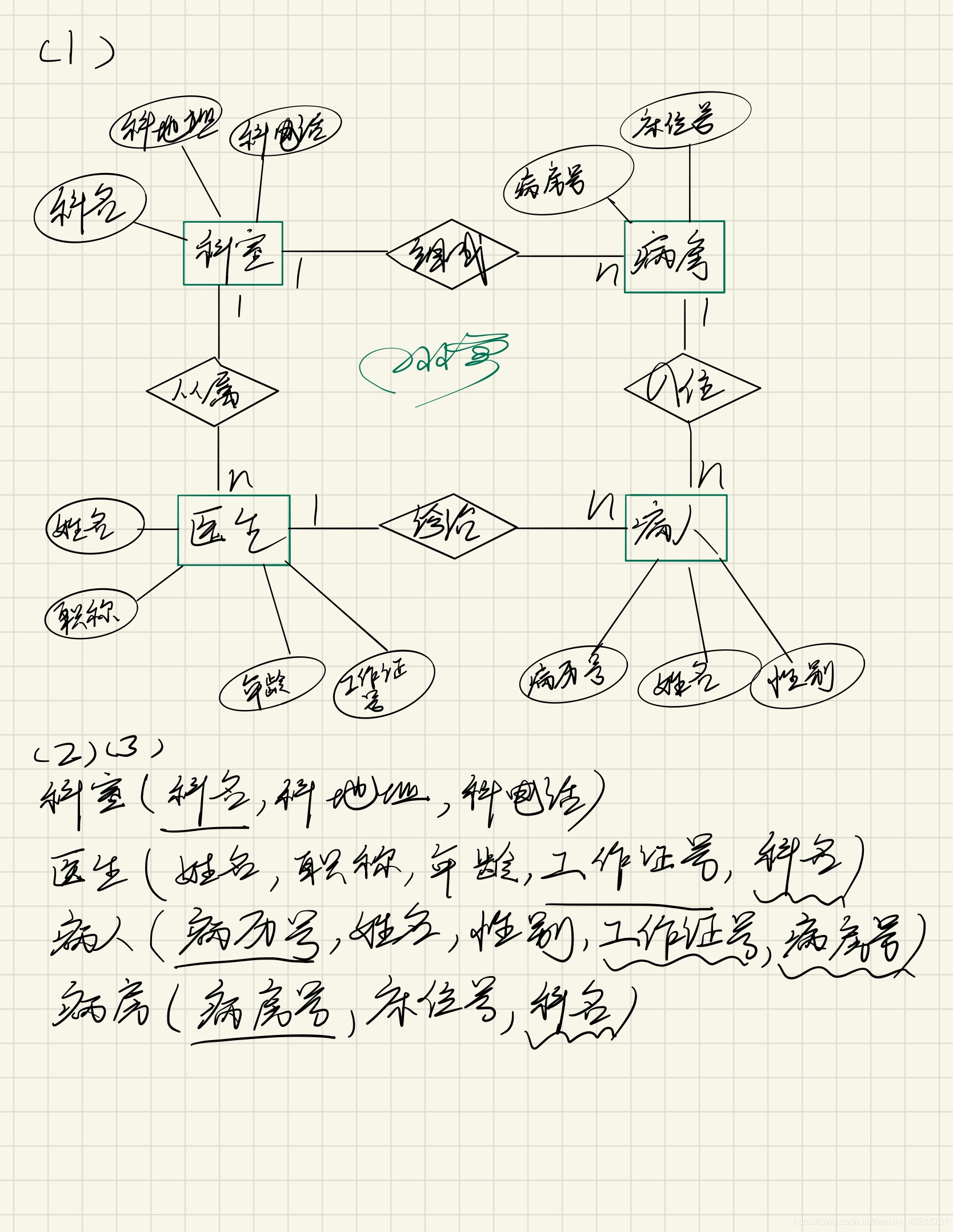

答案

在这里插入图片描述

解析

如果不清楚这种题怎么做、以及解题办法，请看这篇文章。 浅析如何把ER模型转换为关系模式

回复说明：

关于评论有同学有疑问，但是评论不知道为什么回复不了，会出现奇怪的问题，我就把解答放到着了。

疑问： 为什么有些答案病人里面没有工作证号，只有主管医生和科室? 解答： 首先，你先看这个er图是没问题的。题目说了，一个医生可负责多个病人的诊治，一个病人的主管医生只有一个，所以医生与病人的关系是1：n；题目虽然没明确说病人与病房的关系，但是现实想下也能明白，一个病人只能住一间病房，一间病房有多个病人吧，所以病人与病房关系是1:n。根据转换原理，1:n的在n端添加1端的主键，病人在写关系模式是要添加另外两个1端的主键的。病人的关系模式里，病床号是主键，加进来的工作证号和病房号是外键。至于你说的有些答案添加的外键是主治医生，可能就是他们把主治医生当主键了，但是想想名字有可能重复，工作号唯一，所以工作号为主键更合适吧。还有科名，可能他的答案就是错了的吧。

六、总结

通过E-R图设计和关系模式转换，可以高效地设计一个符合实际需求的医院病房计算机管理系统。掌握这一方法，可以提升数据库设计的效率和准确性。建议在学习完基础操作后，进一步探索其他高级用法，如数据库优化、安全管理等，以提升数据库管理的能力。

通过以上内容，我们详细介绍了如何设计医院病房计算机管理系统。三桥君希望这些知识能够帮助你在数据库设计中更加高效地完成任务。
