1. 项目背景与系统概述

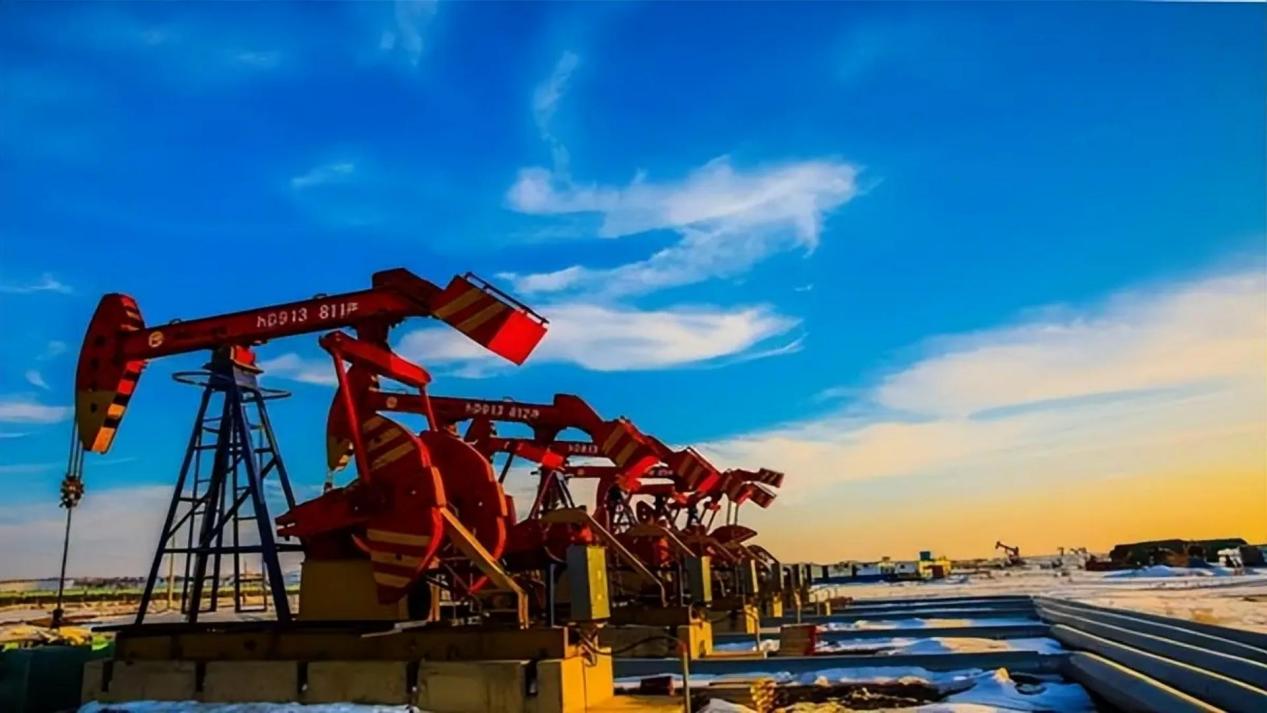

在油井开采过程中，自动化控制系统对生产效率与安全性起着关键作用。随着工业现场设备种类的增多，不同通信协议之间的互联成为一大挑战。某油田现场原采用基于ETHERCAT的实时以太网系统，用于连接高速IO与伺服控制器，但由于部分老旧设备（如传感器、阀门控制器）仅支持DEVICENET协议，为实现全系统统一集成，需部署ETHERCAT转DEVICENET的网关设备。该系统旨在实现新旧设备的协同工作，在保障实时性的同时，降低改造成本，提高系统的兼容性与可扩展性。

clone

2. 通信网络组成

该系统网络主要分为三层：监控层、控制层和设备层。监控层采用工业以太网，运行OPC UA协议，用于数据采集与HMI界面显示；控制层由PLC和运动控制器构成，使用ETHERCAT实现高精度同步控制；设备层则包含多种DEVICENET从站设备，如压力变送器、电动执行器和泵控单元。ETHERCAT主站通过专用协议转换与DEVICENET网络连接，实现数据双向传输，从而将实时控制指令下发至设备层，并采集设备状态反馈至控制中心。

70665b6c946dd936160fc53c4ba59e53_w700d1q75cms_by=cms_fixed_width

3. 接口特性与DEVICENET做主站的优势

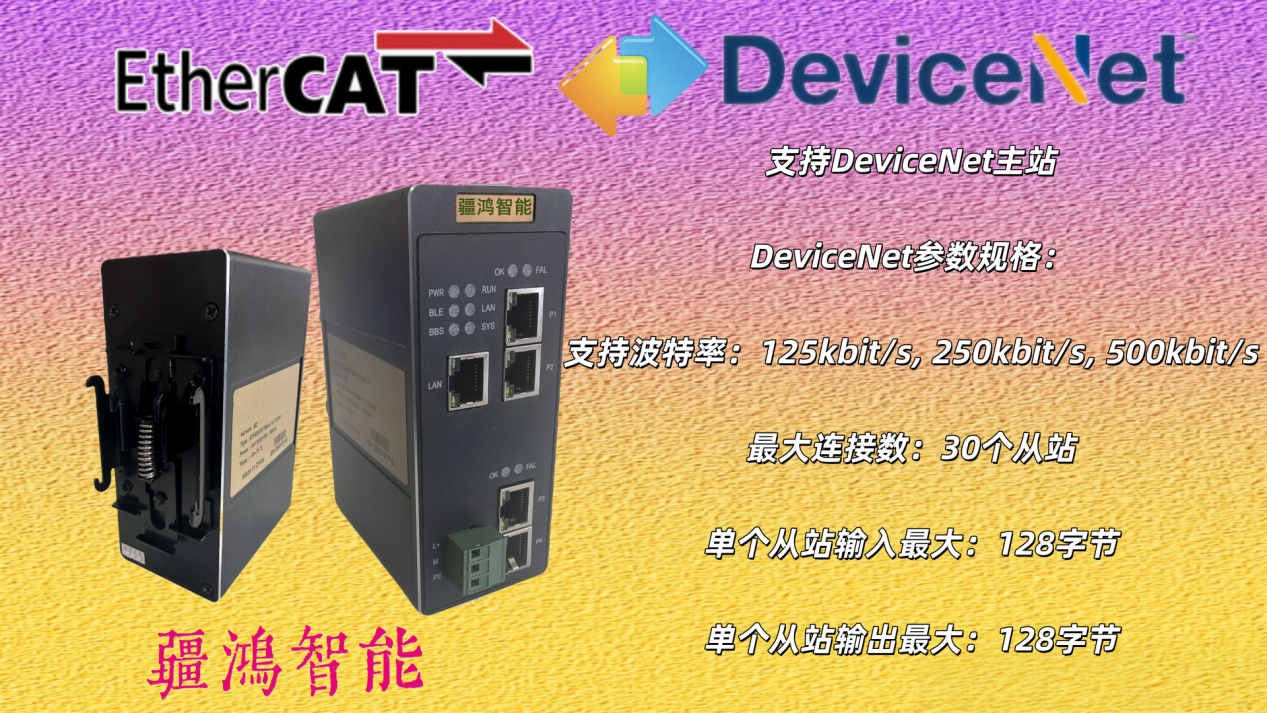

在本系统中，DEVICENET作为下层子网运行，但其在网关调度下实际具备“逻辑主站”的功能特性。DEVICENET基于CAN总线技术，具有良好的抗干扰能力和确定性响应，适用于油井现场恶劣环境。其最大支持64个节点，传输距离可达500米，适合设备分散布置的井场区域。通过配置网关的映射表，将ETHERCAT数据帧转换为DEVICENET的显式报文和轮询指令，实现了毫秒级周期通信。此外，DEVICENET支持设备热插拔和离线配置，极大方便了现场维护与扩展。

b594450be84a0649168ddcd840bc3cbc_e547a4e8c4da4b959018d04909b37215

4. 总结

在油井开采控制系统中，通过ETHERCAT到DEVICENET的协议转换，既保留了高速控制网络的实时性能，又兼容了传统设备，降低了整体改造难度与成本。该方案充分发挥了DEVICENET在恶劣环境下的稳定性和扩展灵活性，为油田数字化升级提供了一种可靠、经济的通信集成方式。未来，类似的多协议融合系统在工业现场中将具有更广泛的应用前景。
