1. 项目背景与系统概述

作为食品厂工程师，我们近期完成了果汁压榨与灌装流水线的自动化升级。该流水线包含水果清洗、压榨、杀菌、灌装和包装等多个环节，需实现高精度控制和实时数据交互。原系统采用ETHERCAT总线作为主控网络，但因部分老旧设备（如灌装机和压力传感器）仅支持DEVICENET协议，为实现全链路协同，需部署ETHERCAT转DEVICENET网关，确保新旧设备无缝集成。

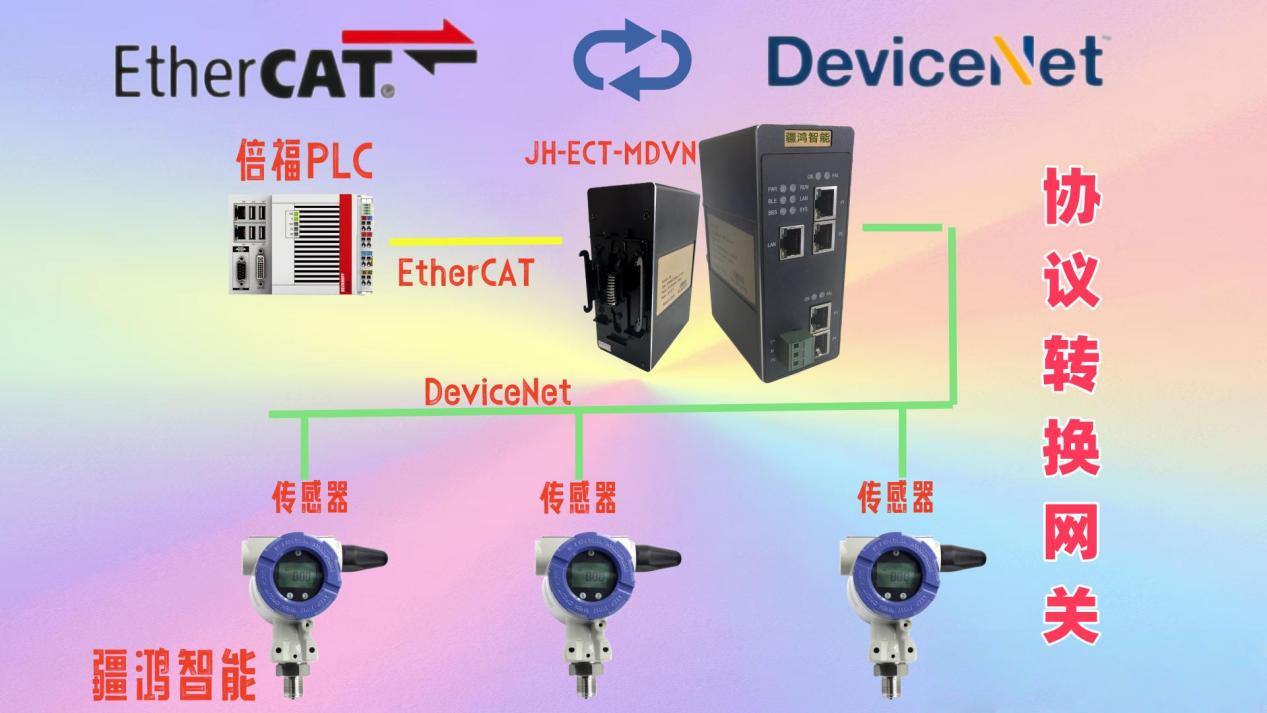

f3b9cbf74e9cd816c4c118cdc67ee296

系统核心要求包括：实时监控压榨压力、灌装液位和温度，保障生产节拍同步，同时降低改造成本。通过网关转换，我们在不更换现有DEVICENET从站设备的前提下，实现了高速ETHERCAT主干网与分布式DEVICENET子网的融合。

2. 通信网络组成

流水线通信架构分为三层：

- 上层监控层：工业PC与PLC（主站）通过ETHERCAT总线连接，负责数据处理和HMI交互，通信周期≤1ms，满足实时控制需求。

- 中间转换层：采用ETHERCAT转DEVICENET网关，作为ETHERCAT网络的从站和DEVICENET网络的主站，实现协议转换和数据映射。

- 底层设备层：DEVICENET从站设备（如施耐德灌装阀、ABB压力变送器）通过屏蔽双绞线连接至网关，最大支持64节点，传输速率500Kbps。

网关配置时，需使用EDS文件描述从站设备参数，并通过软件工具映射I/O数据到ETHERCAT主站，确保数据包双向解析无遗漏。

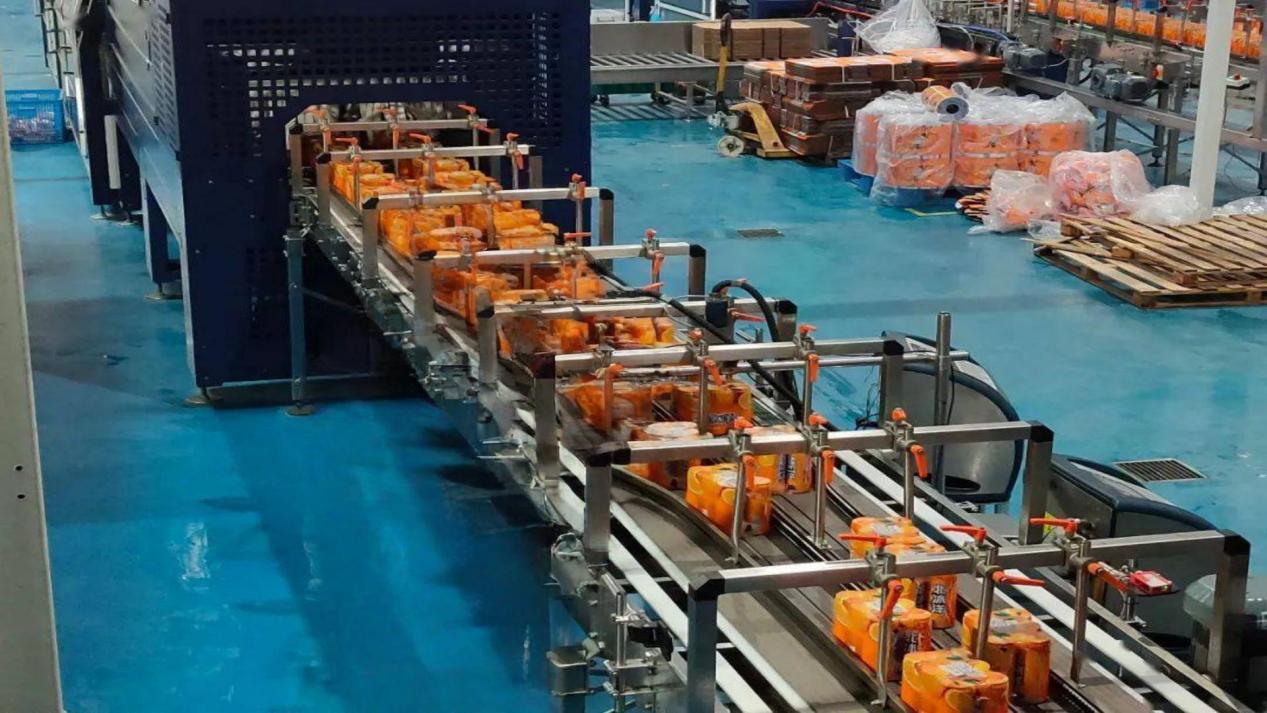

54316f8266ead0782503b8b370c7b3f8_4e15031a73bd4038aba8855fd96cf87b

3. DEVICENET作主站的接口特性

在本项目中，DEVICENET作为子网主站的核心特性包括：

- 实时性与确定性：DEVICENET采用生产者-消费者模型，支持轮询、周期和状态变化通信模式，网关按预设周期采集从站数据，转发至ETHERCAT主站，延迟可控（≤10ms）。

- 灵活拓扑与抗干扰能力：支持线性、树形和星形拓扑，屏蔽电缆有效抵抗车间电磁干扰，保障灌装计量数据的稳定性。

- 诊断与维护便捷：网关内置诊断功能，可检测DEVICENET网络节点状态（如短路、掉线），并通过ETHERCAT报警反馈至PLC，简化运维流程。

实际应用中，通过配置网关的扫描列表（Scanlist），将灌装机的流量计和阀门的I/O点映射到PLC的输入输出区，实现压榨与灌装的联动控制。

ac7cc0d304eb944b0970657e0b29b143_u=2042018767,3275369704&fm=253&fmt=auto&app=138&f=JPEG_w=750&h=500

4. 总结

本次升级通过ETHERCAT转DEVICENET网关，成功整合了新旧设备，兼顾了高速通信与成本控制。DEVICENET作为子网主站，展现了良好的实时性和抗干扰能力，而ETHERCAT主干网则确保了整体系统的响应速度。这一方案不仅提升了果汁生产的自动化水平，也为食品厂后续改造提供了可扩展的通信基础。未来，我们将进一步优化数据流调度，探索OPC UA over TSN等技术的应用可能性。
