给Wyse3040刷openwrt做旁路由

Wyse3040做旁路由

• x86架构，几乎可装任何Linux系统或Windows
• 可使用openwrt原版镜像，减少兼容性问题
• 体积小，功耗较低，性能不错
• 只有一个网口，但做旁路由网关足够了

准备工作

两个U盘：一个做临时启动系统，另一个拷入openwrt的镜像

• 使用的BalenaEtcher制作U盘启动，ISO镜像使用的ubuntu server live CD
• 下载OpenWRT 23.05.3 ，将解压后得到的img文件拷贝到第二个U盘中。
• 制作完成后，插入Wyse3040的U盘口

刷机步骤：

机器默认安装的是ThinOS，采用如下方式修改USB为第一启动项。

• 开机按F2 进入bios
• 点击Unlock，输入默认密码 “Fireport”，解锁。
• 点击Advanced确认SATA Mode：AHCI
• 启动项选择你的USB设备

我使用的是ubuntu server live CD作为启动盘

• 启动后选择“try&install”，等待启动完成
• 点击F1进入Help选择 Enter shell
• 进入命令行

挂载另一个有OpenWrt镜像文件的U盘

mount /dev/usb2 /tmp
cd /tmp

将img写入EMMC

dd if=./openwrt-23.05.4-x86-64-generic-ext4-combined-efi.img of=/dev/mmcblk0 bs=512 status=progress

等待写盘完成后：

• 关机或拔出电源
• 拔出U盘后开机

这里要编辑一下开机选项，否则会卡死在启动页面，操作如下：

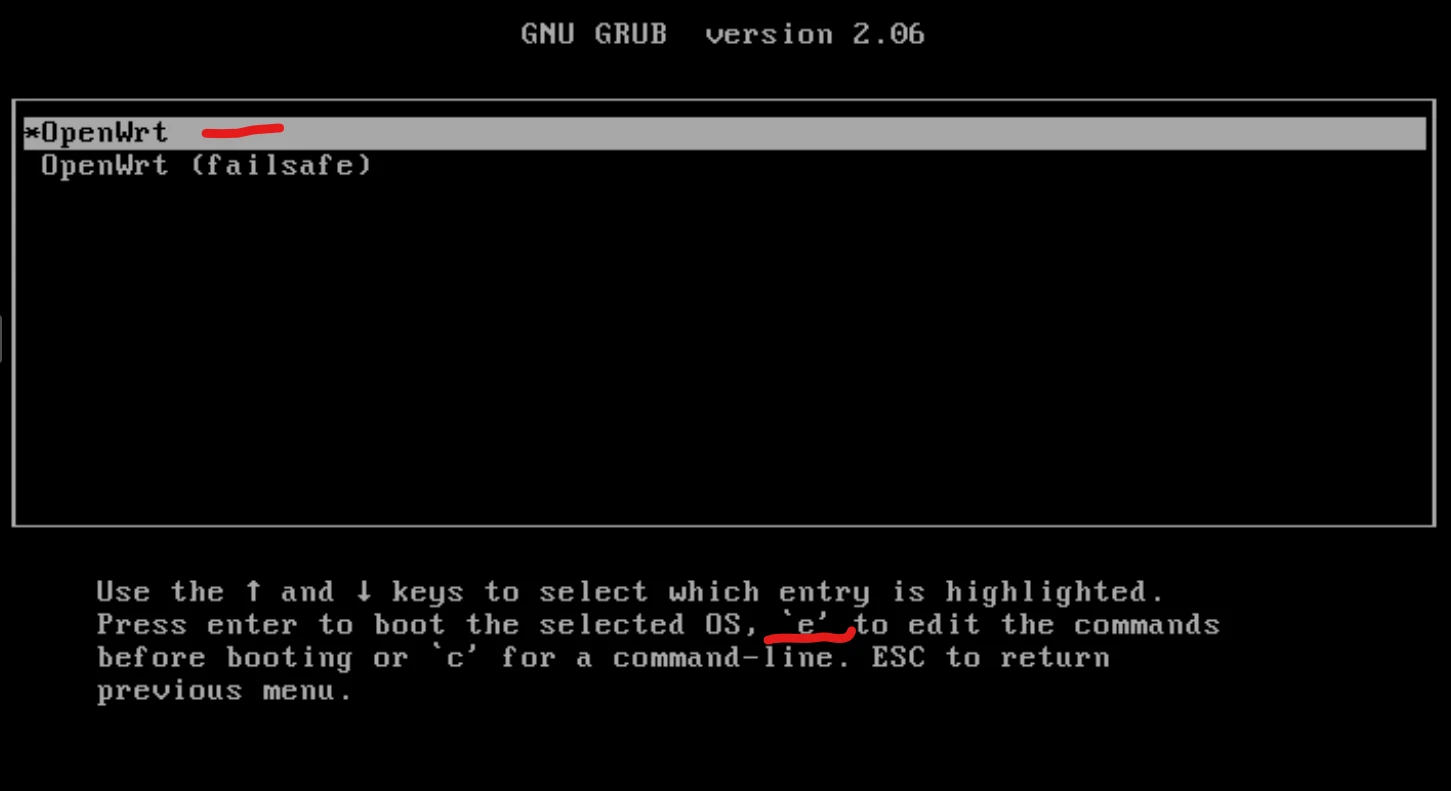

• 开机出现grub菜单后，按上下键—-使系统启动停留在菜单处

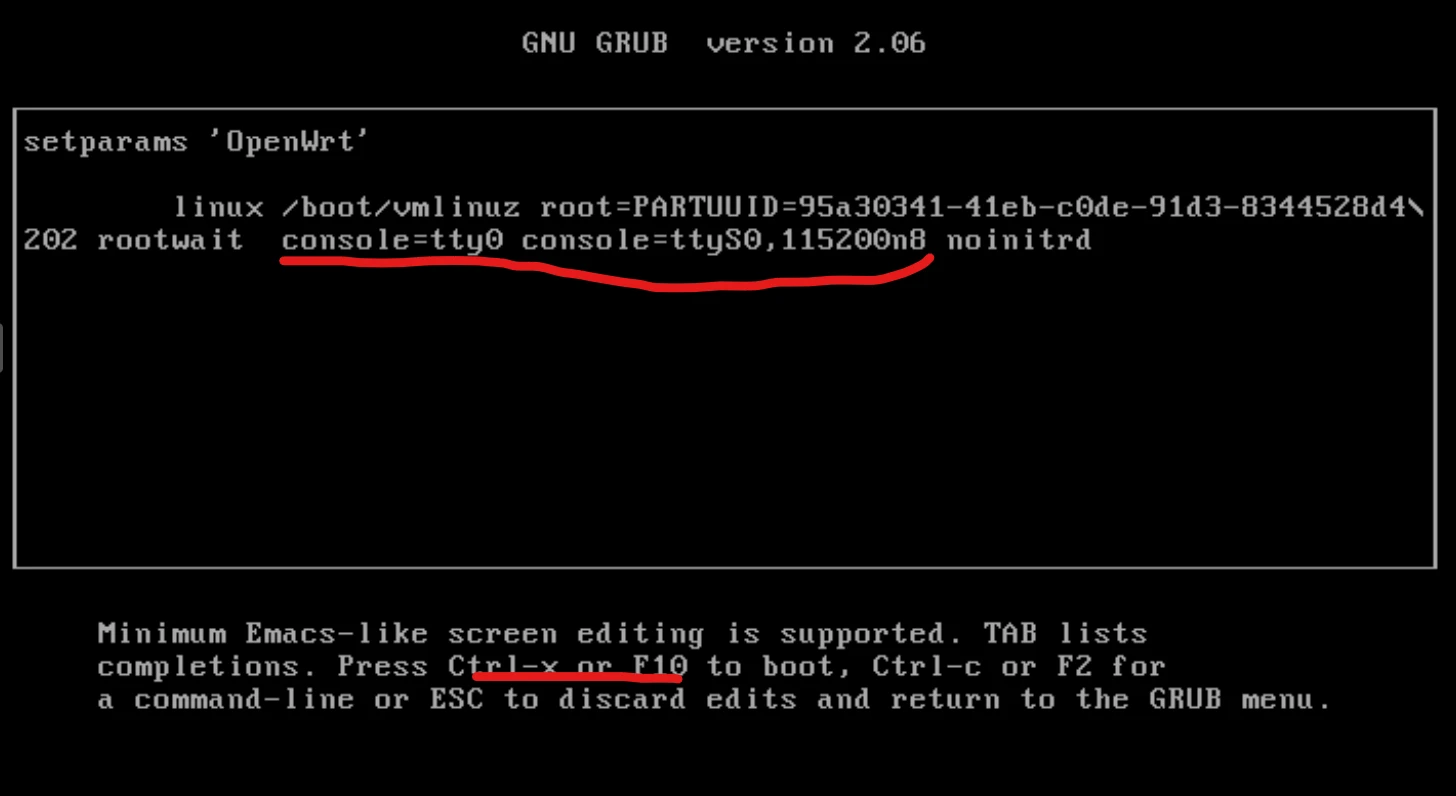

• 按 e 编辑启动项，

• 删除所有串口选项后，按F10保存并重启系统

• 启动后进入openwrt系统

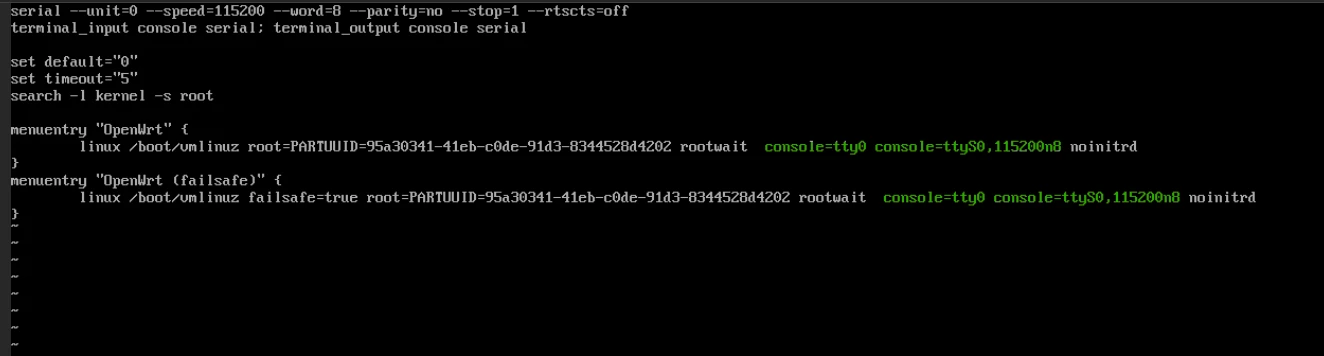

• 由于刚刚编辑的启动选项不会被保存，所以要再一次编辑 vi /boot/grub/grub.cfg 跟上面一样，删除所有串口选项，保存退出

• 修改openwrt的默认IP地址：vi /etc/config/network
• 将默认的192.168.1.1修改为任何一个你自己网段内的IP，比如我的主路由是192.168.3.1，就可以修改成192.168.3.254
• 修改完成后保存退出
• 为验证grub修改成功，需重启系统，顺利进入系统表示修改已经成功

至此，wyse3040已经不再需要显示、键盘鼠标等外设了，连接电源和网线就可为你的网络提供服务，并可被管理。

• 使用网内其它电脑，浏览器打开链接：http://192.168.3.254，进入后台，配置你的openwrt

给内置存储扩容

• 通过ssh链接openwrt

ssh root@192.168.3.254

扩容方法可用使用fdisk。但，下面的方法更安全

• 安装需要的软件：

root@OpenWrt:~# opkg install parted losetup resize2fs

• 扩容：

root@OpenWrt:~# parted -s /dev/mmcblk1 resizepart 2 80%
root@OpenWrt:~# reboot

• 重启后检查 mmcblk1 是否成功

root@OpenWrt:~# lsblk
NAME          MAJ:MIN RM  SIZE RO TYPE MOUNTPOINTS
mmcblk1       179:0    0  7.3G  0 disk
├─mmcblk1p1   179:1    0   16M  0 part /boot
│                                      /boot
├─mmcblk1p2   179:2    0  5.8G  0 part /
└─mmcblk1p128 259:0    0  239K  0 part
mmcblk1boot0  179:8    0    4M  1 disk
mmcblk1boot1  179:16   0    4M  1 disk

• 将容量分配给分区

root@OpenWrt:~# losetup /dev/loop1 /dev/mmcblk1p2

root@OpenWrt:~# resize2fs -f /dev/loop1

如下输出，即并表示成功

resize2fs 1.47.0 (5-Feb-2023)
Resizing the filesystem on /dev/loop1 to 1522828 (4k) blocks.
The filesystem on /dev/loop1 is now 1522828 (4k) blocks long.

通过使用官方镜像而不是自编译的镜像，你不会遇到到任何其奇葩的问题。

可优化选项：

Wyse3040没有HDMI，只有2个DP接口。DP接口有个问题，他会识别显示器是否启用，导致wyse3040在不接DP时会降频。解决办法是买个假负载接上（ DP显卡诱骗器） 可以很好地“解锁”CPU。

• 还可以在/etc/rc.local 中添加了以下内容（选项）：

echo performance > /sys/devices/system/cpu/cpu0/cpufreq/scaling_governor
echo performance > /sys/devices/system/cpu/cpu1/cpufreq/scaling_governor
echo performance > /sys/devices/system/cpu/cpu2/cpufreq/scaling_governor
echo performance > /sys/devices/system/cpu/cpu3/cpufreq/scaling_governor

这样 CPU 始终以全速工作，它可以毫无压力地路由 1Gbit/s 连接。功耗没有很大变化。Wireguard 也可以在这台机器上轻松跑满 1Gbit/s 。

总结

Wyse3040 具有较高的可玩性。二手机很便宜，在操作系统方面，它不仅能够使用 OpenWrt作为软路由，还可以安装其他的 Linux 系统或者 Windows 系统，有着多样化的选择和丰富的体验途径。 戴尔 Wyse 3040 是一款入门级瘦客户机，具有以下特点：

• 处理器：采用英特尔四核处理器，主频为1.44GHz；
• 内存：标配2GB RAM 和8GB 闪存；
• 操作系统：预装有超级安全的防病毒 WyseThinOS 软件，从2017年6月起，还可选择 WyseThinLinux，这是一种基于 SuSE Linux 并针对瘦客户机而优化的操作系统，戴尔针对瘦客户机环境对其做了进一步硬化和优化；
• 显示：支持双显示器，可达到2560×1600@60Hz 的分辨率；
• 连接性：包括两个 DisplayPort 接口、四个 USB 端口（其中一个是 USB3.1 Gen1 接口，提供高速连接），可选内置的无线通讯模块，符合最新的802.11a/b/g 无线协议标准，以满足商业需求；支持广泛的外设和网络连接；
• 外观：外形修长，重量仅0.24千克，尺寸小，易于安装在显示器后面，打造整洁的工作空间；
• 性能与能效：采用高效率导向的设计，性能比前代产品提高了30%，是轻量级多媒体用途及本地应用程序活动的理想选择，耗电量低，功耗≤5W；
• 可管理性：戴尔提供全套的现场、异地和自动管理软件选项，以提供稳健的企业级可管理性，可扩展到数万台设备。为了实现简化的开箱即用式自动安装、配置和管理，Wyse Device Manager 和 Wyse Cloud Client Manager 支持 IT 团队通过单一直观控制台进行远程配置和策略管理；
• 兼容性：兼容所有主要虚拟化软件代理，包括 Citrix XenDesktop、Microsoft RDS 和 VMware Horizon，除了已经支持的 Citrix HDX、Microsoft RDP 和 PCoIP 协议，从2017年6月起还支持 VMware Blast Extreme 远程协议。
