Hypermesh的FLUENT前处理方法

在流体力学仿真领域，FLUENT凭借强大的计算能力与广泛的应用场景，成为众多工程师和科研人员的首选工具。而高质量的前处理是FLUENT准确模拟流体流动的关键前提，Hypermesh作为一款功能强大的前处理软件，能与FLUENT完美配合，为其提供优质的网格和精准的边界条件设置。那么，如何利用Hypermesh进行FLUENT前处理呢？接下来将为你详细介绍。​

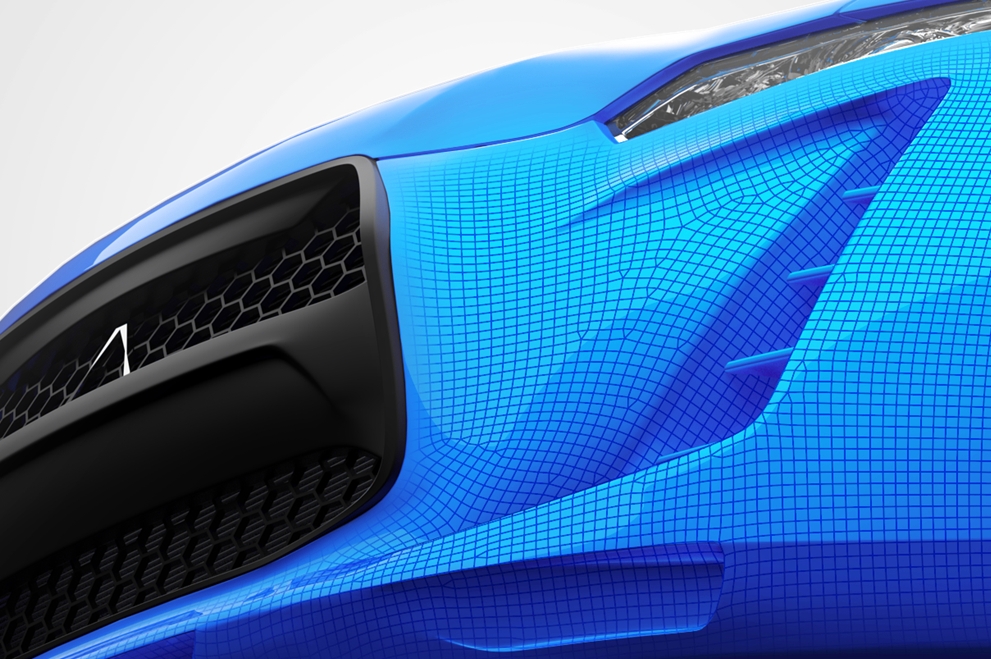

图片1_副本

模型导入与几何清理​

（1）模型导入​

首先，打开Hypermesh软件，通过“Import”功能将流体计算域的几何模型导入。Hypermesh支持多种常见的几何文件格式，如IGES、STEP、STL等。在导入过程中，要注意选择正确的单位制，确保模型尺寸准确无误。如果模型是由其他三维建模软件创建，在导出时需注意格式转换设置，避免出现几何信息丢失或错误。​

（2）几何清理​

导入后的几何模型可能存在一些缺陷，如小面、小边、重叠面等，这些缺陷会影响网格划分的质量和计算的准确性，因此需要进行几何清理。利用Hypermesh的几何修复工具，如“DeleteFace”（删除面）、“MergeVertices”（合并顶点）、“FillHoles”（填充孔）等功能，对模型进行修复。对于一些不影响流体流动特性的细小特征，如倒角、凸台等，可以进行适当简化，以减少网格数量，提高计算效率。​

网格划分​

（1）选择网格类型​

根据流体计算域的几何形状和计算需求，选择合适的网格类型。Hypermesh提供了四面体网格、六面体网格、混合网格等多种选择。对于形状复杂的计算域，四面体网格具有良好的适应性，能够较好地贴合几何边界；而对于形状规则的计算域，六面体网格在计算精度和计算效率上更具优势。在实际应用中，也常常采用混合网格，即在复杂区域使用四面体网格，在规则区域使用六面体网格，以达到最佳的计算效果。​

（2）网格尺寸控制​

合理控制网格尺寸是保证计算精度和效率的关键。在Hypermesh中，可以通过设置全局网格尺寸和局部网格尺寸来实现。对于流体流动变化剧烈的区域，如壁面附近、狭窄通道、涡流区域等，需要进行局部网格加密，以准确捕捉流场细节；而在流场变化平缓的区域，可以适当增大网格尺寸，减少网格数量。此外，还可以利用Hypermesh的网格质量检查工具，对生成的网格进行质量评估，确保网格的长宽比、扭曲度等参数符合要求。​

（3）生成网格​

完成网格类型选择和尺寸设置后，即可使用Hypermesh的网格生成功能生成网格。在生成网格过程中，要密切关注网格生成的进度和提示信息，及时发现并解决可能出现的问题。生成的网格可以通过可视化功能进行查看，检查网格是否完整、是否正确贴合几何边界。​

边界条件设置​

（1）定义边界类型​

在Hypermesh中，需要为FLUENT设置正确的边界条件。首先，根据流体计算域的实际情况，定义不同的边界类型，如入口边界、出口边界、壁面边界、对称边界等。可以通过选择几何面，并为其分配相应的边界类型来实现。​

（2）设置边界参数​

针对不同的边界类型，设置相应的边界参数。对于入口边界，需要设置流体的速度、温度、压力等参数；对于出口边界，通常设置为压力出口，并根据实际情况设置出口压力；对于壁面边界，要设置壁面的粗糙度、温度等参数。在设置边界参数时，要确保参数的准确性，以真实反映实际物理情况。​

（3）输出网格文件​

完成网格划分和边界条件设置后，需要将网格文件输出为FLUENT可识别的格式。在Hypermesh中，通过“Export”功能，选择“FLUENTMESH”格式，将网格文件导出。在导出过程中，要注意选择正确的求解器版本和文件保存路径。导出的网格文件可以直接导入FLUENT软件进行后续的计算和分析。​

利用Hypermesh进行FLUENT前处理，需要熟练掌握模型导入与清理、网格划分、边界条件设置以及网格文件输出等各个环节。通过合理运用Hypermesh的各项功能，能够生成高质量的网格和准确的边界条件，为FLUENT的流体仿真分析提供坚实的基础，从而更准确地预测流体流动特性，为工程设计和科学研究提供有力支持。
