香蕉派 BPI-R4 Lite Wifi 7 开源路由器开发板采用联发科MT7987芯片方案

BPI-R4 Lite 产品介绍

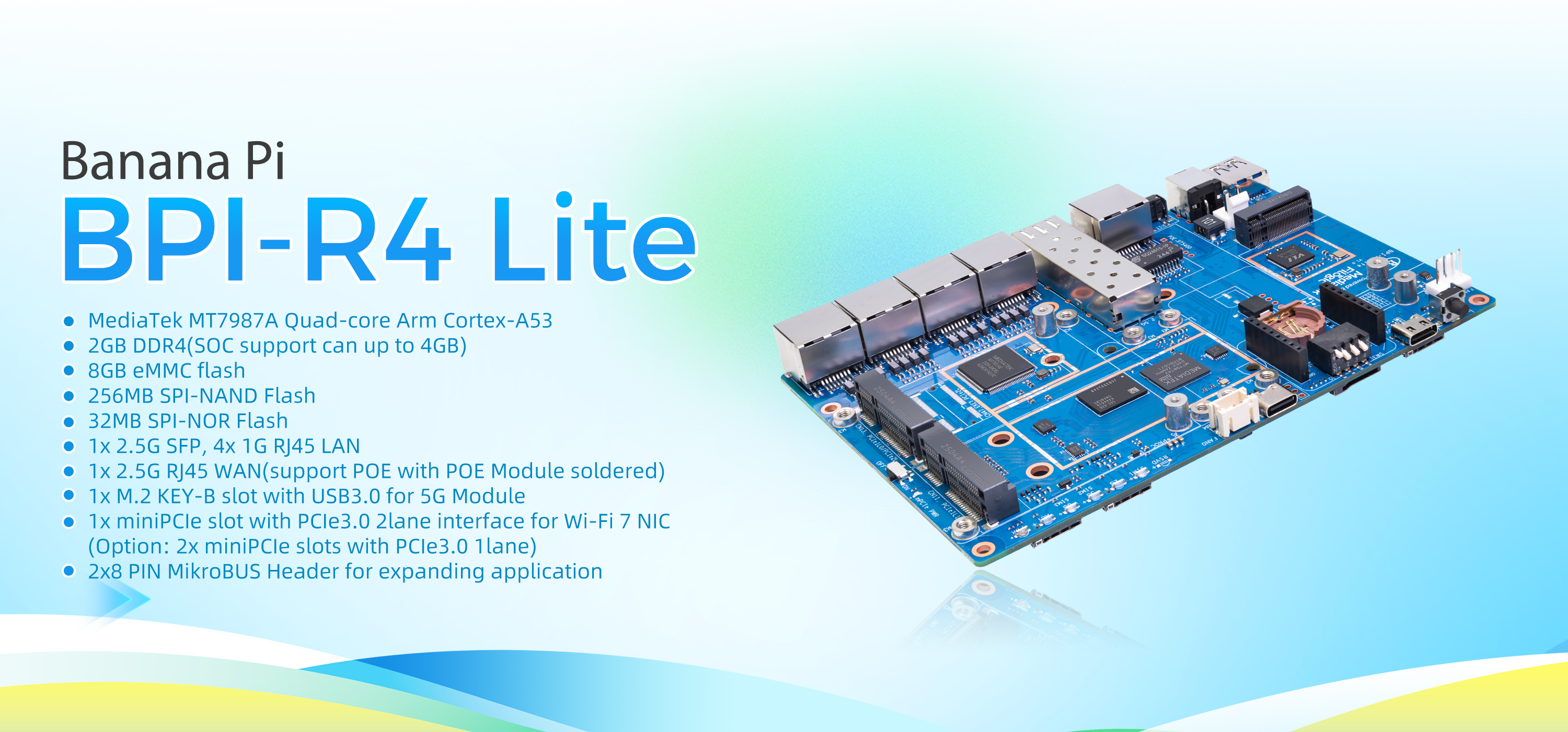

Banana Pi BPI-R4 Lite 智能路由器板采用联发科MT7987A四核Arm Cortex-A53芯片设计，板载支持2GB DDR4和8G eMMC 存储。支持1个2.5G SFP光口和1个2.5G RJ45 WAN口，支持4个1G RJ45 LAN接口。支持M.2接口，可以扩展 4G/5G模块。1x miniPCIe插槽，PCIe3.0 2lane接口，用于Wi-Fi 7无线网卡。

MediaTek MT7987 芯片

联发科MT7987A是世界领先的网络处理平台，可在有线和无线应用中提供高性能和可靠的网络体验。MT7987A包含丰富的连接接口集，包括1个12 2.5千兆以太网端口、2个HSGMII/SGMII接口、1个PCIe 3.0 2L/1+1L接口、1个USB 3.2 Gen1端口和1个USB 2.0 13端口，其中USB3端口与1个HSGMII/SGMII接口共用同一个接口；一次只能激活一个。MT7987A通过其Wi-Fi 7 配套芯片进一步实现无缝 Wi-Fi 7连接。

主要特点

• 联发科MT7987A四核Arm Cortex-A53
• 2GB DDR4（SOC支持最高可达4GB）
• 8GB eMMC flash
• 256MB的SPI-NAND Flash
• 32MB的SPI-NOR Flash
• Micro SD卡插槽
• 1x 2.5G SFP
• 1 × 2.5G RJ45 WAN（支持POE与POE模块焊接）
• 4x 1G RJ45局域网
• 1x USB3.0插槽
• 1x M.2 KEY-B插槽，配备USB3.0接口，用于5G模块
• 1个带PCIe3.0 2lane接口的miniPCIe插槽，用于Wi-Fi 7网卡（可选：2个带PCIe3.0 1lane的miniPCIe插槽）
• 1x miniPCIe插槽与USB2.0接口
• 1x USB TypeC调试控制台
• 2x8引脚MikroBUS头用于扩展应用

应用方向

• Internet服务路由器
• Wifi 7无线路由器
• 4G/5G无线路由器
• 无线中继器
• 家庭安全网关
• 家庭自动化
• Nas设备
• 网络和通信应用

快速上手使用

硬件

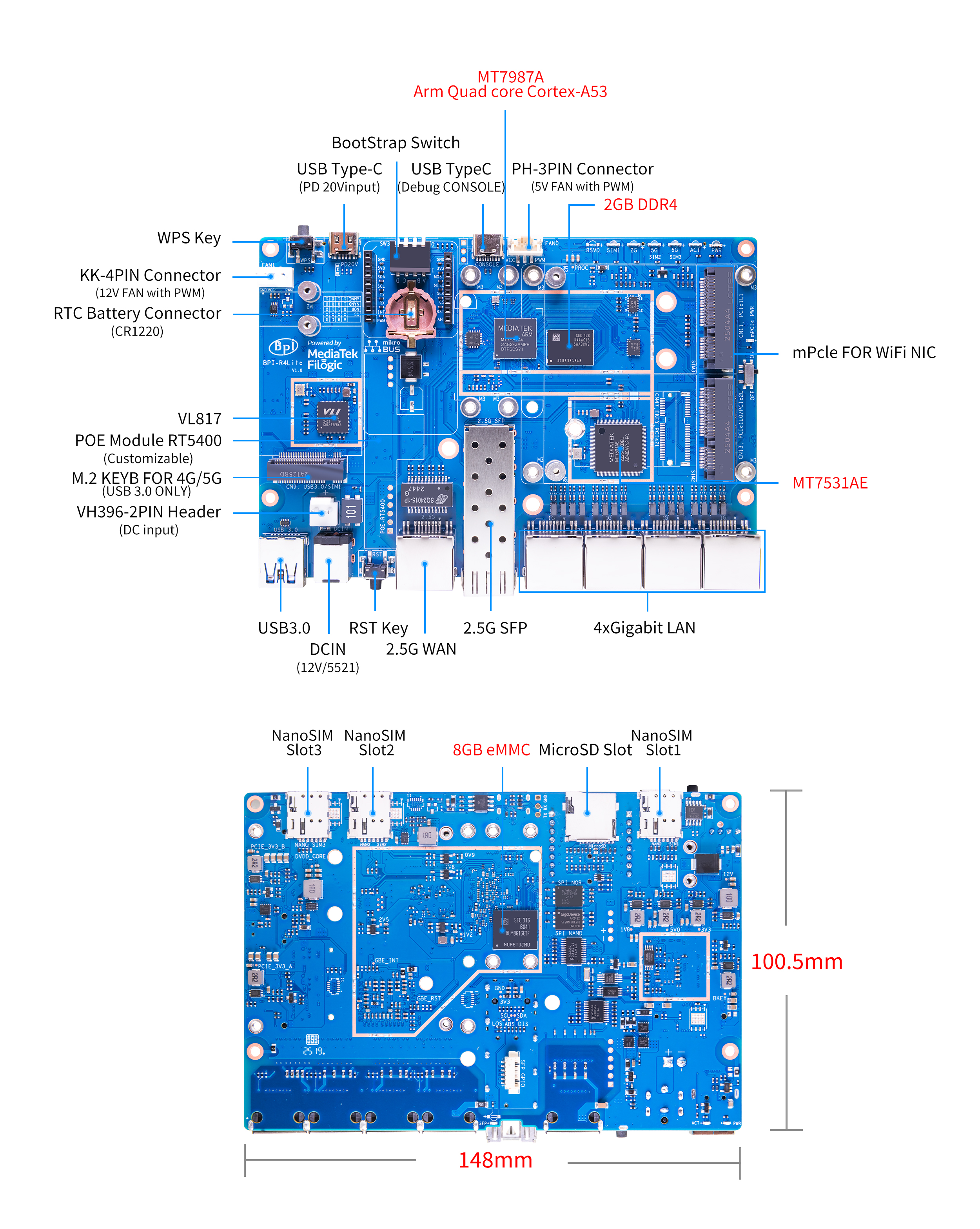

硬件接口示意图

r4-lite_interface 250729.jpg
