1. 项目背景与系统概述

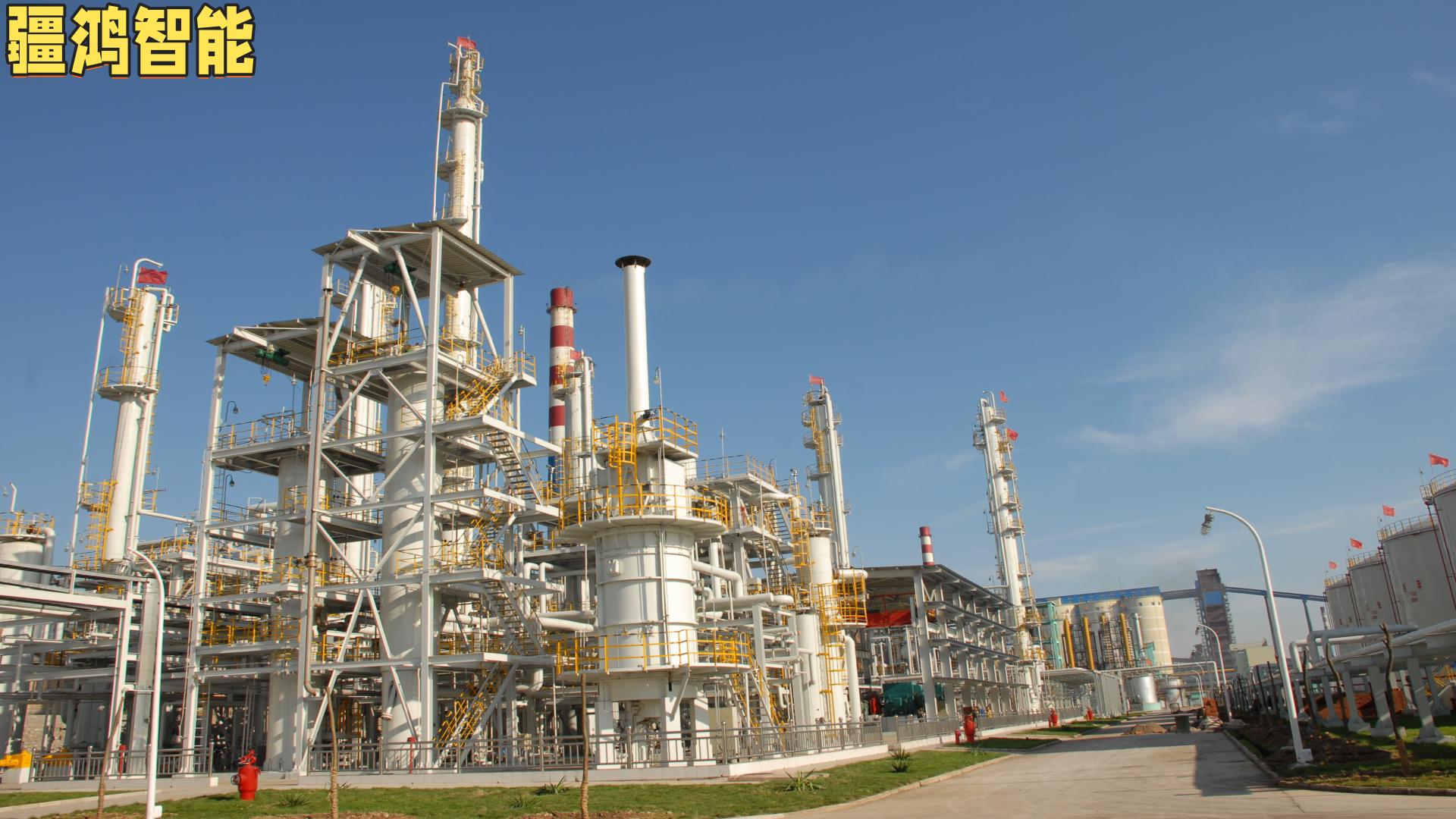

在石油化工机械领域，自动化控制系统的稳定性和实时性直接关系到生产安全与效率。某化工项目中，中央控制系统采用基于ETHERCAT的高速总线实现上层设备间的通信，而现场层多个气动阀岛则通过DEVICENET协议连接。由于两种协议不兼容，需通过网关设备实现ETHERCAT到DEVICENET的转换，从而实现对阀岛的精确控制。系统要求在高粉尘、高腐蚀的恶劣环境下保持可靠运行，同时需满足实时响应和易于维护的需求。

893eaae2751f61ac9014d432441fa0dc_u=1957064205,790511698&fm=253&fmt=auto&app=138&f=JPEG_w=800&h=400

2. 通信网络组成

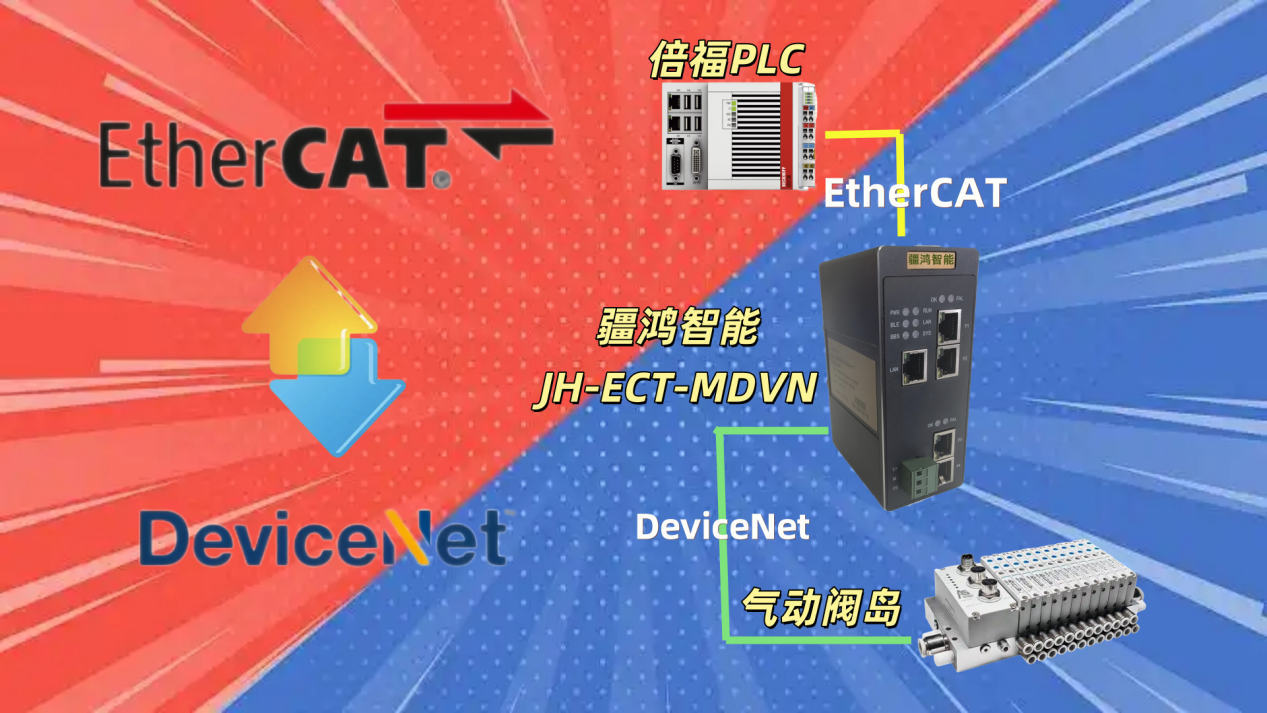

系统网络分为三层：控制层、转换层和执行层。控制层由PLC（主站）和ETHERCAT从站设备（如伺服驱动器、I/O模块）组成，采用高速以太网架构；转换层通过专用协议转换网关实现ETHERCAT帧数据到DEVICENET数据链路的映射；执行层则由DEVICENET从站设备——气动阀岛（如Festo、SMC等品牌）及附属传感器构成。网关作为DEVICETNET网络的主站，负责轮询阀岛数据并反馈至上层控制器。

3. DEVICENET做主站的接口特性

作为传统现场总线，DEVICENET在此项目中展现了三方面优势：

其一，鲁棒性适配严苛环境。其基于CAN物理层，屏蔽双绞线结构抗干扰能力强，适用于阀岛所在的强电磁干扰区域。

其二，实时性与确定性。DEVICENET主站通过轮询或状态触发机制管理阀岛，响应时间可控制在毫秒级，满足气动阀对时序动作的要求。

其三，简化布线与维护。DEVICENET支持多设备并联和模块化扩展，阀岛可通过一根主干电缆连接，显著减少接线复杂度，且支持在线诊断与热插拔，便于现场检修。

bd90c7e3b8d02e3b2809506552df43f2_ABUIABACGAAgvMfmhgYogcj2nAUw0h04qBM

总结

本项目通过疆鸿智能ETHERCAT到DEVICENET的协议转换，成功整合了高速控制网络与传统执行设备，既保留了ETHERCAT的高带宽优势，又发挥了DEVICENET在工业现场层的稳定性。实践表明，这种混合架构在石油化工场景中具有较高可行性，尤其适用于需兼容遗留设备或分层控制的系统。未来，随着时间敏感网络（TSN）等技术的发展，此类桥接方案仍将作为过渡期的重要技术手段，为工业通信的异构集成提供实用路径。
