大型电动化工程机械设备智能施工试验场的网络设计方案

随着工程机械设备逐步迈向智能化、电动化和无人化，传统施工试验场已经难以满足现代化施工设备的研发、测试和验证需求。为了适应这一趋势，建设一个基于高性能网络架构的大型智能施工试验场成为关键。本文将从网络架构、设备选型和功能实现等方面，全面解析如何设计一个高效、灵活、安全的大型智能施工试验场网络。

1. 试验场网络设计目标

智能施工试验场的网络设计目标主要包括以下几点：

高可靠性：保证复杂场景下设备和数据的稳定连接。

高带宽与低延迟：支持实时设备数据传输和高清监控视频。

灵活组网能力：满足无人协作作业平台等分布式设备的网络需求。

工业级适应性：设备能在极端温度、恶劣环境下稳定运行。

可扩展性：支持未来设备和功能的扩展。

安全性：保护施工数据和测试结果免受攻击。

2. 网络设计需求分析

2.1 场景需求

核心试验设施：

包括综合力学测试棚、振动台、多样化试验场地（如越野路、高速环道等）。

需要高带宽、低延迟网络支持设备运行与数据采集。

无人协作作业平台：

支持无人挖机、卡车的协同作业，要求高可靠的5G通信和精准调度。

智能化管理系统：

远程监控与数据采集、实时分析需依赖云平台和边缘计算。

辅助支持设施：

包括维修车间、能源补给设施（充电桩、加油站）等，需稳定高效的网络连接。

办公与研发区：

提供研发、办公的高速网络，支持大数据分析和智慧施工算法开发。

2.2 技术需求

无线连接：

WiFi 6 提供高效无线连接，保障高密度设备接入。

5G 通信支持分布式设备的低延迟实时通信。

边缘计算：

在无人协作作业平台和传感器部署计算节点，处理实时数据，减少云端负载。

智能组网：

支持分布式节点的自动组网与管理，提升网络灵活性。

数据安全：

全程加密传输，防止敏感数据泄露。

3. 网络架构设计

3.1 总体架构设计

网络架构采用分层设计，包括核心层、汇聚层和接入层。各层功能如下：

核心层：

负责全网通信调度和数据中心互联。

采用高性能核心交换机和路由器，支持冗余设计与高带宽转发。

汇聚层：

汇聚各功能区域的设备流量。

提供 VLAN 分区、QoS 优化和边缘计算支持。

接入层：

为试验场的设备提供有线和无线网络接入。

重点部署支持 5G 和 WiFi 6 的设备，如北极光智能组网设备。

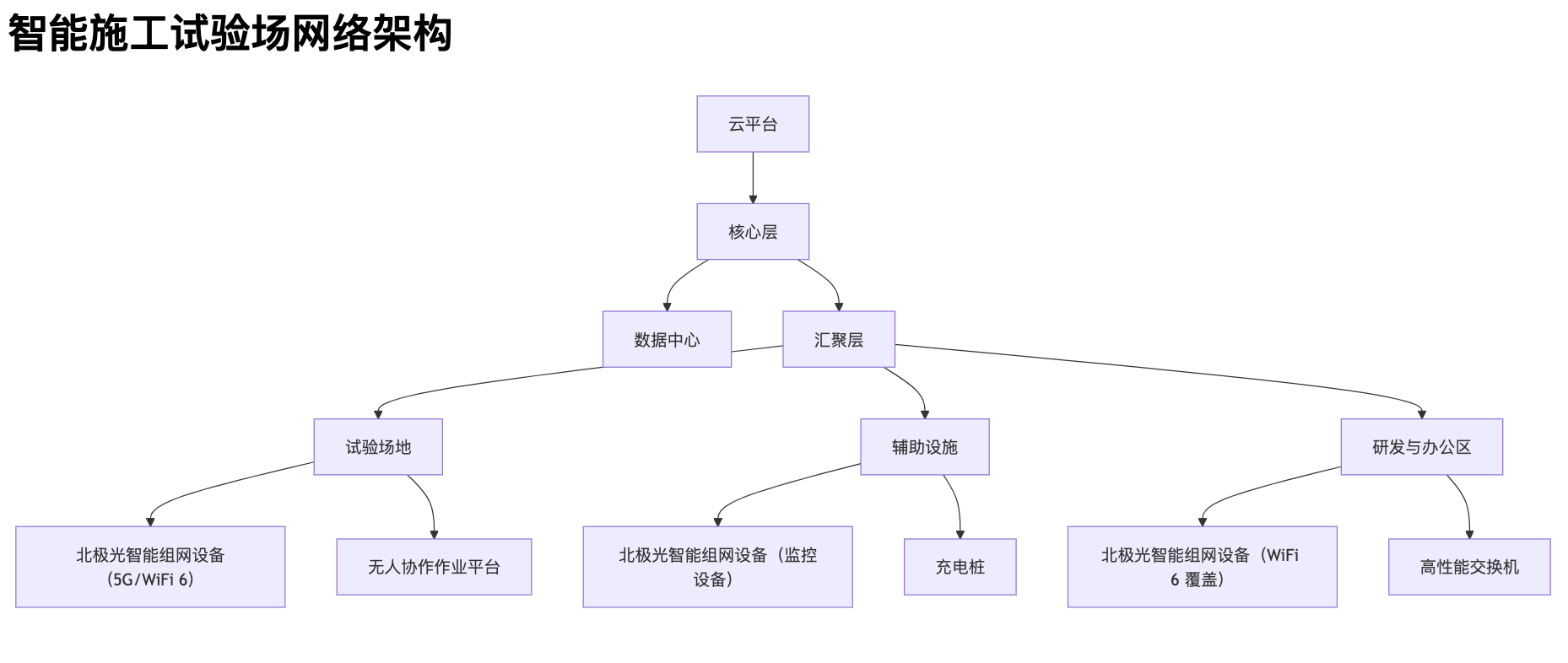

3.2 网络架构图

3.3 网络设备选型

3.3.1 核心层

设备：高性能核心交换机。

功能：

支持 10Gbps+ 带宽和动态路由协议（OSPF/BGP）。

冗余设计提升可靠性。

3.3.2 汇聚层

设备：三层千兆交换机和边缘计算节点。

功能：

汇聚来自接入层的数据流量。

提供 QoS 优化，优先处理监控视频和实时控制数据。

3.3.3 接入层

设备：智能组网设备，重点部署于试验场地和辅助设施。

功能：

5G 模块：支持低延迟通信，实现无人设备协同作业。

WiFi 6：支持高密度设备接入和高速数据传输。

工业级设计：工作温度支持 -20°C 至 70°C，适应恶劣环境。

智能组网：分布式节点快速组网，降低布线复杂度。

4. 关键技术实现

4.1 5G 和 WiFi 6 的协同通信

5G 模块：

在试验场地部署 北极光智能组网设备，通过 5G 网络上传实时数据。

支持无人挖机的低延迟通信，保障协同作业效率。

WiFi 6：

在研发区和辅助设施提供高密度无线接入。

支持高清视频流和大数据传输，提升办公和研发效率。

4.2 边缘计算与智能组网

边缘计算：

智能组网设备集成边缘计算能力，处理传感器数据、视频流等高频数据。

减轻云平台压力，提高实时性。

智能组网：

智能组网设备的自组网功能支持分布式节点快速部署，适应试验场的动态场景。

4.3 数据安全保障

传输加密：

使用 SSL/TLS 加密通信，保护数据隐私。

设备认证：

通过 SIM 卡和数字证书认证接入设备，防止非法接入。

网络隔离：

使用 VLAN 分区，将办公、试验场地和辅助设施的流量隔离。

5. 方案优势与总结

5.1 方案优势

高性能：5G 和 WiFi 6 的结合，实现低延迟、高带宽。

灵活性：智能组网能力快速适应动态场景。

工业级可靠性：设计满足恶劣环境需求。

低成本部署：减少光纤铺设需求，降低施工成本。

安全性：多层防护机制保障数据安全。

5.2 总结

本方案通过采用分层网络架构和智能组网设备，构建了一个高效、安全、灵活的大型智能施工试验场网络。该方案不仅满足当前智能设备测试需求，还为未来扩展提供了技术保障。
