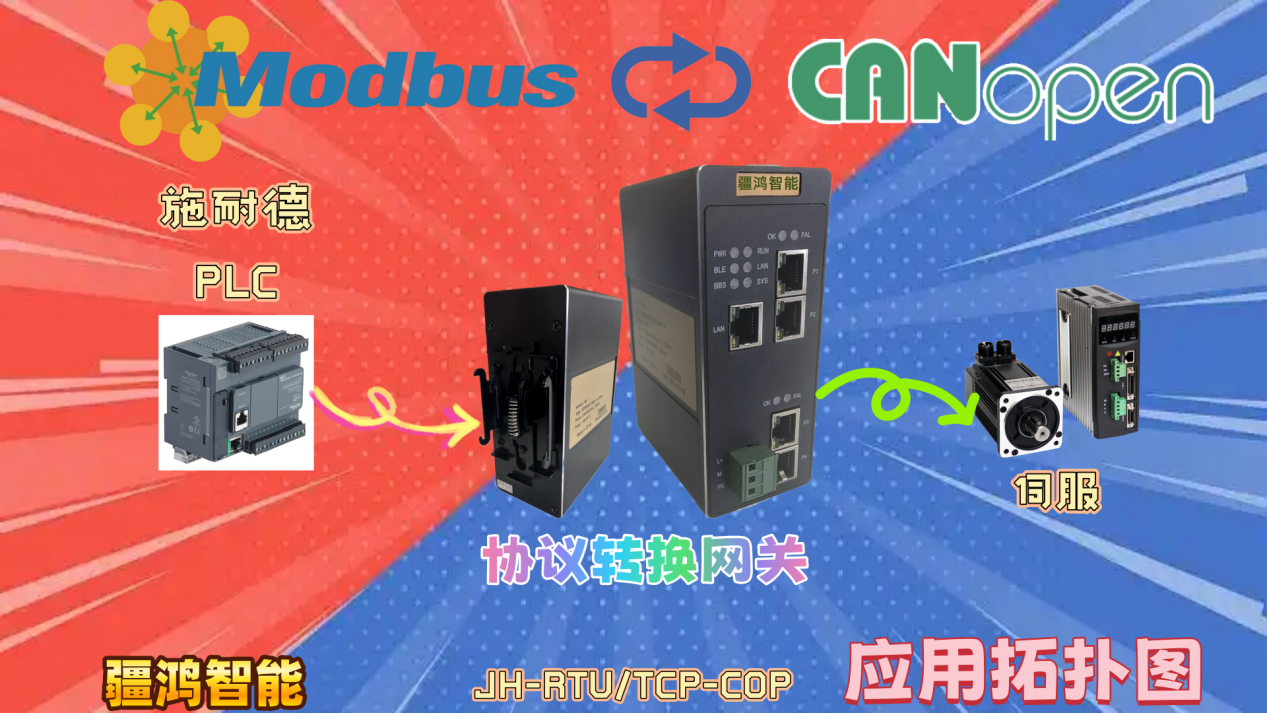

在现代轨道车辆及特种车辆的车载控制系统中，通信网络的统一与集成是确保整车协调运行的关键。列车的主VCU（车辆控制单元）通常基于CANOPEN总线构建主干网络，实现对转向架、牵引、制动等核心系统的实时控制与监测。然而，车辆中常集成多种第三方设备，如空调控制器、电池管理系统（BMS）等，这些设备往往仅支持MODBUS协议，无法直接接入CANOPEN网络。此时，MODBUS转CANOPEN网关的作用便显得至关重要——它作为通信协议的“翻译官”，将不同协议的设备无缝接入车辆主干网络，实现整车的集中监控与高效管理。

893eaae2751f61ac9014d432441fa0dc_u=1957064205,790511698&fm=253&fmt=auto&app=138&f=JPEG_w=800&h=400

系统通信网络组成

典型的车载控制系统采用分层网络结构。顶层为车辆级主干网络，以CANOPEN总线为基础，连接VCU、显示单元、智能IO等核心设备，实现高速、可靠的实时数据交换。底层则分布着多个子系统，如空调、BMS、门控、辅助电源等，这些设备常基于MODBUS-RTU或MODBUS-TCP协议进行局部通信。网关设备位于两层网络之间，负责协议的双向转换：一方面采集MODBUS设备的数据，重新打包为CANOPEN对象字典格式；另一方面接收来自CANOPEN主站的指令，转换为MODBUS报文下发至从站设备。

d902107a9ff595745d1ea5ca2970ffa6_u=3305815241,3605248363&fm=253&fmt=auto&app=138&f=GIF_w=640&h=430

CANOPEN主站与从站的接口特性

在网关集成过程中，CANOPEN网络通常以主-从架构运行。VCU或中央控制器作为CANOPEN主站，负责调度整个网络的通信周期，同步各节点的数据传输。网关设备在CANOPEN网络中作为从站节点存在，需配置符合DS301/DS302标准的对象字典，定义通信参数、PDO（过程数据对象）和SDO（服务数据对象）映射关系。其中，PDO用于传输实时性要求高的数据（如温度、电压等），而SDO则用于参数配置与诊断。

网关的另一侧则作为MODBUS主站，主动轮询连接的MODBUS从设备（如空调控制器或BMS），读取寄存器数据或写入控制命令。网关内部建立了MODBUS寄存器与CANOPEN对象字典条目之间的映射关系，从而实现数据的透明转换。例如，BMS的电池电压值（MODBUS寄存器地址）可映射到CANOPEN某个PDO的特定数据位，供VCU实时读取。

707d90afc07ee6f2a718f6b3ffde6c3e_efefdf6bf09640c4834279e434ac2bce

总结

疆鸿智能MODBUS转CANOPEN网关在轨道车辆和特种车辆中扮演了关键的系统集成角色，有效解决了异构设备接入的统一性问题。通过协议转换与数据映射，网关将原本孤立的MODBUS设备融入车辆主干网络，显著提升了整车控制的完整性和可维护性。此外，网关的灵活配置能力也适应了不同设备的通信需求，为车辆通信网络提供了扩展性与兼容性，是实现车辆智能控制与远程诊断的重要基础。在未来的车辆设计中，此类网关设备将继续推动车载通信系统向更高效、更开放的方向发展。
