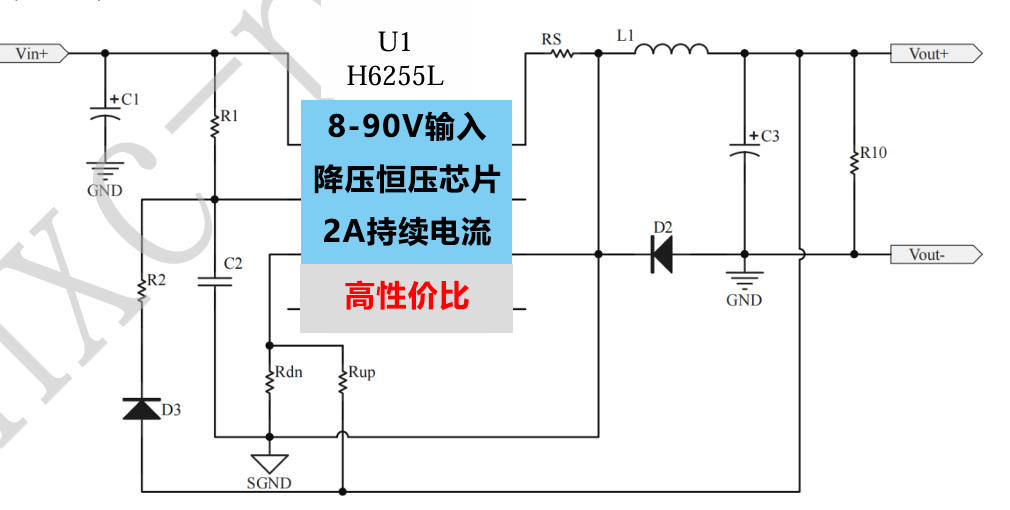

H6255L 是一款内置 100V 耐压 MOS 的高压降压开关控制器。以下是其详细介绍：

主要特点

宽电压输入：输入电压范围为 8V-90V，能适应多种不同的电源环境。

大电流输出：可以向负载提供 2A 的连续电流，典型开关频率为 130KHz，设计有最小开关频率 5KHz，确保良好的输出动态响应。

高效率转换：转换效率最高可达 95%，在轻型负载下将进入 PWM+PFM 模式，以获得更高的转换效率。

高精度输出：集成了输入线路电压补偿和高带宽环路，输出电压精度为 ±3.5%。

多种保护功能：内部集成了软启动、过流保护（OCP）、过热保护（OTP）、输出短路保护（SCP）等功能，提高了系统的可靠性。

封装形式：采用 ESOP-8 封装，芯片底部设计有功率散热焊盘，可有效帮助芯片加大散热。

输出电压：支持输出电压最低可调至 3.3V，可通过调节 VF 采样电阻来设置输出电压。

典型应用：包括汽车充电器、电池充电器、恒压电源、GPS 定位器、BMS、电动自行车、扭扭车、电动车手机充电、MCU 模块供电等。

【应用案例】

H6255L 降压芯片因其宽电压输入、大电流输出等特性，在多个领域都有应用案例，以下是一些具体的例子：

电动车手机充电：H6255L 可满足 48V、60V、72V、80V 转 5V2A 的手机充电应用。例如，在电动自行车的便携式手机支架中，内置 USB 接口，通过 H6255L 芯片实现降压恒压，为手机安全、高效地充电。该芯片经过 1000 次 80V 输入、5V2A 输出的打火、热拔插测试，性能稳定，不会损坏。

电动汽车变流器：H6255L 支持输入高达 90V 的电压，可向负载提供 2A 的连续电流，能够用于电动汽车变流器中，将较高的电池电压转换为适合车内电子设备使用的电压，为电动汽车的各种控制系统、辅助设备等供电。

车载仪表：汽车电源系统的电压通常在 12V 或 24V 左右，但车载仪表可能需要更稳定的低电压供电。H6255L 可以将汽车电源的电压降压到合适的数值，如 5V 或 3.3V，为车载仪表的显示屏、传感器等部件提供稳定的电源，保证仪表的正常工作和显示精度。
