1. 项目背景

医药制造行业对生产过程的精度、卫生和质量控制要求极高。药品生产涵盖药物合成、制剂、包装、质量检测和灭菌等多道工序，每道工序均需严格遵循标准操作程序（SOP）。例如，药物合成需精确控制反应温度、压力及原料配比，制剂过程需保证混合均匀性和无菌环境，而包装环节则要求密封性和标签准确性。传统人工操作或分散式控制系统难以满足此类高精度、高可靠性的需求，且存在数据追溯困难、设备协同效率低等问题。

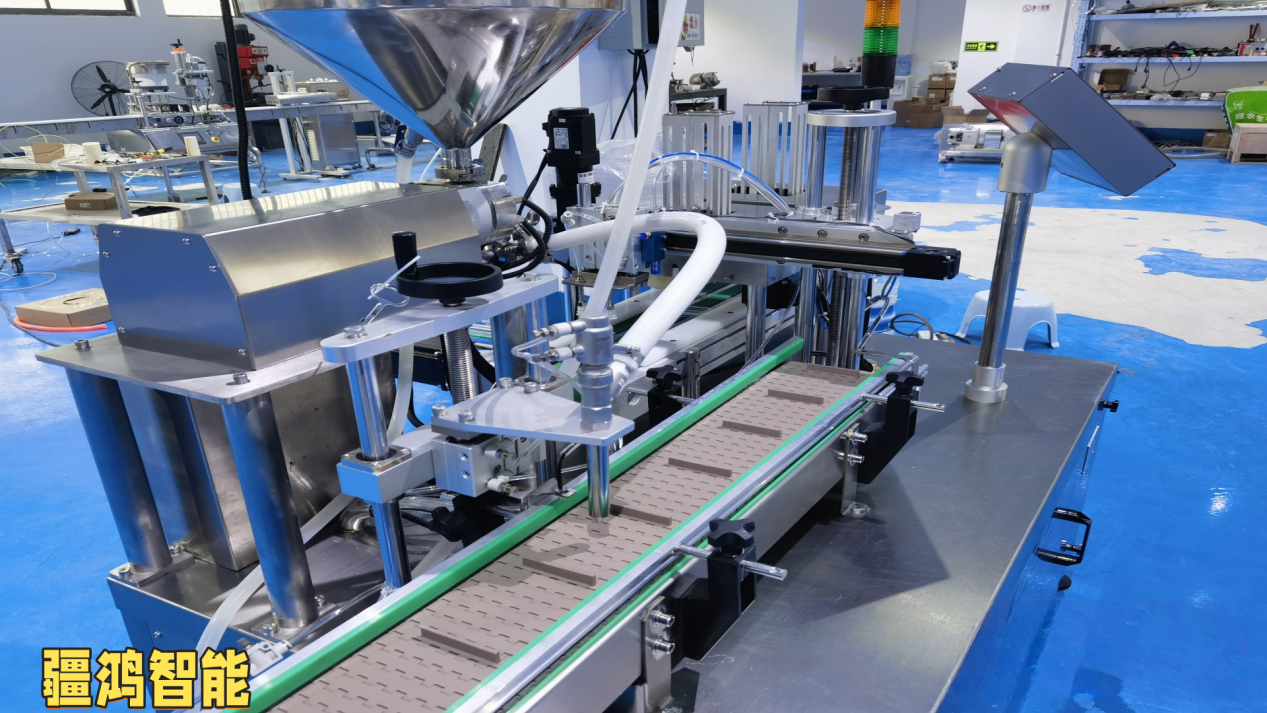

195068921086b8006d8cf9a89c5a0dec_u=2317844194,4112183185&fm=193

为提升生产自动化和数据一体化水平，某医药设备项目需实现欧姆龙PLC（支持DeviceNET协议）与多台CANopen协议设备（如伺服驱动器、机械手臂）的高效集成。由于DeviceNET与CANopen协议不兼容，需通过协议转换网关实现互联，确保实时数据交换与精准控制。

2. 解决方案与产品选型

核心需求分析：

- 协议转换：实现DeviceNET与CANopen的双向数据映射，支持周期性数据交换（PDO）和事件驱动通信（SDO）；

- 实时性：响应延迟需低于10ms，以满足伺服系统对运动控制的同步要求；

- 卫生设计：设备需符合GMP标准，具备IP67防护等级，抗腐蚀、易清洁；

- 诊断功能：支持网络状态监控与故障报警，便于快速维护。

网关选型：

该网关具备以下优势：

- 支持DeviceNET主/从站与CANopen主/从站配置，可灵活适配欧姆龙PLC（作为DeviceNET主站）及CANopen从站设备（如伺服驱动器）；

- 内置双端口CANopen接口，最多支持126个节点，满足多设备扩展需求；

- 配置软件提供图形化映射工具，无需编写代码即可完成数据交换规则设定；

- 金属外壳设计，符合工业防尘防水要求，适应医药生产环境。

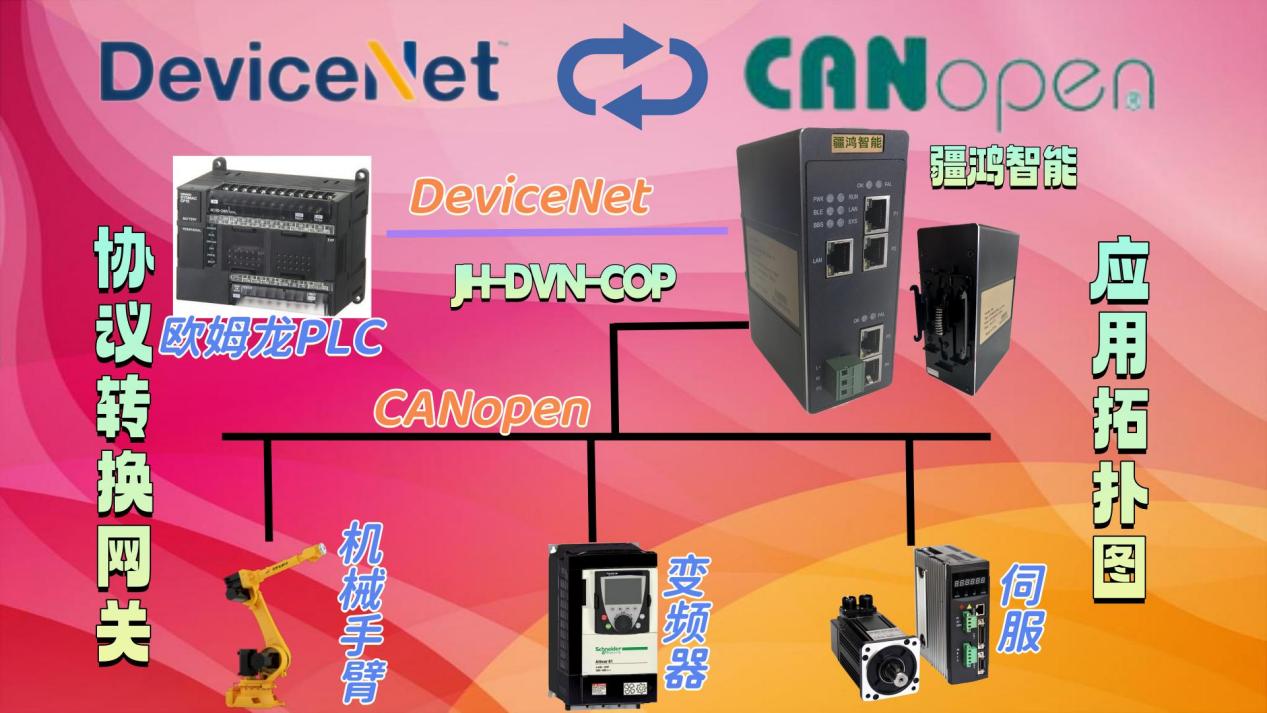

系统集成方案：

- DeviceNET侧：欧姆龙PLC通过CJ系列通信模块（如CJ1W-DRM21）连接网关，配置为扫描器模式，读取网关输入数据；

- CANopen侧：网关作为CANopen主站，连接埃斯顿伺服驱动器（CANopen DS402协议）和机械手臂（支持CiA301标准），分配PDO映射参数（如伺服控制字、状态字、位置指令等）；

- 数据映射：通过网关配置工具，将DeviceNET的I/O数据与CANopen的PDO进行双向绑定，例如将PLC输出的速度指令映射至伺服驱动器的目标位置寄存器。

copy

3. 应用效果与性能数据

项目实施后，设备控制系统实现以下提升：

- 控制精度提升：伺服定位误差由±0.5mm降低至±0.1mm，机械手臂运动同步偏差小于1ms，满足制剂灌装和包装环节的精度要求；

- 故障率降低：网关自诊断功能实时监测网络状态，通信故障率下降90%，设备停机时间减少40%；

- 数据追溯增强：所有操作参数（如反应釜温度、机械臂坐标）通过PLC上传至MES系统，实现全流程数据可追溯，符合FDA 21 CFR Part 11规范；

- 卫生合规性：网关的密封设计和不锈钢安装支架避免清洁剂腐蚀，通过现场GMP验收。

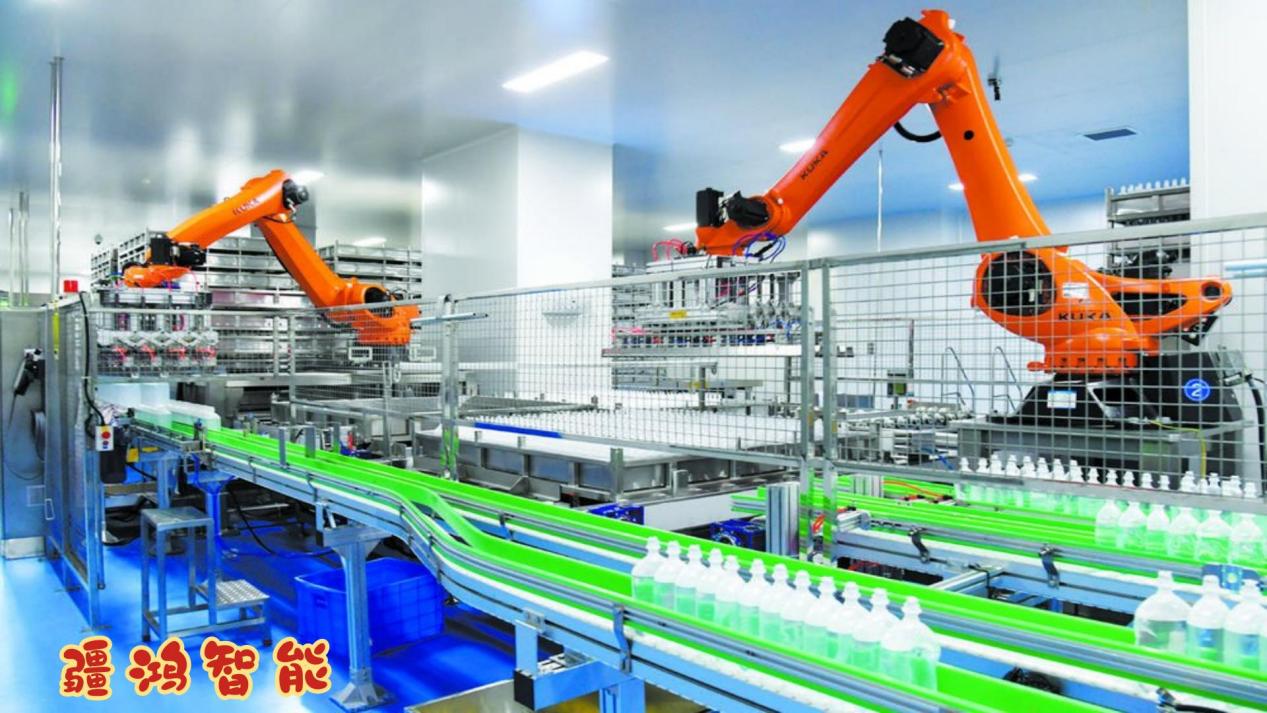

4fea-ab135a8b867ef2e4c7f6b4628e65af67

4. 总结

疆鸿智能DeviceNET转CANopen网关在医药设备自动化改造中发挥了关键作用，成功解决了多协议设备协同的难题。通过高实时性通信、精准数据映射及合规设计，该系统显著提升了生产精度、设备可靠性和数据透明度，符合医药行业对质量与合规的严苛要求。未来，可进一步探索网关与工业物联网（IIoT）平台的集成，实现预测性维护与智能化生产管理。
