污水厂“神经再造”：EtherNet/IP转DeviceNet网关实战手记

污水厂“神经再造”：EtherNet/IP转DeviceNet网关实战手记

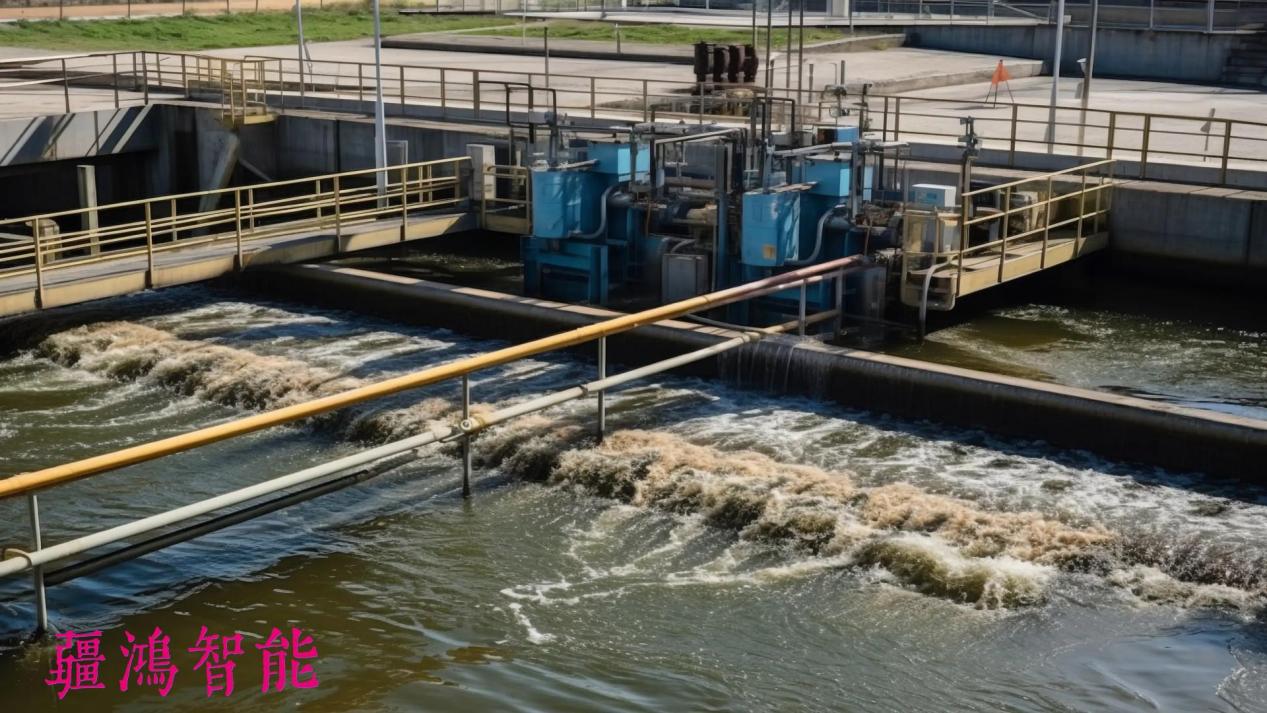

在污水处理厂的深夜值班室，闪烁的报警灯刺痛了我的眼睛——粗格栅机卡阻导致上游水位逼近警戒线，而PLC却无法读取限位开关状态。罗克韦尔ControlLogix PLC通过光纤环网掌控全厂，但沉淀池闸门、细格栅机、堰门等关键设备仍依赖老旧的DeviceNet网络。重新布线需停运关键工艺单元，代价无法承受。当设备间的“语言障碍”威胁生产安全时，协议转换网关成为我们破局的钥匙。

d1f9195ccc25ad1f8e323bd744ef1825_u=3948105216,278800464&fm=253&fmt=auto&app=138&f=JPEG_w=800&h=400

精准选型：污水环境下的可靠纽带

· 毫秒级双向通信：专用芯片实现EtherNet/IP CIP报文与DeviceNet CAN帧的无损转换，PLC可实时获取闸门开度传感器数据（分辨率0.1°），并下发±0.5mm精度的定位指令。

· 污水厂生存专家：IP20防护外壳配合内部三重隔离（电源/通信/信号），在配电间95%湿度环境下稳定运行；内置的EMC滤波器有效抵御变频器谐波干扰，避免误触发限位开关。

· 灵活拓扑适配：支持DeviceNet干线分支混合布线，单网关可接入64个节点。我们将闸门开度传感器、格栅机堵转检测开关、堰门限位等分散设备统一编址，PLC可独立监控每台设备。

效能跃升：稳定运行背后的数据革命

网关部署后，控制系统焕发新生：

1. 控制精度质的飞跃：实测闸门定位响应延时≤18ms（改造前为70-150ms），堰门开度控制误差从±5mm压缩至±1mm，雨季流量调节响应速度提升40%，彻底杜绝了漫溢风险。

2. 维护成本断崖式下降：省去PLC端DeviceNet扫描模块，电缆用量减少35%。更关键的是，当更换曝气池闸门传感器时，在线热插拔特性让维护时间从2小时缩短至15分钟，避免工艺中断。

3. 故障先知成现实：实时监测网关状态。某次暴雨后，网关预警3号细格栅机节点通信波动（实际为接线盒渗水），抢在堵料前完成处理，避免了一次价值25万的设备损坏。

49f0b8b577d996908639c4e8779dcb1c_20fcebeb56bb4ecabcd2629cd1b344c1

总结：以智能联接筑牢水处理生命线

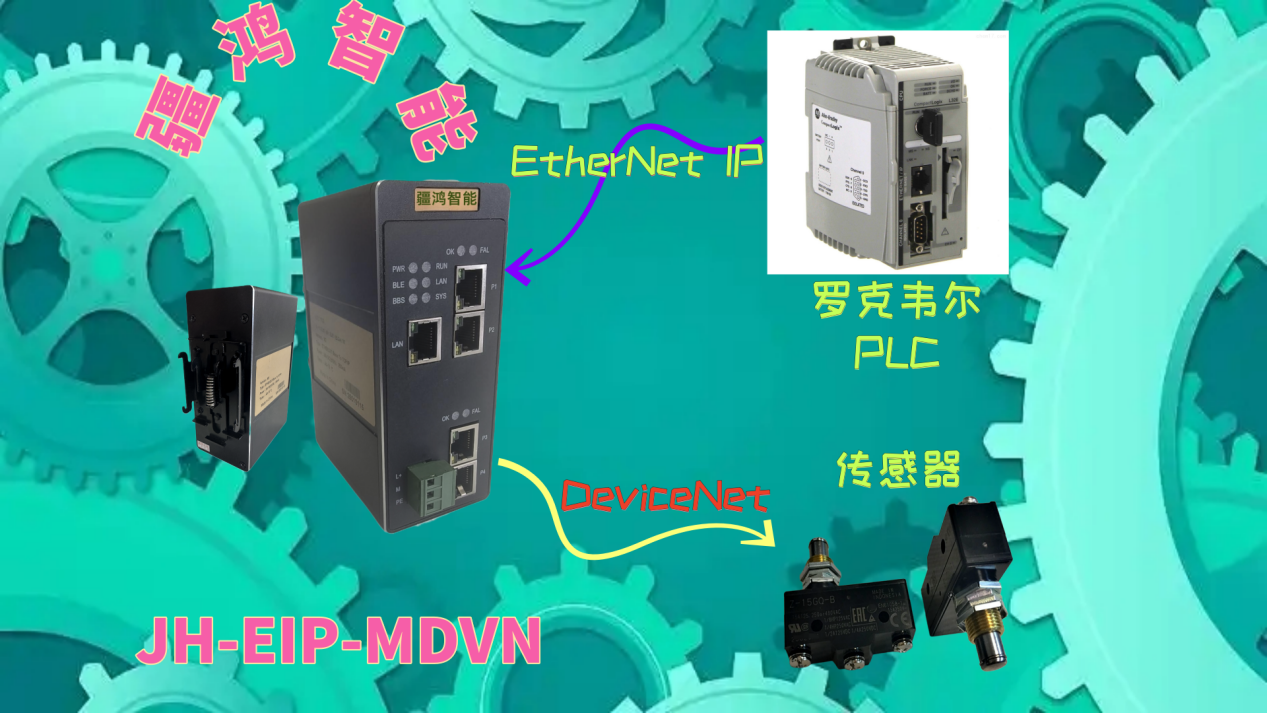

在污水处理这类连续生产领域，新旧系统的共生是常态。JH-EIP-MDVN疆鸿智能EtherNet/IP转DeviceNet网关的价值远超协议转换本身——它如同在数字世界架设了一座防潮抗震的桥梁，让先进控制系统的“大脑”与现场设备的“感官神经”在严苛环境下依然高效协同。当看到中控屏上闸门开度曲线与设定值完美重合时，我深刻体会到：在基础设施智能化进程中，这类高可靠的通信节点，正是保障民生工程7×24小时稳定运行的无声守护者。

设备技术参数

最大连接数：63个从站

单个从站输入最大：128字节

单个从站输出最大：128字节

支持不同的DeviceNet波特率，如125Kbps、250Kbps、500Kbps等，可根据实际应用需求进行选择。

EtherNet/IP支持字节：500字节.

通常支持10/100Mbps自适应速率，以满足不同网络环境的需求。
