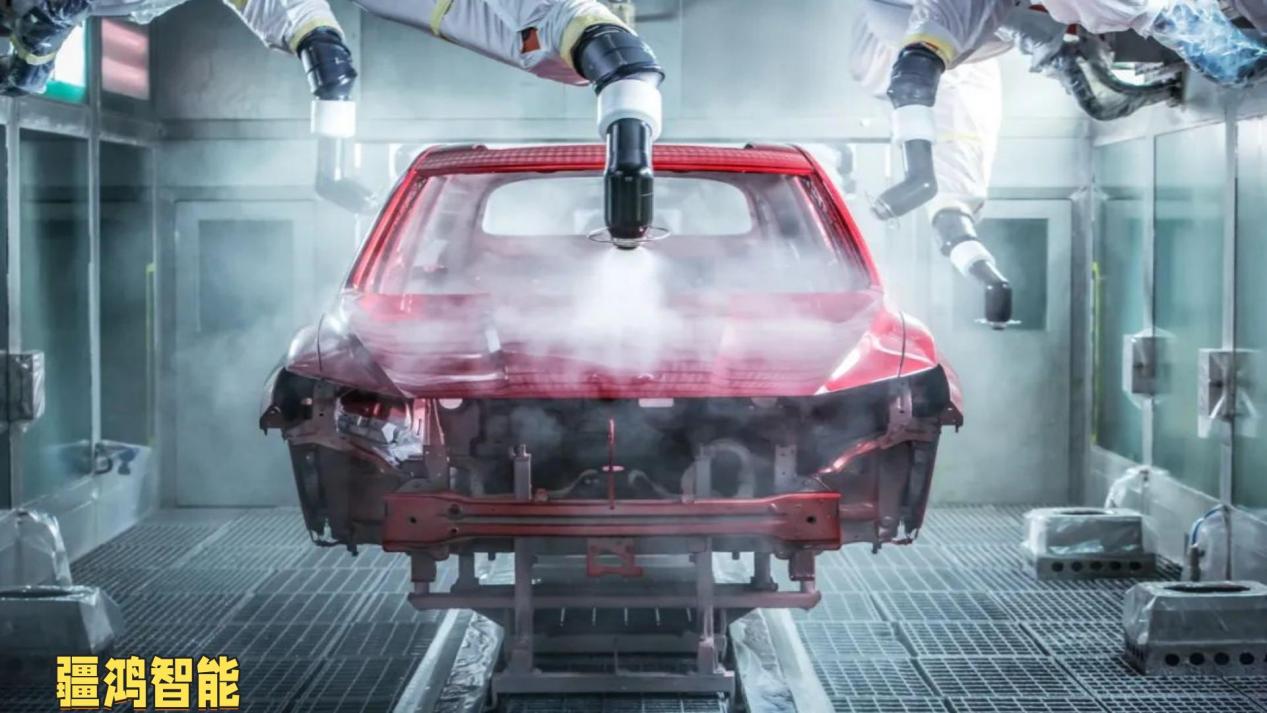

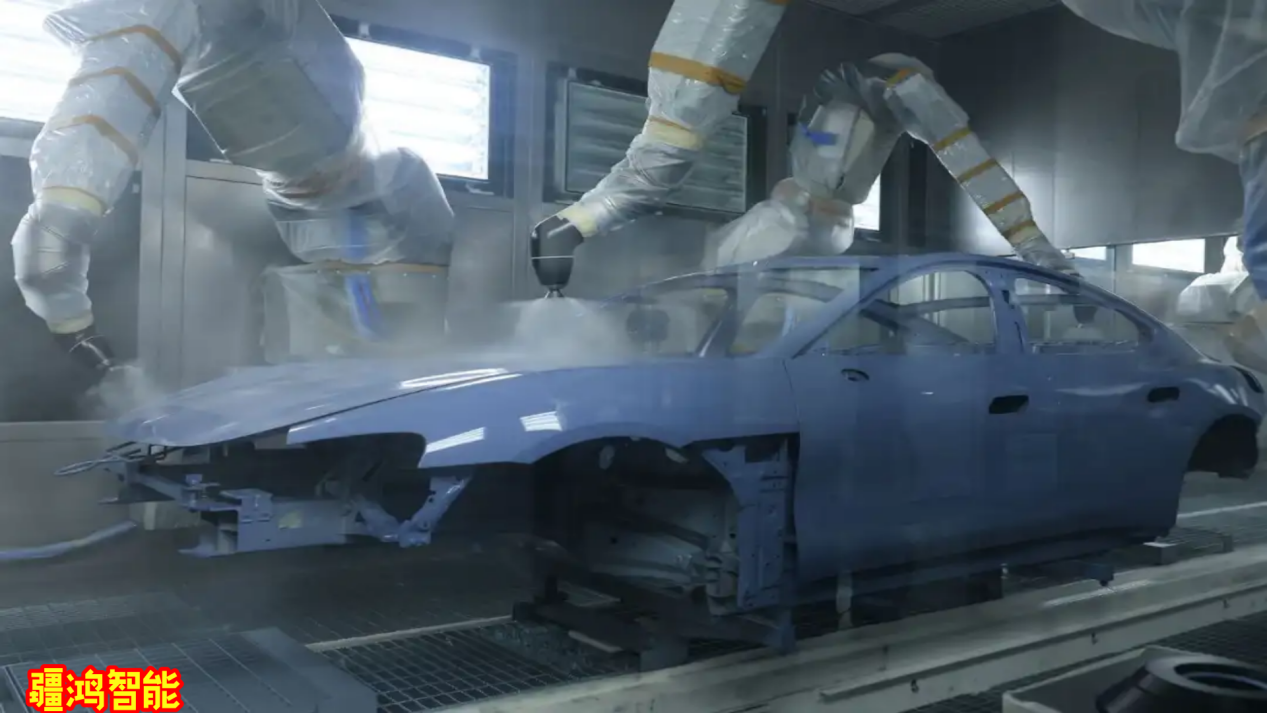

在喷涂车间震耳的机械轰鸣中，我正为一段“神经信号”的阻塞而头疼——崭新的罗克韦尔ControlLogix PLC稳居控制柜，而产线上数十个喷枪电磁阀、工件旋转气缸和升降门开关，却顽固地依赖着老旧的DeviceNet现场总线。两者如同说着不同语言的团队，沟通艰难。重新布线？成本高昂且停产损失难以承受。正是在这进退维谷之际，协议转换网关成为了我们破局的关键桥梁。

430bf0c73129e79135fe95efaa5781cd

精准选型：打通协议壁垒的智能关节

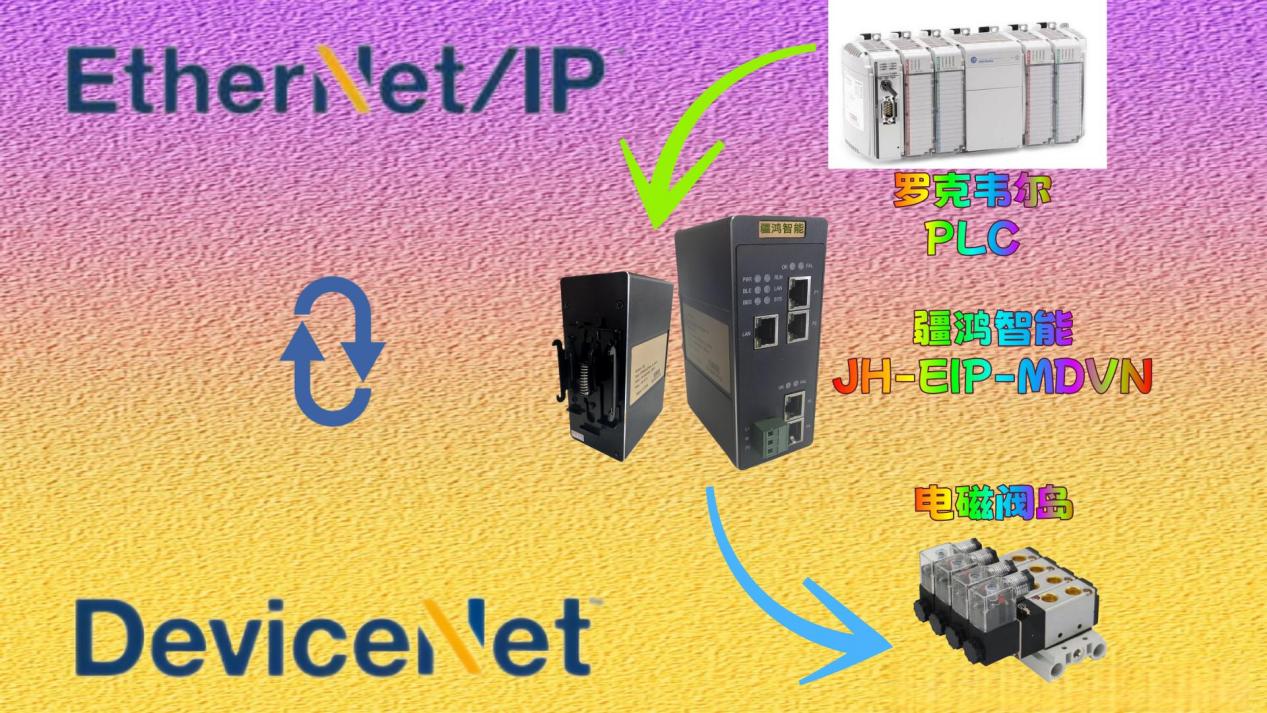

经过多轮方案对比，我们最终锁定疆鸿智能JH-EIP-MDVN通信网关模块。这个拳头大小的模块，正是我们需要的“双语专家”：

· 高效双向翻译：可毫秒级转换EtherNet/IP的CIP显性报文与DeviceNet的CAN帧数据，PLC下达的开关指令与现场设备状态反馈皆可无缝流通。

· 强韧现场适应力：模块自带光电隔离与±30KV浪涌保护，即使身处喷涂区高频变频器干扰下，仍能保障通信零丢包——这对喷枪0.1秒级的精准启停控制至关重要。

copy

· 灵活拓扑支持：支持DeviceNet线型、星型混合布线，允许125个节点接入。我们为每个阀岛配置了节点地址，PLC可独立控制单枪动作，或执行“扇形喷涂”等复杂群组逻辑。

效能跃升：数据驱动的产线蜕变

网关部署后，产线如同注入了新的活力：

1. 响应速度突破瓶颈：实测DeviceNet端命令至执行器响应时间稳定在 ≤15ms（旧系统为50-100ms），喷枪开关与旋转台启停同步精度提升60%，杜绝了工件边缘“漆膜堆积”问题。

2. 运维成本大幅精简：省去PLC端额外DeviceNet主站卡，布线工程缩减40%。更惊喜的是，当产线改造需迁移某组喷枪时，仅需拔插DeviceNet分支线，无需重写PLC程序——换型时间从15分钟压缩至3分钟。

3. 故障定位一目了然：通过罗克韦尔Studio 5000可直接诊断网关连接的DeviceNet网络状态。一次传输异常中，我们快速定位到某分支持续电阻偏高（实际为接头氧化），避免了全线停机。

196d84ae871b9041424f0b40d482cc5d_4eda5a17-4369-408e-b964-0e6442538400

总结：以智能联接释放传统设备潜能

在工业现场，新旧设备共存是常态。EtherNet/IP转DeviceNet网关的价值，不仅在于协议转换的技术实现，更在于它以极简的架构重组了控制链路——让高端PLC的“大脑”智慧直达末端执行器的“手脚”，无需颠覆式改造，即可唤醒传统设备的敏捷潜力。当最后一扇喷涂室气动门随网关信号精准闭合，我深知：在自动化升级的长路上，这类“小而美”的智能节点，恰是性价比与可靠性兼具的务实之选。

设备技术参数

最大连接数：63个从站

单个从站输入最大：128字节

单个从站输出最大：128字节

支持不同的DeviceNet波特率，如125Kbps、250Kbps、500Kbps等，可根据实际应用需求进行选择。

EtherNet/IP支持字节：500字节.

通常支持10/100Mbps自适应速率，以满足不同网络环境的需求。
