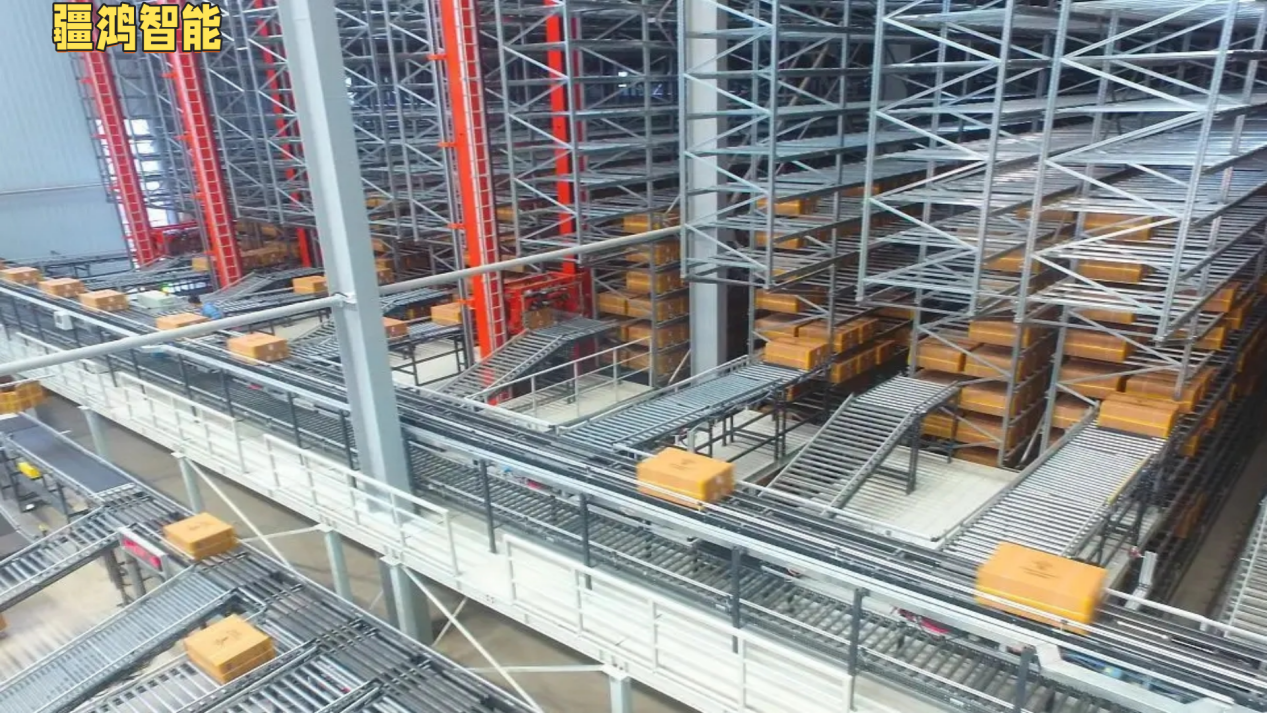

在智能物流工厂的浪潮中，大型仓库与自动化立体库的高效运作是核心。我们曾面临这样的挑战：上层控制系统（以AB PLC为代表，基于高速的EtherNet/IP）与底层众多关键设备（如高频作业的条码阅读器、RFID读写器，通常采用经典的DeviceNet协议）之间存在沟通鸿沟。如何实现PLC指令与底层设备数据的实时、可靠交互，成为打通自动化入库、出库、拣选、盘点全流程的关键瓶颈。尤其在利用RFID技术实现货物实时定位与状态监控（如叉车路径追踪、货架库位精准管理、通道门自动感应）时，数据的即时性与准确性要求极高。

6e10045ce31ceb7372b6a06f02342140

解决方案与核心产品选型：架起数据之桥

针对上述核心痛点，我们引入了协议转换网关作为整个系统的“神经枢纽”。其核心使命是实现EtherNet/IP与DeviceNet网络之间的无缝、稳定、高效数据交换：

1. 核心角色 - 协议转换网关：

功能核心： 该网关深度解析EtherNet/IP封装的数据包，准确提取其中的命令或状态信息，并将其高效、可靠地转换成DeviceNet网络能够识别的数据帧格式，反之亦然。网关内部建立了精确的输入/输出（I/O）数据映射表，确保信息在两大网络间传递时位置与含义完全对应。

关键选型考量：

协议兼容性： 必须完美支持AB PLC使用的CIP（Common Industrial Protocol）标准，确保与ControlLogix或CompactLogix PLC的深度兼容。

性能与稳定性： 在物流仓库高并发数据场景下（如密集RFID读取、多设备同时响应），网关的数据吞吐能力、转换延迟（通常要求<10ms）、抗干扰能力及7x24小时运行稳定性至关重要。我们最终选定了疆鸿智能JH-EIP-MDVN网关，其稳定运行记录与强大的AB PLC集成能力是决定性因素。

配置便利性： 支持通过直观的Studio 5000 Add-On Profile进行配置，大幅降低工程实施与后期维护复杂度。

2. 网络拓扑部署：

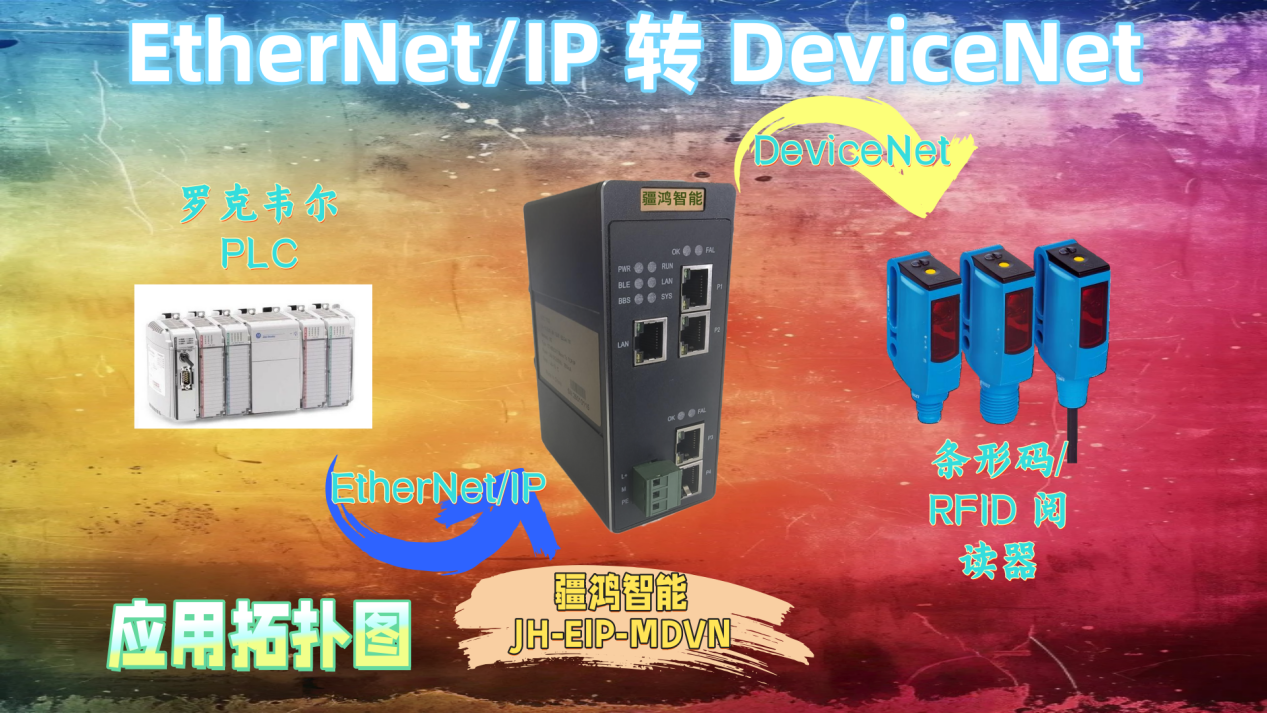

上层网络 (EtherNet/IP)： AB PLC作为核心控制器，通过标准工业以太网交换机接入车间级EtherNet/IP网络。协议转换网关同样接入此网络，成为PLC逻辑上的一个智能从站设备。

下层网络 (DeviceNet)： 协议转换网关作为DeviceNet扫描器（主站），通过专用DeviceNet电缆（带屏蔽双绞线）连接位于叉车、仓库通道门、关键货架节点上的条码/RFID阅读器（作为DeviceNet从站）。确保在复杂物流环境下的快速、精准识别。网关持续轮询或按需采集这些设备的数据（如扫描结果、设备状态）。

RFID系统集成： 在叉车安装移动阅读器实时跟踪货物位置；在货架关键节点及通道门部署固定式阅读器，自动捕获货物出入库及位置变动信息，所有数据通过DeviceNet汇聚至网关，再实时上传给PLC及上层WMS/WCS系统。

应用效果与性能数据：效率与精准度的飞跃

部署EtherNet/IP转DeviceNet网关方案后，仓库自动化运作效能实现了质的提升：

1. 全流程贯通与效率飙升：

入库/出库： RFID通道门自动、批量识别货物信息，结合PLC控制，车辆通行即完成信息录入，效率较传统扫码提升70%以上，高峰时段车辆等待时间减少60%。

拣选： 叉车车载RFID/条码设备通过DeviceNet实时接收PLC下发的拣选指令，操作员屏幕即时更新任务与最优路径，平均单次拣选任务耗时缩短35%。

盘点： 实现“动账不动物”的动态盘点。RFID实时数据通过网关上传，系统可随时生成精准库存报告，全面替代耗时费力的人工盘点，盘点时间从过去的数小时/天缩减至近乎实时。

2. 数据精准与实时掌控：

货物位置追踪精度提升至库位级（99.98%准确率），WMS系统可实时可视化展示任一托盘/货物的精确位置与移动轨迹。

网关平均数据传输延迟稳定在<8ms，确保PLC对底层设备状态（如阅读器故障、网络异常）的监控与控制指令下发近乎实时，系统响应性显著增强。

3. 可靠性提升与维护简化：

网关方案极大简化了网络结构，减少了潜在的故障点。自部署以来，相关通信故障率下降90%。

统一的AB环境配置（Studio 5000）显著降低了调试与后期维护的技术门槛和时间成本。

设备技术参数

最大连接数：63个从站

单个从站输入最大：128字节

单个从站输出最大：128字节

支持不同的DeviceNet波特率，如125Kbps、250Kbps、500Kbps等，可根据实际应用需求进行选择。

EtherNet/IP支持字节：500字节.

通常支持10/100Mbps自适应速率，以满足不同网络环境的需求。

以太网接口类型，如RJ45。

支持的以太网协议标准，确保与不同设备的兼容性。

42887dd1de19d8d1621cea72662d4b33_411fcc7231ac49e0b52d19b19173df30

总结

EtherNet/IP转DeviceNet网关在智能物流仓库中扮演着无可替代的“核心连接器”角色。它成功弥合了上层控制网络（AB PLC + EtherNet/IP）与底层感知执行层（条码/RFID + DeviceNet）之间的协议鸿沟，为仓库管理自动化提供了坚实的数据通道基础。实践证明，该方案不仅显著提升了入库、出库、拣选、盘点全环节的作业效率与精准度，实现了货物位置的实时可视化监控，更大幅增强了系统的整体可靠性与可维护性。对于致力于打造高效、透明、智能的现代化物流工厂而言，选择合适的工业协议转换网关是构建强大自动化神经网络的基石一步，其投入带来的效率革命与精准管理回报，远超成本本身。
