29*40mm超小尺寸+2s快速拆装，这块RK3506J全国产核心板很厉害

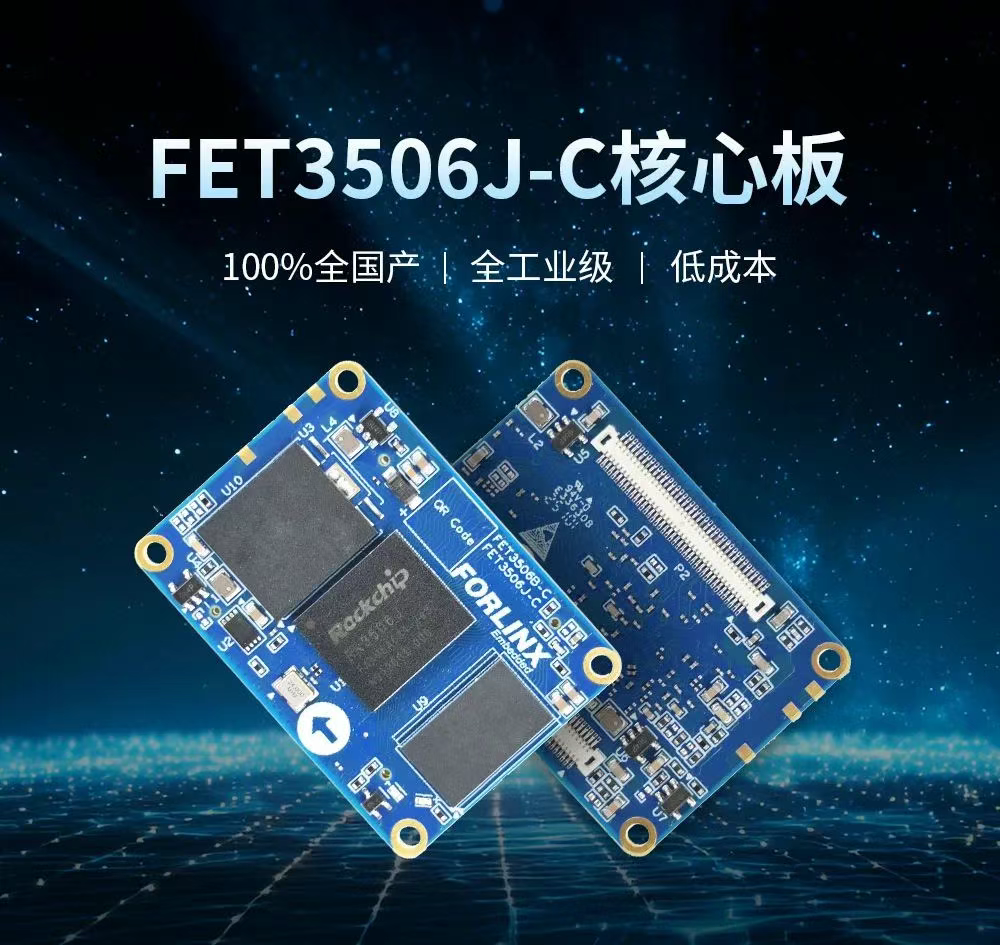

在嵌入式开发领域，工程师们始终在追求性能、体积与可靠性的平衡。飞凌嵌入式基于瑞芯微RK3506J处理器全新推出的FET3506J-C核心板，凭借其29mm×40mm的超小尺寸、快速拆装的板对板连接器设计，以及100%全国产工业级特性，成为了工业自动化、新能源、消费电子、智慧医疗等领域开发者的优选方案。

一、29mm×40mm超小尺寸：紧凑场景的理想选择

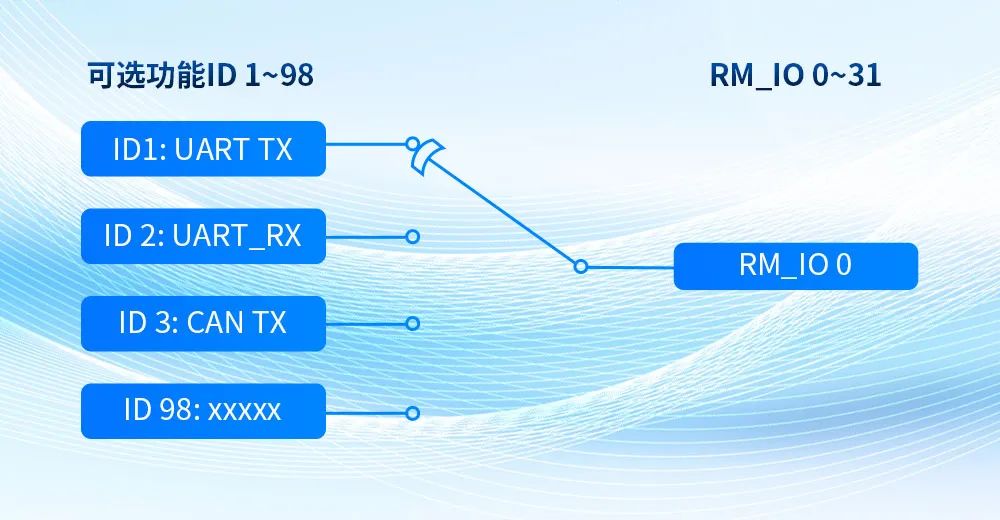

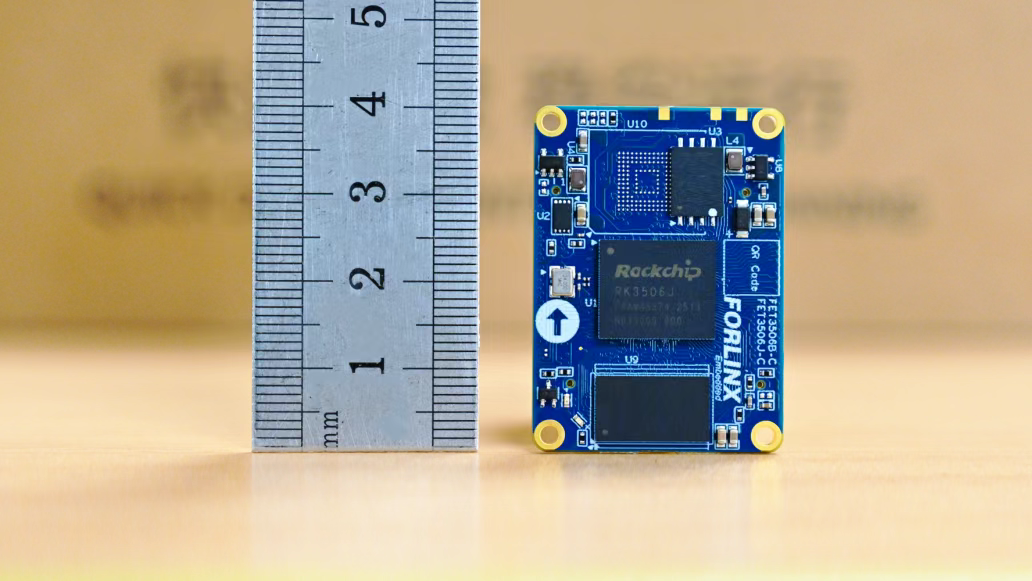

飞凌嵌入式FET3506J-C核心板采用紧凑型设计，尺寸仅为29mm×40mm，较常规的核心板体积大幅缩减。这一突破性设计源于飞凌嵌入式对处理器引脚的高效利用——通过矩阵IO设计，在32个物理引脚上实现了98个功能信号的灵活映射。任意一个功能信号如UART、CAN-FD、JTAG、FSPI等都可通过软件配置被分配到任意一个引脚。

在工业手持终端、便携医疗设备等空间受限场景中，超小尺寸核心板可直接嵌入设备主板，无需额外设计扩展板，客户使用它可以显著提升产品的便携性与市场竞争力。

二、2mm合高板对板连接器：2s快速拆装背后的可靠保障

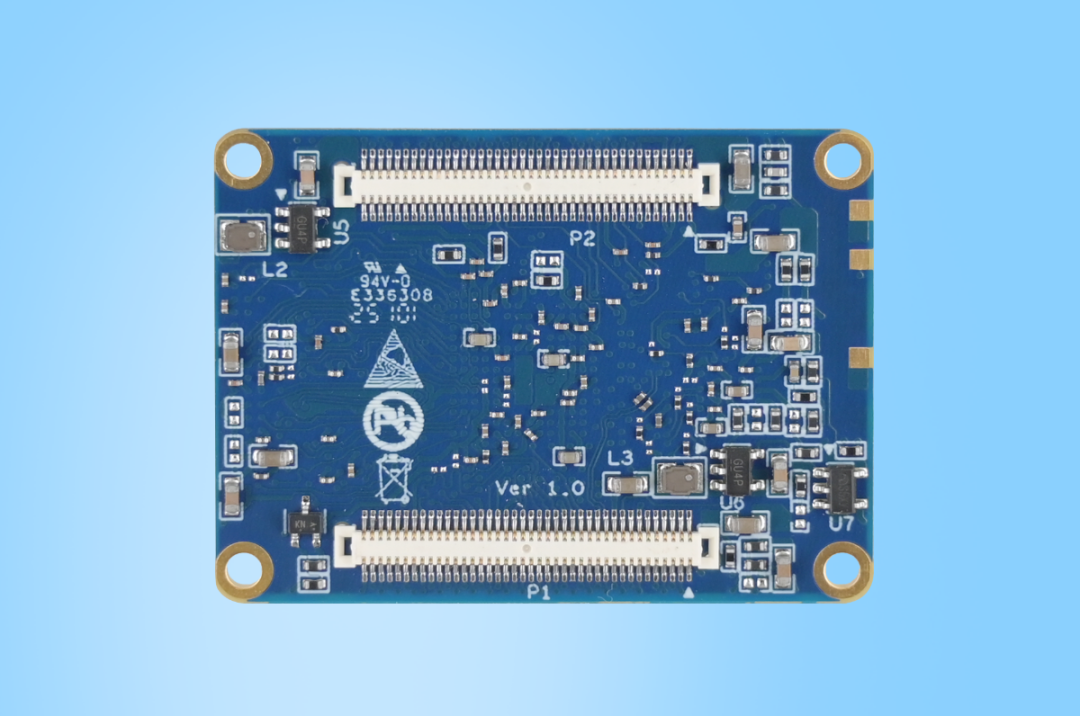

FET3506J-C核心板与底板通过2个80PIN板对板连接器实现物理连接，合高仅2mm，引脚间距0.5mm。这种设计带来两大核心优势：其一，板对板连接器可快速完成核心板更换，大幅降低设备维护成本；其二，连接器内置防反插设计，避免因误操作导致的硬件损坏。在新能源汽车充电桩、工业控制柜等需要定期维护的场景中，该设计展现出独特价值。

三、两路CAN-FD：超稳定通信表现

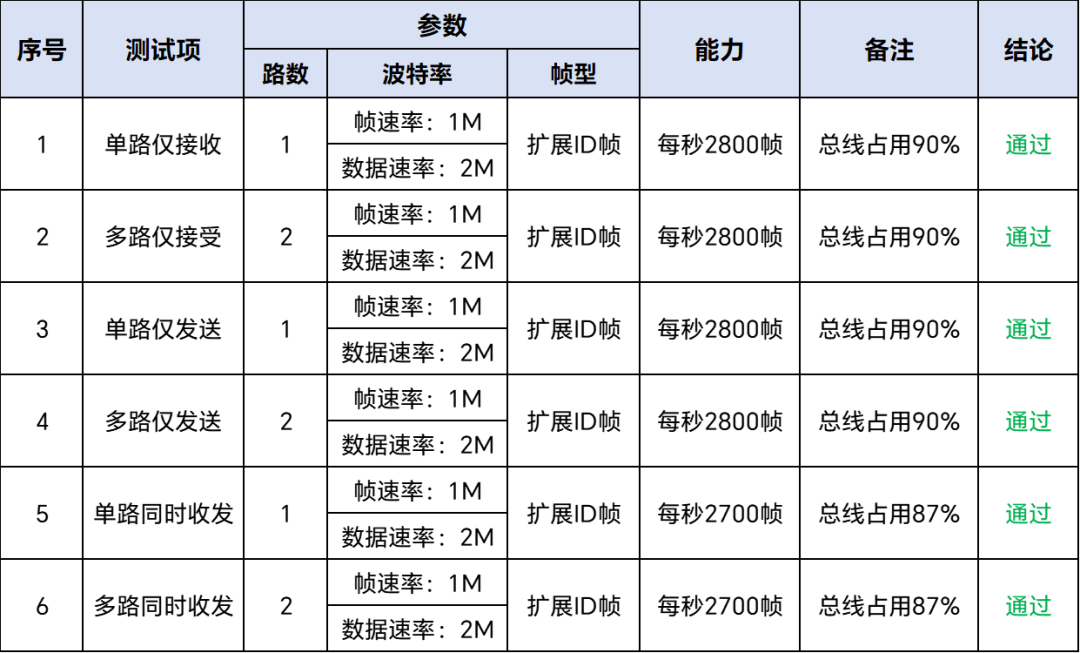

CAN-FD凭借更高的数据传输速率和带宽利用率成为了工业自动化、能源管理和智慧交通等领域中不可或缺的总线接口。FET3506J-C核心板支持2路CAN-FD，经实测，在总线占用率90%的情况下，单路或2路CAN-FD同时接收/发送，不会发生丢帧情况，并且在单路和两路1:1同时收发且总线占用率在87%的情况下，无丢帧，无错误帧。通过以下测试数据不难看出，FET3506J-C核心板的CAN-FD接口通信表现十分出色。

四、全国产工业级特性：从芯片到元件的自主可控

FET3506J-C核心板采用了100%国产化物料，能够充分契合电力、交通、工控等行业对于国产化产品的严苛要求。同时。核心板历经全面且充分的可靠性测试，实测数据显示在满载运行状态下功耗仅0.7W，即便未采取任何散热处理措施，满载运行时也能顺利通过+85℃的高温环境实验，有力保障了在复杂工业环境下的稳定可靠运行。

总结

FET3506J-C核心板的推出，源自于飞凌嵌入式对客户追求“小体积、高集成、易维护”需求的深刻理解——29mm×40mm的超小尺寸、快速拆装的板对板连接器、100%全国产工业级特性，共同构建了这款核心板产品的核心竞争力。对于追求高效开发与长期供应保障的开发者而言，它是帮助您实现技术创新与产业升级的可靠选择。
