🌐 OSPF基本功能配置
📘 一、案例概述
目标：通过配置 OSPF（Open Shortest Path First），实现三台交换机之间的路由互通，并为后续网络扩展打好基础。
特点：
- OSPF 是基于链路状态的 IGP 协议，支持多区域划分，快速收敛，等价路由，无自环，安全认证等特性。
- 在企业、运营商、金融、教育等各行业广泛应用。

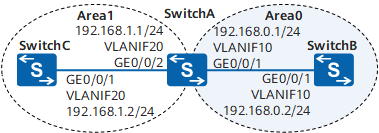

🧩 二、组网拓扑
- SwitchA：作为 ABR（Area Border Router），连接 Area 0 和 Area 1
- SwitchB：骨干区域（Area 0）
- SwitchC：普通区域（Area 1）
🔍 三、OSPF 技术原理
特性 | 说明 |
|---|---|
协议类型 | IGP（内部网关协议），链路状态路由协议 |
版本 | IPv4 → OSPFv2（RFC 2328） |
收敛速度 | 快（通过 LSA 传递链路状态信息） |
区域划分 | 支持分层设计：Area 0（骨干）与其他 Area 必须连接 |
DR/BDR选举 | 在广播/NBMA网络中需有DR（优先级≠0） |
路由类型 | Intra-Area、Inter-Area、External |
安全性 | 支持明文/MD5认证 |
⚠️ 四、配置注意事项
- Router ID 必须在整个 OSPF 网络唯一。
- 所有非骨干区域必须与 Area 0 直接连通或通过虚链路连接。
- 同一链路两端的网络类型和掩码必须一致（除 P2MP 特殊情况）。
- 广播/NBMA 网络至少一个接口 DR 优先级不为 0。
✅ 五、组网需求
- 三台交换机（SwitchA、SwitchB、SwitchC）通过 VLANIF 三层互联。
- SwitchA 为 ABR，划分 Area 0 和 Area 1。
- SwitchB 与 SwitchA 在 Area 0，SwitchC 与 SwitchA 在 Area 1。
🛠️ 六、配置思路
- 配置 VLAN 和 VLANIF → 实现二层和三层互通。
- 配置 OSPF 进程 → 在各设备上启用 OSPF，设置 Router ID。
- 划分 OSPF 区域 → SwitchA 连接两个区域（0 与 1）。
- 验证 OSPF 邻居和路由表 → 确保路由学习正常。
🔧 七、配置步骤
1. SwitchA 配置
<HUAWEI> system-view
[HUAWEI] sysname SwitchA
[SwitchA] vlan batch 10 20
[SwitchA] interface gigabitethernet 0/0/1
[SwitchA-GE0/0/1] port link-type trunk
[SwitchA-GE0/0/1] port trunk allow-pass vlan 10
[SwitchA] interface gigabitethernet 0/0/2
[SwitchA-GE0/0/2] port link-type trunk
[SwitchA-GE0/0/2] port trunk allow-pass vlan 20
[SwitchA] interface vlanif 10
[SwitchA-Vlanif10] ip address 192.168.0.1 24
[SwitchA] interface vlanif 20
[SwitchA-Vlanif20] ip address 192.168.1.1 24
# 配置OSPF
[SwitchA] ospf 1 router-id 10.1.1.1
[SwitchA-ospf-1] area 0
[SwitchA-ospf-1-area-0.0.0.0] network 192.168.0.0 0.0.0.255
[SwitchA-ospf-1] area 1
[SwitchA-ospf-1-area-0.0.0.1] network 192.168.1.0 0.0.0.2552. SwitchB 配置
[SwitchB] vlan batch 10
[SwitchB] interface vlanif 10
[SwitchB-Vlanif10] ip address 192.168.0.2 24
[SwitchB] interface gigabitethernet 0/0/1
[SwitchB-GE0/0/1] port link-type trunk
[SwitchB-GE0/0/1] port trunk allow-pass vlan 10
# OSPF配置
[SwitchB] ospf 1 router-id 10.2.2.2
[SwitchB-ospf-1] area 0
[SwitchB-ospf-1-area-0.0.0.0] network 192.168.0.0 0.0.0.2553. SwitchC 配置
[SwitchC] vlan batch 20
[SwitchC] interface vlanif 20
[SwitchC-Vlanif20] ip address 192.168.1.2 24
[SwitchC] interface gigabitethernet 0/0/1
[SwitchC-GE0/0/1] port link-type trunk
[SwitchC-GE0/0/1] port trunk allow-pass vlan 20
# OSPF配置
[SwitchC] ospf 1 router-id 10.3.3.3
[SwitchC-ospf-1] area 1
[SwitchC-ospf-1-area-0.0.0.1] network 192.168.1.0 0.0.0.255🔍 八、验证配置
1. 查看邻居关系（SwitchA）
<SwitchA> display ospf peer✅ 应显示 SwitchB (Area 0) 与 SwitchC (Area 1) 均处于 Full 状态。
2. 查看路由表（SwitchC）
<SwitchC> display ospf routing✅ 应有一条 Inter-area 路由指向 192.168.0.0/24。
3. Ping 测试
<SwitchB> ping 192.168.1.2✅ Ping 成功表示 OSPF 路由学习和转发正常。
🧠 九、总结
- OSPF 采用分层区域结构，支持大规模网络。
- Router ID 唯一性 是 OSPF 邻居建立的前提。
- ABR（Area Border Router） 用于区域间路由交换。
- 验证命令：
display ospf peer、display ospf routing、ping。
🔥 十、拓展
- OSPF DR/BDR：在广播网络选举 DR（优先级最高设备）减少邻居数量。
- OSPF 认证：支持明文和 MD5 认证，增强安全性。
- OSPF 路由策略：可通过 filter-policy、route-policy 控制路由传播。
- OSPF 与静态路由/默认路由结合：实现混合部署。
