软件与驱动工程师必备：SD NAND 闪存（工业级TF卡）开发要点

在嵌入式系统开发中，SD NAND 闪存以其集成化设计、高可靠性和简化的接口特性，成为工业控制、车载电子、智能穿戴等场景的核心存储方案。对于软件与驱动工程师而言，掌握 SD NAND 的开发逻辑不仅能提升存储系统的稳定性，更能缩短产品落地周期。

一、SD NAND 开发的底层逻辑：控制器 + 协议

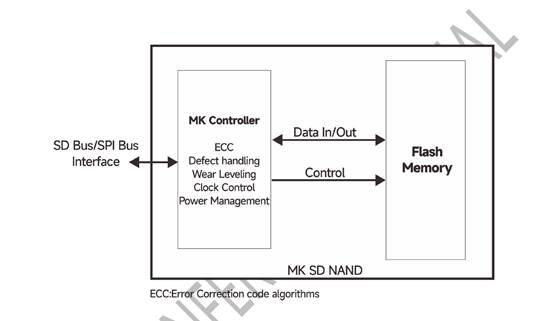

SD NAND 与传统 SPI NAND 的核心差异在于 “内置控制器”—— 其内部集成了 NAND Flash 管理模块、ECC 纠错单元和 SD 协议解析器，这种设计从根本上简化了驱动开发：

1. 免驱动特性：兼容 SD 2.0/3.0 标准协议，主流 MCU（如 STM32、GD32、ESP32等）的 SDIO/SPI 驱动可直接复用，无需编写复杂的 FTL（闪存转换层）算法；

2. 自动化管理：控制器自动完成坏块标记、磨损均衡和数据校验，开发者只需关注应用层数据交互；

3. 双模式支持：既支持高速 SDIO 模式（4 线传输，最高 104MB/s），也兼容低速 SPI 模式（单线传输，适配资源受限的 MCU）。

米客方德在此基础上进一步优化，例如其工业级 SD NAND（如 MKDV 系列）通过硬件级掉电保护模块，确保突发断电时数据不丢失，这种 “硬件封装 + 软件简化” 的特性，大幅降低了驱动开发的容错压力。

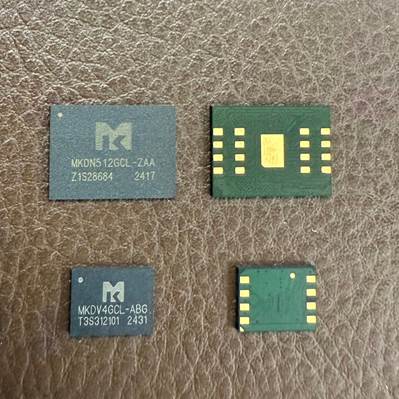

SD NAND实物图

二、初始化流程：按协议规范完成设备 “身份认证”

初始化是 SD NAND 开发的第一步，需严格遵循 SD 协议的命令序列，确保设备正确识别并进入工作状态。

（1）硬件接口配置

根据所选模式（SDIO/SPI）配置 MCU 外设：

• SDIO 模式：

时钟初始化：先以 400kHz 低速启动（符合 SD 协议要求），设备就绪后切换至高速（最高 208MHz）；

总线宽度：默认 1 位模式，初始化完成后可切换至 4 位模式提升速度；

示例代码（STM32 HAL 库）：

c

运行

hsd.Instance = SDIO;

hsd.Init.ClockEdge = SDIO_CLOCK_EDGE_RISING;

hsd.Init.ClockBypass = SDIO_CLOCK_BYPASS_DISABLE;

hsd.Init.ClockPowerSave = SDIO_CLOCK_POWER_SAVE_DISABLE;

hsd.Init.BusWide = SDIO_BUS_WIDE_1B; // 先初始化1位模式

hsd.Init.HardwareFlowControl = SDIO_HARDWARE_FLOW_CONTROL_DISABLE;

hsd.Init.ClockDiv = 0x76; // 400kHz初始化时钟

HAL_SD_Init(&hsd);

• SPI 模式：
  • 配置 SPI 时钟极性（CPOL=0）、相位（CPHA=0），使能软件片选（NSS）；
  • 需发送 74 个时钟脉冲触发模式切换（SD 协议规定）；
  • 米客方德提供的 STM32 SPI 参考例程中，已封装好模式切换函数，可直接调用减少调试成本。

（2）设备初始化命令序列

无论哪种模式，都需通过以下命令完成设备识别（以 SDIO 模式为例）：

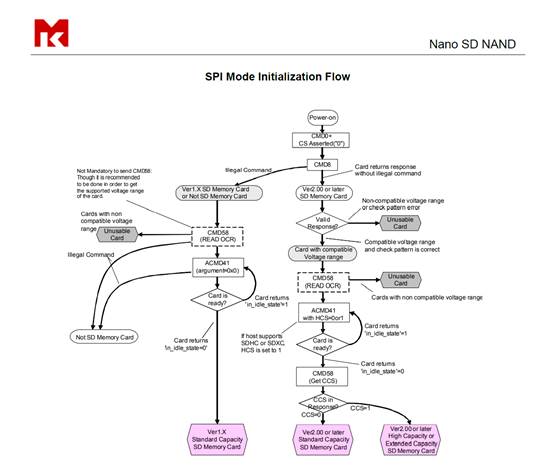

SPI 模式初始化流程图

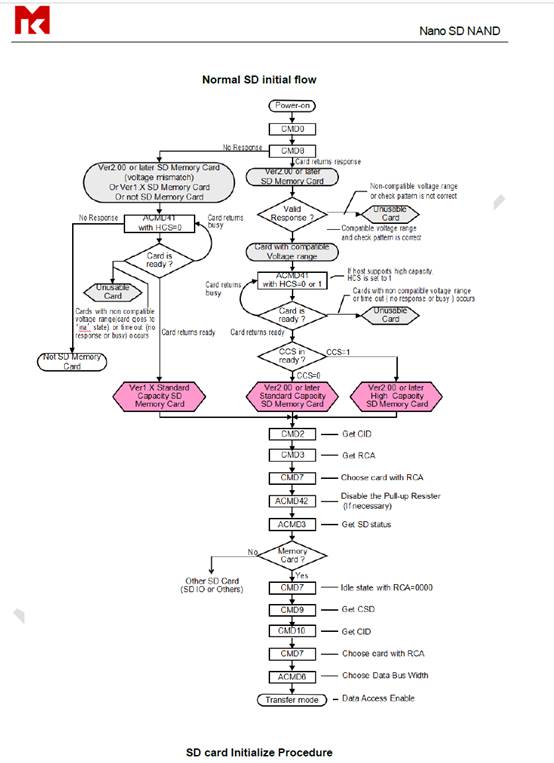

SD 模式初始化流程图

1. CMD0（复位命令）：发送 0x40000000，使设备进入 Idle 状态；
2. CMD8（电压检查）：发送 0x48000001，确认设备支持 2.7V~3.6V 电压范围；
3. ACMD41（初始化命令）：需先发送 CMD55（前缀），再发送 ACMD41（0xC0FF8000），等待设备返回 “就绪” 响应（bit31=1）；
4. CMD2（获取 CID）：读取设备唯一标识（制造商、容量等信息）；
5. CMD3（分配 RCA）：为主机分配相对地址，设备进入 Stand-by 状态；
6. CMD7（选中设备）：通过 RCA 地址选中设备，进入 Transfer 状态，初始化完成。

关键提示：ACMD41 的等待时间可能长达 1 秒（尤其低温环境），需设置超时重试机制。米客方德工业级 SD NAND 因优化了启动电路，等待时间缩短至 200ms 以内，提升初始化效率。

三、数据读写：遵循 “块操作” 原则，利用协议简化交互

SD NAND 以 “块” 为最小操作单位（通常 512 字节 / 块），读写流程需严格遵循块对齐原则，避免跨块操作导致的数据错误。

（1）数据写入：从缓存到闪存的可靠传输

1. 单块写入：
   • 发送 CMD24（0x58000000 + 块地址），携带要写入的块地址；
   • 通过 SDIO/SPI 接口传输 512 字节数据（需包含 2 字节 CRC 校验）；
   • 等待设备返回 “写入完成” 响应（R1b，忙信号释放）。
2. 多块写入：
   • 发送 CMD25（0x5C000000 + 起始地址），启动连续写入；
   • 循环传输数据块，每块结束后设备自动应答；
   • 发送 CMD12（0x4C000000）停止写入。

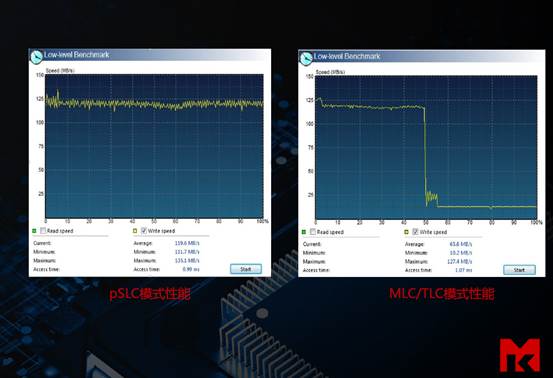

米客方德其 pSLC 类型 SD NAND（如MKDV16GIL-STPB/ MKDN032GIL-AA/MKDN064GIL-ZA/MKDN128GIL-ZA）支持 “连续写入不掉速”，避免传统 MLC/TLC 因缓存耗尽导致的速度骤降，驱动中无需额外添加 “降速适配” 逻辑。

（2）数据读取：结合 ECC 校验确保完整性

1. 单块读取：
   • 发送 CMD17（0x51000000 + 块地址），请求读取指定块；
   • 接收 512 字节数据及 CRC 校验值，控制器自动完成 ECC 纠错；
2. 多块读取：
   • 发送 CMD18（0x55000000 + 起始地址），启动连续读取；
   • 循环接收数据块，直至所有数据传输完成；
   • 发送 CMD12 停止读取。

开发提示：若读取过程中出现 ECC 纠错失败（可通过状态寄存器查询），需标记该块为坏块并启用备用块，米客方德 SD NAND 的驱动例程中已集成坏块自动跳过功能，无需手动处理。

四、错误处理：从硬件异常到协议错误的分层应对

SD NAND 的错误处理需区分 “硬件故障” 和 “协议异常”，针对性设计恢复机制：

1. 常见协议错误及对策：

l 超时错误：CMD 响应超时（如 ACMD41 无应答），可重试初始化流程，检查电源电压是否稳定；

l CRC 错误：数据传输校验失败，通常因信号干扰，建议降低时钟频率或增加信号线屏蔽；

l 地址错误：写入 / 读取地址超出范围，需在驱动中添加容量校验（通过 CMD9 读取 CSD 寄存器获取容量）。

1. 硬件级异常处理：

l 掉电保护：米客方德 SD NAND 内置掉电检测电路，突发断电时自动触发数据回写，驱动中无需额外添加电容延时逻辑；

l 温度异常：工业级型号支持温度状态查询（通过 Smart 命令），高温时可降低读写频率避免数据错误。

五、性能优化：平衡速度、功耗与可靠性

1. 速度优化：

l 优先使用 SDIO 4 线模式，比 SPI 模式速度提升 4-5 倍；

l 合理设置块大小（如采用 4096 字节大页块），减少命令交互次数；

1. 功耗优化：

l 空闲时发送 CMD5（休眠命令），使设备进入低功耗模式（电流≤80μA）；

l 米客方德 ABC 系列支持 “智能唤醒”，通过外部中断快速激活，适合电池供电设备。

1. 可靠性优化：

l 定期通过 CMD13 查询设备状态，监测坏块增长趋势；

l 关键数据采用双块备份（写入相邻块），避免单块损坏导致数据丢失。

六、MK米客方德 SD NAND 的开发适配优势

在实际开发中，米客方德的技术特性可显著降低调试成本：

• 驱动兼容性：提供 STM32、GD32、ESP32 等主流平台的参考例程，包含初始化、读写、错误处理的完整代码，开箱即用；
• Smart 功能：通过专用命令可读取总写入量、剩余寿命、异常掉电次数等参数，便于驱动层实现健康状态监测；
• 工业级稳定性：10 万次擦写（SLC）、-40℃~85℃宽温设计，驱动无需针对极端环境添加复杂适配逻辑。

MK - 米客方德作为业界首家推出基于 SLC 的 SD NAND 的品牌，深耕高可靠性存储领域，提供定制化、微型化存储方案，产品覆盖 SD NAND、SPI NAND、eMMC 及工业级存储卡。广泛应用于工业控制、车载、轨道、医疗、无人机、储能、智能穿戴等场景。与 Motorola、LG、亚马逊、吉利、奇瑞、华晨、南瑞等国内外知名品牌达成合作。

对于软件与驱动工程师而言，SD NAND 的开发核心是 “理解协议封装，善用控制器功能”—— 无需深入 NAND Flash 的底层管理，只需聚焦数据交互逻辑。MK通过硬件优化与软件工具链的双重支持，进一步降低了开发门槛，使工程师能将精力集中在应用创新而非存储调试上。掌握这些要点，不仅能提升 SD NAND 的开发效率，更能充分发挥其在嵌入式场景中的可靠性优势。
