具体实现功能：

利用51单片机和24C04存储音乐，喇叭播放。

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，具有8K可编程Flash存储器，使得其为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。

51系列单片机具有以下标准功能：

8k字节Flash，512字节RAM，

32位I/O口线，看门狗定时器，

内置4KB EEPROM，

MAX810复位电路，

三个16位定时器/计数器，

一个6向量2级中断结构，

全双工串行口。

另外， 51系列在空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机停止工作，直到下一个中断或硬件复位为止。本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

设计思路

文献研究法：搜集整理相关研究资料，阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体实验等方法，发现相关存在问题和解决办法；

比较分析法：比较不同设计的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现硬件，最后测试各项功能是否满足要求。

单片机类设计论文参考模板：

毕设无忧|单片机类毕设论文模板

设计内容

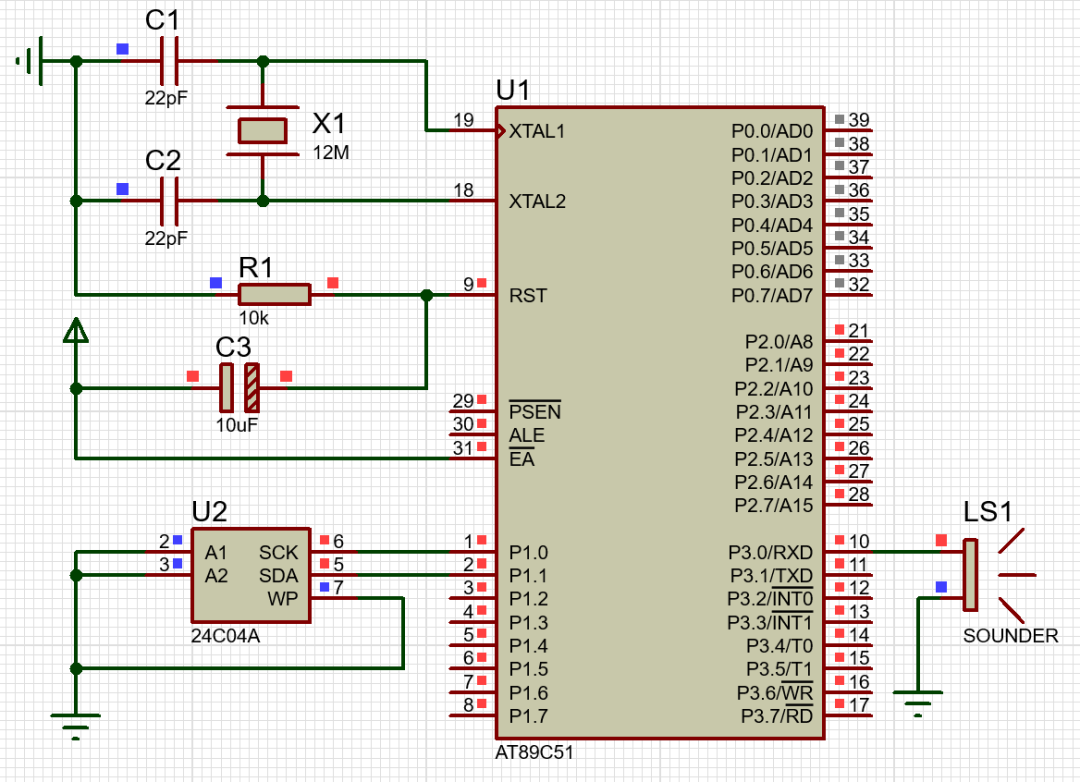

仿真图（protues8.7）

本设计利用protues8.7软件实现仿真设计，具体如图。

注：免费分享，请按照下图自行绘制仿真！！

protues8.7软件资料及仿真解决办法：

proteus8.7安装及破解教程（内附安装包）

protues仿真常见问题解决方案

Protues8.7简易教程

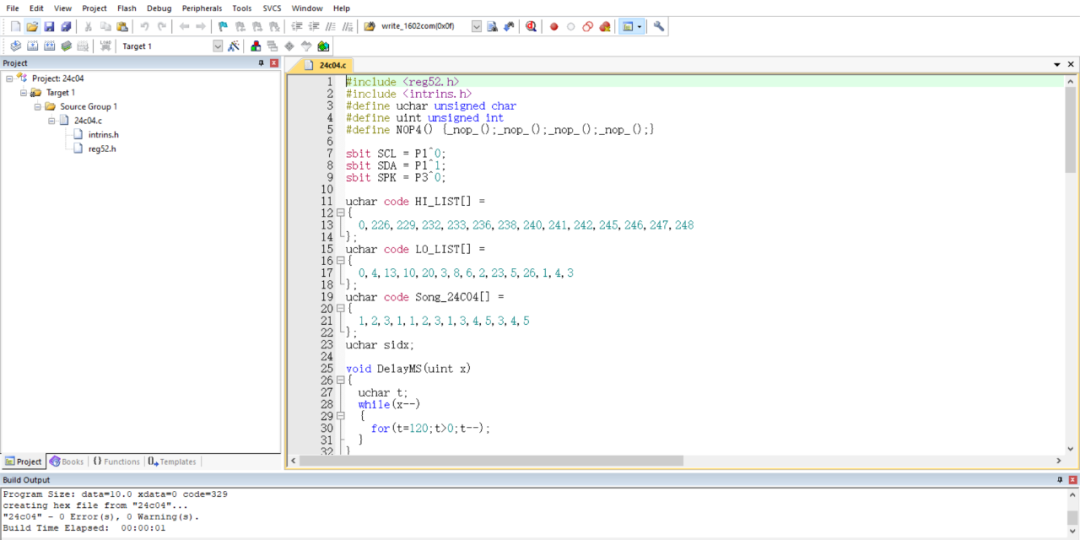

程序（Keil5）

本设计利用KEIL5软件实现程序设计。

注：全部代码免费分享，请自行建立工程！！

本设计由C语言编写，全部代码如下：

#include <reg52.h>
#include <intrins.h>
#define uchar unsigned char
#define uint unsigned int
#define NOP4() {_nop_();_nop_();_nop_();_nop_();}
sbit SCL = P1^0;
sbit SDA = P1^1;
sbit SPK = P3^0;
uchar code HI_LIST[] =
{
 	0,226,229,232,233,236,238,240,241,242,245,246,247,248
};
uchar code LO_LIST[] =
{
 	0,4,13,10,20,3,8,6,2,23,5,26,1,4,3
};
uchar code Song_24C04[] =
{
 	1,2,3,1,1,2,3,1,3,4,5,3,4,5
};
uchar sidx;
void DelayMS(uint x)
{
	uchar t;
	while(x--)
	{
	 	for(t=120;t>0;t--);
	}
}
void Start()
{
 	SDA=1;SCL=1;NOP4();SDA=0;NOP4();SCL=0;
}
void Stop()
{
 	SDA=0;SCL=0;NOP4();SCL=1;NOP4();SDA=1;
}
void RACK()
{
 	SDA=1;NOP4();SCL=1;NOP4();SCL=0;
}
void NO_ACK()
{
 	SDA=1;SCL=1;NOP4();SCL=0;SDA=0;
}
void Write_A_Byte(uchar b)
{
 	uchar i;
	for(i=0;i<8;i++)
	{
	 	b<<=1;SDA=CY;_nop_();SCL=1;NOP4();SCL=0;
	}
	RACK();
}
void Write_IIC(uchar addr,uchar dat)
{
 	Start();
	Write_A_Byte(0xa0);
	Write_A_Byte(addr);
	Write_A_Byte(dat);
	Stop();
	DelayMS(10);
}
uchar Read_A_Byte()
{
 	uchar i,b;
	for(i=0;i<8;i++)
	{
	 	SCL=1;b<<=1;B|=SDA;SCL=0;
	}
	return b;
}
uchar Read_Current()
{
 	uchar d;
	Start();
	Write_A_Byte(0xa1);
	d=Read_A_Byte();
	NO_ACK();
	Stop();
	return d;
}
uchar Random_Read(uchar addr)
{
 	Start();
	Write_A_Byte(0xa0);
	Write_A_Byte(addr);
	Stop();
	return Read_Current();
}
void T0_INT() interrupt 1
{
 	SPK=!SPK;
	TH0=HI_LIST[sidx];
	TL0=LO_LIST[sidx];
}
void main()
{
 	uchar i;
	IE=0x82;
	TMOD=0x00;
	for(i=0;i<14;i++)
	{
	 	Write_IIC(i,Song_24C04[i]);
	}
	while(1)
	{
	 	for(i=0;i<14;i++)
		{
		 	sidx=Random_Read(i);
			TR0=1;
			DelayMS(300);
		}
	}
}

运行结果如图：
