聊聊桌边的小朋友:普源DHO804 示波器

作者头像
云深无际
发布2025-08-11 10:19:27
发布2025-08-11 10:19:27
2240
举报
文章被收录于专栏:云深之无迹云深之无迹

俩年前的时候,这个示波器一出,小巧的外观和还不错的性能,马上就被我拿下,现在也成为我日常调试的时候必不可少的一样工具。优点一大把,缺点也头大,但是总得来说瑕不掩瑜~

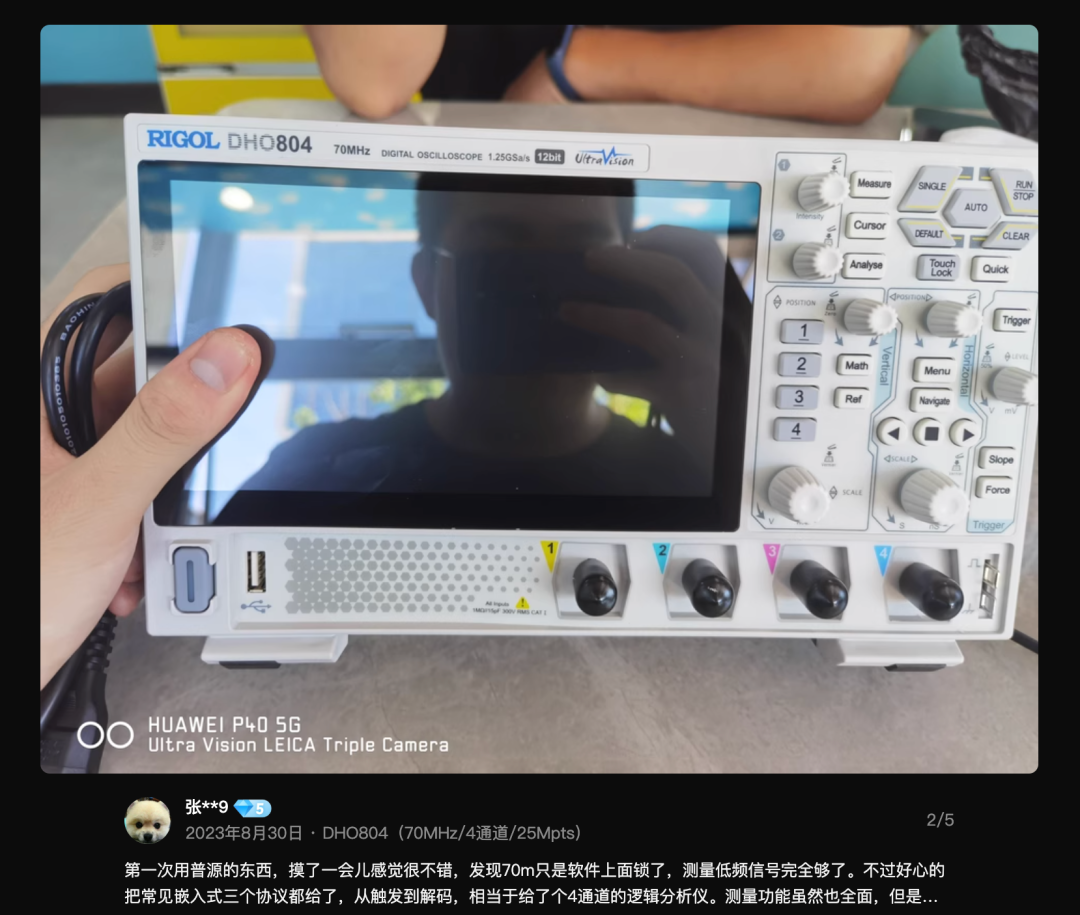

淘宝店我现在的评论还在,点赞还靠前
淘宝店我现在的评论还在,点赞还靠前

淘宝店我现在的评论还在,点赞还靠前

优点主要是小,可以 PD 供电,什么隔离都不不如电池直接供电,65W 的充电宝直接可以使用。其次就是通道多,可以一次抓 MCU 4 个引脚的信号,平时测个时钟,中断啥的,比逻辑分析仪强。

缺点那就太多了!成也小,败也小,这个屏幕还是太小了,尤其是多通道或者加上 FFT 之类的多窗口,一整个看不清。。。,但是有个特点就是,后面有 HDMI 输出,可以做到 4K 分辨率的输出

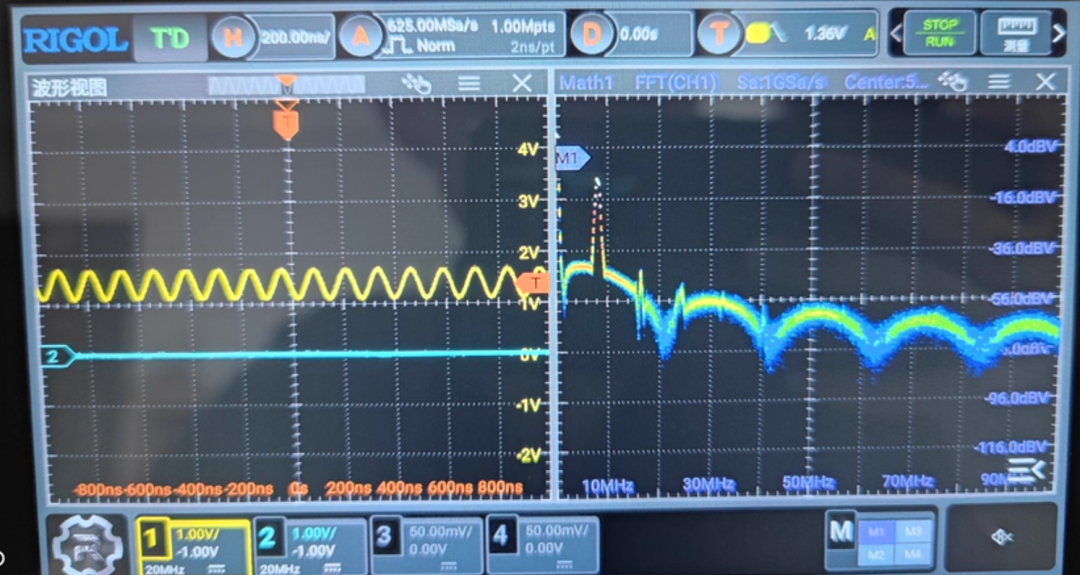

还是很小
还是很小

还是很小

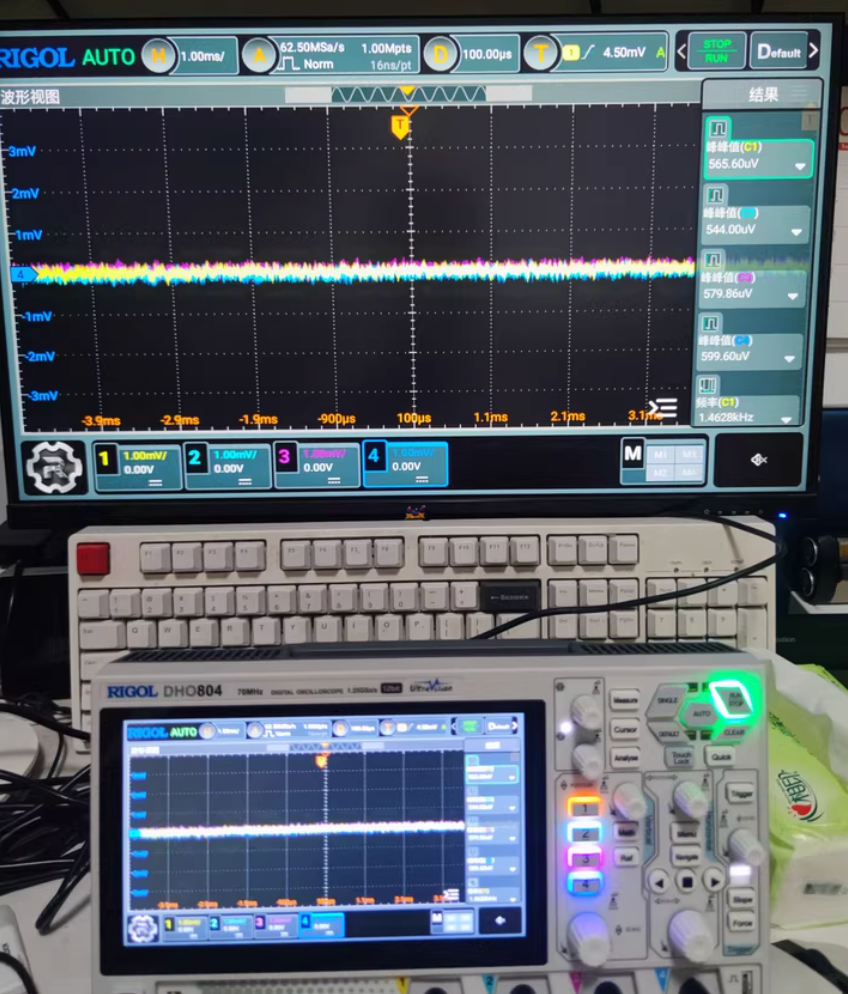

后面接大屏幕
后面接大屏幕

后面接大屏幕

还有一个大家经常喷的一点,开机慢,40多秒。。。我看了后面 EEVlog 的东西才知道:这东西开机慢,还真不是安卓系统的锅,是FPGA的QSPI慢,在写入这个程序。

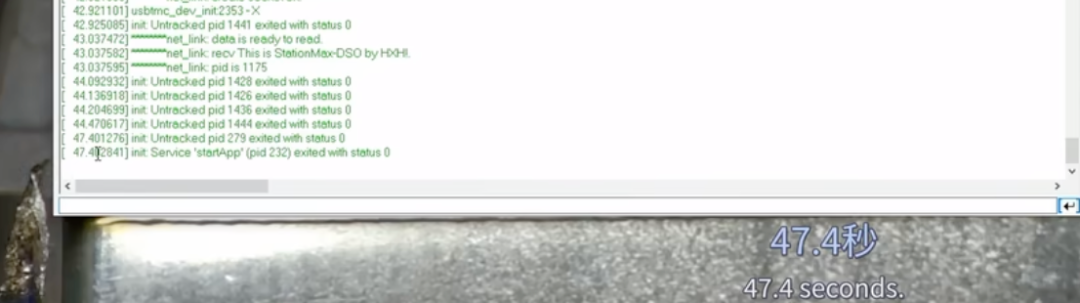

真的就是 47S
真的就是 47S

真的就是 47S

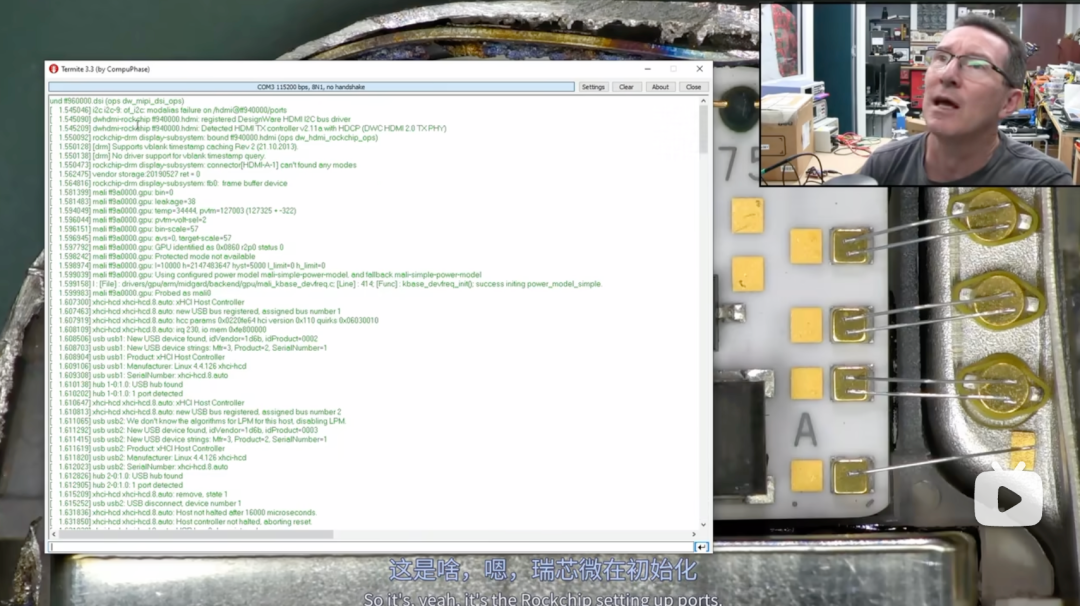

上面有串口可以看到启动信息。但是这个东西也得骂,安卓系统的硬盘是一个 32G 的雷克沙内存卡。。。

还有一点,就是我觉得普源的 UI 确实是很丑,鼎阳的就好看~

这款示波器也可以看到普源在这个领域的深厚积累,以及极致刀法。前端的复用,高端型号也是这一套,以及简约的架构设计,FPGA 的高速和并行,直接使用民用的SOC,性能强大不说还容易开发。

可以看到还有很多的接口没有开放,合理解读就是下一个版本换个壳子加上缺的料直接就可以上了,都不用重新开发,设计确实是可以的。

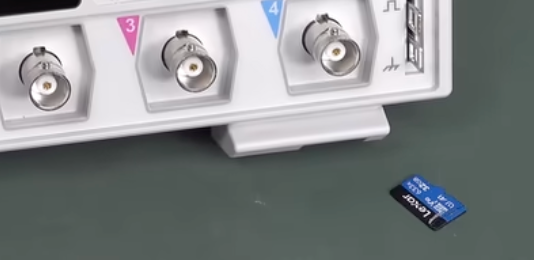

不过这个安卓系统是装到雷克沙32G的内存卡里面
不过这个安卓系统是装到雷克沙32G的内存卡里面

不过这个安卓系统是装到雷克沙32G的内存卡里面

好看的 Logo
好看的 Logo

好看的 Logo

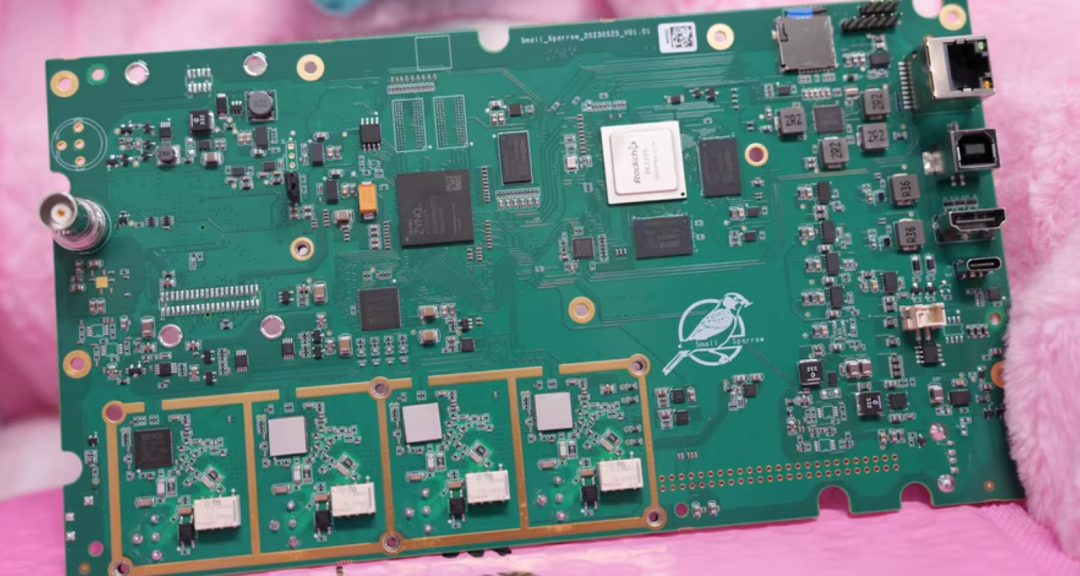

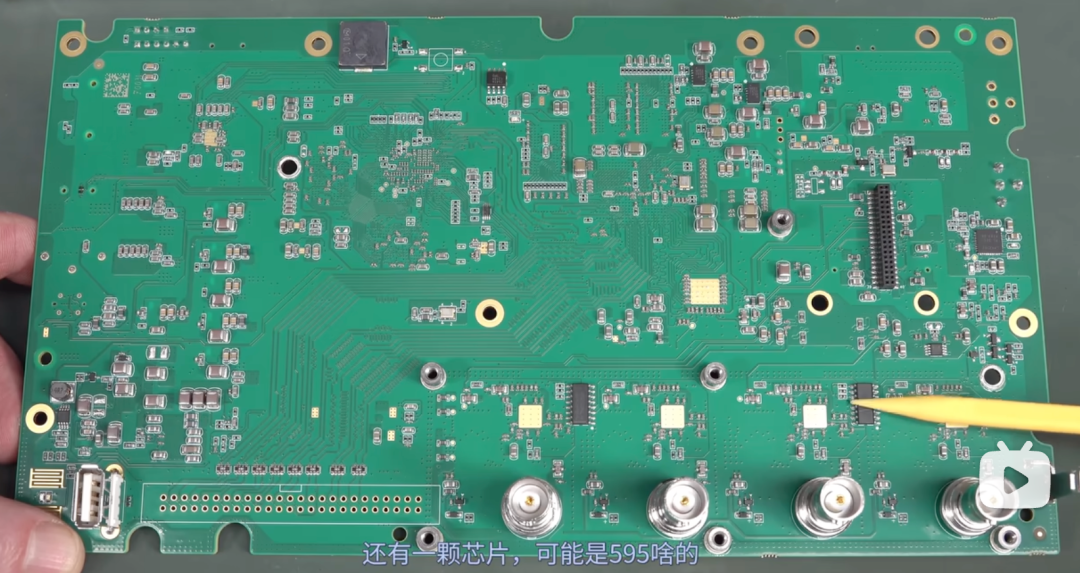

PCB 设计这块非常的简单
PCB 设计这块非常的简单

PCB 设计这块非常的简单

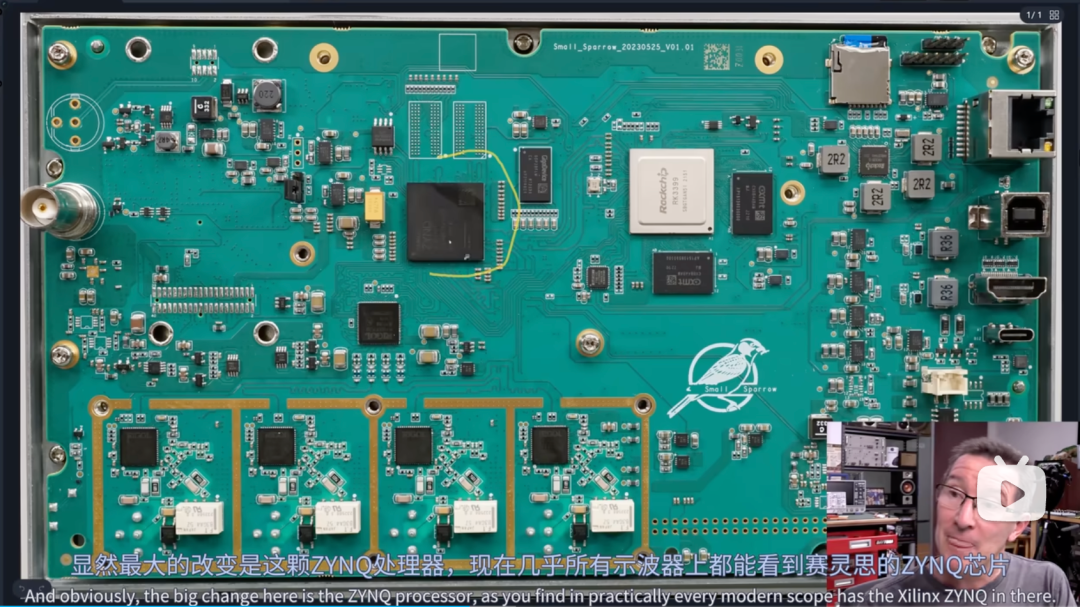

SOC+FPGA+ADC+前端,还有一点,就是居然把逻辑分析仪的部分都没有删除,就是加几个器件就可以当逻辑分析仪使用了。

这个是 B 站搬运的
这个是 B 站搬运的

这个是 B 站搬运的

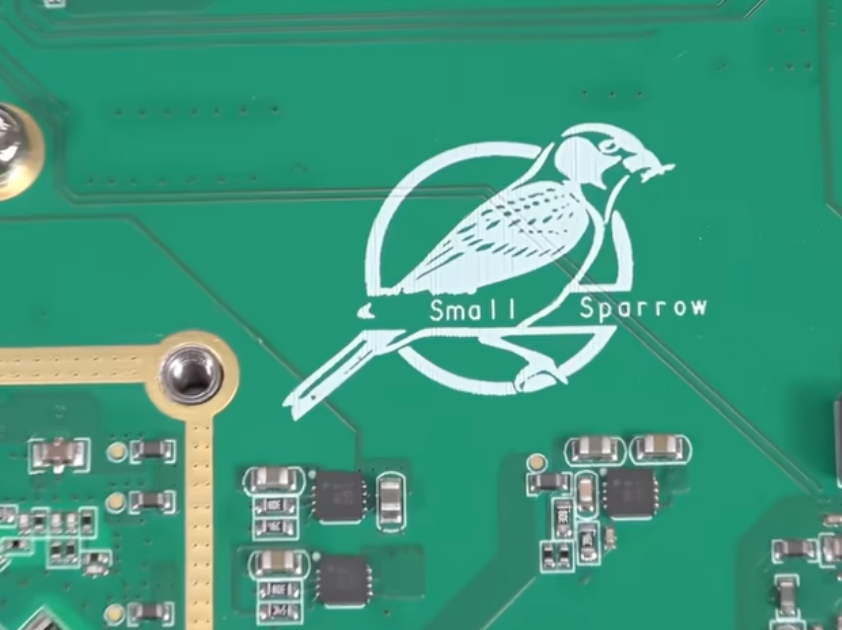

内部代码,小麻雀,中国人都知道是什么意思
内部代码,小麻雀,中国人都知道是什么意思

内部代码,小麻雀,中国人都知道是什么意思

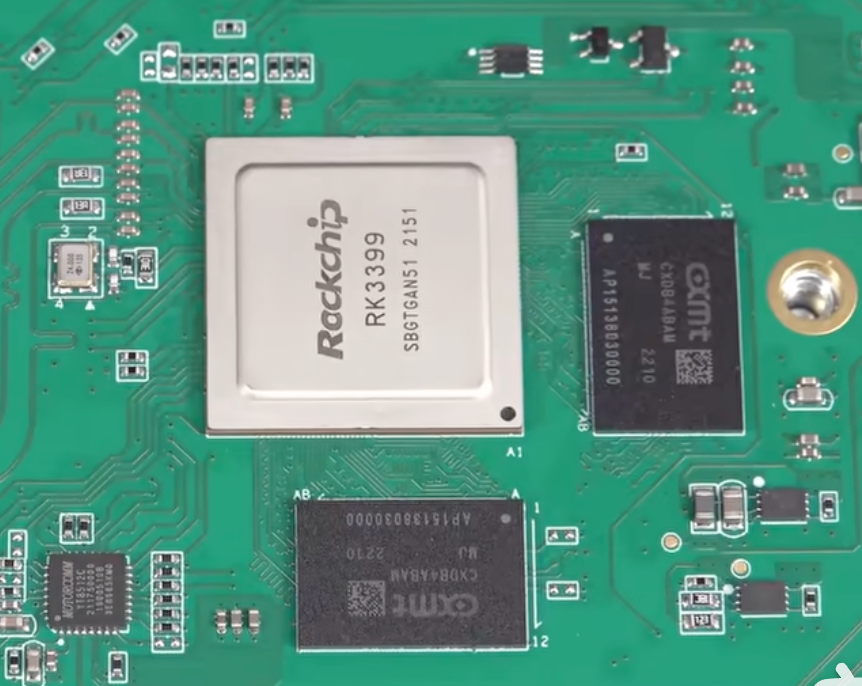

RK3399,填补了没有人当测量仪器的缺口
RK3399,填补了没有人当测量仪器的缺口

RK3399,填补了没有人当测量仪器的缺口

Type——C 这块是一个容易损坏的点,也没有别的额外供电,需要好好的保护
Type——C 这块是一个容易损坏的点,也没有别的额外供电,需要好好的保护

Type——C 这块是一个容易损坏的点,也没有别的额外供电,需要好好的保护

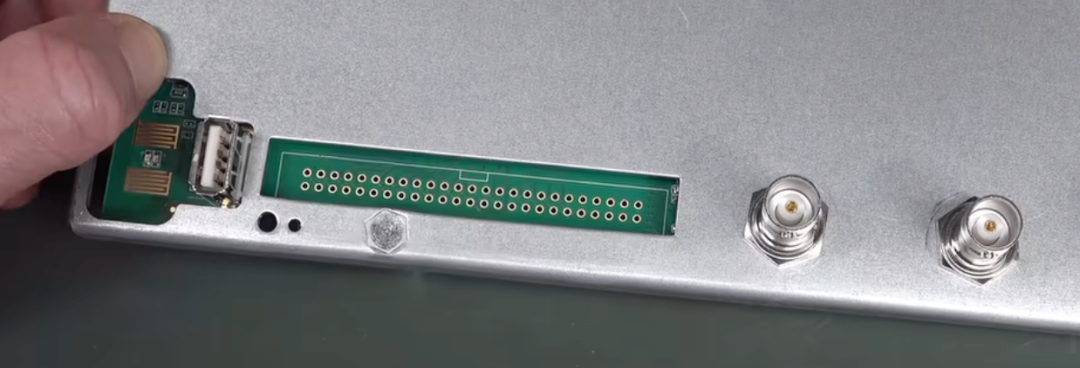

这就是逻辑分析仪的地方,需要在前面板掏空
这就是逻辑分析仪的地方,需要在前面板掏空

这就是逻辑分析仪的地方,需要在前面板掏空

前面也有器件,但是也没有细说是什么
前面也有器件,但是也没有细说是什么

前面也有器件,但是也没有细说是什么

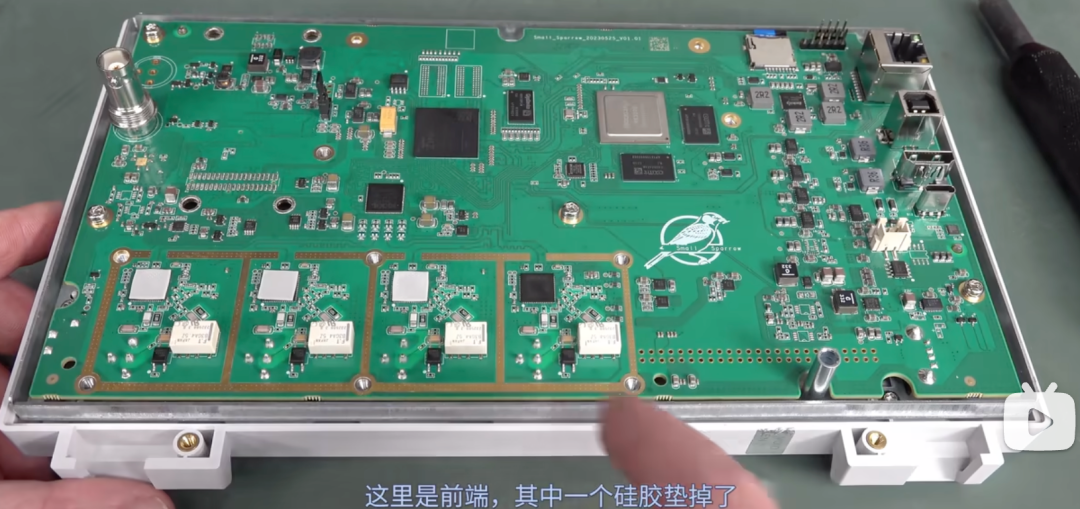

这个布局很舒服,就是 ADC 到 FPGA 到内存到 SOC 到屏幕
这个布局很舒服,就是 ADC 到 FPGA 到内存到 SOC 到屏幕

这个布局很舒服,就是 ADC 到 FPGA 到内存到 SOC 到屏幕

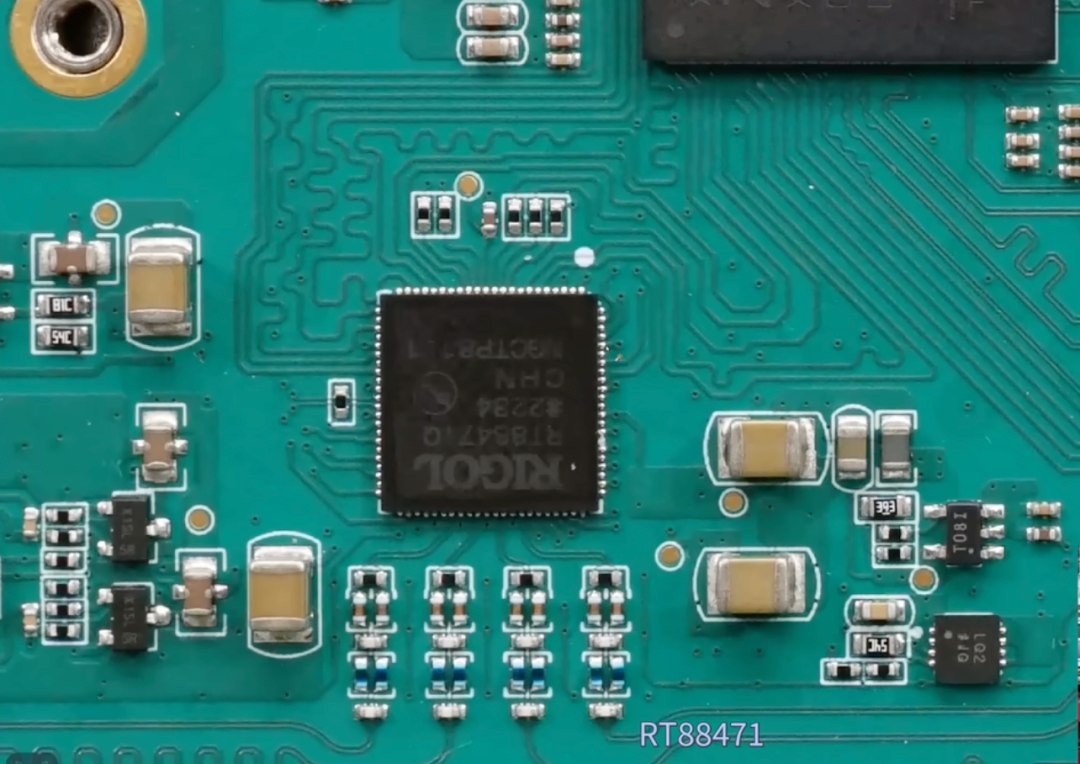

在前端部分发现了普源自己的芯片
在前端部分发现了普源自己的芯片

在前端部分发现了普源自己的芯片

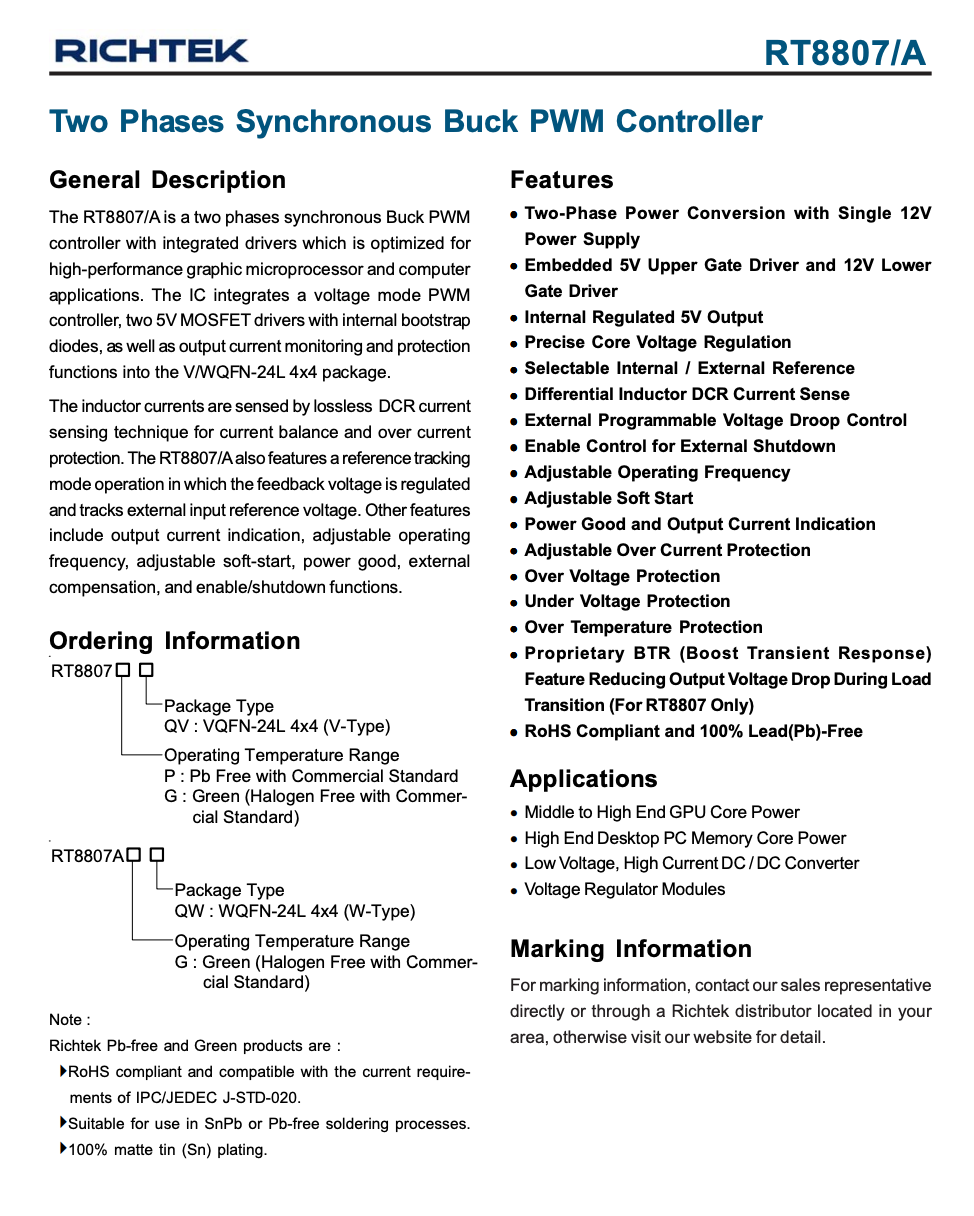

这个是哪里来着,有两个 PWM 控制
这个是哪里来着,有两个 PWM 控制

这个是哪里来着,有两个 PWM 控制

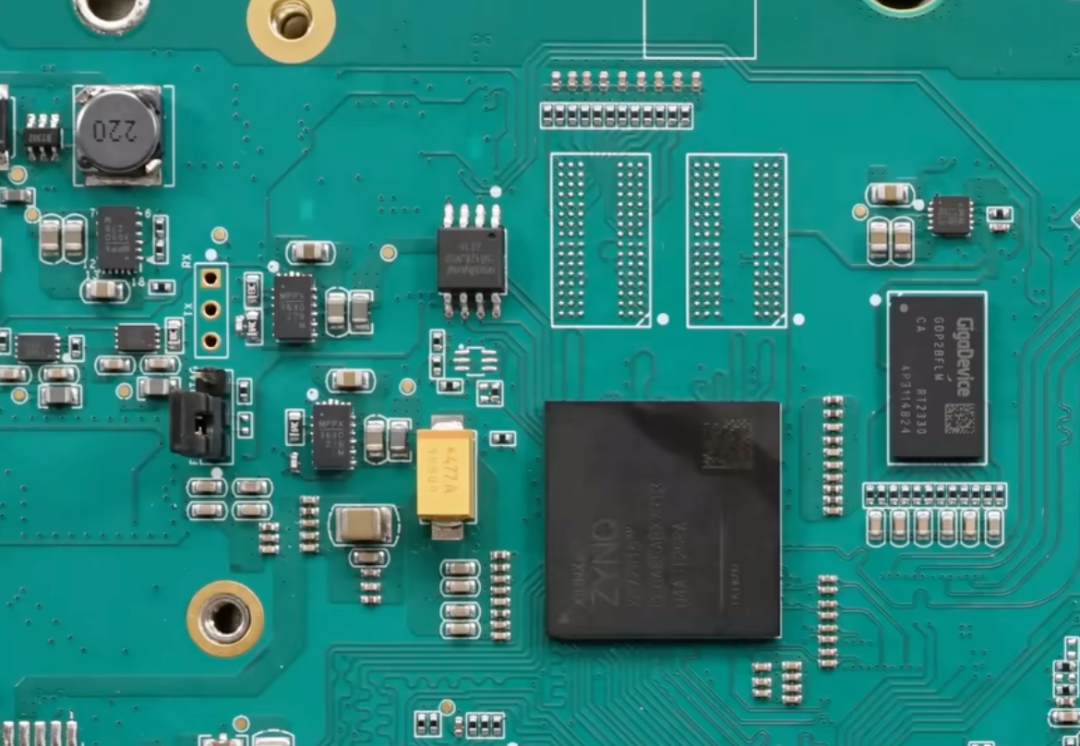

电源部分全是 MPS,鼎阳的也是,然后 ZYNQ 上面的内存也没有贴
电源部分全是 MPS,鼎阳的也是,然后 ZYNQ 上面的内存也没有贴

电源部分全是 MPS,鼎阳的也是,然后 ZYNQ 上面的内存也没有贴

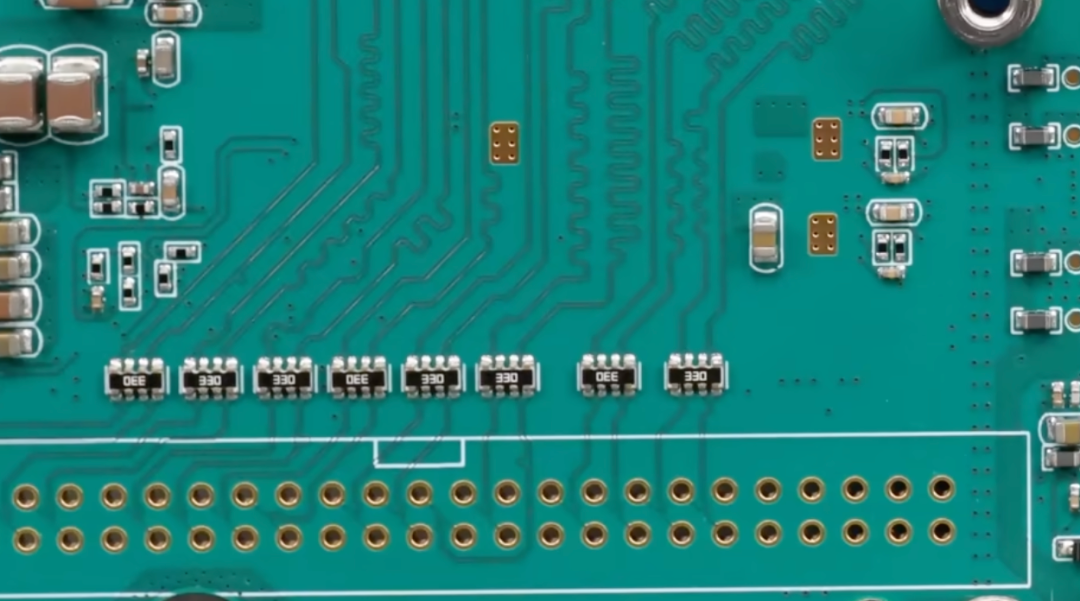

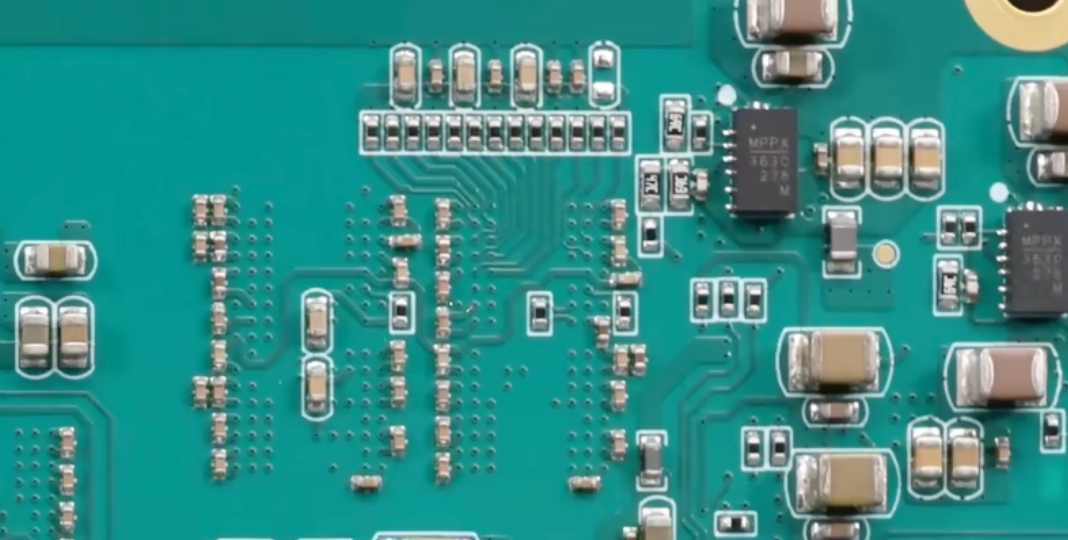

上面串的控制阻抗的电阻也都在,居然不删除,这可都是物料钱,除非你告诉我这个是福利
上面串的控制阻抗的电阻也都在,居然不删除,这可都是物料钱,除非你告诉我这个是福利

上面串的控制阻抗的电阻也都在,居然不删除,这可都是物料钱,除非你告诉我这个是福利

image-20250731210208701
image-20250731210208701

image-20250731210208701

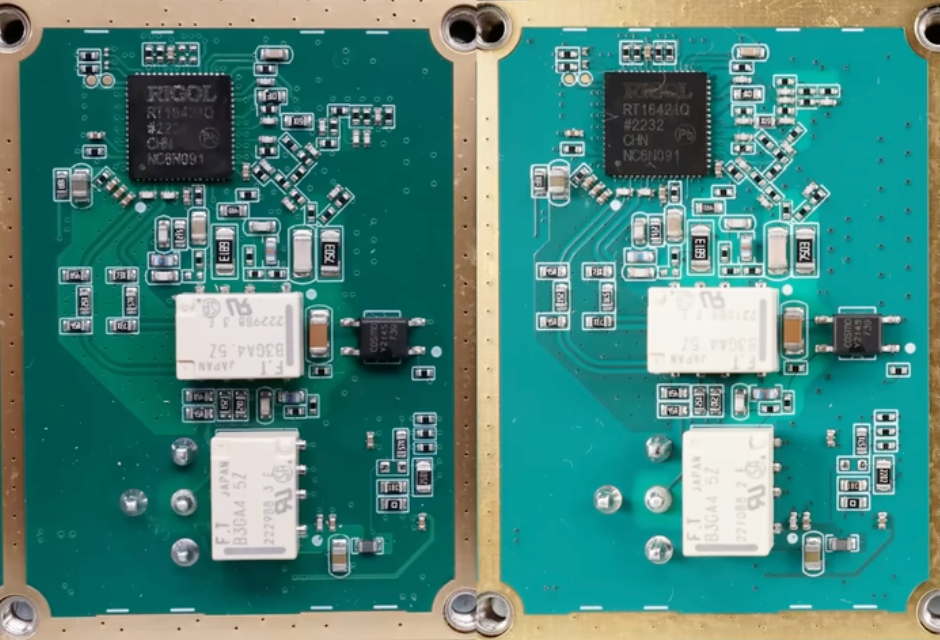

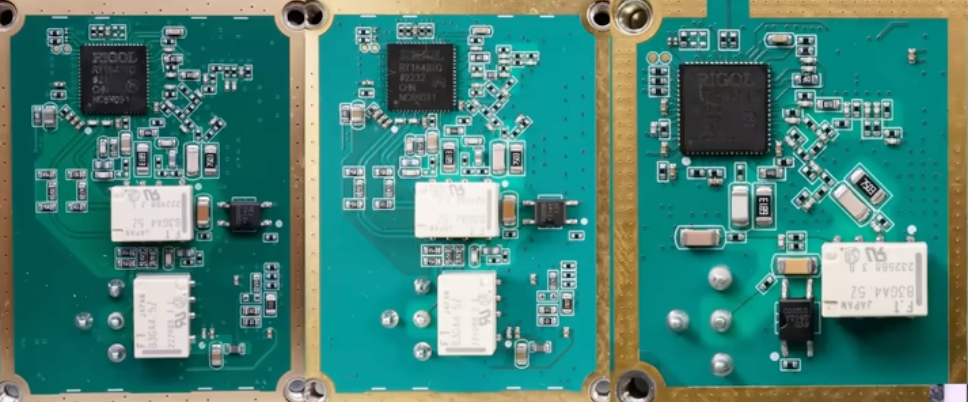

这个是 DHO10 系列和 8 系的对比,一模一样
这个是 DHO10 系列和 8 系的对比,一模一样

这个是 DHO10 系列和 8 系的对比,一模一样

4000 1000 800
4000 1000 800

4000 1000 800

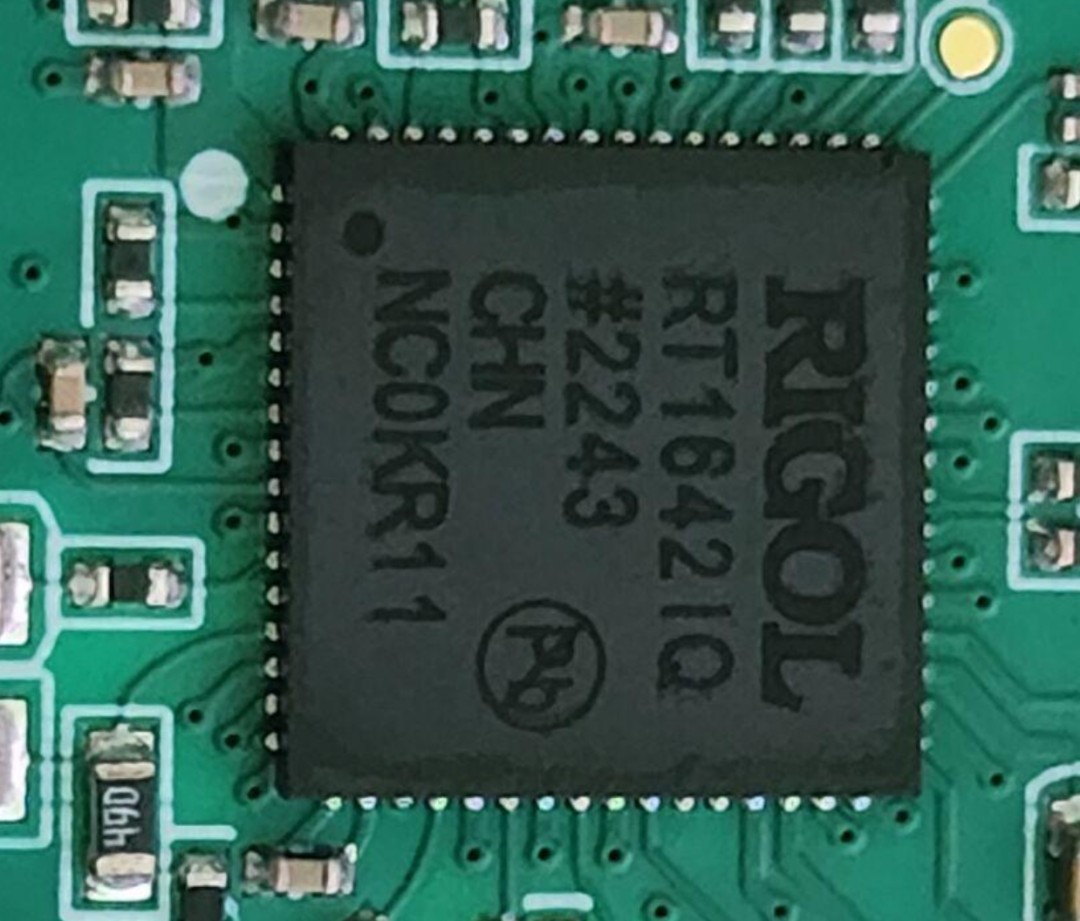

是前端的一颗定制芯片,最高是支持道800Mhz,高端和低端的型号都有
是前端的一颗定制芯片,最高是支持道800Mhz,高端和低端的型号都有

是前端的一颗定制芯片,最高是支持道800Mhz,高端和低端的型号都有

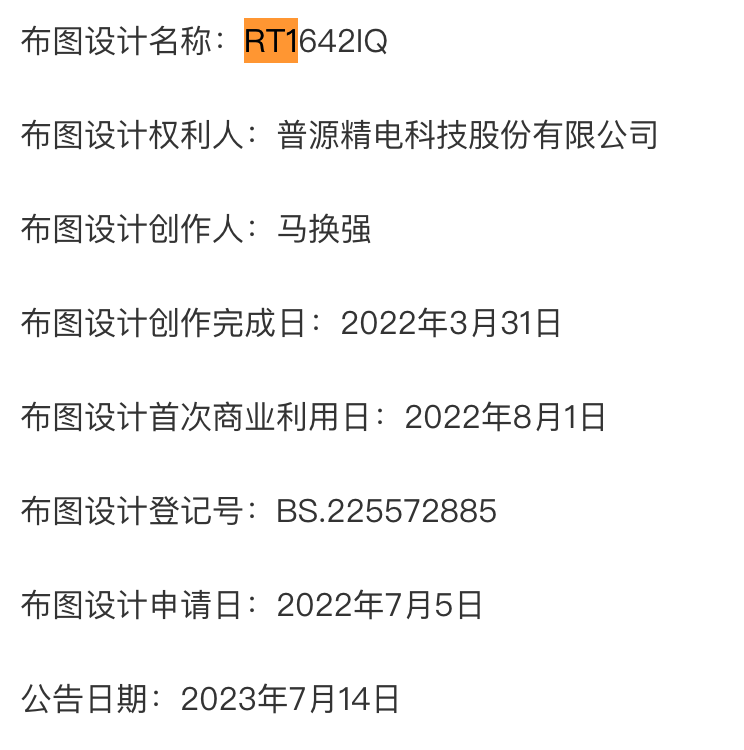

就是这个大哥设计的,可能是PGA或者滤波器啥的,看外围应该是纯FPGA控制
就是这个大哥设计的,可能是PGA或者滤波器啥的,看外围应该是纯FPGA控制

就是这个大哥设计的,可能是PGA或者滤波器啥的,看外围应该是纯FPGA控制

我偏向于是一颗信号调理的芯片,

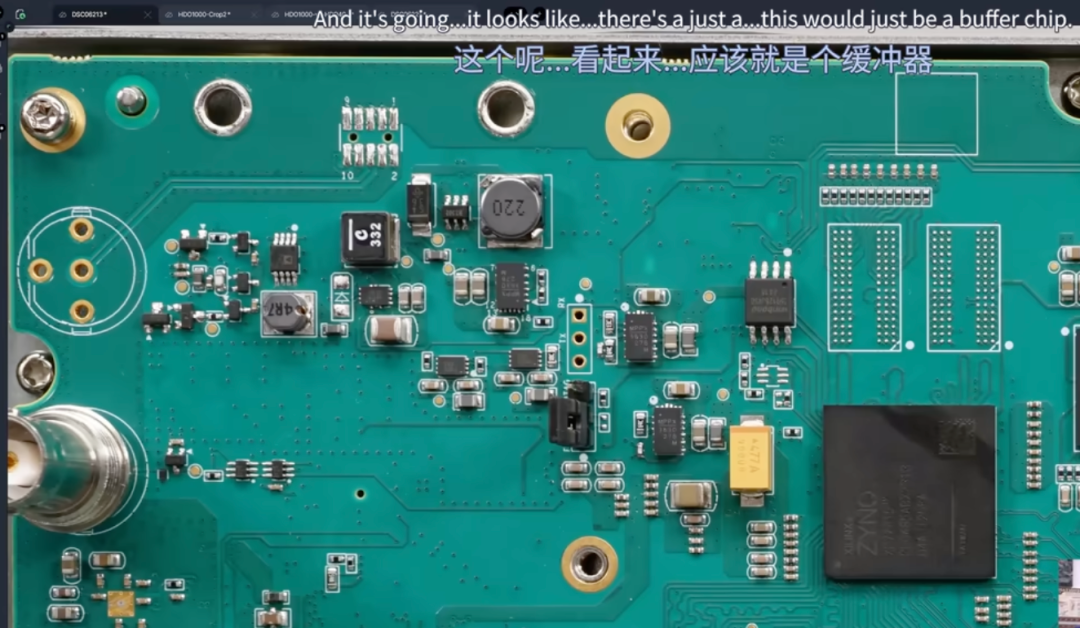

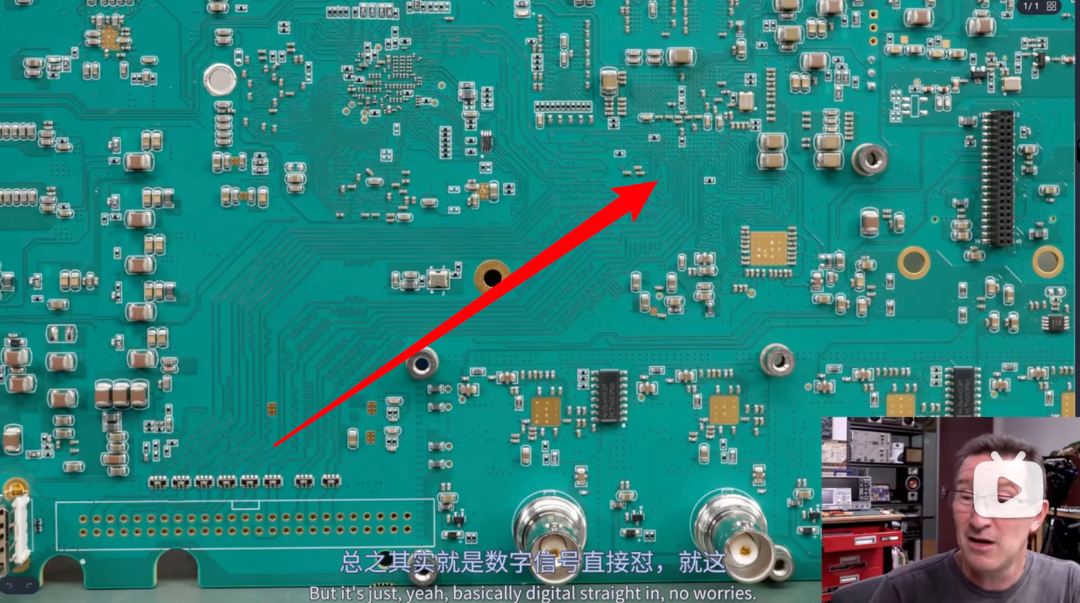

啊这,就串个电阻水灵灵的进ZYNQ里面了
啊这,就串个电阻水灵灵的进ZYNQ里面了

啊这,就串个电阻水灵灵的进ZYNQ里面了

这个也是预留了口,但是没有暴露,可能下一代就算升级了
这个也是预留了口,但是没有暴露,可能下一代就算升级了

这个也是预留了口,但是没有暴露,可能下一代就算升级了

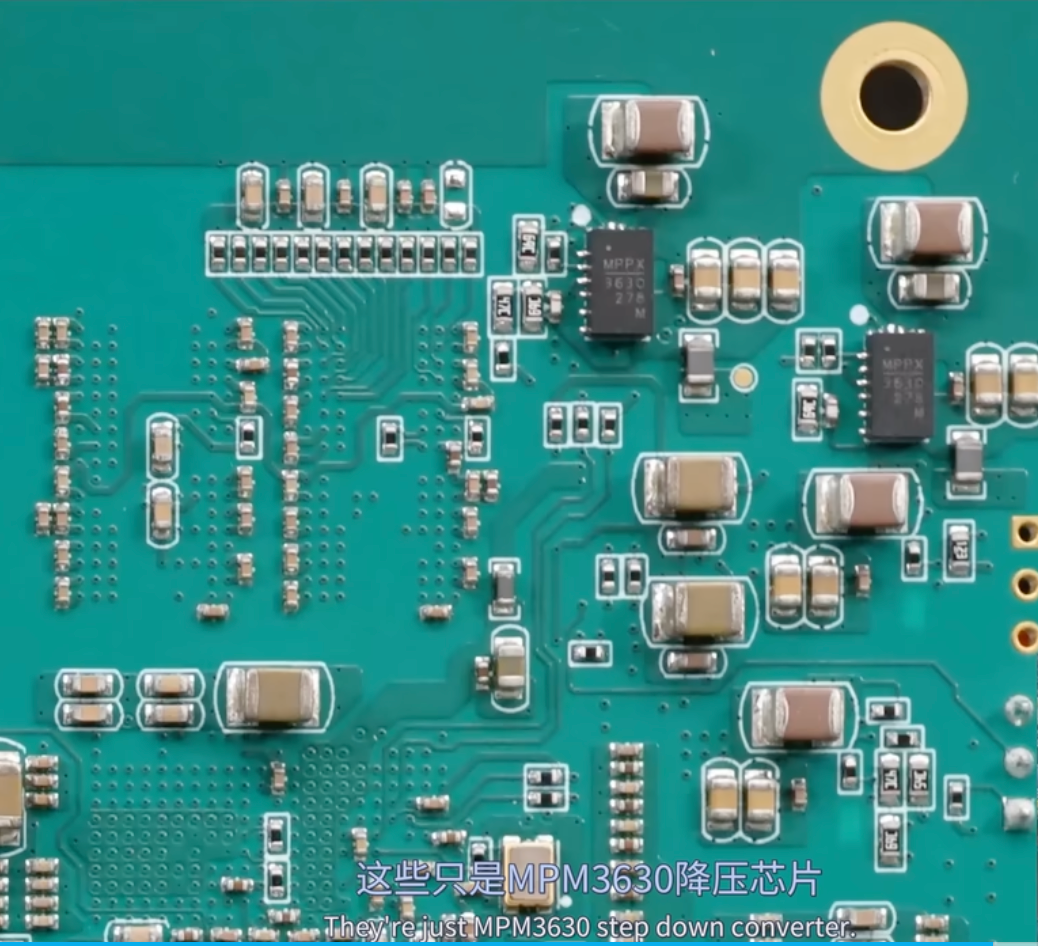

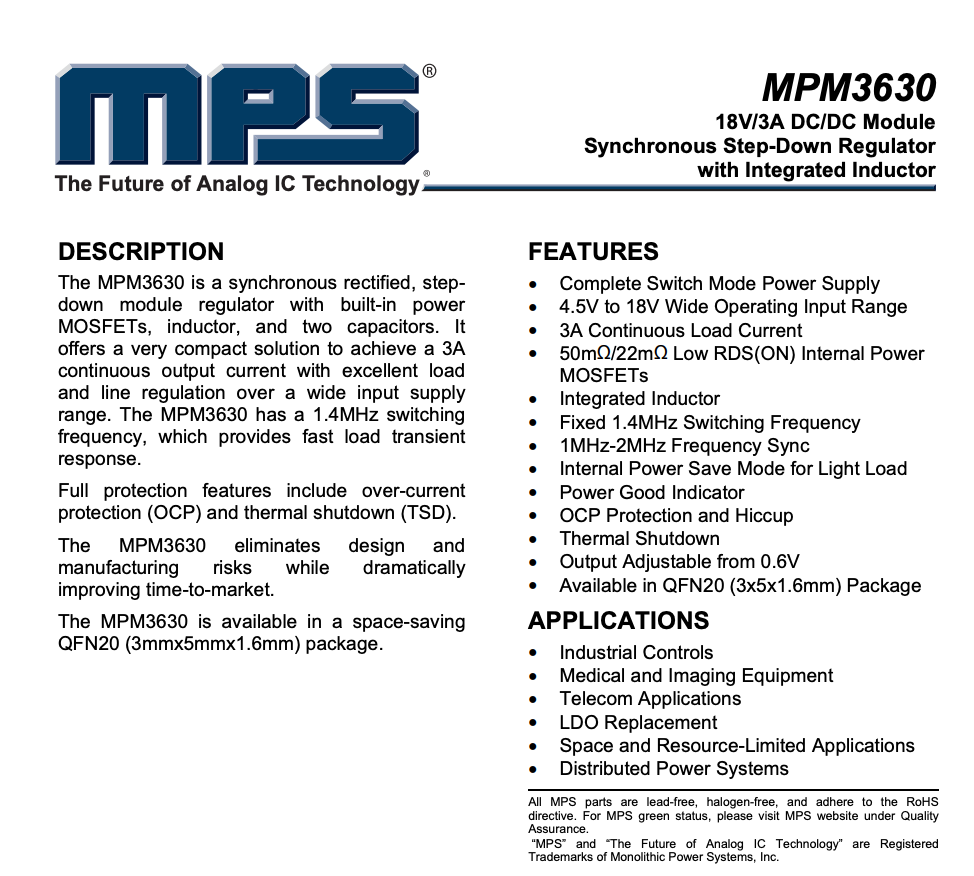

MPS 在数钱
MPS 在数钱

MPS 在数钱

image-20250731211444315
image-20250731211444315

image-20250731211444315

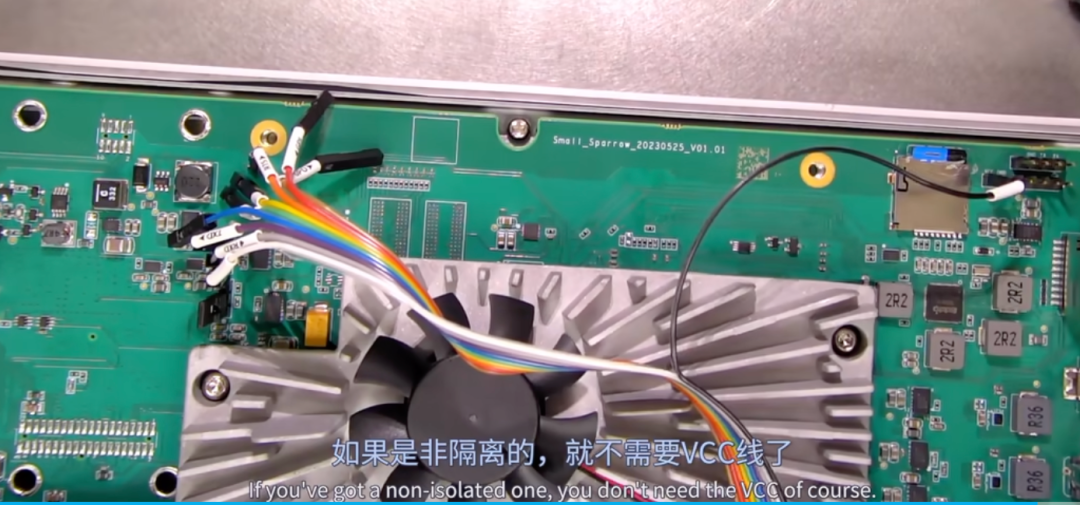

这个就是调试的接口,FPGA 是 JTAG
这个就是调试的接口,FPGA 是 JTAG

这个就是调试的接口,FPGA 是 JTAG

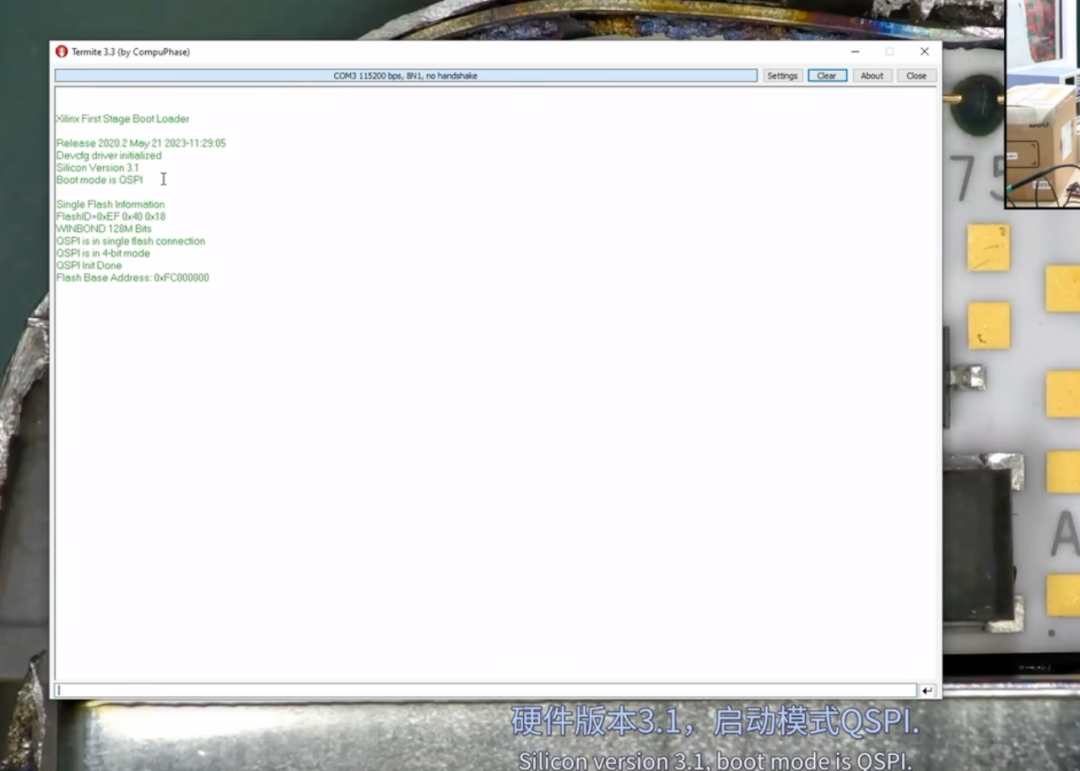

串口在打印 FPGA 的启动信息
串口在打印 FPGA 的启动信息

串口在打印 FPGA 的启动信息

调试口
调试口

调试口

示波器其实已经非常成熟了,但是在当下这个集成度非常高的时代,还是有了新的出路,普源又一次给出了漂亮的答卷,也算是重新定义了 2K 档的便携示波器是什么样子的。
