国产新一代通用低功耗运算放大器XAD8605/8606/8608

简介

XAD860x 系列运算放大器包括单通道、双通道和四通道型号，是新一代通用低功耗运算放大器。该系列具有轨到轨输入 / 输出（RRIO）摆幅、低静态电流（典型值为 750μA），同时兼具 11MHz 的宽带宽和极低噪声（10kHz 时为 8nV/√Hz），因此对于多种需要在成本与性能间取得良好平衡的电池供电应用极具吸引力，例如音频输出、电机相电流检测、光电二极管放大、条形码扫描仪以及白色家电等。其低输入偏置电流使其能够用于具有兆欧级源阻抗的应用场景。

XAD860x 系列运算放大器的稳健设计为电路设计师带来了便利：在容性负载高达 300pF 时仍能保持单位增益稳定，集成了 RF/EMI 抑制滤波器，在过载情况下无相位反转，并且具有高静电放电（ESD）保护（4kV HBM）。XAD860x 系列运算放大器经过优化，在 0°C 至 70°C 的温度范围内，工作电压可低至 ±1.8V（±0.9V）、高达 ±5.5V（±2.75V）；在 - 40°C 至 + 125°C 的扩展温度范围内，工作电压为 ±2.0V（±1.0V）至 ±5.5V（±2.75V）。

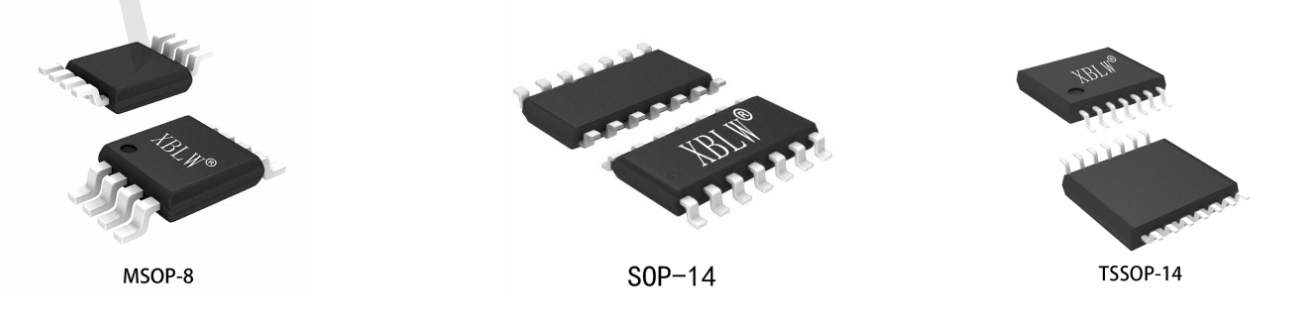

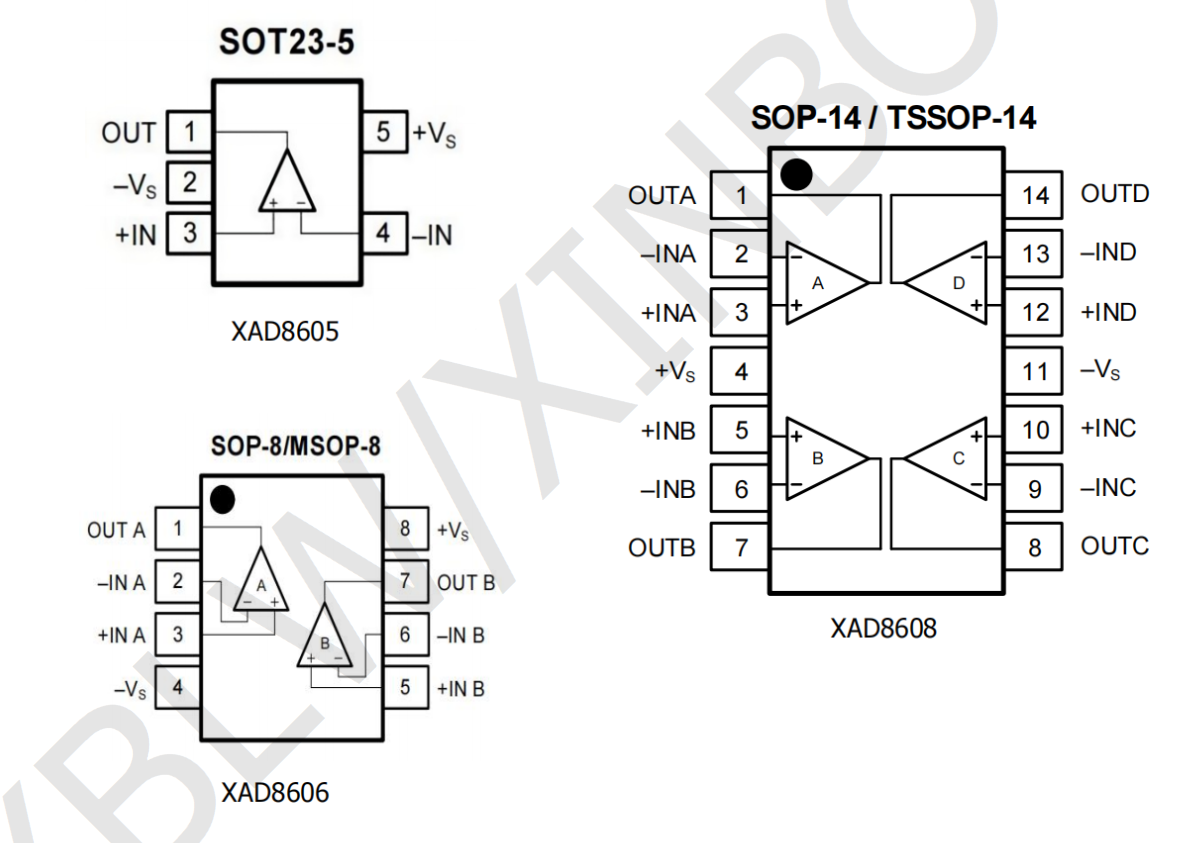

XAD8605（单通道）采用 SOT23-5L 封装。XAD8606（双通道）提供 SOP-8 和 MSOP-8 封装。四通道的 XAD8608 则有 SOP-14 和 TSSOP-14 封装可供选择。

特点

低输入失调电压：最大 ±0.35 mV

宽单位增益带宽：11 MHz

高转换速率：11V/μs

快速建立时间：0.26μs（达到 0.1% 精度）

低噪声：10 kHz 时为 8 nV/√Hz

轨到轨输入和输出

内置 RF/EMI 滤波器

单电源电压：1.8 V 至 5.5 V

低电源电流：5V 供电时每放大器 750μA

扩展温度范围：-40°C 至 + 125°C

应用领域

专为 AEC - Q100 1 级应用优化

混合动力汽车 / 电动汽车逆变器和电机控制

电池供电仪器

车载充电器（OBC）和无线充电器

高级驾驶辅助系统（ADAS）

电机相电流检测

传感器信号调理

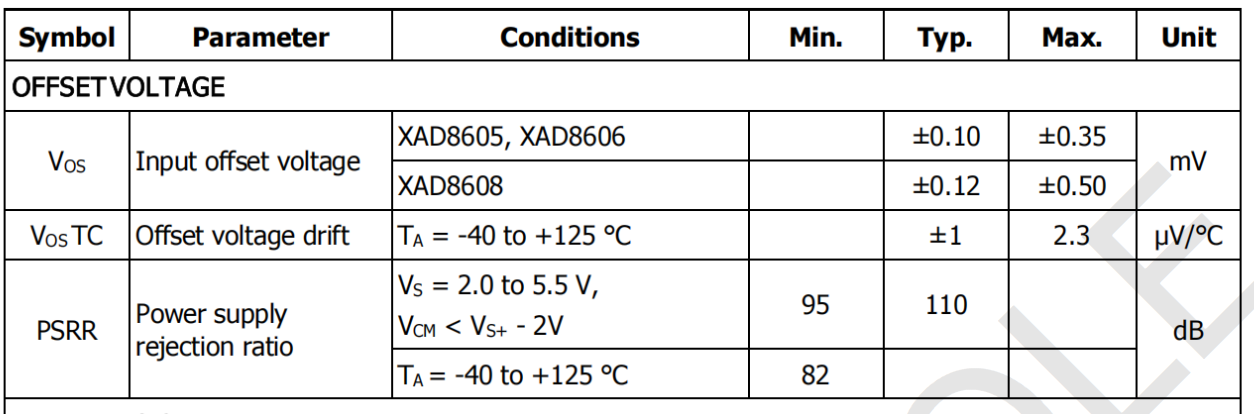

低输入失调电压

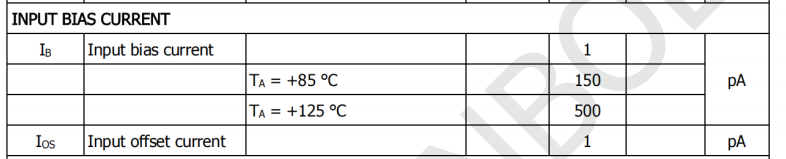

1pA输入偏置电流

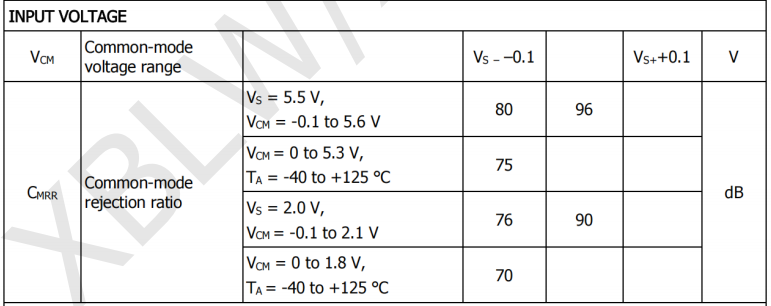

输入轨道轨

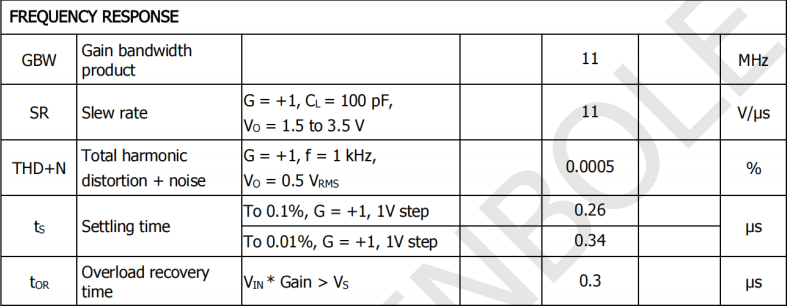

11MHZ增益带宽积
