收到群里面一个学员问下面这个图怎么绘制，今天又是每周一次的绘图时间，来看看！如果你也想加入我们的绘图群，进群方式见：绘图小技巧2025交流群

我们生信技能树每个月都有一期带领初学者，0基础的生信入门培训，会有各种贴心的答疑，甚至是新叶老师给你的一对一专属答疑，远程代码演示，快来：最新一期在8月4号，感兴趣的可以去看看呀：生信入门&数据挖掘线上直播课8月班。

这幅图来自2025年4月发表在J Hepatol.杂志上的文献，标题为《FABP5+ lipid-loaded macrophages process tumour-derived unsaturated fatty acid signal to suppress T-cell antitumour immunity》。

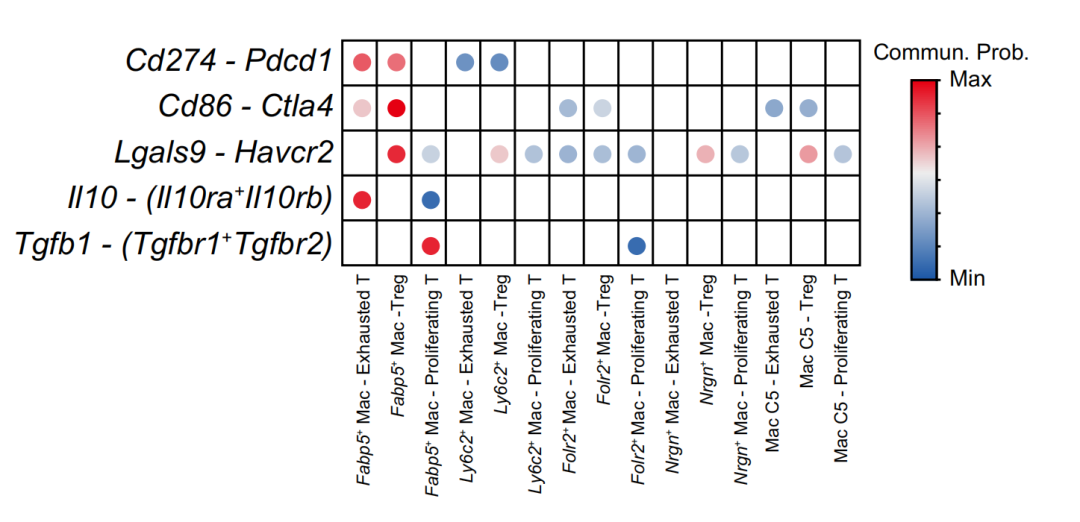

图如下：展示的是单细胞的细胞通讯结果，Mac细胞亚群与T细胞亚群之间特定的 immunosuppressive signalling interactions 分子之间的通讯情况，点的颜色表示通讯强度Prob，关于Prob的含义见我们之前的稿子：cellchat细胞通讯中 prob 与 pval 的含义是什么?

Fig. 2. Fabp5+ lipid-loaded TAMs correlate with blunted T-cell activation. Dot plot (H) showing immunosuppressive signalling interactions (rows) between FABP5+ TAMs and T-lymphocyte subsets (columns). AMs, tumour-associated macrophages;

示例数据

这个数据呢作者放在了GEO上：https://www.ncbi.nlm.nih.gov/geo/query/acc.cgi?acc=GSE237823

我们之前有个预处理的帖子：单细胞数据GSE237823有四个样本但是读进去没有样本分组怎么办？，但是还没有做注释，所以这里就用经典的pbmc3k的数据作为示例绘图吧，仅考虑代码技巧。

数据读取：

rm(list=ls())
getOption('timeout')
options(timeout=10000)
library(SeuratData) #加载seurat数据集
library(Seurat)
library(tidyverse)
library(CellChat)
library(patchwork)
packageVersion("CellChat")

# InstallData("pbmc3k")
data("pbmc3k")
sce <- UpdateSeuratObject(pbmc3k)
table(sce$seurat_annotations)
colnames(sce@meta.data)
dim(sce)
# 去掉没有注释信息的细胞
sce <- sce[ , which(!is.na(sce@meta.data$seurat_annotations))]
sce <- sce %>%
  NormalizeData %>%
  FindVariableFeatures %>%
  ScaleData

sce
table(Idents(sce))
Idents(sce) <- "seurat_annotations"

运行cellchat

cellchat的详细原理看：cellchat细胞通讯中 prob 与 pval 的含义是什么?

创建cellchat对象

先从seurat里面提取对应的数据并创建cellchat对象：

## 1.输入数据
# For the gene expression data matrix, genes should be in rows with rownames and cells in columns with colnames.
# Normalized data (e.g., library-size normalization and then log-transformed with a pseudocount of 1) is required
# as input for CellChat analysis
data.input = sce@assays$RNA@data # normalized data matrix
data.input[1:4,1:4]
meta = sce@meta.data[, "seurat_annotations",drop=F] # a dataframe with rownames containing cell mata data
colnames(meta) <- "labels"
head(meta)
table(meta)

## 2.创建对象
cellchat <- createCellChat(object = data.input, meta = meta, group.by = "labels")
cellchat
levels(cellchat@idents) # show factor levels of the cell labels
groupSize <- as.numeric(table(cellchat@idents)) # number of cells in each cell group
groupSize

指定使用数据库

除了 "Non-protein Signaling" ：

## 3.数据库
CellChatDB <- CellChatDB.human # use CellChatDB.mouse if running on mouse data
showDatabaseCategory(CellChatDB)

# use all CellChatDB except for "Non-protein Signaling" for cell-cell communication analysis
CellChatDB.use <- subsetDB(CellChatDB)
# set the used database in the object
cellchat@DB <- CellChatDB.use
cellchat

得到通讯网络

## 4.鉴定亚群高表达基因
# subset the expression data of signaling genes for saving computation cost
cellchat <- subsetData(cellchat) # This step is necessary even if using the whole database
future::plan("multisession", workers = 20) # do parallel
# CellChat identifies over-expressed ligands or receptors in one cell group
cellchat <- identifyOverExpressedGenes(cellchat)
cellchat <- identifyOverExpressedInteractions(cellchat)
cellchat

## 5.计算probability
cellchat <- computeCommunProb(cellchat, type = "triMean")
#> triMean is used for calculating the average gene expression per cell group.

## 6.通路水平的通讯
cellchat <- computeCommunProbPathway(cellchat)

## 7.计算汇总的通讯网络
cellchat <- aggregateNet(cellchat)

## 8.提取细胞通讯结果
# returns a data frame consisting of all the inferred cell-cell communications at the level of ligands/receptors
# 默认 thresh ：threshold of the p-value for determining significant interaction
df.net <- subsetCommunication(cellchat, thresh = 0.05)
head(df.net)

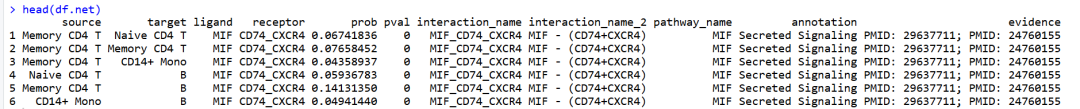

得到的这个表格 df.net 就是细胞的详细通讯结果啦，可以保存出去详细查看结果以及挑选一些有意义的结果：

可视化绘图

绘制上面的气泡图很简单，使用 cellchat自带的 netVisual_bubble() 函数就可以了：

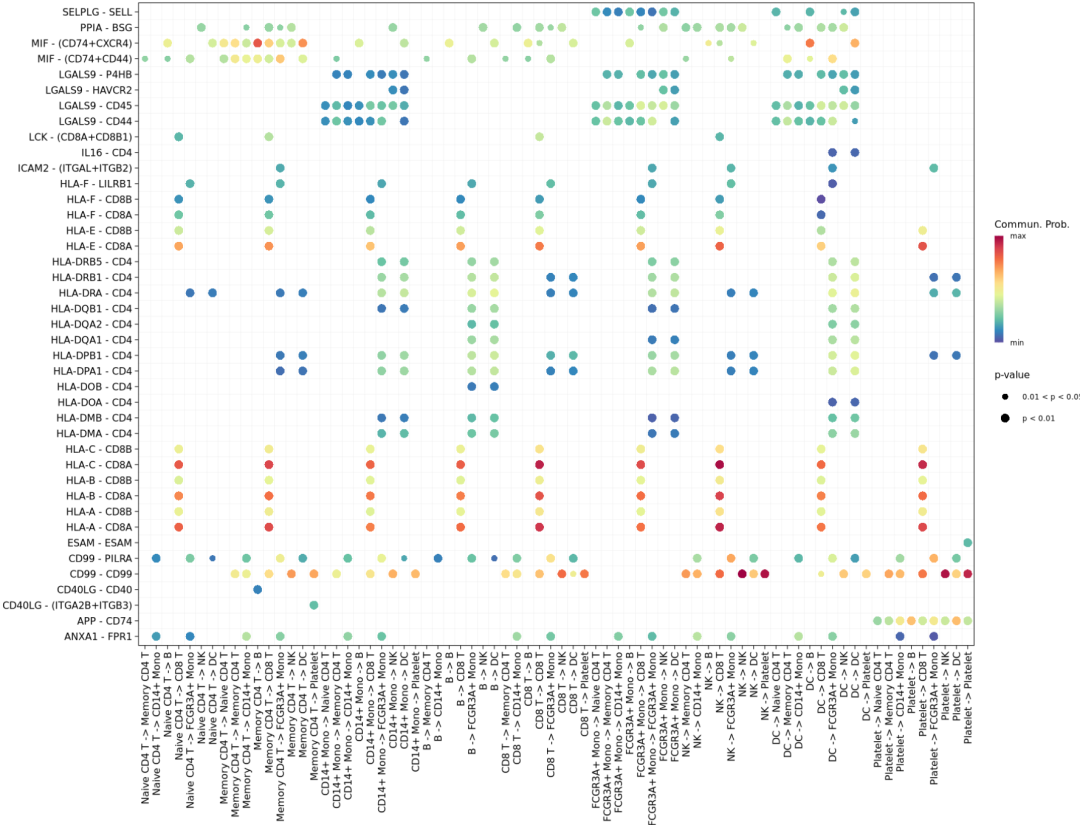

默认绘制所有细胞亚群间所有配受体(pvalue<0.05)的结果：

netVisual_bubble(cellchat,remove.isolate = F)

指定特定亚群：

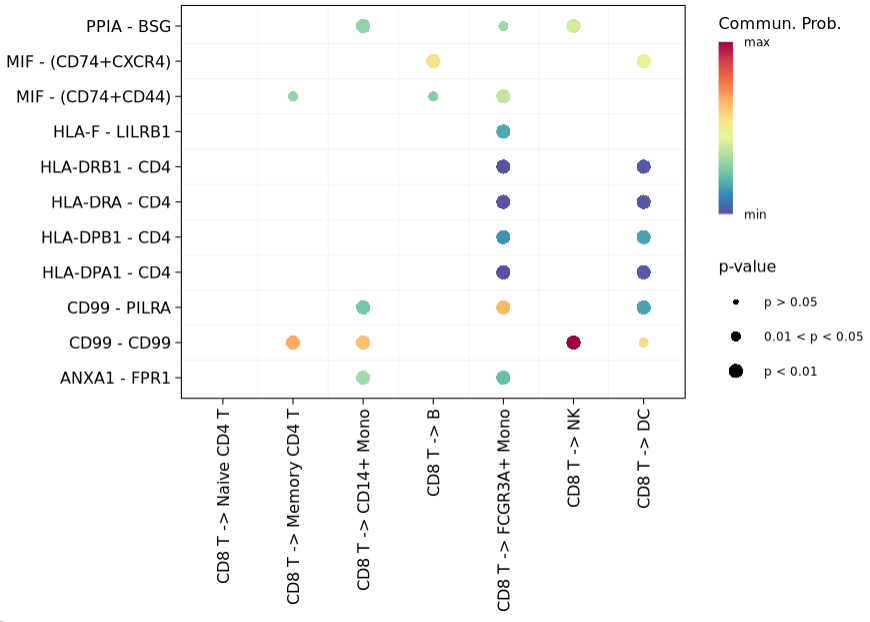

使用sources.use 与 targets.use 参数：绘制 CD8+T cell与其他亚群的通讯结果

# 这里的数字为注释水平的顺序，从1开始，比如 5表示 "CD8 T"
levels(cellchat@idents) # show factor levels of the cell labels
# [1] "Naive CD4 T"  "Memory CD4 T" "CD14+ Mono"   "B"            "CD8 T"        "FCGR3A+ Mono" "NK"           "DC"           "Platelet"

netVisual_bubble(cellchat, sources.use = 5, targets.use = c(1,2,3,4,6,7,8), remove.isolate = FALSE)

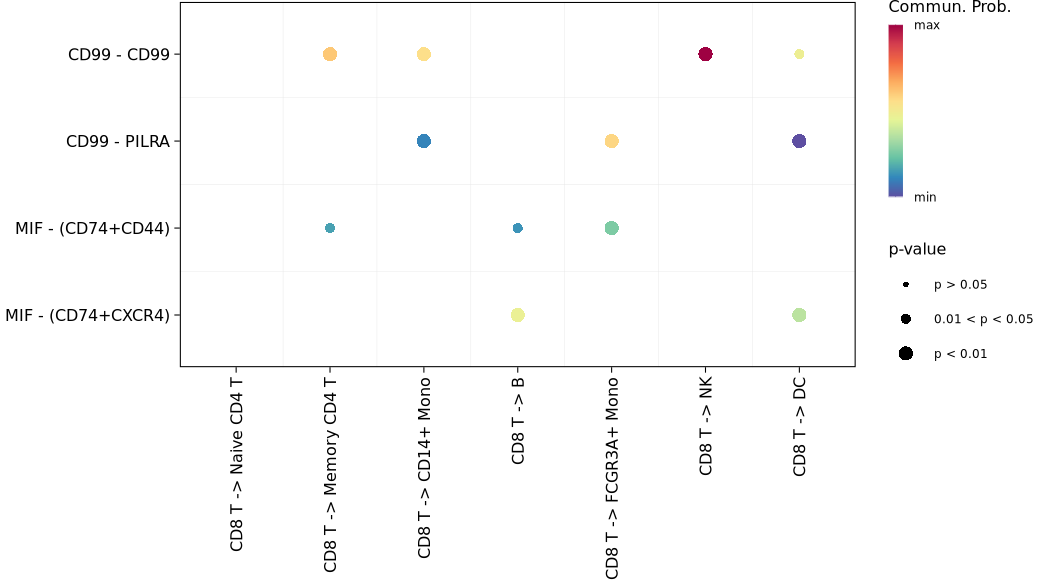

再指定特定的通讯通路：

使用 pairLR.use 参数：

# 指定通路
unique(df.net$pathway_name)
pairLR.use <- extractEnrichedLR(cellchat, signaling = c("MIF","CD40","CD99"))
pairLR.use
netVisual_bubble(cellchat, sources.use = 5, targets.use = c(1,2,3,4,6,7,8), remove.isolate = FALSE,pairLR.use = pairLR.use)

美化

上面基本上就是绘制的过程了，现在简单修饰一下。

这里图中的格子线函数中写死了，根据 netVisual_bubble 函数的源码，修改了格子线的粗细：

## 美化
p <- netVisual_bubble(cellchat, sources.use = 5, targets.use = c(1,2,3,4,6,7,8), remove.isolate = FALSE,pairLR.use = pairLR.use, grid.on=T,color.grid = "black")

# 看颜色范围
range(p$data$prob,na.rm = T)
summary(p$data$prob,na.rm = T)

p1 <- p + scale_size_continuous(range = c(4, 8), guide = "none") +   # 调整气泡大小范围
  scale_color_gradientn(
    colours = c("#2760a9", "white", "#e50f20"),  # 定义颜色向量
    values = scales::rescale(c(0.2, 0.35, 0.5)),  # 定义颜色映射的范围
    name = "Commun. Prob." ) +  # 图例标题
  xlab(label = NULL) +
  ylab(label = NULL) +
  geom_vline(xintercept = seq(1.5, length(unique(df.net$source)) - 0.5, 1)[1:6],lwd = 0.5) + ## 根据 netVisual_bubble 函数的源码，修改格子线的粗细
  geom_hline(yintercept = seq(1.5, length(unique(df.net$interaction_name_2)) - 0.5, 1)[1:3], lwd = 0.5) +
  theme(axis.title.x = element_text(size = 16),  # 设置 x 轴标题字体大小
    axis.title.y = element_text(size = 16),  # 设置 y 轴标题字体大小
    axis.text.x = element_text(size = 14),  # 设置 x 轴刻度标签字体大小
    axis.text.y = element_text(size = 14, face = "italic"),   # 设置 y 轴刻度标签字体大小
    panel.border = element_rect(color = "black", fill=NA, size=1),  # 设置四周边框的颜色和粗细
    legend.key.size = unit(0.6, 'cm'),  # 设置图例键的大小
    legend.text = element_text(size = 12),  # 设置图例文本的大小
    legend.title = element_text(size = 13)
  )
p1

# 保存
ggsave(filename = "cellchat_bubble.pdf", width = 7.6, height = 4.5,plot = p1)
