惠海 H5524K 48V60V72V80V降压9V12V24V 高低亮，远近光大功率LED照明

H5524K是一款外围电路简单，采用VFPWM连续工作模式的非隔离式恒流LED驱动芯片。H5524K典型开关频率固定为130KHz.由于采用固定PWM

工作模式，因此在应用中可以采用较小值的电感，可以有效节省整机空间。H5524K可以通过对MODE端口进行控制实现两种功能切换，MODE悬空即为高亮模式，MODE接高电平即为50%负载电流的低亮模式。

H5524K采用ESOP-8封装，芯片低部设计散热片连接于SW脚，可以使芯片有效散热。

H5524KDC-DC 降压型恒流控制器

产品核心特点 ：

外围电路简单 ：易于集成和应用。

VFPWM连续工作模式 ：确保稳定的LED驱动。

非隔离式设计 ：简化电路结构。

宽输入电压范围 ：8V-90V，适应多种电源环境。

典型开关频率 ：130KHz，固定PWM工作模式。

高效率 ：最高可达95%以上，降低能耗。

输出电流 ：可达1.3A（铝基板1.6A），满足多种LED照明需求。

MODE端口控制 ：MODE悬空为高亮模式，接高电平为50%负载电流的低亮模式，实现亮度调节。

‌智能温度保护‌：高温时自动降低电流，保护芯片不受损害。

内置组件 ：包括100V低内阻MOS、5.5V稳压管等，减少外部元件需求。

平均电流工作模式 ：确保LED电流稳定。

集成输出短路保护功能 ：提高电路安全性。典型应用

直流或交流输入LED驱动器

RGB背光LED驱动

电动自行车照明

大功率LED照明

汽车照明等

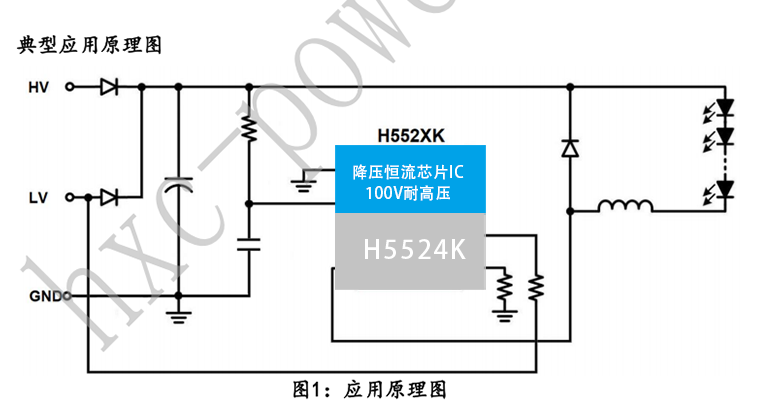

典型电路应用原理图
