解读最近开源的 Halo 眼镜硬件设计
Halo 是 一个开源眼镜平台，这是我目前看见眼镜上面开源工作做的比较好的一个了，原理图和固件都给了。

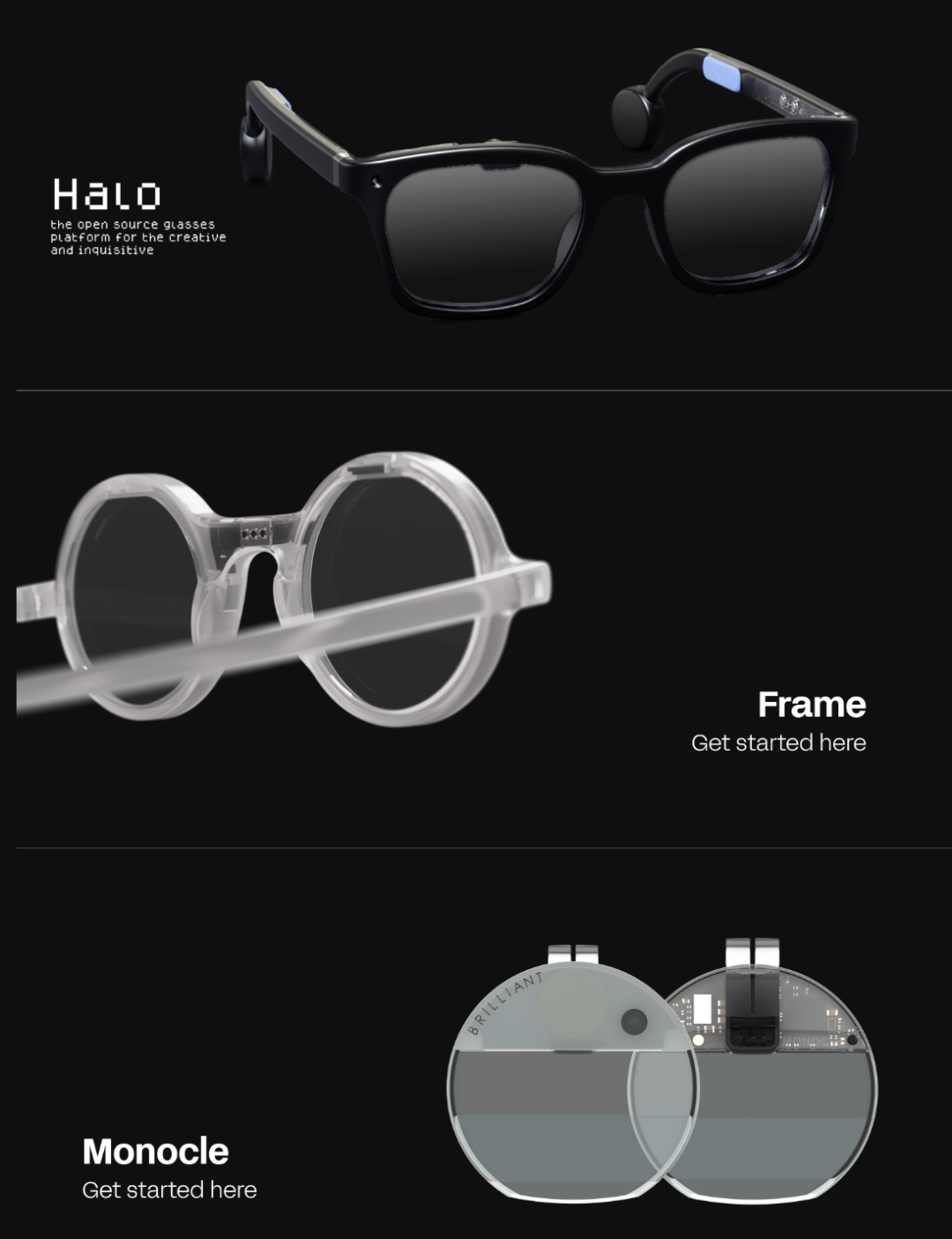

三代产品
现在宣传的是 Halo：
就是这个最新的

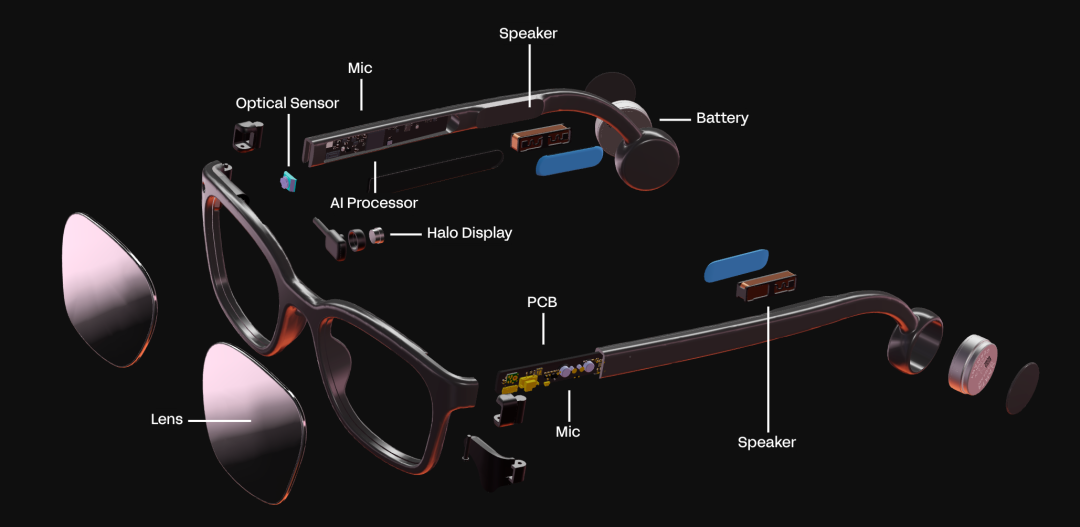

渲染爆炸图：
器件不奇怪，都是在俩个镜腿上面

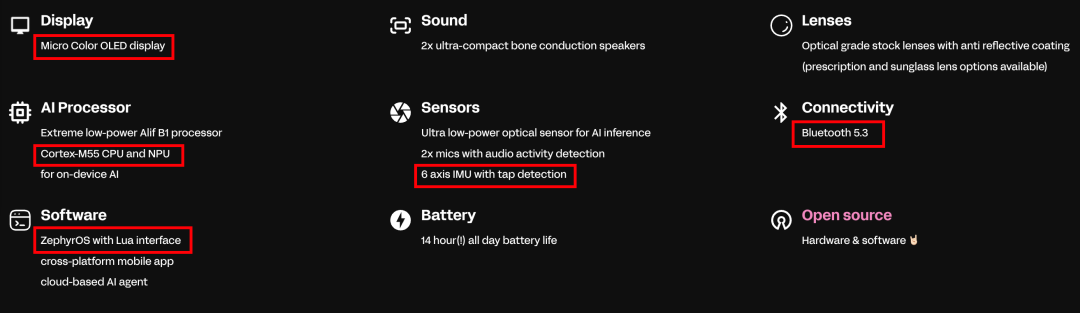

一些特性：
有好多的传感器
YouTube 上面有一个评测的视频，是第二个版本：
圆圆的

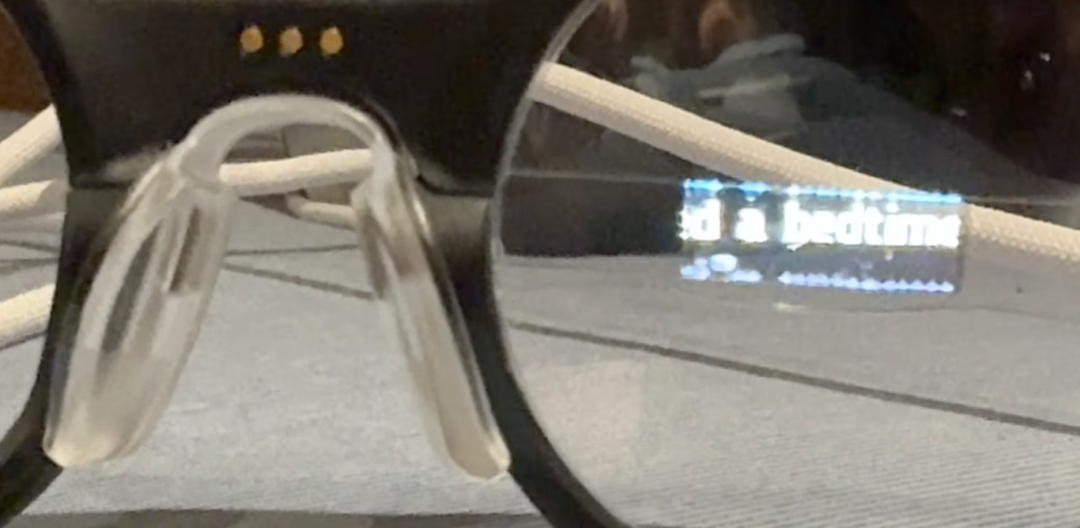

显示器是透明的
看起来还很清晰

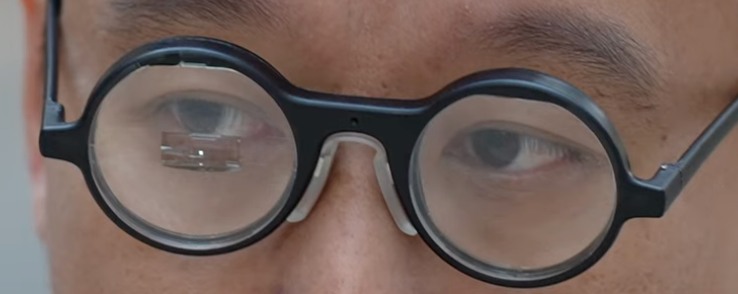

但是有点呆板
官方的文档写的硬件比较细的是：

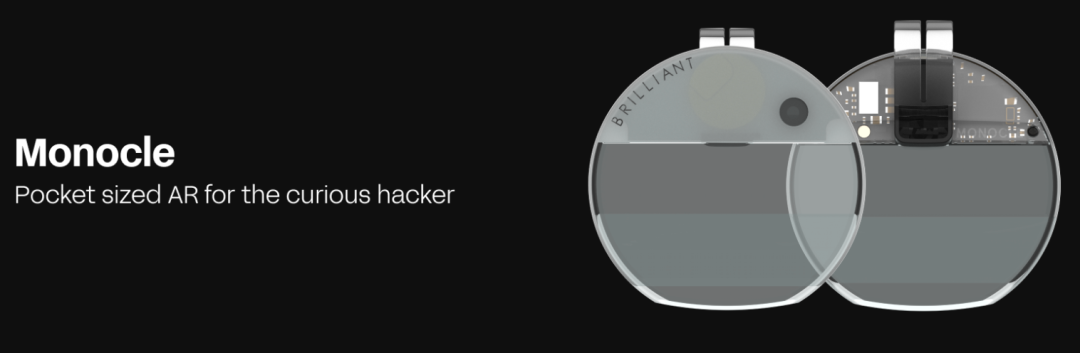

这个眼镜上面的夹具

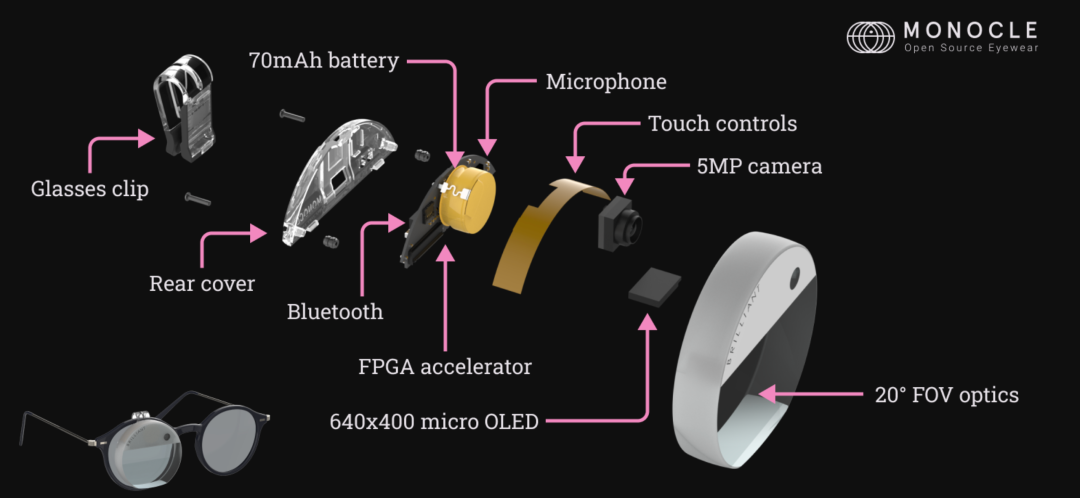

MONOCLE
使用的是高云的 FPGA：

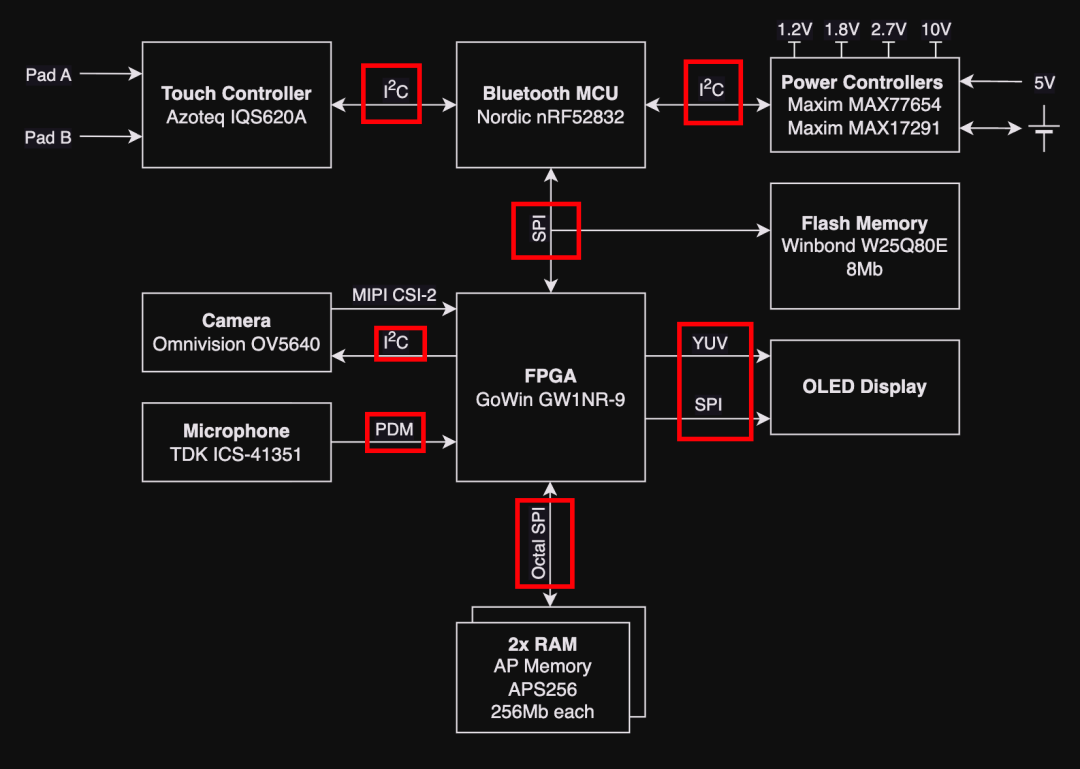

可以看到这个总线使用的非常多，MIPI 和 YUV 都用上了
这个资源也是比较丰富的
参数项 | 说明 |
|---|---|
系列型号 | Gowin LittleBee GW1N-LV9MG100C6/I5（小蜜蜂系列） |
查找表 LUT | 约 7k（用于组合逻辑构建） |
块 RAM | 468 kb（可做缓存、帧缓冲或FIFO） |
内置 Flash | 608 kb（可用于 bitstream 备份或存储初始化数据） |
优势功能 | 支持图形加速、摄像头图像预处理、AI 推理等 CV 任务 |
可作为摄像头+麦克风的直接输入接口**，适合边缘视觉处理场景。 FPGA IP 核可通过 Micropython update.fpga() 命令在线更新。

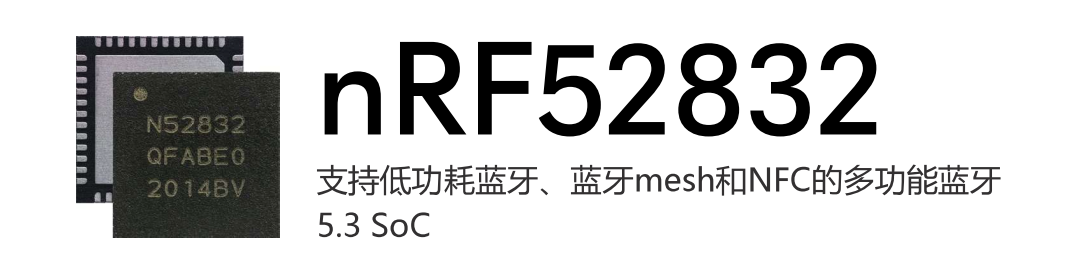

真好，BLE 这块 Nordic 是王者
蓝牙 MCU 是 Monocle 的主处理器。它负责设备的大部分控制，并用于联网和脚本编写。所用的 MCU 是Nordic nRF52832，配备512KB 闪存和64KB RAM。它支持蓝牙 5.2，最高速度可达 2Mb/s。然后固件是 microPython 的。
这个显示器是好看的，研究一下：
显示屏幕光路图
核心显示元件：Micro OLED
参数 | 内容 |
|---|---|
类型 | Micro OLED 微显示屏（0.23 英寸） |
分辨率 | 640 × 400 RGB 像素 |
封装位置 | 固定于镜筒顶部，朝下发光 |
安装方式 | 与外壳光学粘合，无需复杂光路调整 |
微显示屏体积极小、功耗低、响应快，适合 AR/眼镜类设备。

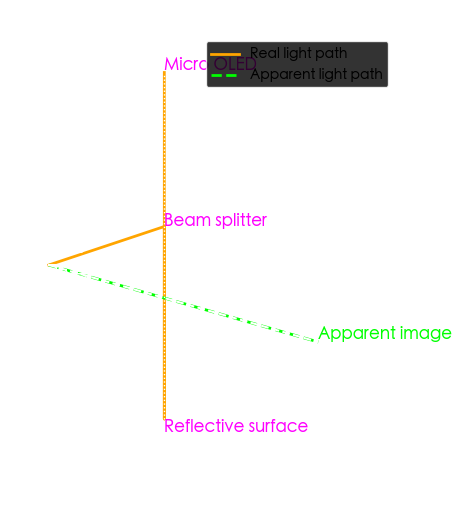

光学成像路径（图解分析）
图像路径说明：
- Micro OLED 向下发射光线；
- 光线经由 反射镜面（Reflective surface） 折返；
- 再由 分光镜（Beam splitter） 将光线导向用户眼睛；
- 人眼感知的图像位置为 Apparent image（虚像）；
- 图像在视场中呈 20° 对角视野范围，大小相当于伸手可及的平板屏幕。
路径类型：
Real light path（橙色虚线）：实际光线传播路径；
Apparent light path（绿色虚线）：人眼感知的图像路径（虚像）；由于光路折叠，图像呈现为“透明悬浮效果”。
其实就是小米 YU7 的天际屏原理！！！没想到这么快就看见了
光学特点
项目 | 描述 |
|---|---|
光学结构类型 | 垂直光路 + 分光镜结构，非波导、不使用棱镜 |
投影视角 FOV | 水平约 20°，垂直略小，满足提示/文本/简图显示需求 |
成像特点 | 虚像浮于视野中，无背景遮挡；不干扰环境视觉 |
用户视角体验 | 类似在眼前 50~100cm 看到一块小型平板屏幕 |
image-20250804135159813
Micro OLED → Reflective surface → Beam splitter → Eye：橙色实线表示真实光线；
Eye → Apparent image：绿色虚线表示人眼看到的“虚像方向”；标注了 20°视角夹角。

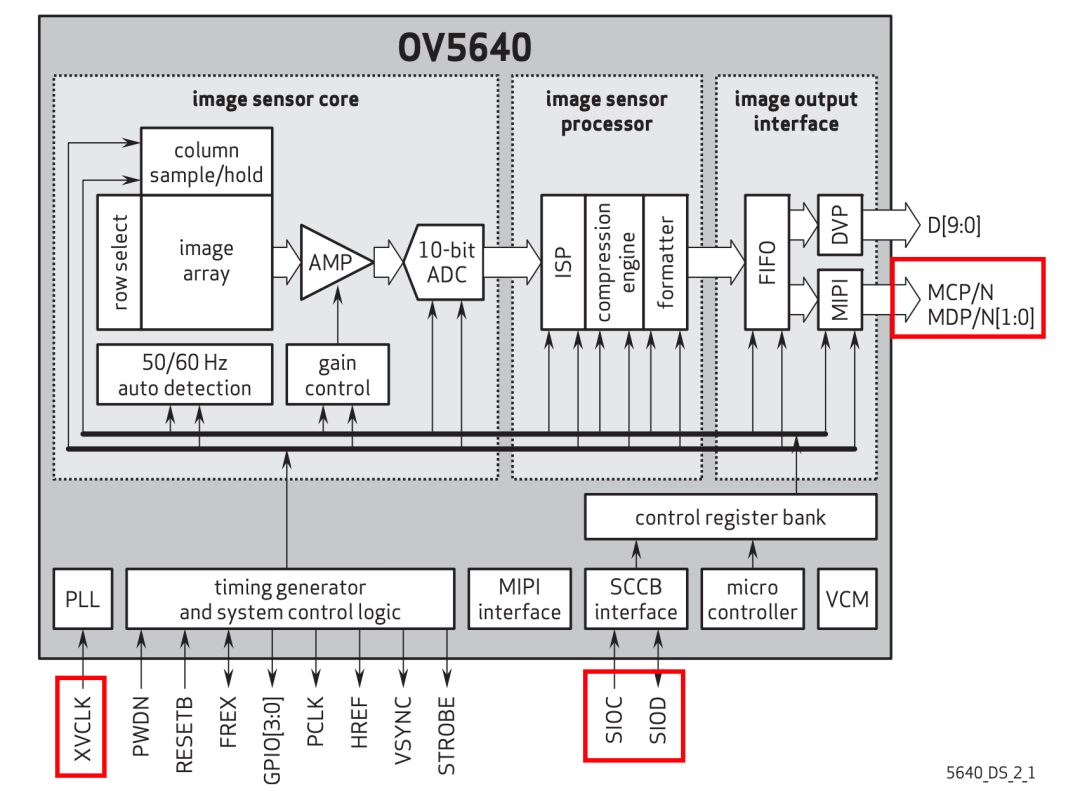

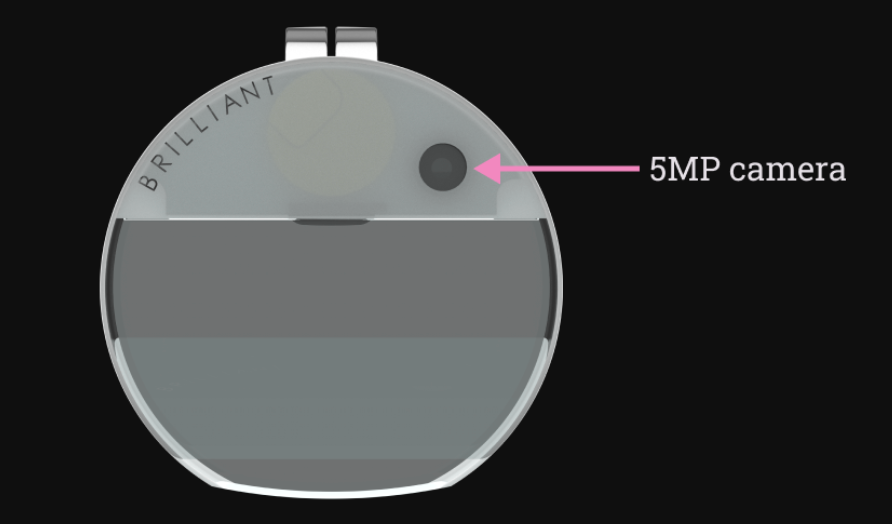

使用了 OV 的一个摄像头
使用 MIPI 和 IIC 就可以驱动了，线比较少

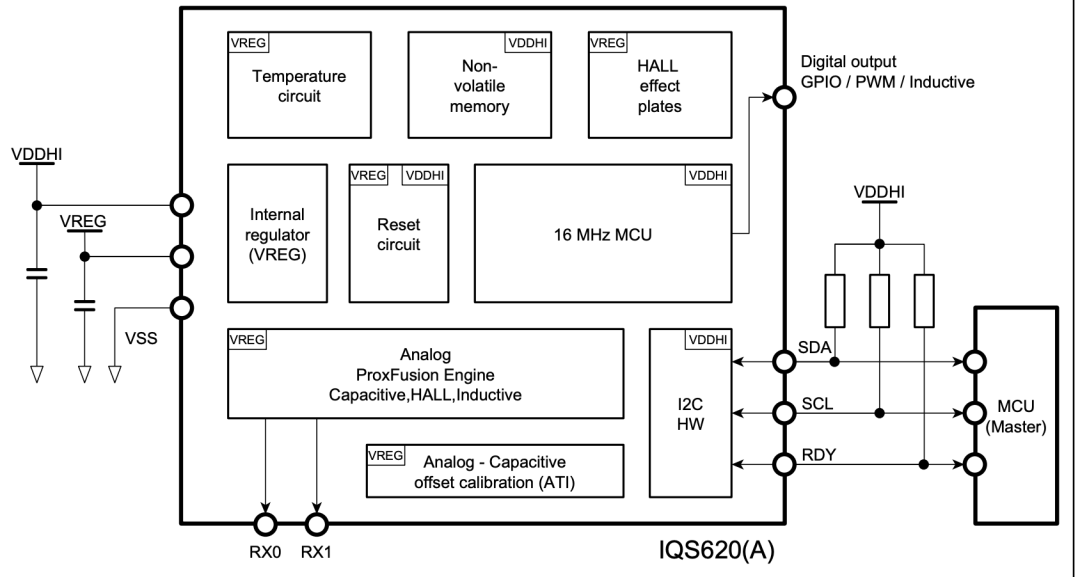

交互上面还使用了两个触摸按钮
image-20250804135452097

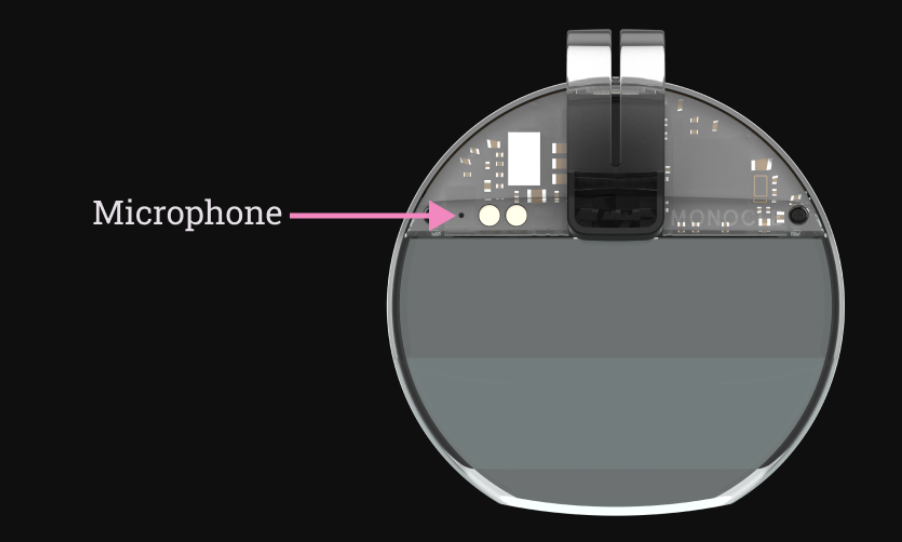

背面还加了一个小麦克风，朝内的

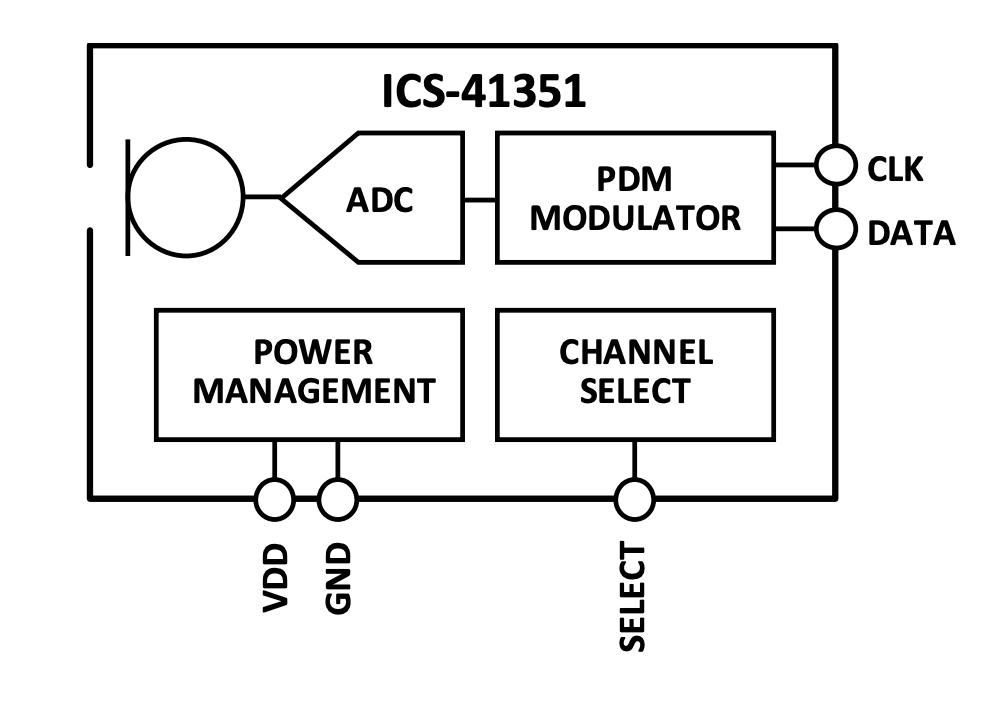

有两个通道

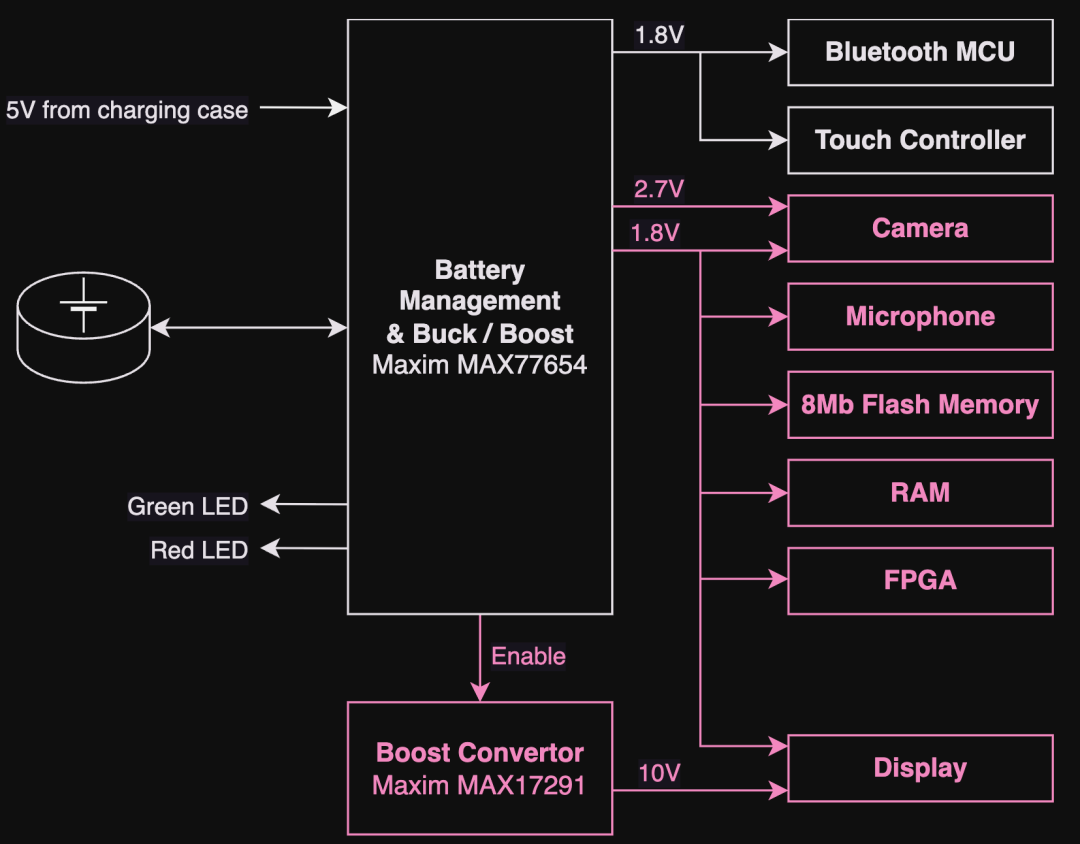

电源树上面就使用了两颗电源，非常的强悍
上面只有两颗主控：

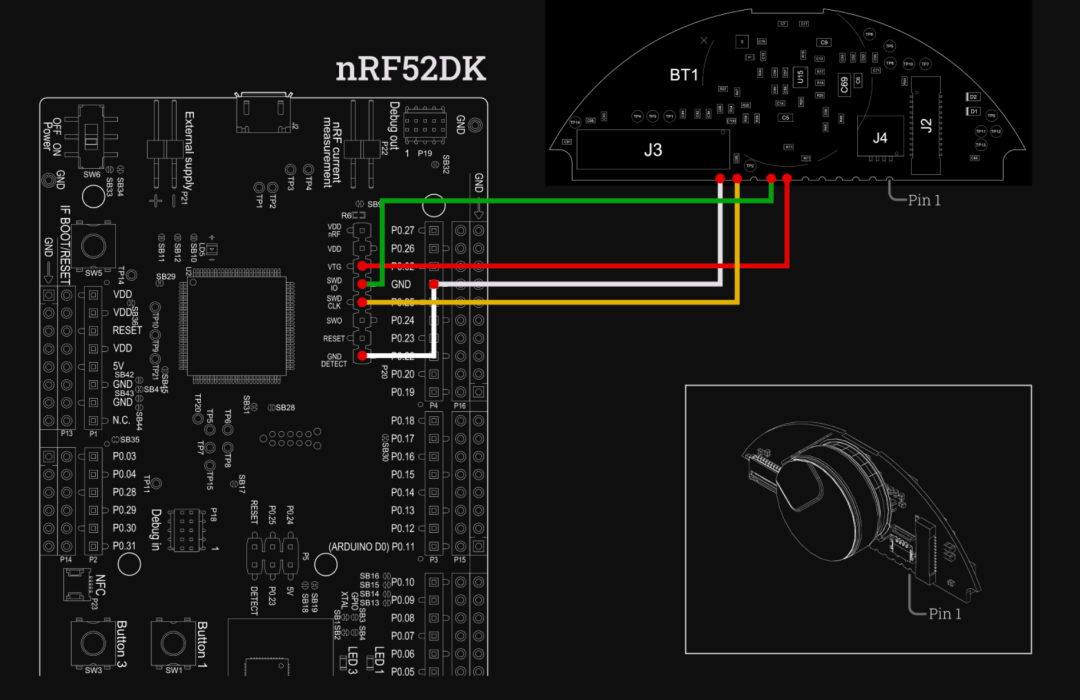

这个是 SWD 的
FPGA 是 JTAG

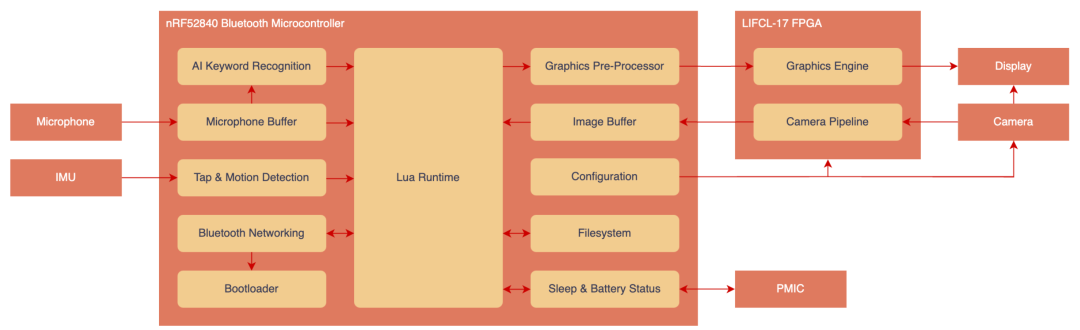

至于现在市面上面说的这个眼镜其实是升级版：
使用了 C 的固件，还有 Lua 的虚拟机，以及 FPGA 也换了
总之是给的很全面，可以好好学习，但是一些 bom 可能不全，器件难买，也是比较坑的事情，总得来说，好评！
